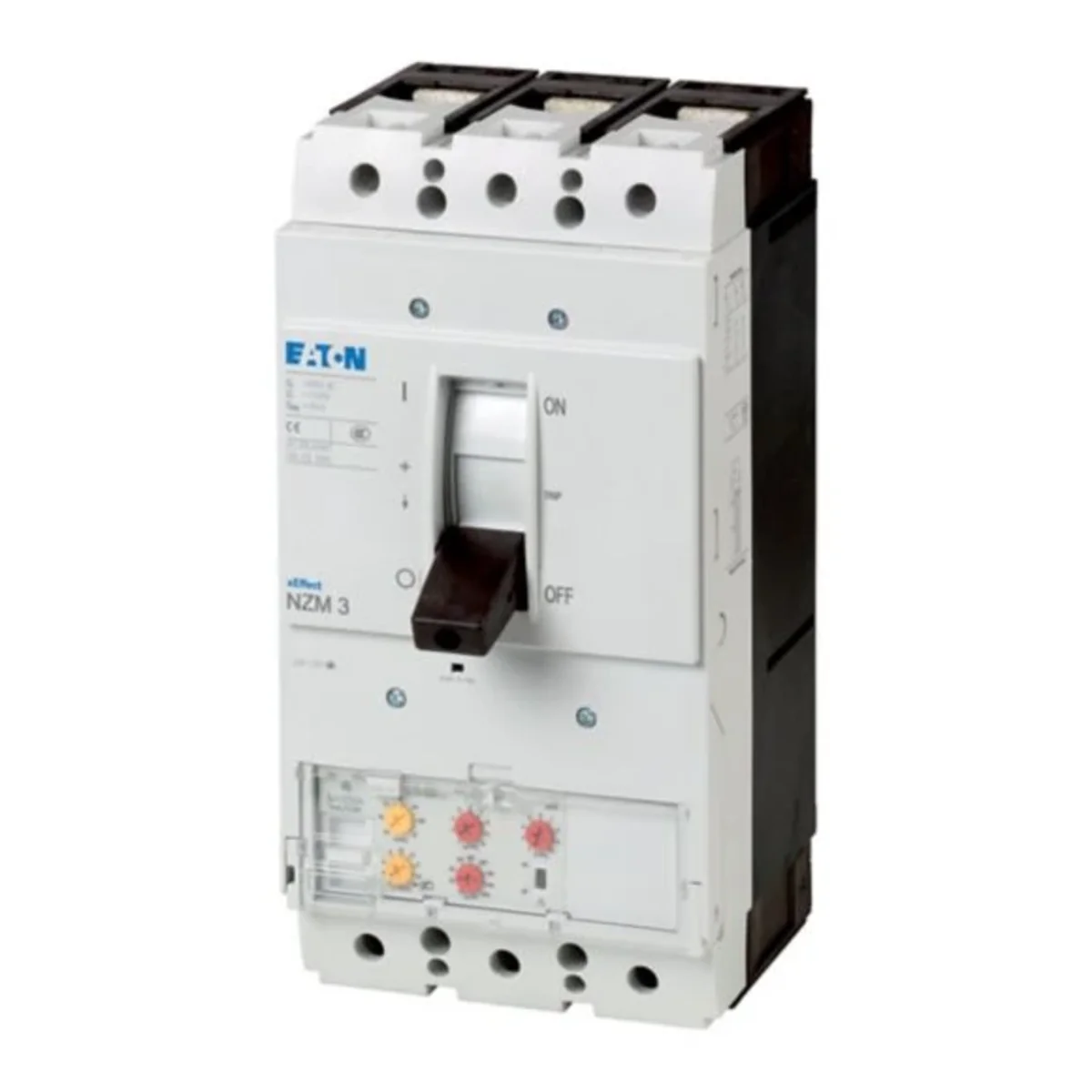

Łącznik mocy, 3-biegunowy, 400A, 15kA, ochrona instalacji, kabli, selektywna i ochrona generatora, montaż stały, 1000 V NZMH3-VE400-S1 119367

Indeks lokalny:
ALP056MOEL
Nr katalogowy:
119367
Kod EAN:
4015081175031
Producent: EATON
Liczba biegunów: 3
Montaż: Stały
Napięcie pracy [V]: 1000
Cena:
1942,42 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-14 s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja i2t-konstant: przełączana, sposób podłączenia NZM4..S1: izolowane przyłącze szyny (podłączenie na śrubę NZM4-XKS)

Dane techniczne

  • Liczba biegunów
    3
  • Napięcie pracy [V]
    1000
  • Zdolność łączeniowa [kA]
    15
  • Montaż
    Stały
  • Prąd znamionowy [A]
    400

Pozostałe dane techniczne

  • Znamionowy prąd ciągły Iu
    400 A
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
    150 kA
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego
    400 ... 4000 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym
    nie
  • Budowa urządzenia
    Urządzenie mocowane na stałe
  • Opcjonalny montaż na szynie DIN TH
    nie
  • Liczba styków pomocniczych zwiernych
    0
  • Ze wskaźnikiem wyłączenia
    nie
  • Liczba biegunów
    3
  • Rodzaj elementu wykonawczego
    Dźwignia
  • Wbudowany napęd silnikowy
    nie
  • Stopień ochrony (IP)
    IP20
  • Zakres napięcia znamionowego
    1000 ... 1000 V
  • Zakres nastawy wyzwalacza przeciążeniowego
    200 ... 400 A
  • Zakres nastawy wyzwalacza zwarciowego
    800 ... 4400 A
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Do montażu na szynie TH
    nie
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Ze zintegrowanym wyzwalaczem podnapięciowym
    nie
  • Umiejscowienie przyłączy obwodów głównych
    Strona przednia
  • W komplecie z zabezpieczeniem
    tak
  • Opcjonalny napęd silnikowy
    tak

Dane producenta

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt. 1 szt.
Waga (kg) 6,340 6,340
Objętość (m3) 0,006 0,006
Szerokość (m) 0,140 0,140
Długość (m) 0,166 0,166
Głębokość (m) 0,275 0,275
