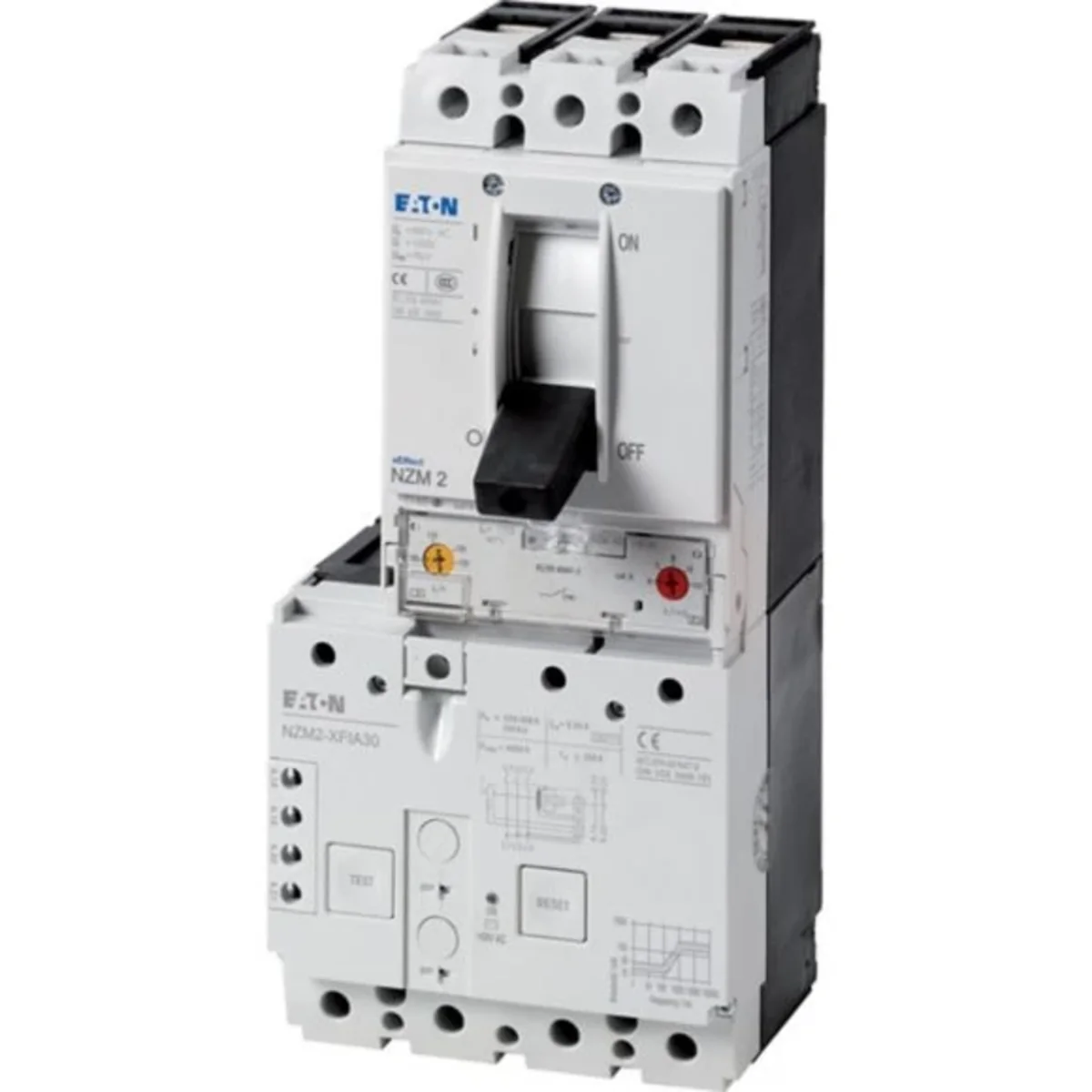

Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Bez aprobaty UL/CSA, nadaje się do używania w systemach trójfazowych, wewnętrzne zasilanie elektryczne Ue = 50 - 400 V, uniwersalny na zasadzie prądów sumujących w zakresie częstotliwości prądu uszkodzeniowego 0 - 100 kHz, gotowy do podłączenia zestaw wydajnego wyłącznika i ochronnego modułu nadmiarowo prądowego

Liczba biegunów

3
Prąd znamionowy [A]

250

Montaż

Stały
Zdolność łączeniowa [kA]

150

Pozostałe dane techniczne

Znamionowy prąd ciągły Iu

250 A
Zakres nastawy wyzwalacza przeciążeniowego

200 ... 250 A
Zakres nastawy wyzwalacza zwarciowego

1500 ... 2500 A
Rodzaj podłączenia styków głównych

Zacisk ramowy
Do montażu na szynie TH

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

nie
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

150 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

tak
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

nie
Liczba biegunów

3
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP20

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	5,696
Objętość (m3)	0,006
Szerokość (m)	0,140
Długość (m)	0,293
Głębokość (m)	0,145
