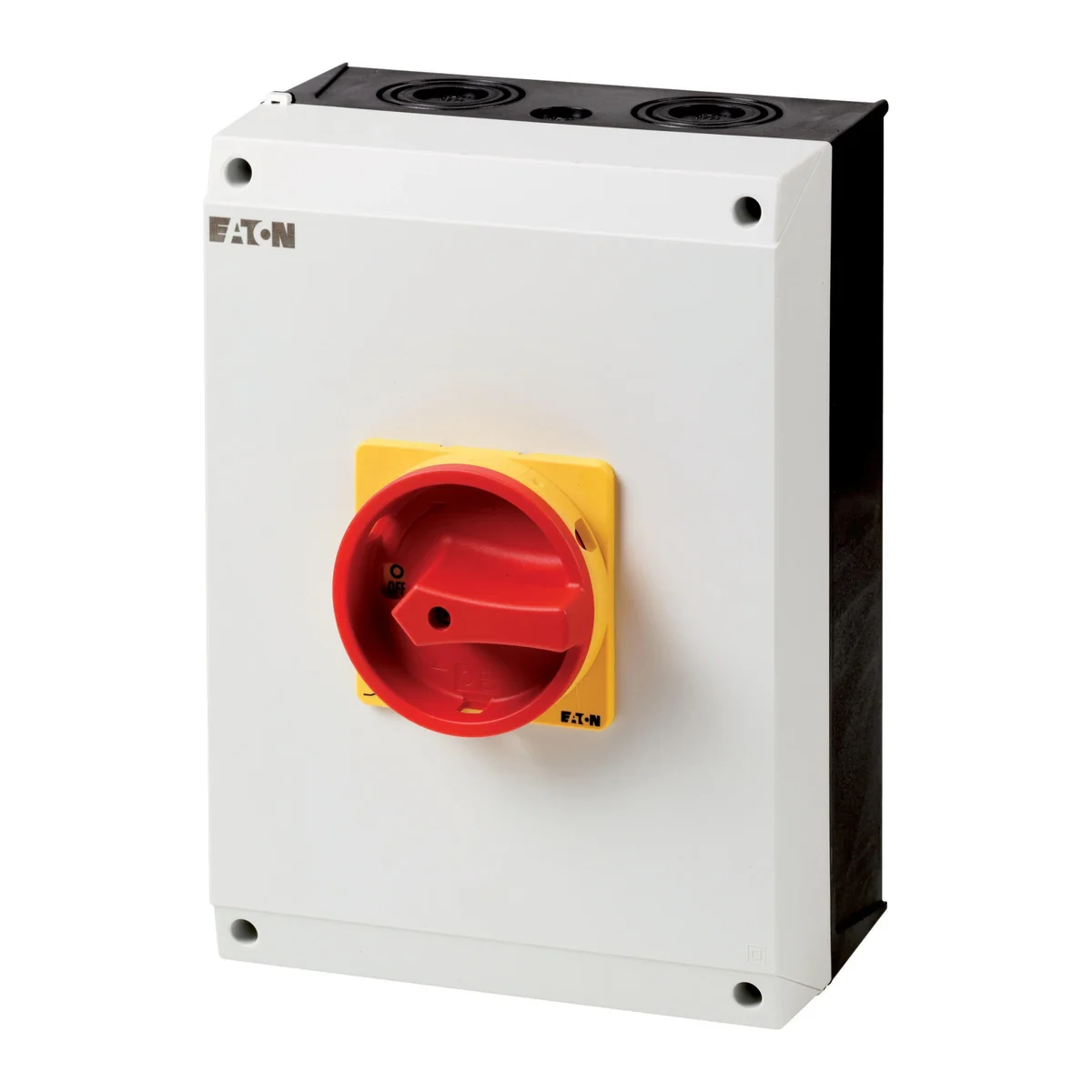

Łącznik krzywkowy, 100A, 30kW, T5-4-15682/I5/SVB 207281

Indeks lokalny:
ALA326MOEL
Nr katalogowy:
207281
Kod EAN:
4015082072810
Producent: EATON
Moc [kW]: 30
Obwody główne: 6Z
Obwody pomocnicze: 1Z 1R
Cena:
444,73 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Łącznik krzywkowy In=100A P=30kW

Dane techniczne

  • Moc [kW]
    30
  • Obwody pomocnicze
    1Z 1R
  • Obwody główne
    6Z
  • Prąd znamionowy [A]
    100

Pozostałe dane techniczne

  • Jako rozłącznik główny
    tak
  • Jako rozłącznik bezpieczeństwa
    nie
  • Jako przełącznik nawrotny
    nie
  • Maksymalne znamionowe napięcie pracy Ue AC
    690 V
  • Znamionowy prąd ciągły Iu
    100 A
  • Znamionowy prąd ciągły dla AC-21, 400 V
    100 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw
    1.7 kA
  • Zdolność łączeniowa przy 400 V
    55 kW
  • Liczba biegunów
    6
  • Liczba styków pomocniczych zwiernych
    1
  • Opcjonalny napęd silnikowy
    nie
  • Opcjonalny wyzwalacz napięciowy
    nie
  • Do montażu na płycie
    tak
  • Do montażu czołowego centralnie
    nie
  • Do montażu pośredniego
    nie
  • Rodzaj elementu wykonawczego
    Napęd obrotowy na drzwi
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Stopień ochrony (NEMA)
    12
  • Jako rozłącznik remontowy
    tak
  • Jako wyłącznik awaryjny
    tak
  • Liczba łączników
    1
  • Znamionowe napięcie pracy
    690 ... 690 V
  • Znamionowy prąd ciągły dla AC-23, 400 V
    100 A
  • Znamionowa moc pracy dla AC-3, 400 V
    30 kW
  • Znamionowa moc pracy dla AC-23, 400 V
    55 kW
  • Znamionowy warunkowy prąd zwarciowy Iq
    2 kA
  • Liczba styków pomocniczych rozwiernych
    1
  • Liczba styków pomocniczych przełącznych
    0
  • Wbudowany napęd silnikowy
    nie
  • Budowa urządzenia
    Kompletne urządzenie w obudowie
  • Do montażu tablicowego 4-otworowego
    nie
  • Do instalacji w tablicach rozdzielczych
    nie
  • Kolor elementu sterowniczego
    Czerwony
  • Z mechanizmem ryglującym
    tak
  • Stopień ochrony (IP) części czołowej
    IP65

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt.
Waga (kg) 2,280
Objętość (m3) 0,013
Szerokość (m) 0,205
Długość (m) 0,290
Głębokość (m) 0,220
