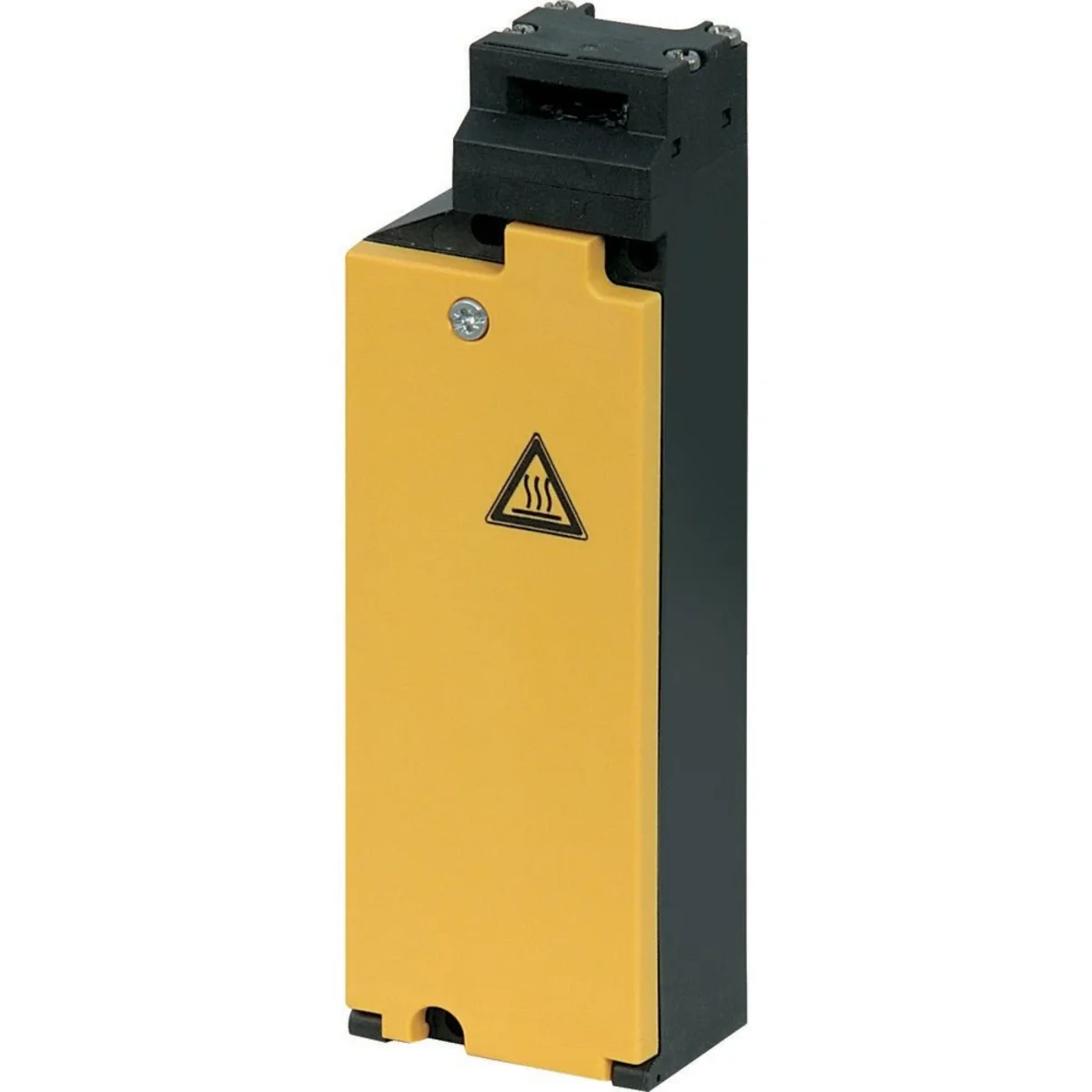

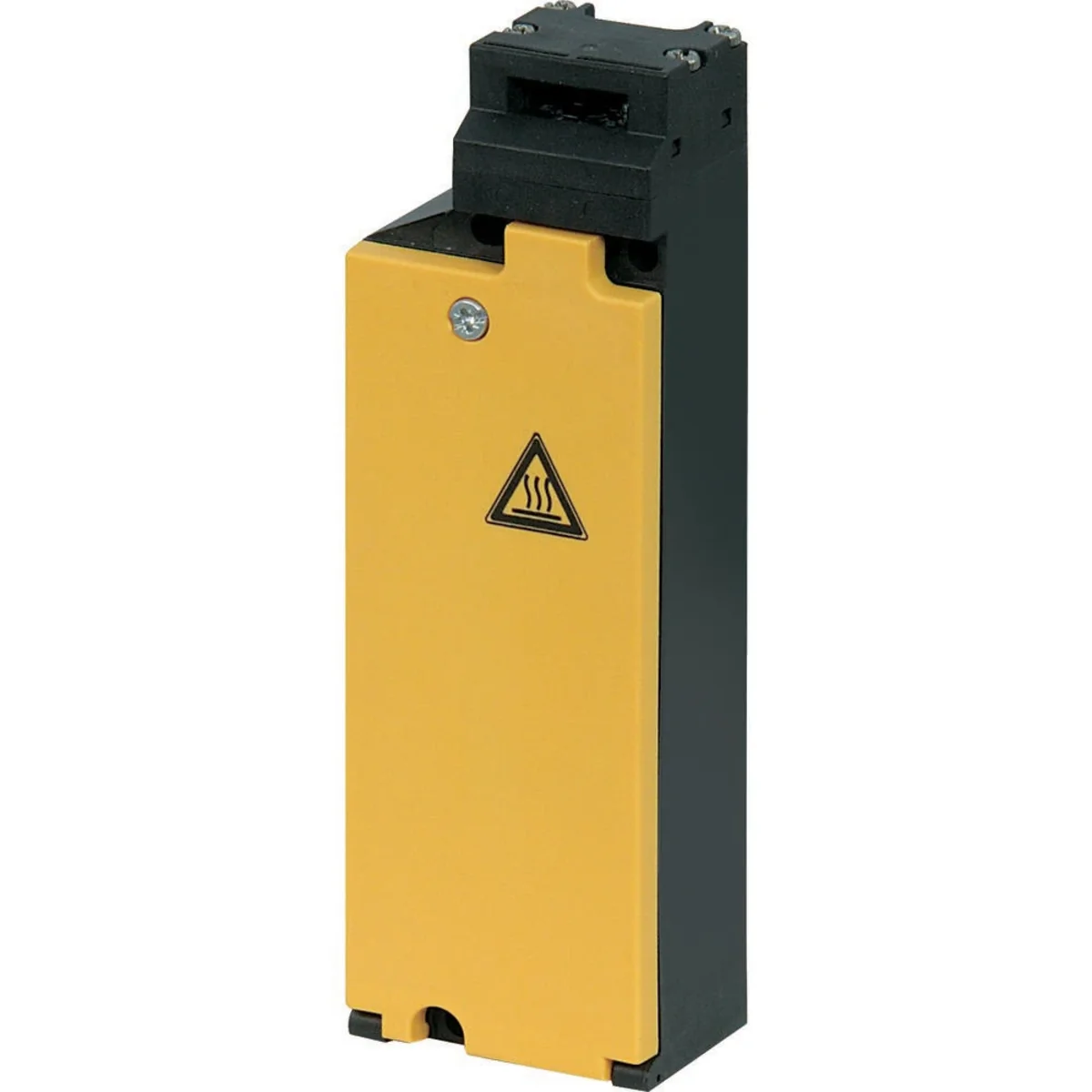

Aparaty podstawowe blokowane elektromagnetycznie (zasada prądu roboczego) IP65
• Z kontrolą blokowania
• Kontrola położenia drzwi: trwała
Możliwe jest sterowanie odryglowaniem w funkcji czasu poprzez ESR5-NV30-30. Przy włożonym kluczu sterowniczym styk zwierny jest rozwarty, a styk rozwierny jest zwarty. Głowicę napędową można przestawiać bez narzędzi co 90°, aby umożliwić dopasowanie do płaszczyzny mocowania. Aby uzyskać stopień ochrony IP65 należy stosować dławice kablowe V-M20 z gwintem o długości max 9 mm.

Ilość styków

1NO 1NC

Znamionowe napięcie zasialania dla napędu elektromagnetycznego

24 V DC

Pozostałe dane techniczne

Szerokość czujnika

60 mm
Wysokość czujnika

173 mm
Znamionowy prąd pracy Ie dla AC-15, 24 V

6 A
Znamionowy prąd pracy Ie dla AC-15, 230 V

6 A
Znamionowy prąd pracy Ie dla DC-13, 125 V

0.8 A
Funkcja przełączająca

Styk zwłoczny
Wyjście elektroniczne

nie
Liczba styków pomocniczych bezpieczeństwa

2
Liczba styków zwiernych

0
Rodzaj interfejsu

Brak
Rodzaj konstrukcji obudowy

Prostopadłościan
Powłoka obudowy

Inne
Położenie elementu przełączającego

Inne
Ze wskaźnikiem stanu

nie
Kategoria ochrony przeciwwybuchowej dla gazów

Brak
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Stopień ochrony (NEMA)

Inne

Średnica czujnika

0 mm
Długość czujnika

39 mm
Znamionowy prąd pracy Ie dla AC-15, 125 V

6 A
Znamionowy prąd pracy Ie dla DC-13, 24 V

3 A
Znamionowy prąd pracy Ie dla DC-13, 230 V

0.3 A
Bez samopowrotu

nie
Wymuszone rozłączanie

tak
Liczba styków rozwiernych

2
Liczba styków przełącznych

0
Rodzaj interfejsu z funkcji bezpieczeństwa

Brak
Materiał obudowy

Tworzywo sztuczne
Rodzaj elementu wykonawczego

Brak
Rodzaj połączenia elektrycznego

Przepust kablowy metryczny
Do układów bezpieczeństwa

tak
Kategoria ochrony przeciwwybuchowej dla pyłów

Brak
Stopień ochrony (IP)

IP65

Producent

EATON Electric Sp. z o.o.
Adres

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIP

5841022327
GLN

5900009970944

Rodzaj opakowania		Skrzynia
Ilość	1 szt.	1 szt.
Waga (kg)	0,430	0,456
Objętość (m3)	0,000	0,001
Szerokość (m)	0,037	0,059
Długość (m)	0,055	0,068
Głębokość (m)	0,170	0,197
