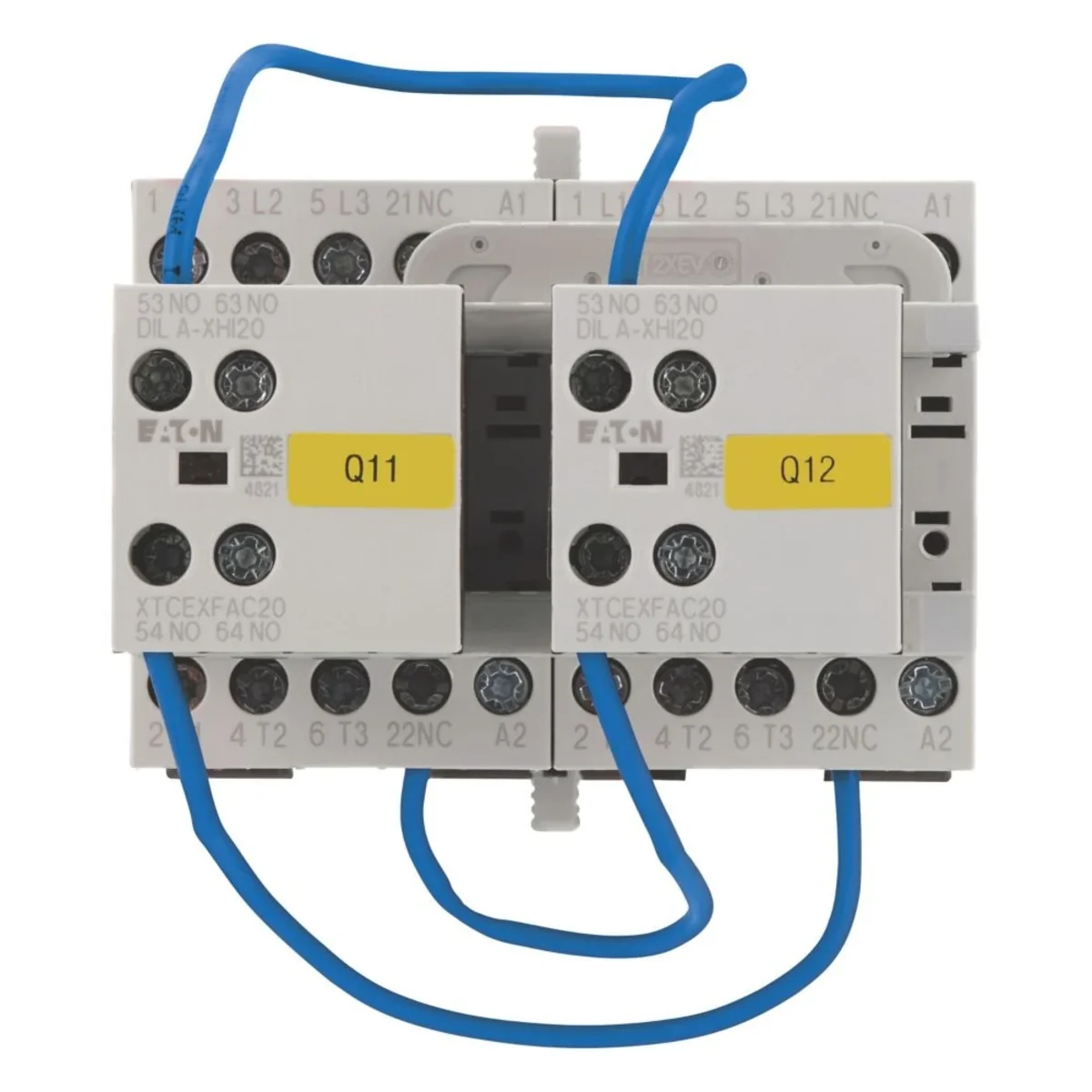

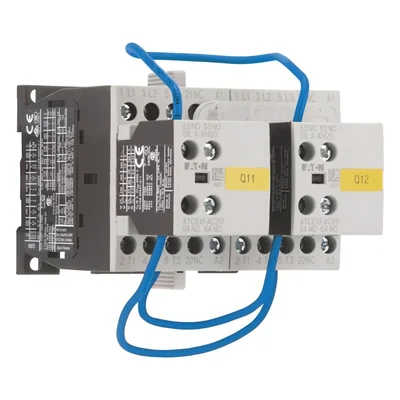

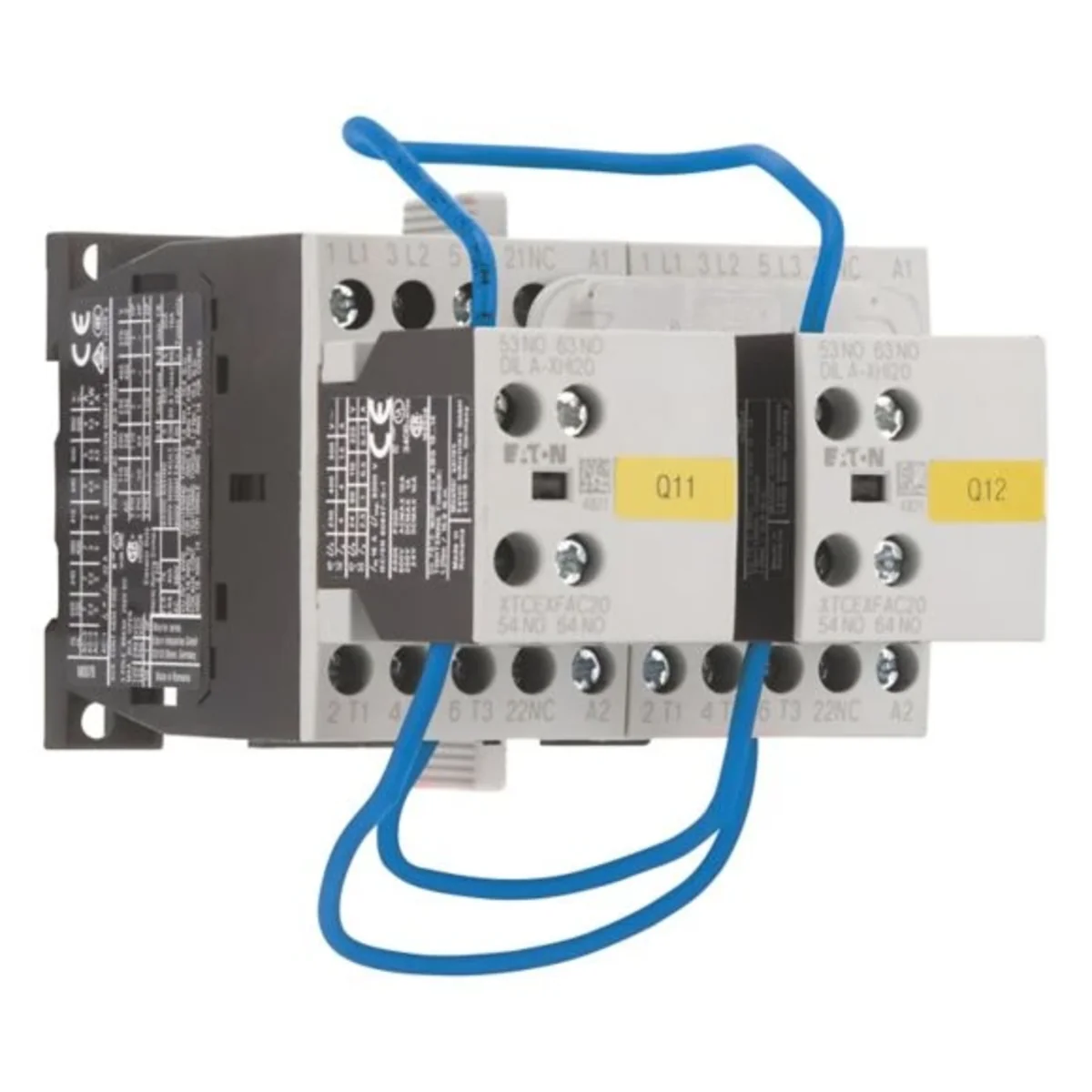

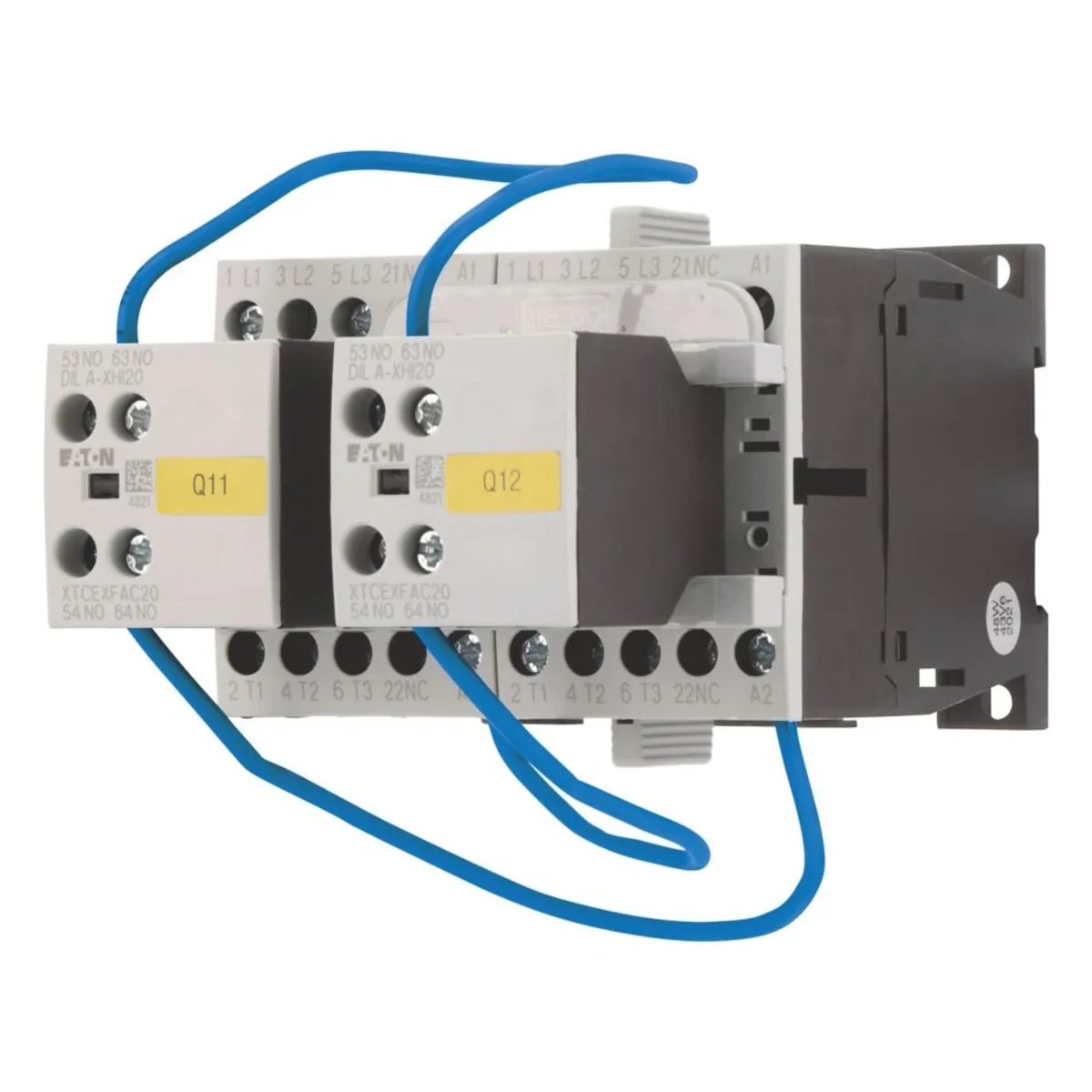

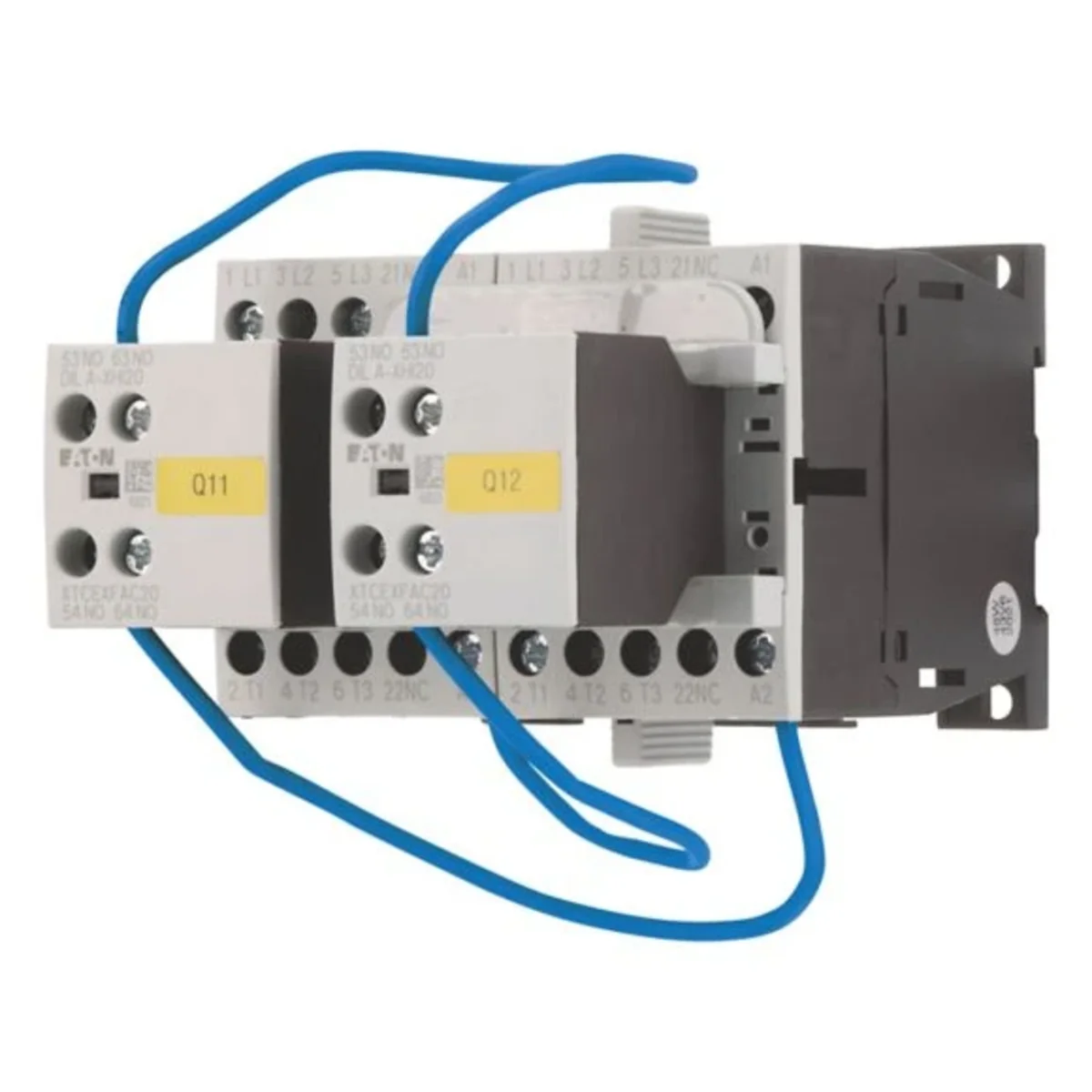

Kombinacja styczników nawrotnych, Aplikacja: Kombinacje styczników do uruchamiania silnika z dwoma kierunkami obrotów, Akcesoria: Zestawy nawrotne DIUL, Kategoria użytkowa: AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 12 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Napięcie uruchamiania: 24 V DC, Rodzaj prądu AC/DC: Praca DC, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3., Urządzenia kompatybilne z IE3 oznaczone są odpowiednim logo na opakowaniu.

Napięcie pracy [V]

400

Zdolność łączeniowa [kA]

5,5

Pozostałe dane techniczne

Funkcja

Układ nawrotny
Znamionowe napięcie sterowania Us dla AC 60 Hz

0 ... 0 V
Rodzaj napięcia sterowania

DC
Znamionowy prąd pracy Ie dla AC-3, 400 V

12 A
Znamionowa moc pracy NEMA

7.4 kW
Liczba styków głównych zwiernych

6
Stopień ochrony (IP)

IP20

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 ... 0 V
Znamionowe napięcie sterowania Us dla DC

24 ... 24 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

12 A
Znamionowa moc pracy dla AC-3, 400 V

5.5 kW
Liczba styków głównych rozwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Możliwość montażu na szynie

nie

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	0,767
Objętość (m3)	0,001
Szerokość (m)	0,112
Długość (m)	0,138
Głębokość (m)	0,082
