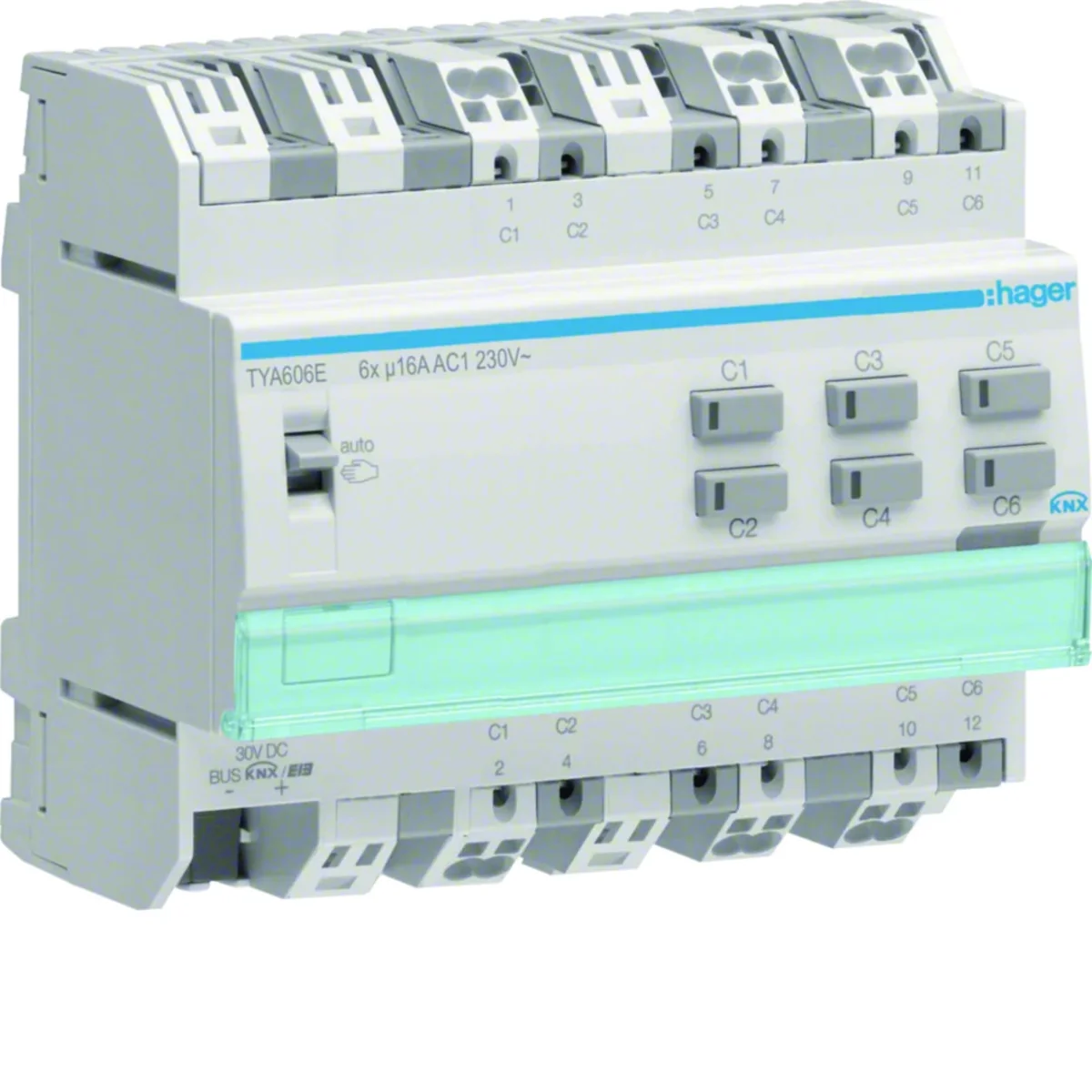

Sterownik załączający/żaluzjowy C-load obciążenie pojemnościowe, z serii KNX System.

Funkcje:

nadaje się do włączania różnych przewodów zewnętrznych
z możliwością dowolnych kombinacji funkcji napędowych i załączających
z funkcją pozycjonowania położenia żaluzji i pozycji lameli
z funkcjami zabezpieczającymi, np. dla wiatru, deszczu, alarmu
z funkcją ochrony przed promieniami słonecznymi
do ścian kartonowo-gipsowych

Elementy sterujące i wskaźniki:

sygnalizator optyczny
modułowy
obsługa ręczna każdego kanału za pomocą przycisku (obsługa jednopoziomowa)
dioda LED sygnalizująca stan zintegrowana z przyciskiem do obsługi ręcznej
przyciski do obsługi ręcznej do wł./wył. (góra/dół) oraz wł./wył. funkcji magistrali dla każdego kanału
z podświetlanym przyciskiem programowania

Podłączenie:

z wbudowanym portem magistralnym
podłączenie magistrali poprzez zaciski przyłączeniowe

Charakterystyka serii:

Ekonomiczne wykorzystanie budynków zyskuje na znaczeniu szczególnie w aspekcie funkcjonalności oraz energooszczędności. Gdy bierzemy pod uwagę budynki prywatne, pojawia się zapotrzebowanie na bezpieczeństwo, ochronę, komfort oraz dobre samopoczucie. Nowoczesna instalacja elektryczna z inteligentnym systemem KNX stwarza idealne warunki do zapewnienia wszystkich tych wymogów, poprzez integrację zarządzania automatyką całego budynku.

Bezhalogenowe

Nie
Głębokość [mm]

65
Prąd znamionowy [A]

16
Rodzina

KNX
Straty mocy [W]

6
Typ podłączenia

Quick Connect
Zakres temperatur pracy [°C]

od -5 do 45
Znamionowe napięcie wyjściowe [V]

230
Kolor dokładny

Jasnoszary
Maksymalna moc żarówek [W]

2300
Napięcie robocze przez magistralę DC [V]

21 - 32
Rodzaj przyłącza

Z zaciskami wtykowymi
Sygnalizator optyczny

Tak
Transformatory elektroniczne [W]

1380
Liczba wyjść

6
Przekrój przewodu (drut) [mm²]

0,75 - 2,5

Częstotliwość znamionowa [Hz]

60
Kolor

Szary
Rodzaj styku

6 NO
Stopień ochrony

IP20
Szerokość [mm]

105
Wysokość [mm]

90
Znamionowe napięcie łączeniowe [V]

230
Liczba modułów

6
Napięcie zasilania DC [V]

30
Maksymalny prąd roboczy [A]

16
Pobór prądu przez magistralę (transmisja danych) [mA]

6
Sterowanie ręczne

Tak
Temperatura magazynowania [°C]

od -20 do 70
Transformatory konwencjonalne [VA]

1600
Przekrój przewodu (linka) [mm²]

0,75 - 2,5
PKWIU

27.33.11.0

Pozostałe dane techniczne

System magistralny KNX

tak
System magistralny Funkbus (radiowy)

nie
System magistralny Powernet

nie
Komunikacja bezprzewodowa dwukierunkowa

nie
Szerokość wyrażona liczbą modułów

6
Ze wskaźnikiem LED

tak
Moc wyjściowa

2300 W
Maksymalna liczba wyjść przełącznych

6
Prąd znamionowy

16 A
Możliwość podłączania różnych faz

tak
Moduł magistralowy odłączalny

nie
Stopień ochrony (IP)

IP20

System magistralny KNX z transmisją radiową

nie
System magistralny LON

nie
Inne systemy magistralne

Brak
Sposób montażu

Adapter szyny DIN
Dla sterowania lokalnego/ręcznego

tak
Maksymalna moc łączeniowa

9775 W
Do obciążeń pojemnościowych

tak
Maksymalny prąd łączeniowy

16 A
Znamionowe napięcie pracy

230 ... 230 V
Ze złączem magistrali

tak
Możliwość rozbudowy modułowej

nie

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	24 szt.	576 szt.
Waga (kg)	0,351	0,390	9,795	258,080
Szerokość (m)	0,069	0,095	0,315	0,800
Długość (m)	0,090	0,080	0,250	1,050
Głębokość (m)	0,106	0,120	0,365	1,200
