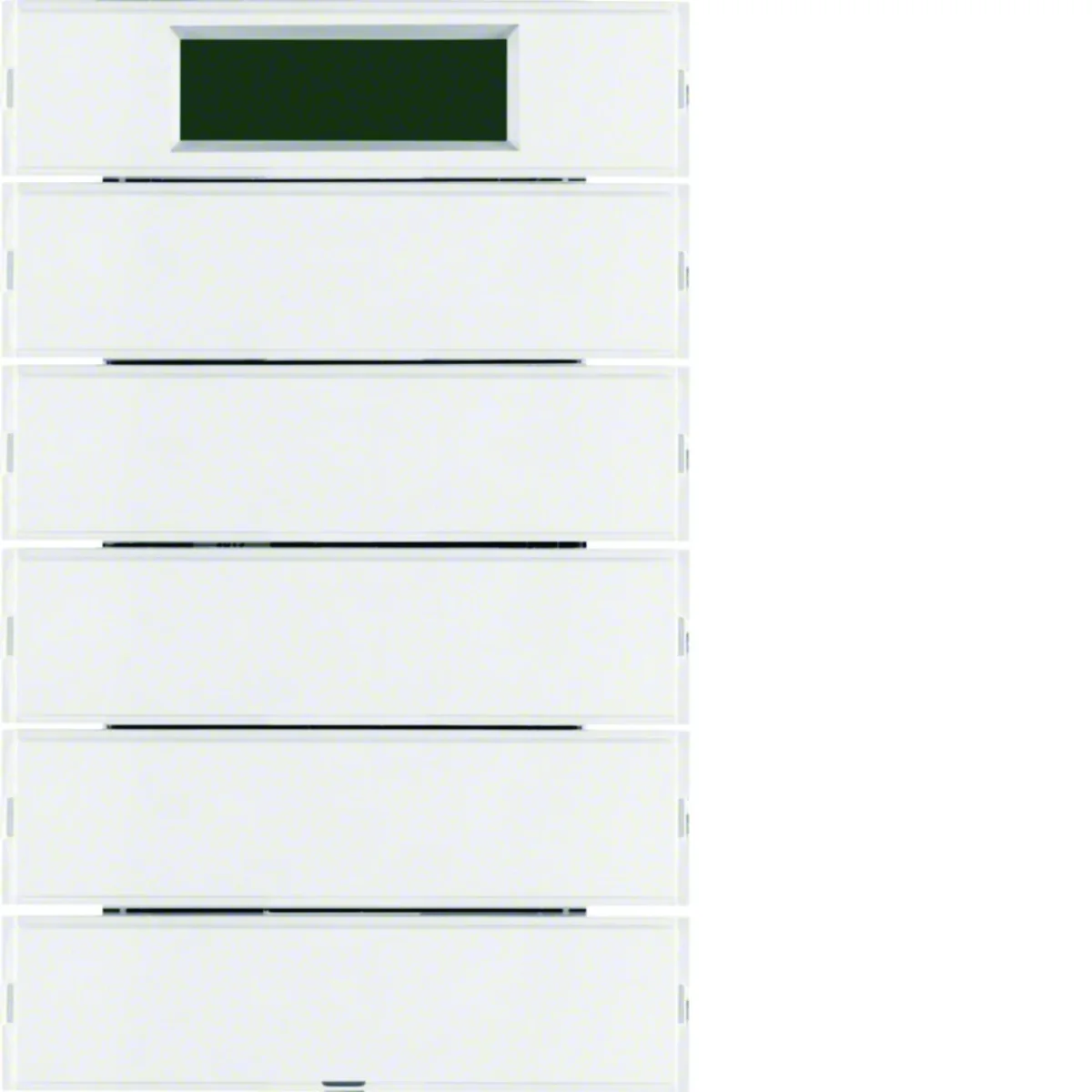

Przycisk 5-krotny z regulatorem temperatury i wyświetlaczem, z serii KNX system. Główna linia projektowa: KNX - Berker K.1.

Funkcje

tryby pracy regulatora: komfort, standby, noc oraz zabezpieczenie przed zamarznięciem/przegrzaniem
do funkcji przełączania, dotykowych, funkcji ściemniania, żaluzji oraz regulatorów temperatury
z funkcją ochrony zaworów
do czasowego sterownika temperatury pomieszczenia

Elementy sterujące i wskaźniki

Micro-SDHC/SDXC Klasa 10 lub UHS-1
konfigurowalne sterowania żaluzjami jako krótki-długi-krótki lub długi-krótki
wyświetlacz LCD z wyświetlaniem symboli
wyświetlanie trybu pracy, blokady regulatora, temp. wewn./zewn., czasu (wymagany zegar)

Połączenia

z funkcją blokady przycisków

Pomiary

funkcja wysyłania 1 i 2 bajtowej wartości dla ściemniania, natężenia oświetlenia i temperatury

Sterowanie LED

z białą diodą LED pracy i 10 czerwonymi diodami LED stanu

Ustawienia

konfigurowany przycisk obecności do przedłużenia trybu komfort
konfigurowany wyświetlacz funkcji dla klienta
do ścian kartonowo-gipsowych

Wyposażenie

dla ogrzewania i/lub chłodzenia z/bez dodatkowego dodatkowego źródła
do ciągłej (PI) lub dwustanowej regulacji maksymalnie 2 obwodów sterowania
do indywidualnej regulacji temperatury w pojedynczym pomieszczeniu
z wstępnie ustawionymi parametrami dla ogrzewania / chłodzenia

Bezpieczeństwo

telegram alarmu po zdemontowaniu z portu magistralnego, 1 bit, 1 bajt

Warunki użytkowania

pomiar temperatury przez czujnik wewnętrzny i/lub zewnętrzny z określeniem wartości

Charakterystyka serii:

Ekonomiczne wykorzystanie budynków zyskuje na znaczeniu szczególnie w aspekcie funkcjonalności oraz energooszczędności. Gdy bierzemy pod uwagę budynki prywatne, pojawia się zapotrzebowanie na bezpieczeństwo, ochronę, komfort oraz dobre samopoczucie. Nowoczesna instalacja elektryczna z inteligentnym systemem KNX stwarza idealne warunki do zapewnienia wszystkich tych wymogów, poprzez integrację zarządzania automatyką całego budynku.

Bezhalogenowe

Nie
Kolor

Biały
Montaż

Podtynkowy
Rodzina

KNX SYSTEM
Szerokość [mm]

70,9
Wykończenie powierzchni

Naturalne
PKWIU

27.12.31.0

Ilość przycisków

5
Materiał

Tworzywo termoplastyczne
Powierzchnia

Połysk
Stopień ochrony

IP20
Zakres temperatur pracy [°C]

od -5 do 45
Kolor dokładny

Śnieżnobiały

Pozostałe dane techniczne

System magistralny KNX

tak
System magistralny Funkbus (radiowy)

nie
System magistralny Powernet

nie
Komunikacja bezprzewodowa dwukierunkowa

nie
Z zabezpieczeniem przed kradzieżą/demontażem

tak
Liczba punktów sterowania

12
Ze wskaźnikiem LED

tak
Z wyświetlaczem

tak
Gatunek materiału

Tworzywo termoplastyczne
Wykończenie powierzchni

Błyszczący
Numer RAL (zbliżony)

9010
Z termostatem pokojowym

tak
Stopień ochrony (IP)

IP20

System magistralny KNX z transmisją radiową

nie
System magistralny LON

nie
Inne systemy magistralne

Brak
Sposób montażu

Montaż podtynkowy
Ze złączem magistrali

nie
Liczba przycisków

5
Z miejscem na etykietę/opis

tak
Materiał

Tworzywo sztuczne
Zabezpieczenie powierzchni

Stan surowy
Kolor

Biały
Przezroczysty

nie
Z czujnikiem na podczerwień

nie

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	32 szt.	1024 szt.
Waga (kg)	0,195	0,228	7,802	269,664
Szerokość (m)	0,071	0,077	0,300	0,800
Długość (m)	0,035	0,050	0,225	1,050
Głębokość (m)	0,071	0,154	0,400	1,200
