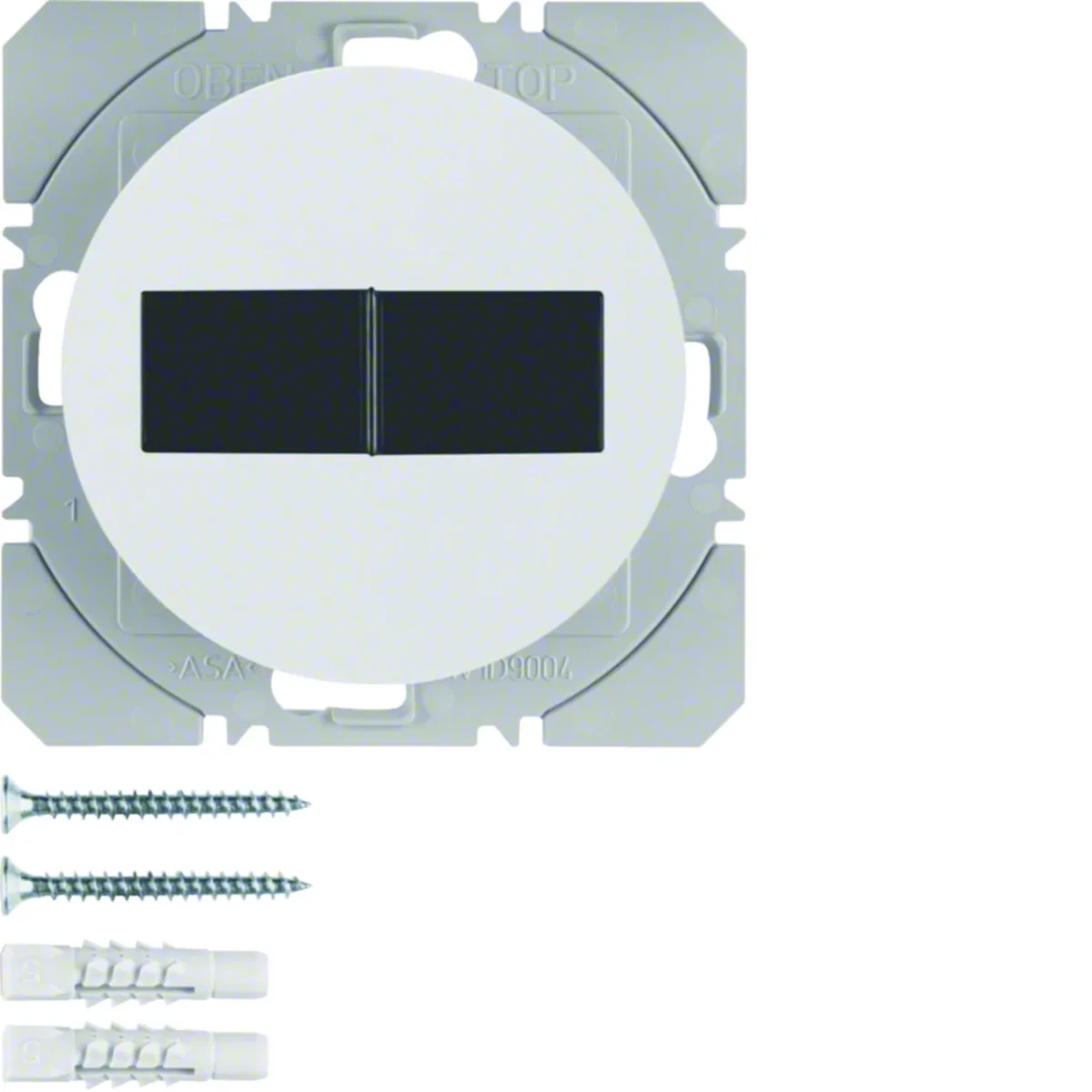

Przycisk radiowy 2-krotny, płaski, z baterią słoneczną, z serii KNX RF quicklink. Główna linia projektowa: Berker R.1/R.3.

Funkcje:

funkcje dodatkowe ETS: +6 scen, tryb pracy wł./wył., łącznik przyciskowy, wskaźnik stanu, wartość ściemniania
funkcja resetu (do ustawień fabrycznych)
do ścian kartonowo-gipsowych

Elementy sterujące i wskaźniki:

możliwość konfiguracji interfejsów użytkownika do obsługi jedno- lub dwupoziomowej
z przyciskiem konfiguracyjnym

Napięcie

zasilanie elektryczne za pomocą ogniw solarnych

Sterowanie LED:

z diodą LED konfiguracji
z diodami LED do sygnalizacji stanu wysyłania i stanu baterii czerwoną/zieloną/pomarańczową

Charakterystyka serii:

KNX quicklink to bezprzewodowa alternatywa dla systemu inteligentnej technologii budynku. Innowacyjny system sterowania bezprzewodowego, wykorzystujący komunikację radiową w standardzie KNX RF, bez konieczności kompleksowego prowadzenia przewodów. Posiada niezwykle prosty sposób programowania.

instalacja w miejscach, w których nie ma możliwości prowadzenia instalacji kablowej (np. ściany ze szkła),
możliwość uzupełnienia tradycyjnej instalacji o dodatkową funkcjonalność z wykorzystaniem systemu radiowego sterowania bez dużych nakładów kosztowych,
możliwość sterowania odbiornikami elektrycznymi za pomocą pilotów,
możliwość tworzenia scen świetlnych oraz funkcji sterowania grupowego i centralnego.

Materiał

Tworzywo termoplastyczne
Rodzina

KNX RF QUICKLINK
Częstotliwość nadajnika/odbiornika radiowego [MHz]

868,3
Ilość kanałów radiowych

4
Moc nadajnika radiowego [mA]

<10
Protokół radiowy

KNX
Zasięg nadajnika radiowego (w budynku) [m]

30
Żywotność baterii [lata]

≈ 5

Powierzchnia

Połysk
Zakres temperatur pracy [°C]

od -5 do 45
Kategoria odbiornika

2
Liczba połączeń quicklink

maks. 20 nadajników/odbiorników
Napięcie robocze DC [V]

3
Wilgotność względna (bez skroplin) [%]

0 - 65 (bez kondensacji)
Zasięg nadajnika radiowego (w terenie otwartym) [m]

100
PKWIU

26.51.20.0

Pozostałe dane techniczne

System magistralny KNX

nie
System magistralny Funkbus (radiowy)

nie
Inne systemy magistralne

Brak
Sposób montażu

Montaż podtynkowy
Model

Nadajnik ścienny kompletny
Materiał

Tworzywo sztuczne
Zabezpieczenie powierzchni

Stan surowy
Kolor

Biały
Przezroczysty

nie

System magistralny KNX z transmisją radiową

tak
System magistralny LON

nie
Komunikacja bezprzewodowa dwukierunkowa

tak
Ze złączem magistrali

tak
Liczba kanałów

4
Gatunek materiału

Tworzywo termoplastyczne
Wykończenie powierzchni

Błyszczący
Numer RAL (zbliżony)

9010

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	36 szt.	1152 szt.
Waga (kg)	0,063	0,090	3,605	138,360
Szerokość (m)	0,058	0,095	0,300	0,800
Długość (m)	0,032	0,065	0,225	1,050
Głębokość (m)	0,058	0,110	0,400	1,200
