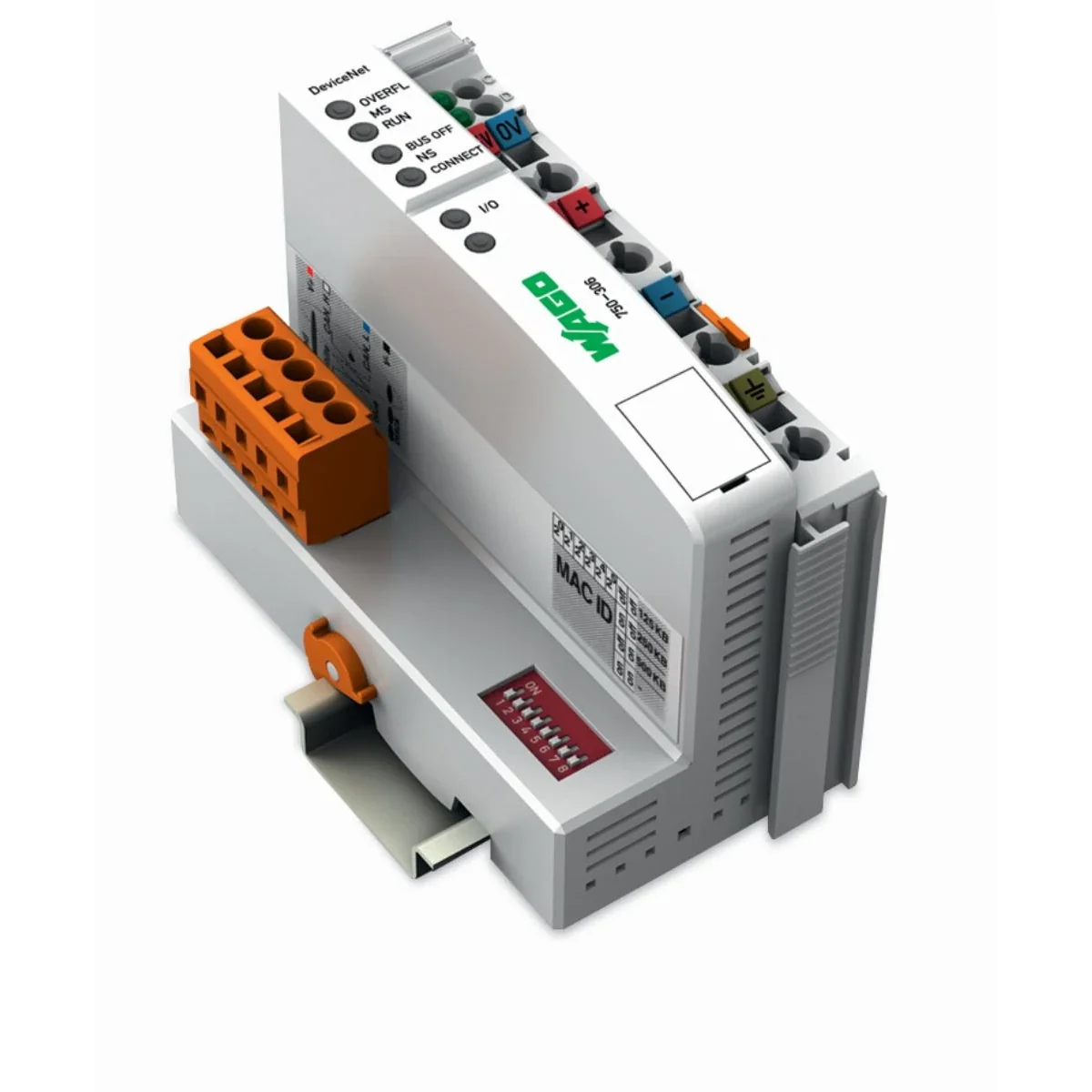

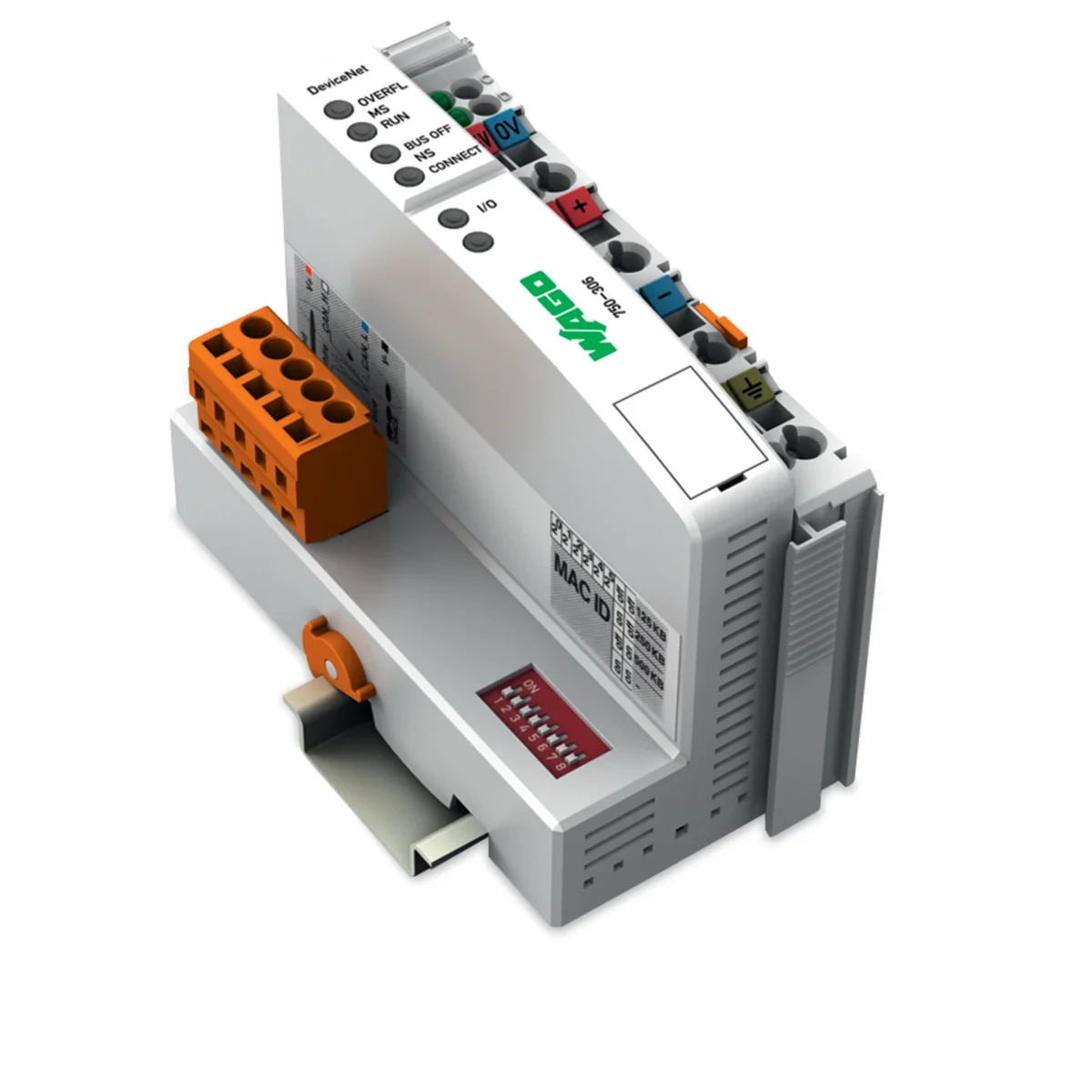

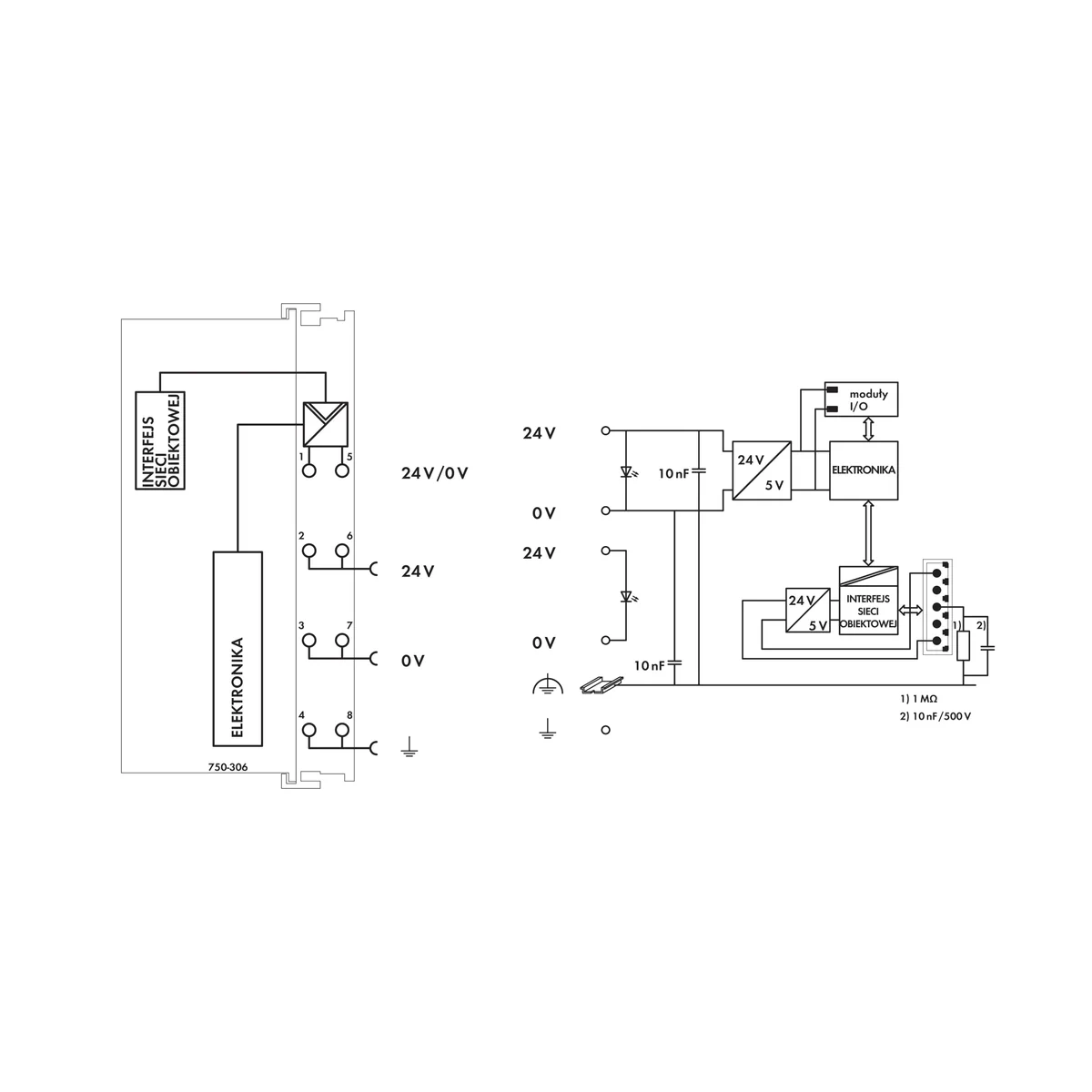

Interfejs DeviceNet 750-306

Interfejs sieciowy umożliwia podłączanie modułów WAGO?I/O?SYSTEM do sieci obiektowej DeviceNetTM jako slave.Interfejs rozpoznaje wszystkie dołączone moduły I/O i tworzy lokalny obraz procesu. W każdym węźle można w dowolny sposób uszeregować moduły wejściowe i wyjściowe zarówno dla sygnałów analogowych (wymiana danych w postaci słowa), jak i dwustanowych (bitowa wymiana danych).Poprzez sieć DeviceNetTM obraz procesu zostaje odtworzony w pamięci urządzenia sterującego.Lokalny obraz procesu jest podzielony na podobszary wejść i wyjść. Dane procesowe są odczytywane poprzez sieć DeviceNetTM i przetwarzane dalej w systemie sterowania. Dane wyjściowe są przekazywane poprzez sieć DeviceNetTM.Dane z modułów analogowych są zapamiętywane w lokalnym obrazie procesu automatycznie, w takiej kolejności, w jakiej moduły uszeregowane są w węźle. Pojedyncze bity sygnałów z modułów dwustanowych składane są w bajty, które umieszczane są w obrazie procesu za danymi z modułów analogowych. Jeżeli liczba bitów kolejnych sygnałów dwustanowych przekracza 8, automatycznie wygenerowany zostaje następny bajt
