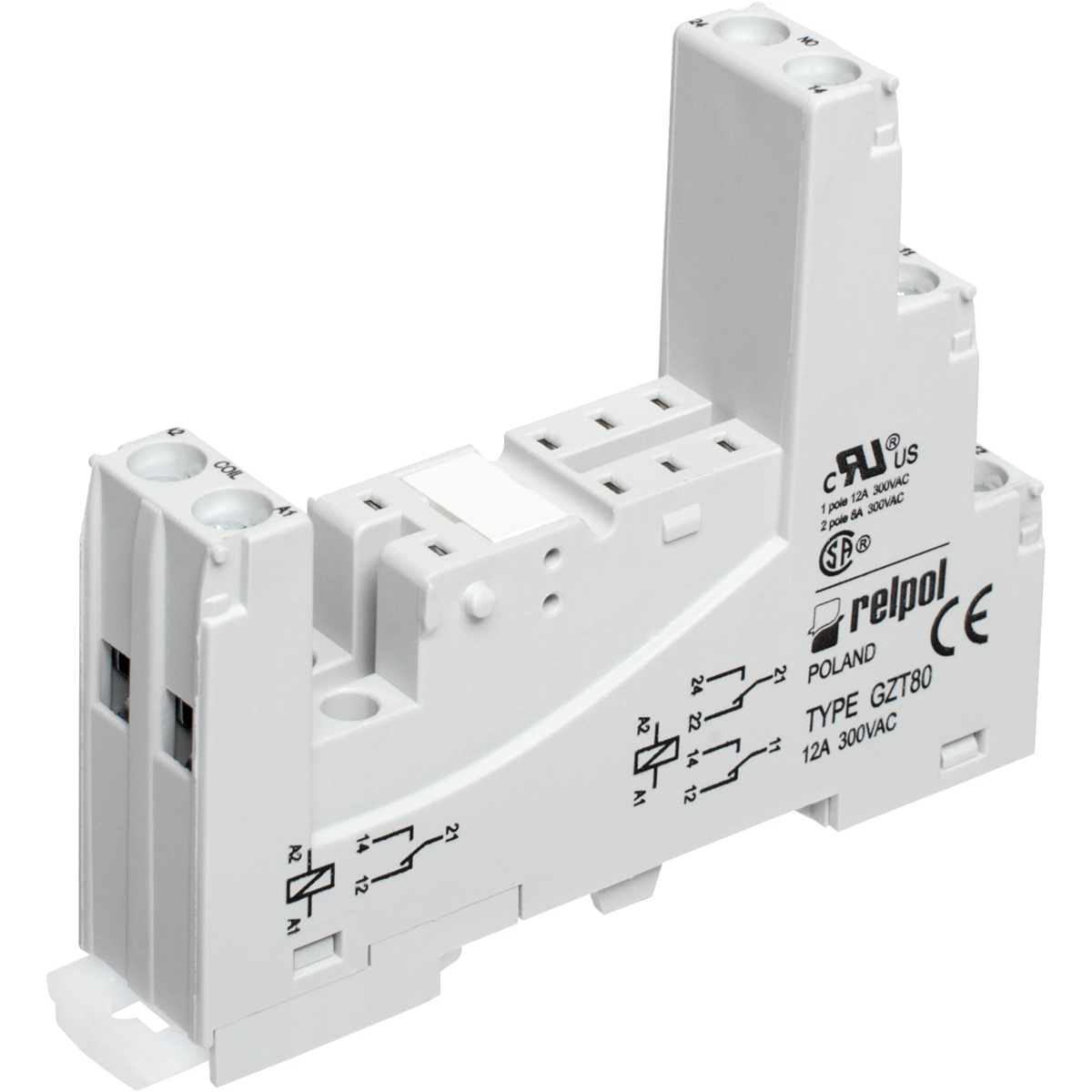

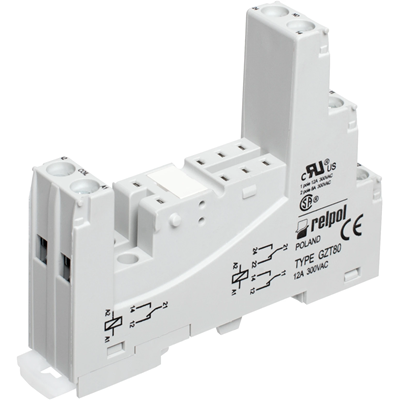

Gniazdo wtykowe GZT80-SZARE do przekaźników RM84 RM85 RM87L RM87P 852612

Indeks lokalny:
APG040RELP
Nr katalogowy:
852612
Producent: RELPOL
Głębokość [mm]: 61
Kolor: Szary
Liczba pinów: 8
Cena:
4,82 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 13 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu


Gniazdo wtykowe, do przekaźników RM84, RM85, RM87L, RM87P

Kolor szary,

szerokość 15, 9 mm.

Separacja obwodów - zaciski cewki po jednej stronie, a zaciski styków po przeciwnej stronie gniazda.

Wejście / cewka - zaciski: A1 - A2. Wyjście / styki - zaciski: 11-12-14; 21-22-24; zaciski COM na środkowym poziomie.

Uwaga: RM85 - przekaźnik tworzy galwaniczne połączenie zacisków gniazda: 11 z 21, 12 z 22, 14 z 24.

RM85 - obciążenia zestyku powyżej 12 A wymagają zmostkowania zacisków śrubowych: 11 z 21, 12 z 22, 14 z 24.

Obciążalność toru bez mostka: 12 A / 300 V AC.

Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3.

Wymiary zestawu GZT80 + RM8.. + GZT80-0040: 75, 3 x 15, 5 x 67 mm.

Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZT80-0040, tzw. wyrzutnikową, z tworzywa.

W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw - IP 20.

Dane techniczne

  • Głębokość [mm]
    61
  • Liczba pinów
    8
  • Obciążalność prądowa [A]
    12
  • Wysokość [mm]
    75.3
  • Kolor
    Szary
  • Napięcie znamionowe [V]
    300
  • Szerokość [mm]
    15.5
  • Kolor dokładny
    Szary
