Gniazdo wtykowe GZT4-SZARE do przekaźnika R4 856050

Indeks lokalny:
APG039RELP
Nr katalogowy:
856050
Producent: RELPOL
Głębokość [mm]: 42,5
Liczba pinów: 14
Montaż: Na szynie TH-35
Cena:
4,94 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 113 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

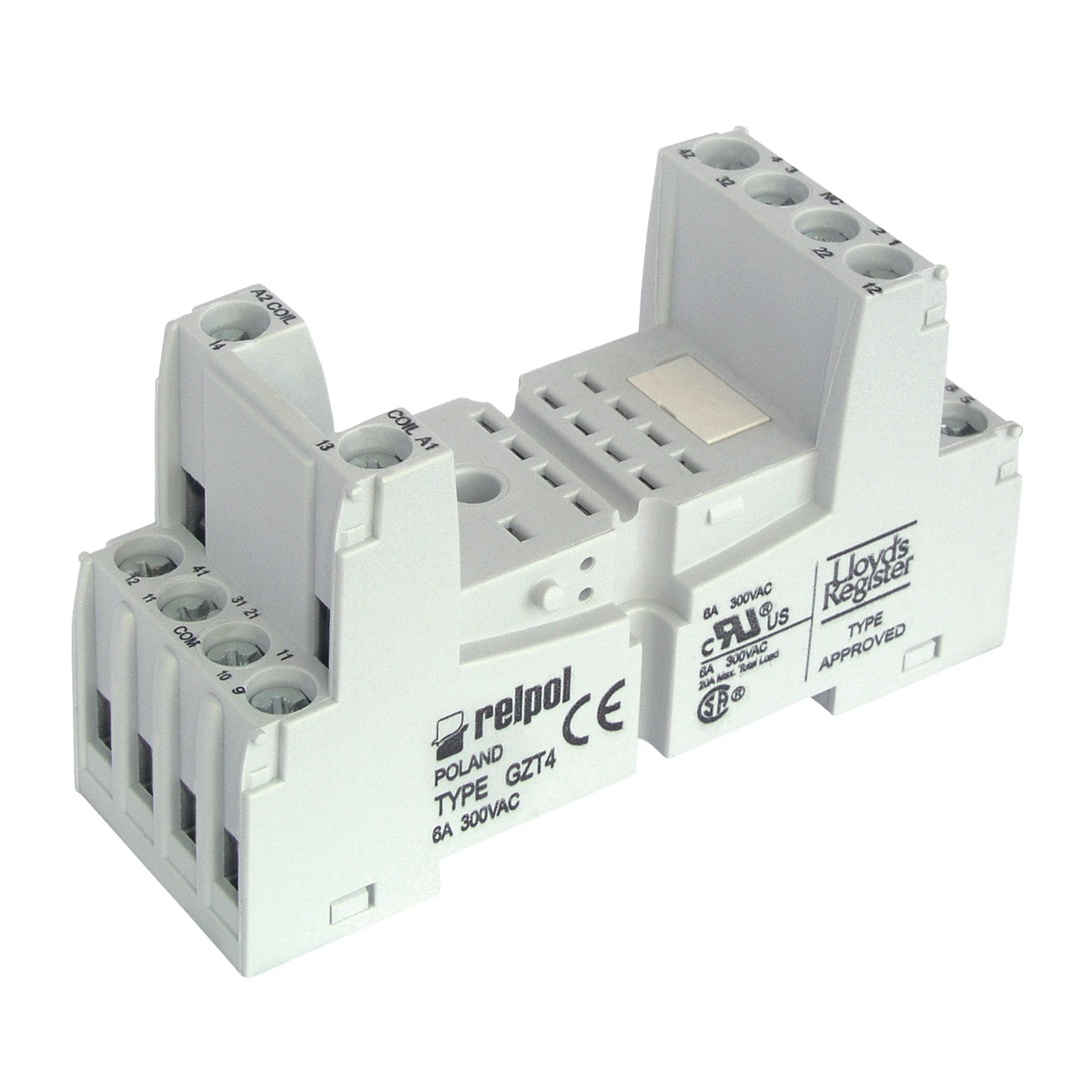

Gniazdo wtykowe, do przekaźnika R4 - szerokość 27 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8). Obciążalność toru: 6 A / 300 V AC. Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3. Wymiary zestawu GZT4 + R4 + GZT4-0040: 76,3 x 27 x 80 mm; zestawu GZT4 + R4N + G4 1052: 76,3 x 27 x 66,6 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZT4-0040, tzw. wyrzutnikową, z tworzywa lub obejmę sprężynową G4 1052. W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw - IP 20.

Dane techniczne

  • Głębokość [mm]
    42,5
  • Montaż
    Na szynie TH-35
  • Obciążalność prądowa [A]
    6
  • Wysokość [mm]
    76,3
  • PKWIU
    27.12.40.0
  • Liczba pinów
    14
  • Napięcie znamionowe [V]
    300
  • Szerokość [mm]
    27
  • Rodzaj połączenia
    połączenia śrubowego

Pozostałe dane techniczne

  • Sposób montażu
    Montaż natynkowy
  • Wykonanie pokrywy
    Zamknięty
  • Transparentna pokrywa/drzwi
    nie
  • Wysokość
    302 mm
  • Głębokość
    175 mm
  • Drzwi/pokrywa z materiału o wysokiej wytrzymałości mechanicznej
    3 mm
  • Numer RAL
    7035
  • Materiał obudowy
    Tworzywo sztuczne
  • Z płytą montażową
    nie
  • Stopień ochrony (IP)
    IP67
  • Odporność udarowa
    IK10
  • Rodzaj pokrywy
    Pokrywa
  • Rodzaj drzwi
    Pojedynczy
  • Z zamkiem
    nie
  • Szerokość
    302 mm
  • Obudowa z materiału o wysokiej wytrzymałości mechanicznej
    3.5 mm
  • Kolor
    Szary
  • Możliwość rozbudowy
    tak
  • Zabezpieczenie powierzchni
    Stan surowy
  • Do zastosowań zewnętrznych
    tak
  • Stopień ochrony (NEMA)
    12
  • Podtrzymanie funkcji
    Brak
