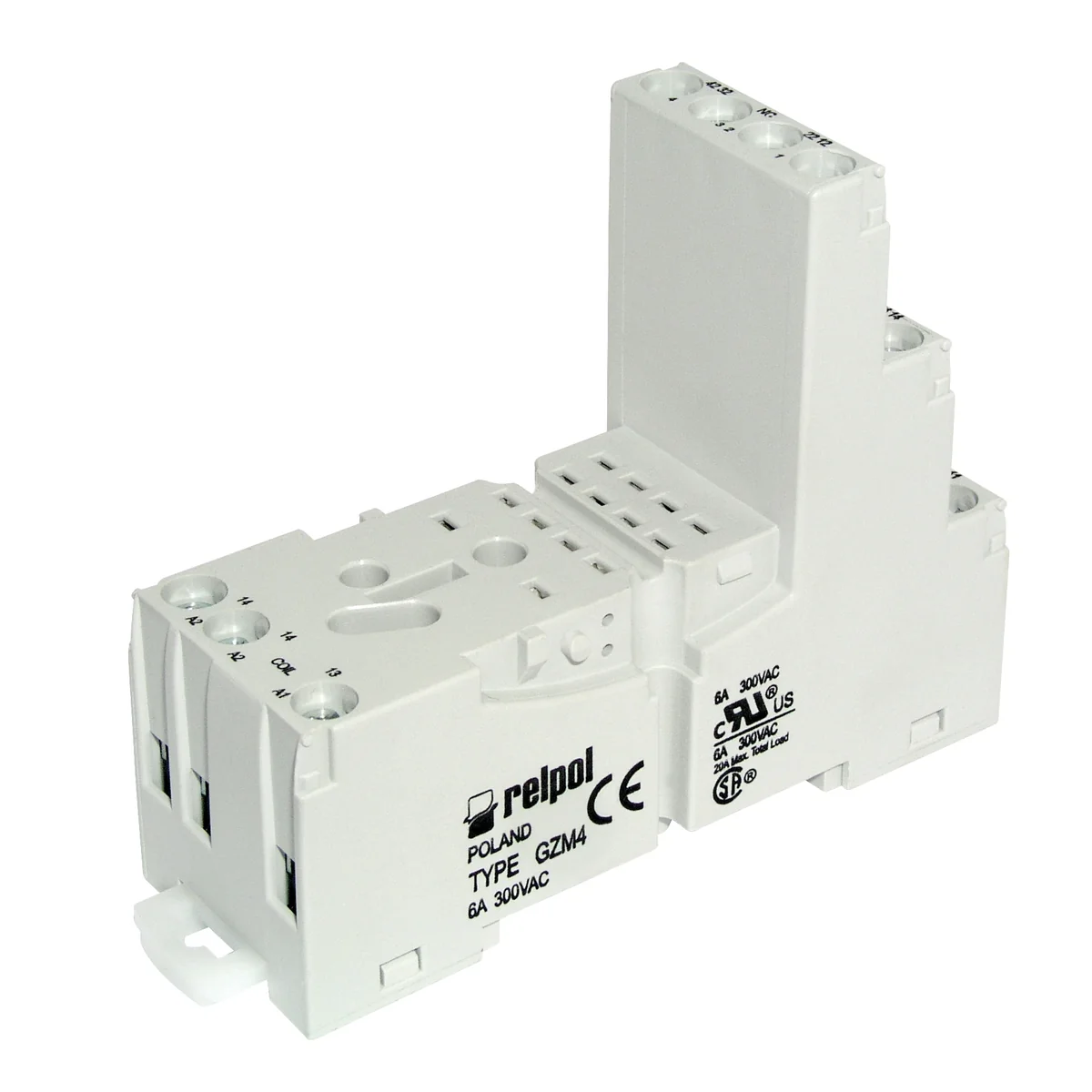

Gniazdo przekaźnika R4 GZM4- szare 857436

local index:
APG051RELP
Catalog No:
857436
Manufacturer: RELPOL
Liczba pinów: 14
Szerokość [mm]: 27
Sztuk w opakowaniu: 10
Price:
57,20 €
brutto / pkg.
(including VAT 23%)
5,72 € brutto/pcs.
Delivery in 3h
up to 4 weeks (business days)
Pickup in 1h
Quantity pkg.
(multiplicity:
1
)
Add to clipboard
Print

Product description


Gniazdo wtykowe, do przekaźnika R4 - szerokość 27 mm.

Separacja obwodów - zaciski cewki po jednej stronie, a zaciski styków po przeciwnej stronie gniazda.

Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14) - podwójny zacisk A2.

Wyjście / styki - zaciski: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8).

Obciążalność toru: 6 A / 300 V AC.

Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3.

Wymiary zestawu GZM4 + R4 + GZT4-0040: 75 x 27 x 82 mm; zestawu GZM4 + R4 + G4 1052: 75 x 27 x 68,6 mm.

Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZT4-0040, tzw. wyrzutnikową, z tworzywa lub obejmę sprężynową G4 1052.

W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw - IP 20.

Technical data

  • Liczba pinów
    14
  • Sztuk w opakowaniu
    10
  • Szerokość [mm]
    27
