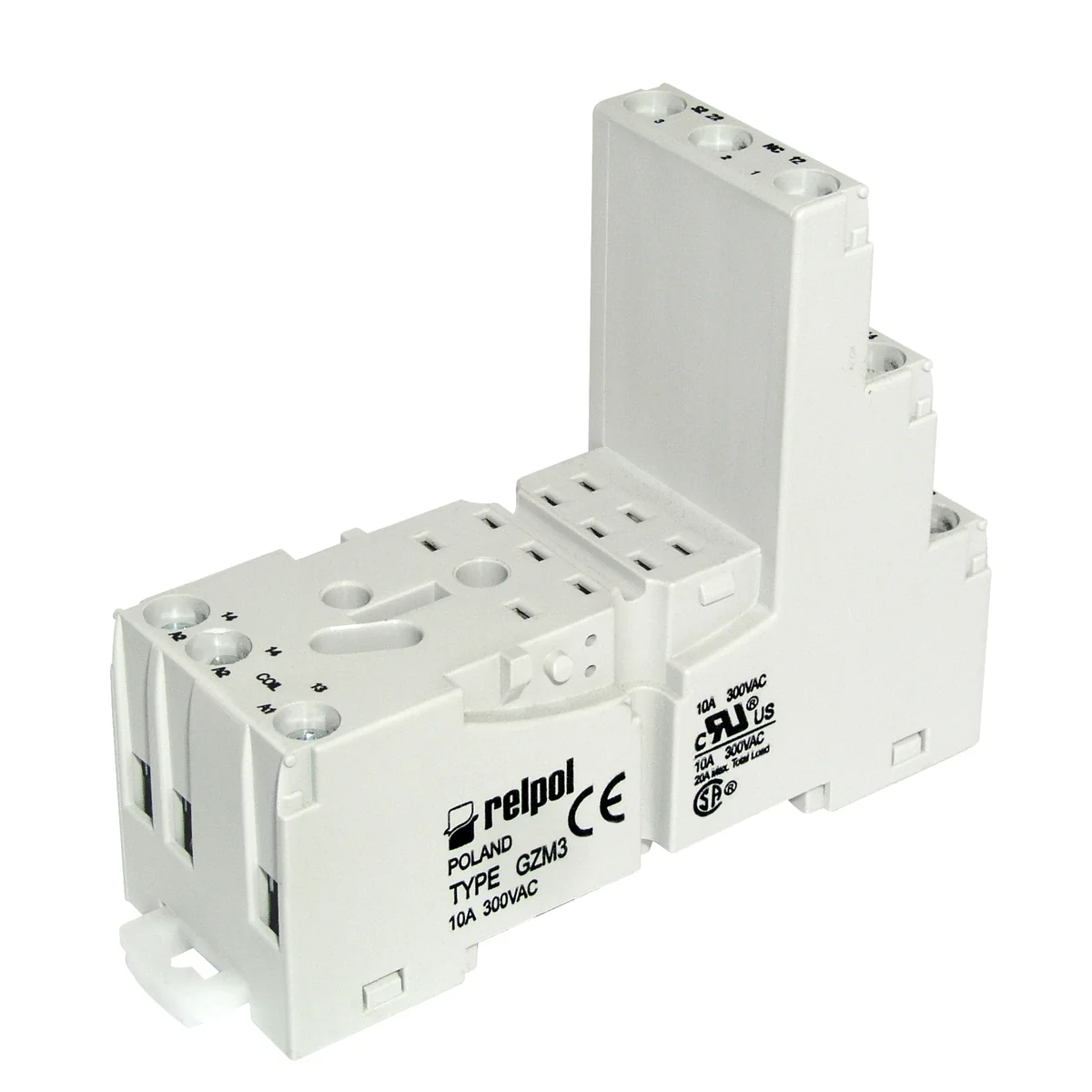

Gniazdo przekaźnika R3 3P 10A 300V AC GZM3-szare 857412

Indeks lokalny:
APG048RELP
Nr katalogowy:
857412
Producent: RELPOL
Liczba pinów: 14
Szerokość [mm]: 27
Sztuk w opakowaniu: 10
Cena:
48,03 €
brutto / op.
(w tym VAT 23%)
4,80 € brutto/szt.
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość op.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Gniazdo wtykowe, do przekaźnika R3 - szerokość 27 mm.
Separacja obwodów - zaciski cewki po jednej stronie, a zaciski styków po przeciwnej stronie gniazda.
Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14) - podwójny zacisk A2.
Wyjście / styki - zaciski: 11(7)-12(1)-14(4); 21(8)-22(2)-24(5); 31(9)-32(3)-34(6).
Obciążalność toru: 10 A / 300 V AC.
Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3.
Wymiary zestawu GZM3 + R3 + GZT4-0040: 75 x 27 x 82 mm; zestawu GZM3 + R3 + G4 1052: 75 x 27 x 68,6 mm.
Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZT4-0040, tzw. wyrzutnikową, z tworzywa lub obejmę sprężynową G4 1052.
W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw - IP 20.

Dane techniczne

  • Liczba pinów
    14
  • Sztuk w opakowaniu
    10
  • Szerokość [mm]
    27
