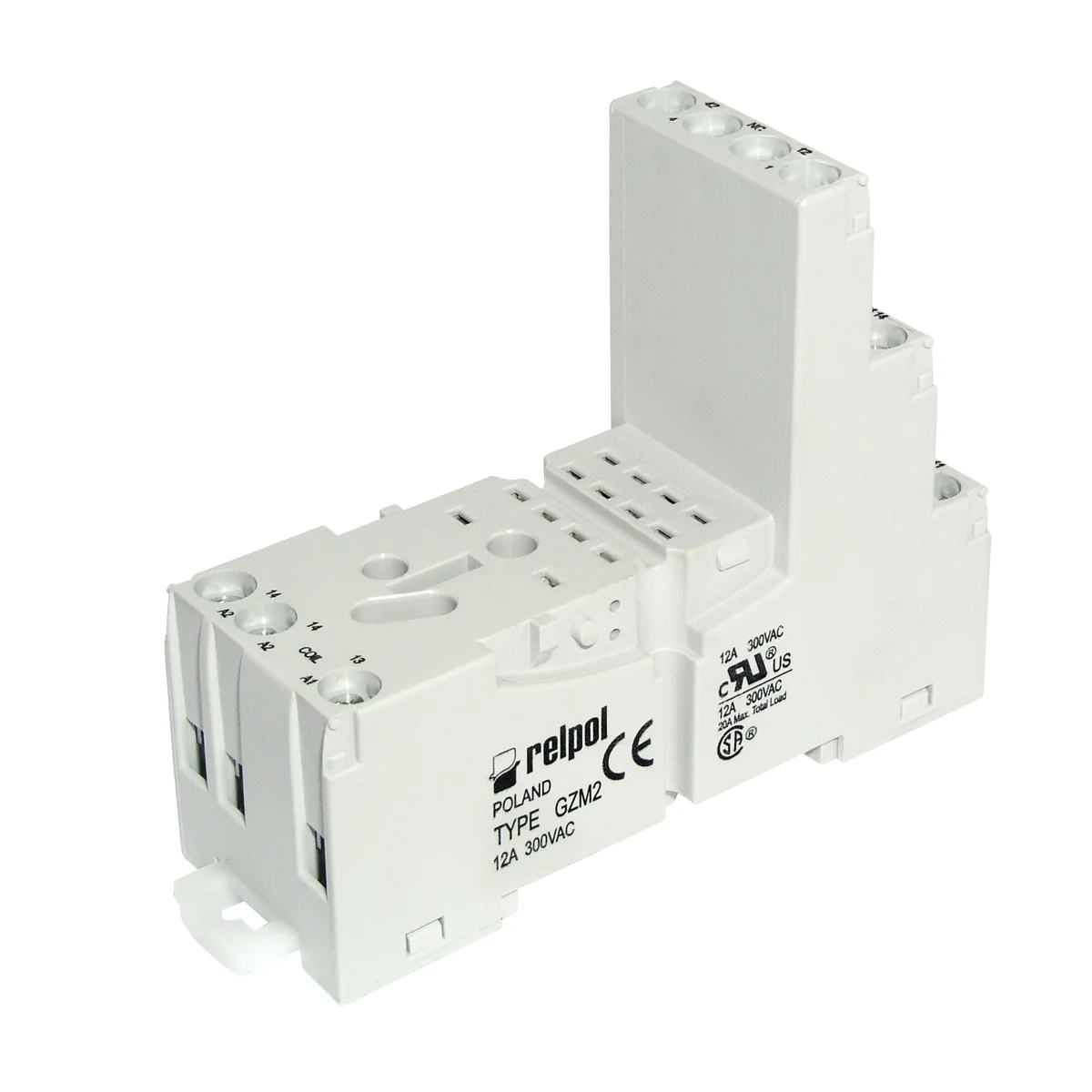

Gniazdo przekaźnika R2 GZM2- szare 857440

Indeks lokalny:
APG047RELP
Nr katalogowy:
857440
Producent: RELPOL
Liczba pinów: 8
Szerokość [mm]: 27
Sztuk w opakowaniu: 10
Cena:
480,27 €
brutto / op.
(w tym VAT 23%)
48,03 € brutto/szt.
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość op.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Gniazdo wtykowe, do przekaźnika R2 - szerokość 27 mm.
Separacja obwodów - zaciski cewki po jednej stronie, a zaciski styków po przeciwnej stronie gniazda.
Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14) - podwójny zacisk A2.
Wyjście / styki - zaciski: 11(9)-12(1)-14(5); 41(12)-42(4)-44(8).
Obciążalność toru: 12 A / 300 V AC.
Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3.
Wymiary zestawu GZM2 + R2 + GZT4-0040: 75 x 27 x 82 mm; zestawu GZM2 + R2 + G4 1052: 75 x 27 x 68,6 mm.
Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZT4-0040, tzw. wyrzutnikową, z tworzywa lub obejmę sprężynową G4 1052.
W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw - IP 20.

Dane techniczne

  • Liczba pinów
    8
  • Sztuk w opakowaniu
    10
  • Szerokość [mm]
    27
