Gniazdo przekaźnika R15 4P 10A 250V GZ14 592022

Indeks lokalny:
APG046RELP
Nr katalogowy:
592022
Producent: RELPOL
Głębokość [mm]: 22.5
Liczba pinów: 14
Szerokość [mm]: 46
Cena:
101,48 €
brutto / op.
(w tym VAT 23%)
10,15 € brutto/szt.
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość op.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

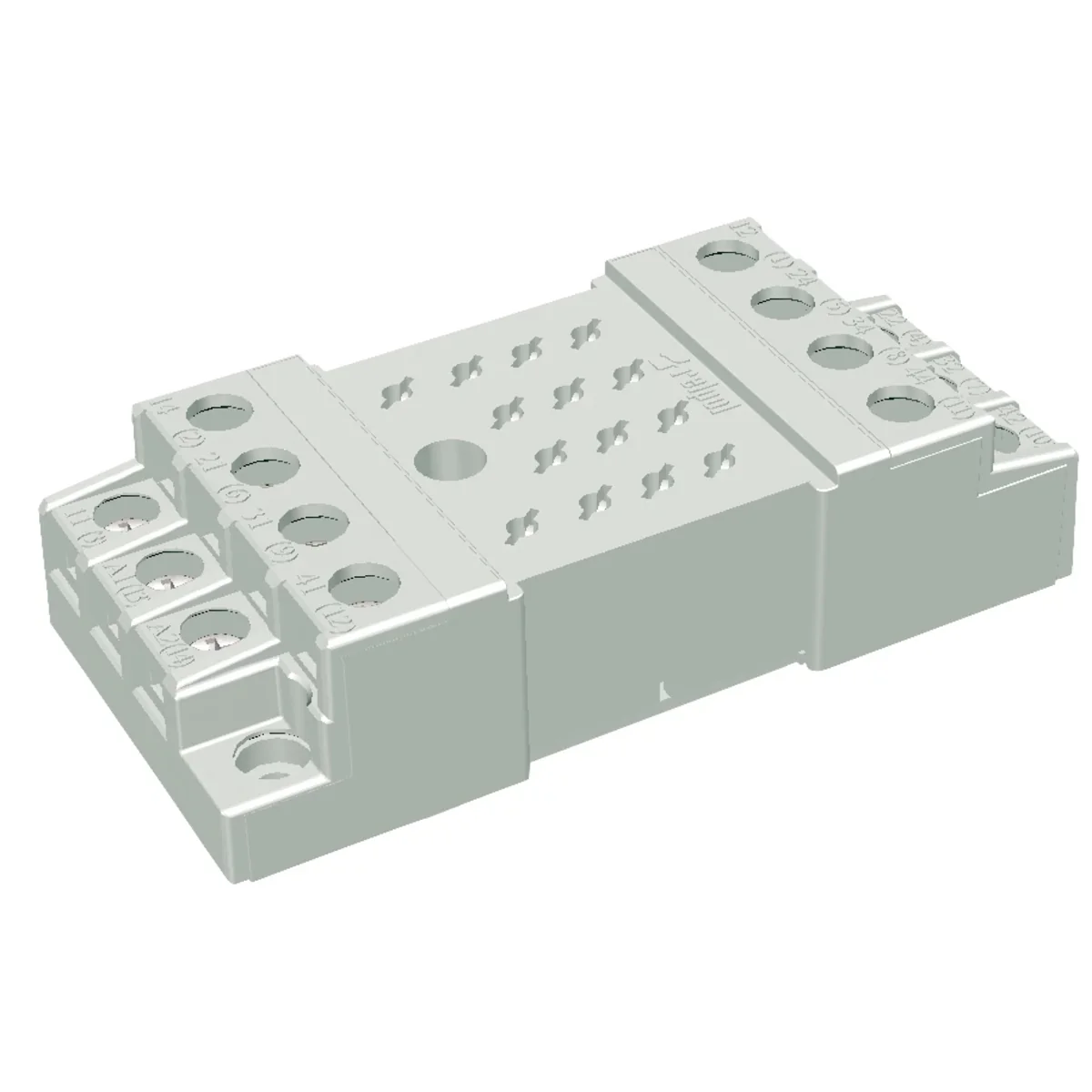

Gniazdo wtykowe, do przekaźnika R15 4P (wersja do gniazd) - kolor szary, szerokość 46 mm.

Bez separacji obwodów.

Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14).

Wyjście / styki - zaciski: 11(3)-12(1)-14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11).

Obciążalność toru: 10 A / 250 V AC.

Wymiary: 81 x 46 x 22, 5 mm.

Montaż na płycie montażowej dwoma wkrętami M3.

Wymiary zestawu: gniazdo GZ14 + przekaźnik R15 4P + obejma GZ14 0737: 81 x 46 x 81 mm.

Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZ14 0737 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.

Dane techniczne

  • Głębokość [mm]
    22.5
  • Szerokość [mm]
    46
  • Wysokość [mm]
    92
  • Liczba pinów
    14
  • Sztuk w opakowaniu
    10
