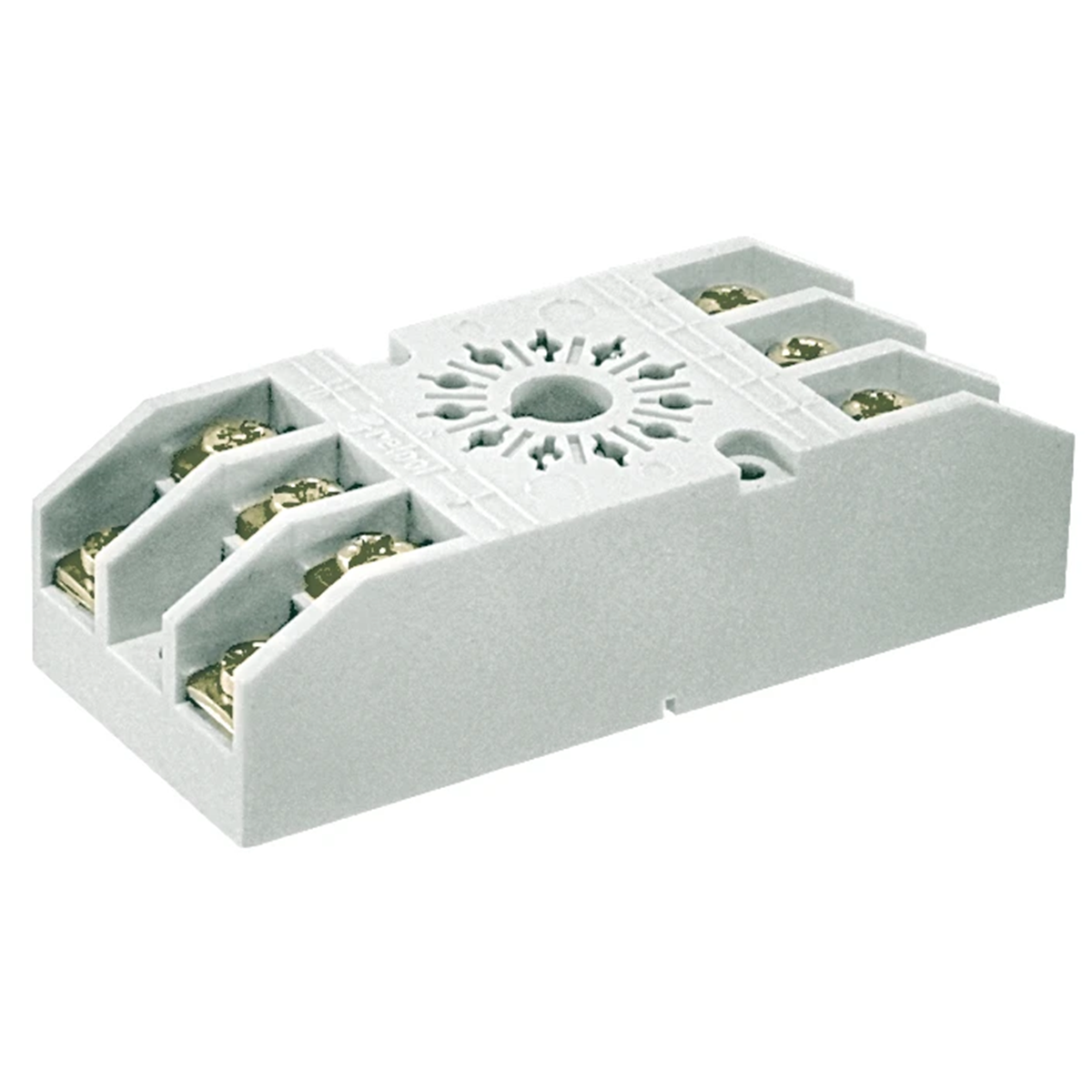

Gniazdo przekaźnika R15 3P GZ11 592017

Indeks lokalny:
APG033RELP
Nr katalogowy:
592017
Producent: RELPOL
Głębokość [mm]: 22.5
Liczba pinów: 11
Napięcie znamionowe [V]: 250
Cena:
8,70 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 18 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu


Gniazdo wtykowe, do przekaźnika R15 2P (wersja do gniazd) - kolor szary, szerokość 38 mm.

Bez separacji obwodów.

Wejście / cewka - zaciski: (+)A1(2) - (-)A2(7).

Wyjście / styki - zaciski: 11(1)-12(4)-14(3); 21(8)-22(5)-24(6).

Obciążalność toru: 10 A / 250 V AC.

Wymiary: 68, 2 x 38 x 24, 2 mm.

Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3.

Wymiary zestawu: gniazdo PZ8 + przekaźnik R15 2P + obejma PZ11 0031: 68, 2 x 38 x 82, 6 mm.

Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu PZ11 0031 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.

Dane techniczne

  • Głębokość [mm]
    22.5
  • Napięcie znamionowe [V]
    250
  • Szerokość [mm]
    35.5
  • Liczba pinów
    11
  • Obciążalność prądowa [A]
    10
  • Wysokość [mm]
    82.8
