Przeznaczenie

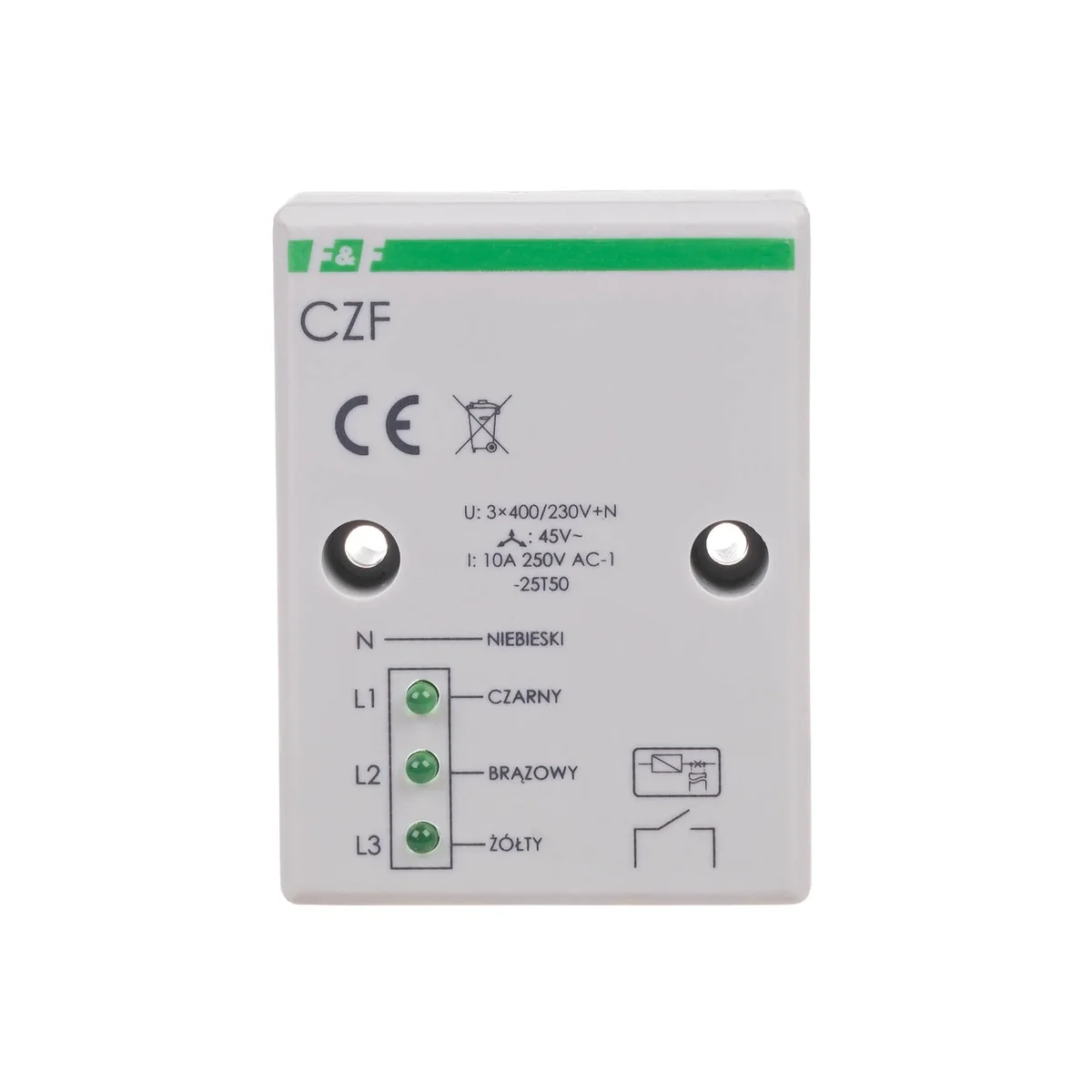

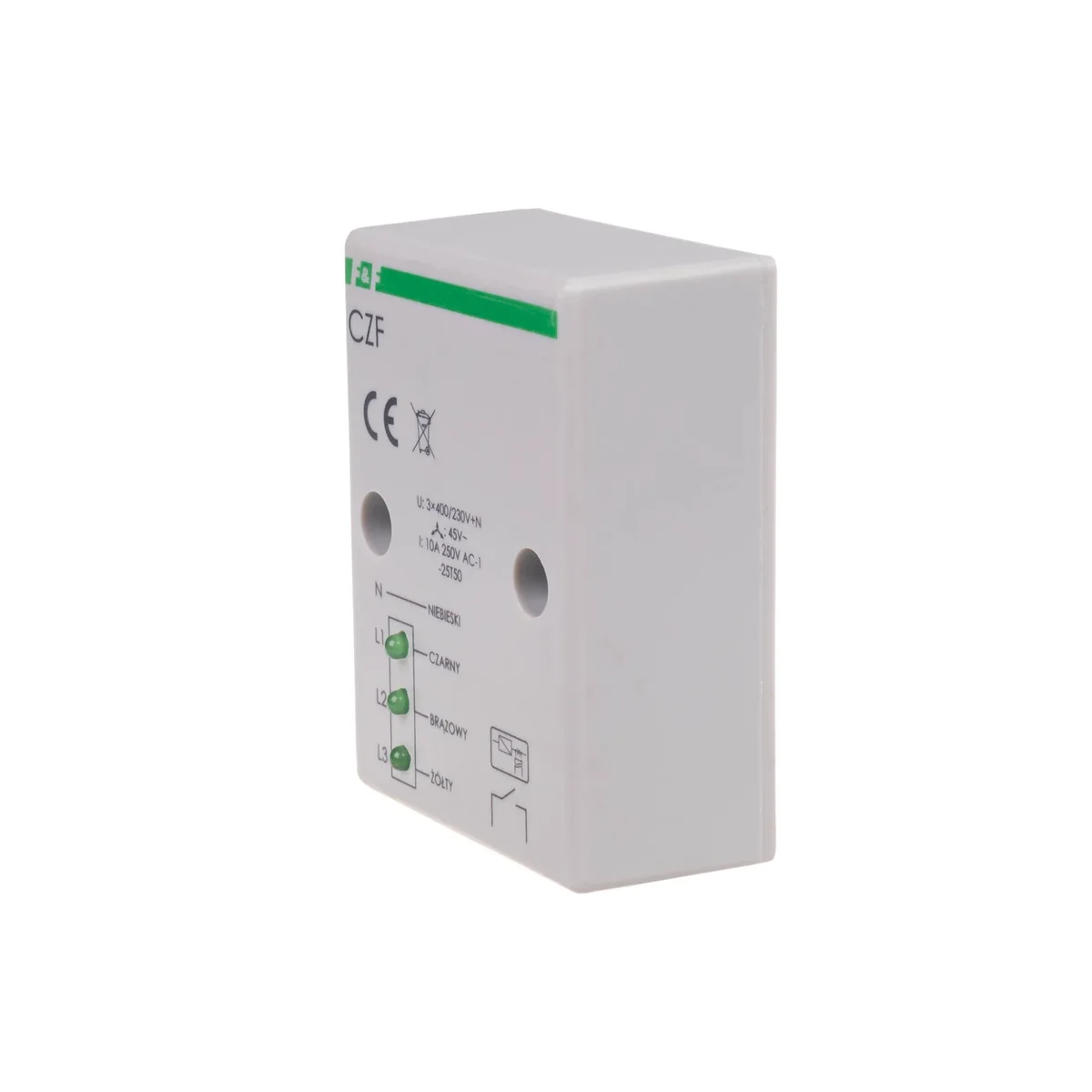

Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Asymetria napięciowa zadziałania [V]

45V~
Histereza napięciowa [V]

5V~
Kontrola zasilania

3×LED zielona
Opóźnienie wyłączenia [s]

4
Przyłącze

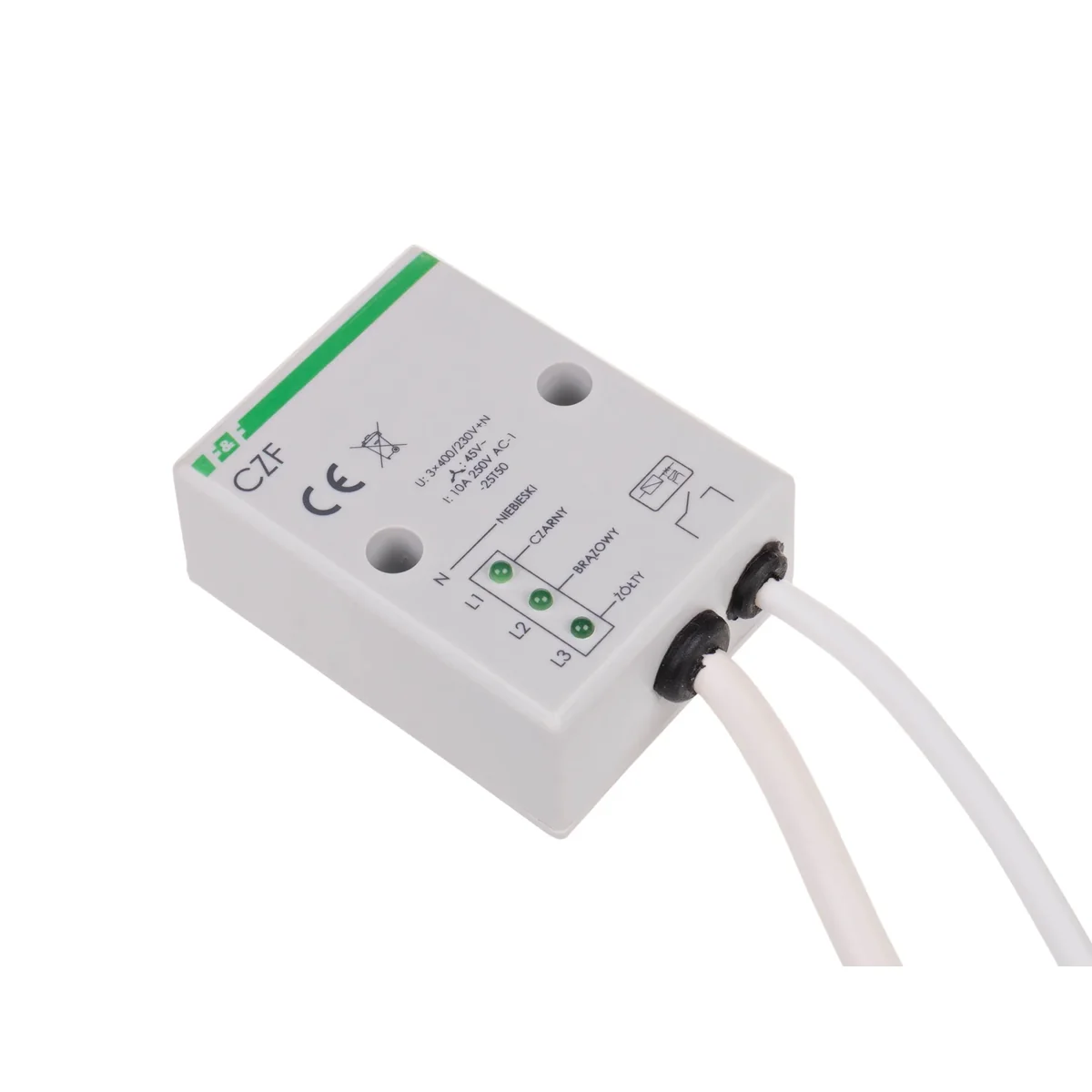

OMY 4×1mm ; 2×0, 75mm, l=0, 5m
Szerokość [mm]

67
Wymiary

1 moduł (18mm)
Zasilanie

3×400/230V+N
Szerokość opakowania [mm]

67
PKWIU

27.12.24.0

Głębokość [mm]

26
Ilość styków

1NO 0NC
Moc [W]

1,6
Prąd obciążenia [A]

<10
Sposób montażu

Na wkręty
Temperatura pracy [°C]

-65
Wysokość [mm]

50
Wysokość opakowania [mm]

50
Waga opakowania [kg]

0.1

Pozostałe dane techniczne

Rodzaj połączenia elektrycznego

Połączenie z końcówką lutowniczą
Znamionowe napięcie sterowania Us dla AC 50 Hz

400 ... 400 V
Kontrola kolejności faz

nie
Funkcja kontroli podnapięciowej

nie
Kontrola asymetrii faz

tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania

4 s
Liczba styków zwiernych

1
Głębokość

65 mm

Z odłączalnymi zaciskami

nie
Rodzaj napięcia sterowania

AC
Detekcja zaniku fazy

tak
Funkcja kontroli nadnapięciowej

nie
Zakres pomiarowy napięcia

140 ... 270 V
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

4 s
Wysokość

90 mm

Rodzaj opakowania	Sztuka	Karton
Ilość	1 szt.	12 szt.
Waga (kg)	0,100	-
Szerokość (m)	0,031	-
Długość (m)	0,095	-
Głębokość (m)	0,070	-
