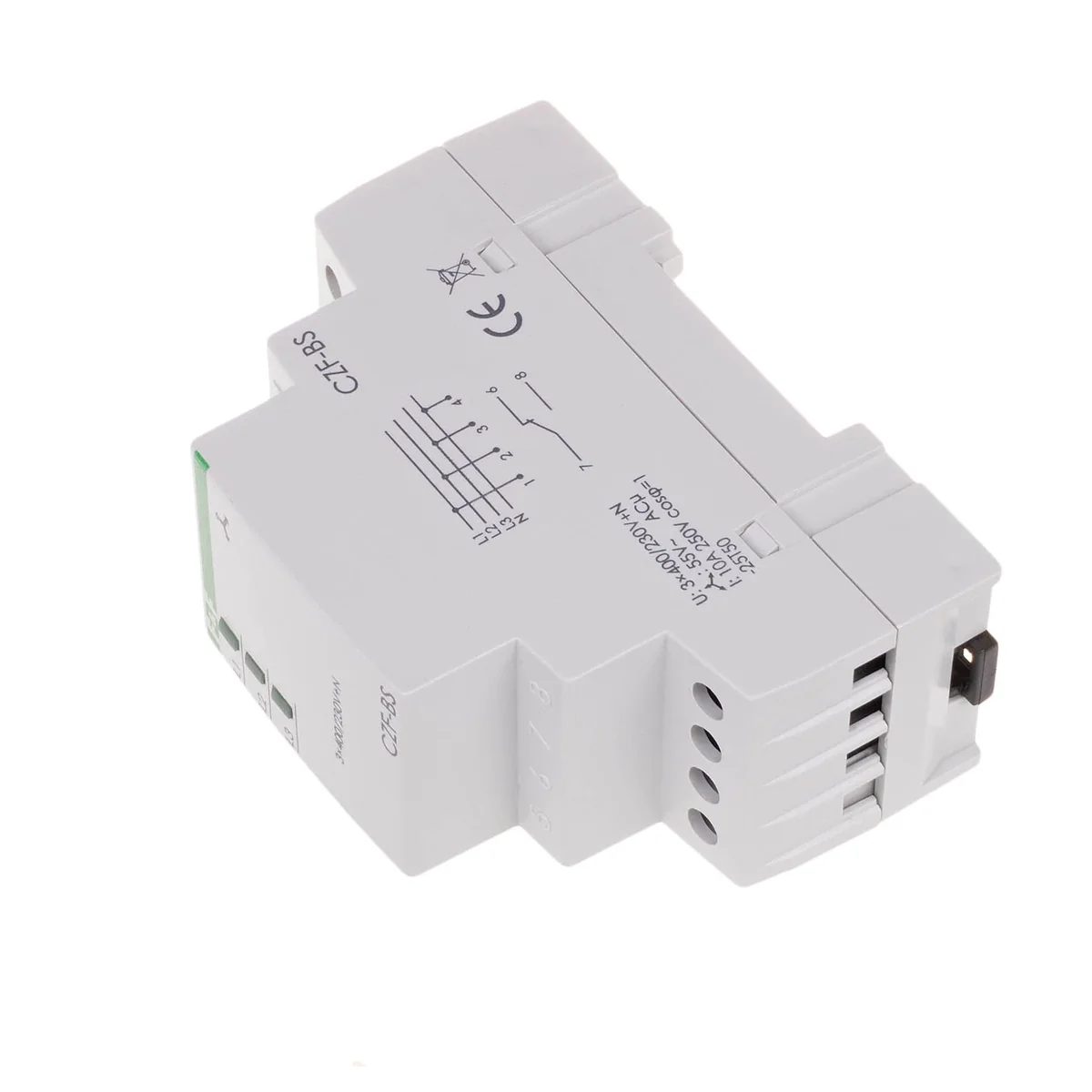

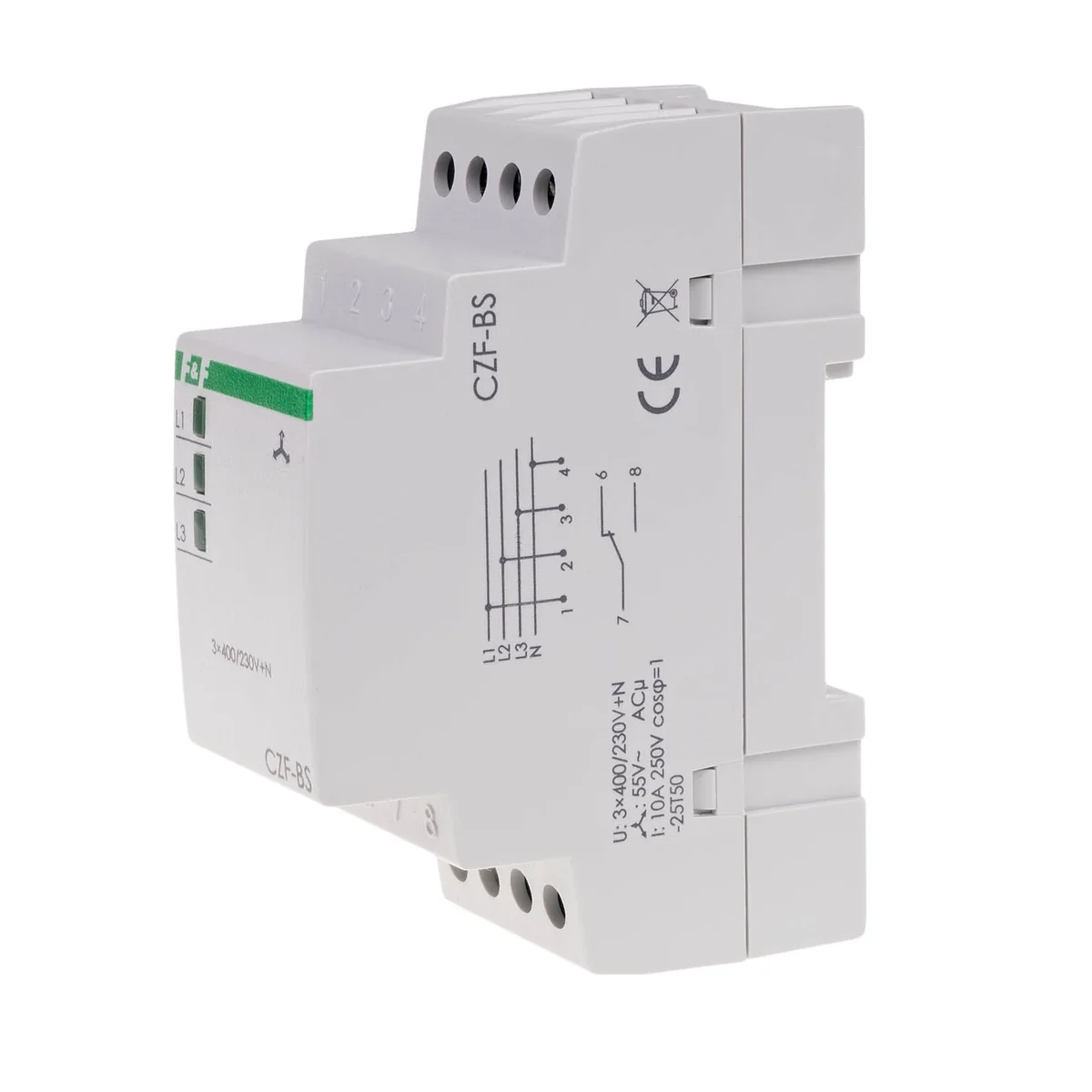

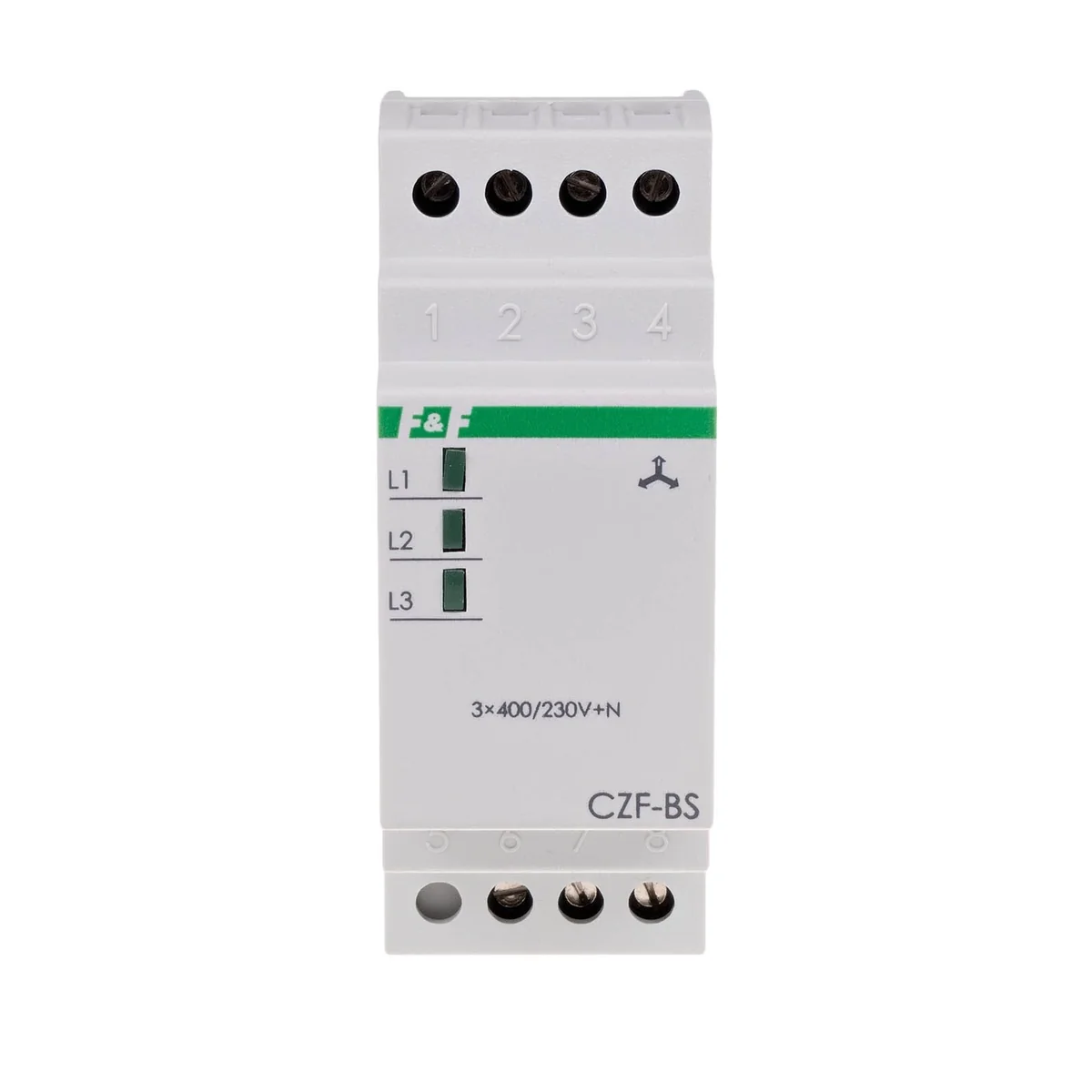

Czujnik zaniku i asymetrii faz CZF-BS CZF-BS
local index:
APL104FIFQ
Catalog No:
CZF-BS
EAN code:
5908312593102
Manufacturer:
F&F
Asymetria napięciowa zadziałania [V]: 55
Histereza napięciowa [V]: 5V~
Ilość styków: 0NO 0NC
Price:
22,46 €
brutto / pcs.
(including VAT 23%)
Delivery in 3h
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print
Ask about the product
Product description
Przeznaczenie
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
Technical data
-
Asymetria napięciowa zadziałania [V]55
-
Ilość styków0NO 0NC
-
Moc [W]1,6
-
Opóźnienie wyłączenia [s]4
-
PrzyłączeZaciski śrubowe 2, 5mm
-
Wymiary2 moduły (35mm)
-
Wysokość opakowania [mm]150
-
Waga opakowania [kg]0.1
-
Histereza napięciowa [V]5V~
-
Kontrola zasilania3×LED zielona
-
MontażNa szynie TH-35
-
Prąd obciążenia [A]<10
-
Temperatura pracy [°C]-25-50
-
Zasilanie3×400/230V+N
-
Szerokość opakowania [mm]40
-
PKWIU27.12.24.0
Other technical data
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Znamionowe napięcie sterowania Us dla AC 50 Hz3 ... 400 V
-
Kontrola kolejności faznie
-
Funkcja kontroli podnapięciowejnie
-
Kontrola asymetrii faztak
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania4 s
-
Liczba styków przełącznych1
-
Głębokość65 mm
-
Z odłączalnymi zaciskaminie
-
Rodzaj napięcia sterowaniaAC
-
Detekcja zaniku fazytak
-
Funkcja kontroli nadnapięciowejnie
-
Zakres pomiarowy napięcia140 ... 270 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania4 s
-
Wysokość90 mm
Manufacturer details
-
ManufacturerF&F Filipowski S.K.
-
Address95-200 Pabianice Konstantynowska 79/81 Polska
-
E-mail
Bulk packaging
| A kind of package | Sztuka |
| Quantity | 1 pcs. |
| Weight (kg) | 0,098 |
| Width (m) | 0,041 |
| Length (m) | 0,095 |
| Depth (m) | 0,070 |
