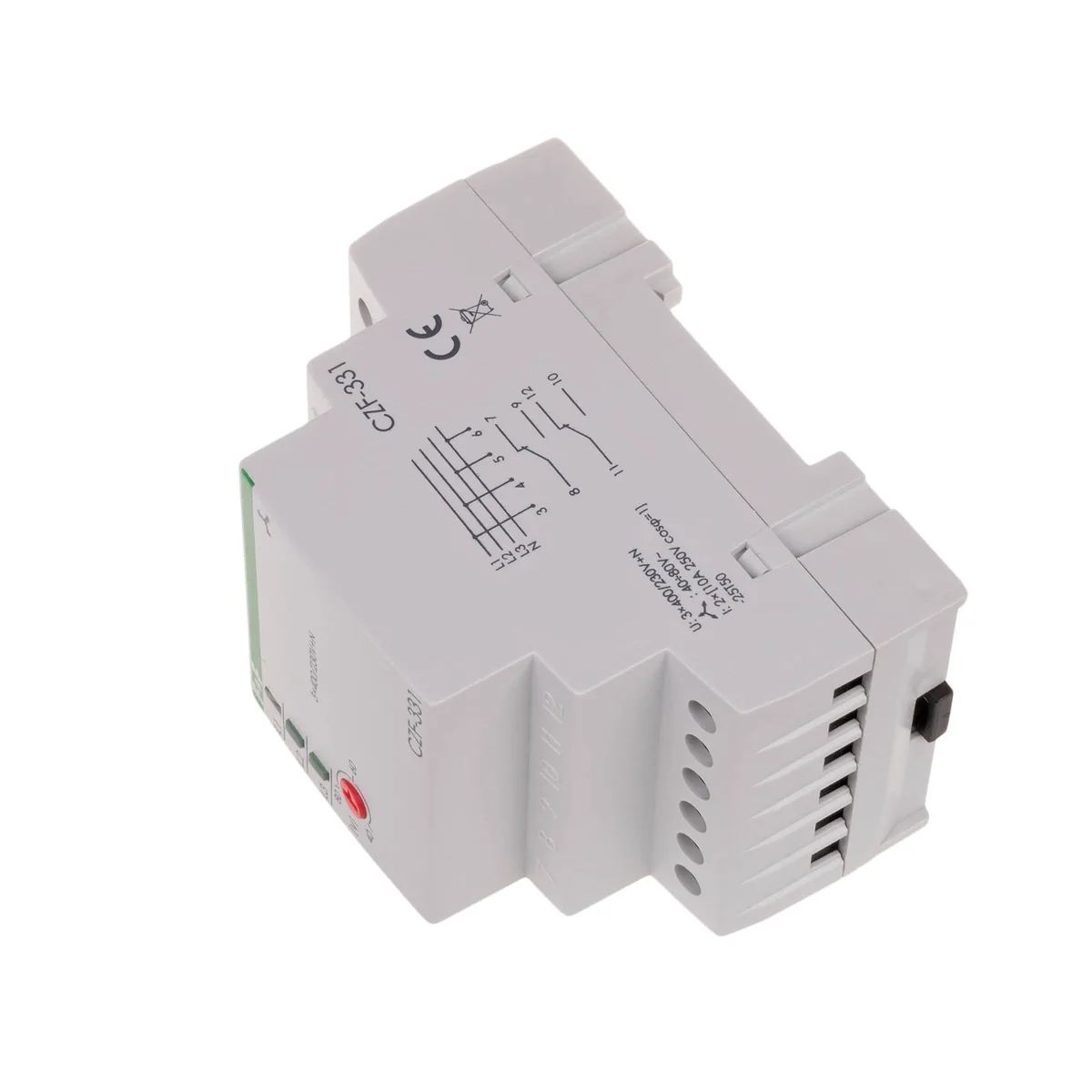

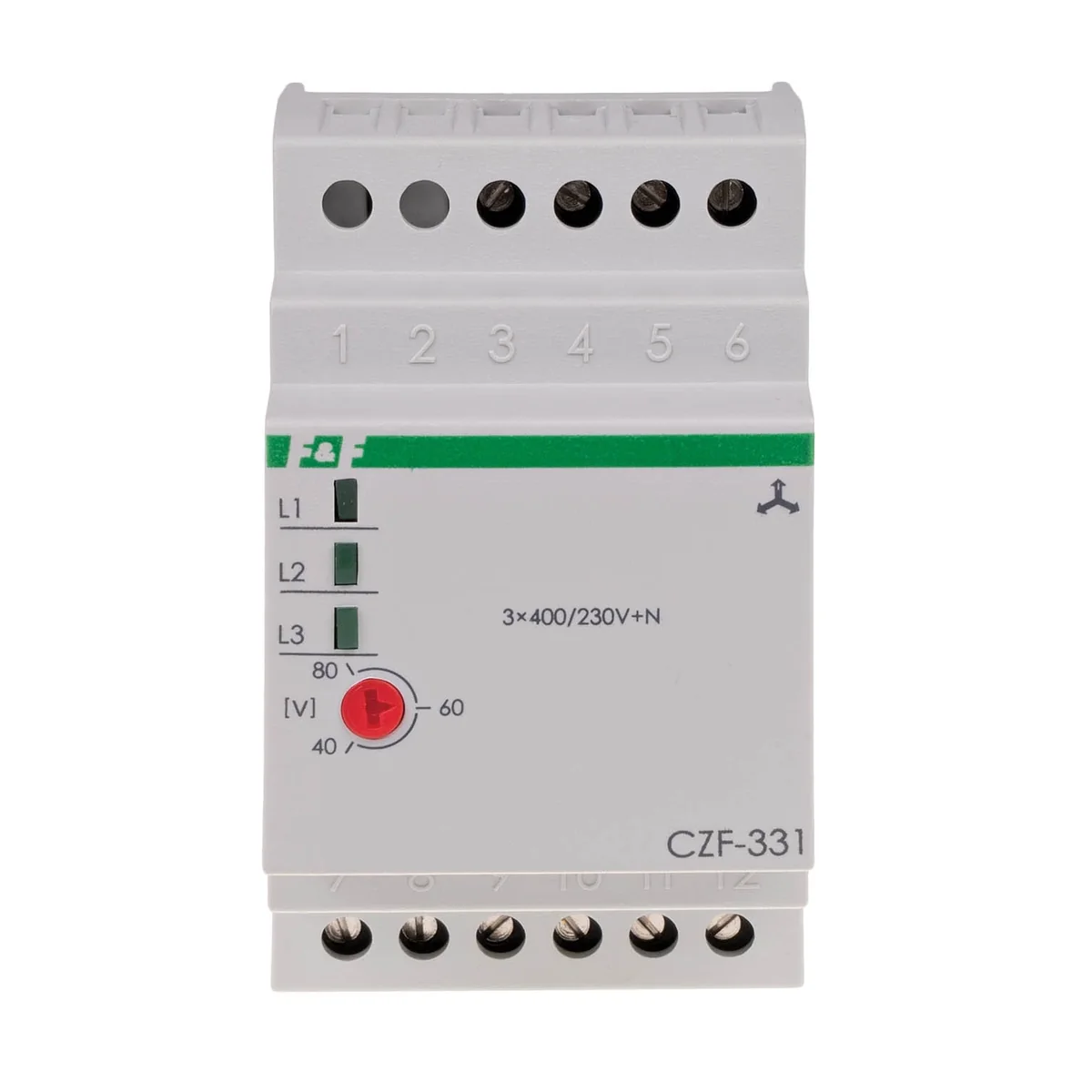

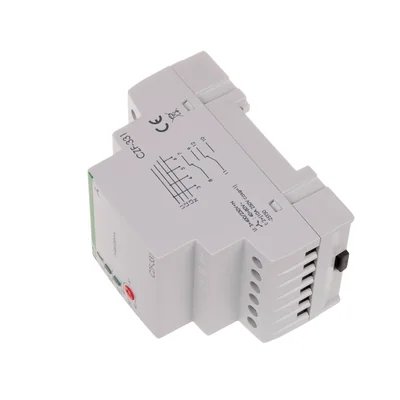

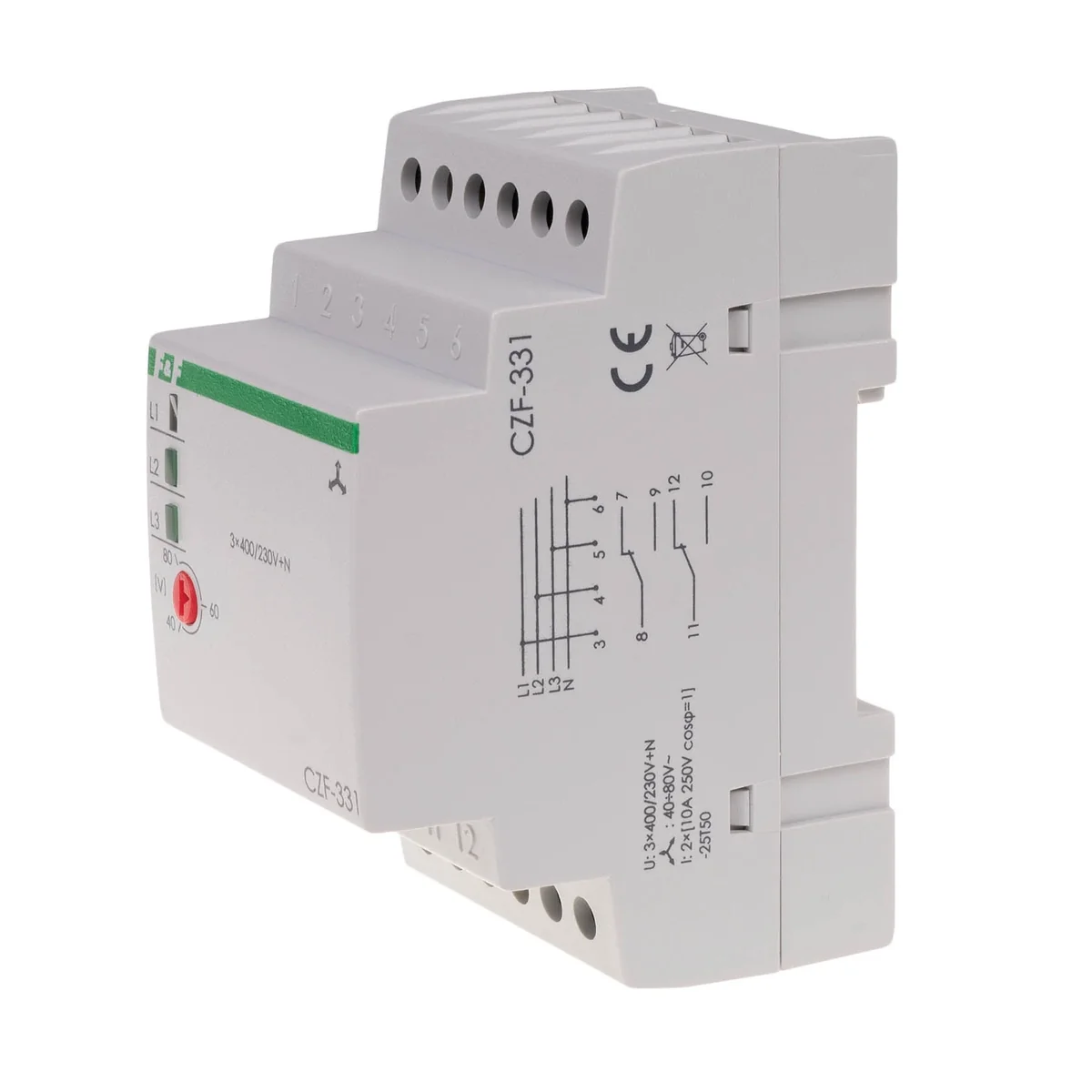

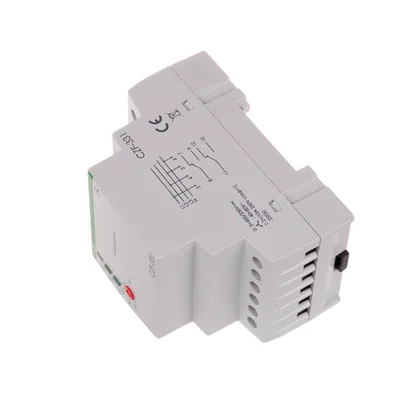

Czujnik zaniku i asymetrii faz CZF-331 CZF-331
Indeks lokalny:
APL203FIFQ
Nr katalogowy:
CZF-331
Kod EAN:
5908312593157
Producent:
F&F
Asymetria napięciowa zadziałania [V]: 40-55
Histereza napięciowa [V]: 5V~
Ilość styków: 0NO 0NC
Cena:
31,29 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Przeznaczenie
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika. Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. UWAGA!
Zastosowanie dwóch styków przełącznych przekaźnika pozwala na podłączenie dodatkowego urządzenia lub układu kontrolowanego oraz układu sygnalizacji wizualnej lub dźwiękowej informującego o zadziałaniu przekaźnika, ti. wyłączeniu silnika.
Dane techniczne
-
Asymetria napięciowa zadziałania [V]40-55
-
Ilość styków0NO 0NC
-
Moc [W]1,2
-
Opóźnienie wyłączenia [s]4
-
PrzyłączeZaciski śrubowe 2, 5mm
-
Wymiary3 moduły (52, 5mm)
-
Wysokość opakowania [mm]150
-
Waga opakowania [kg]0.1
-
Histereza napięciowa [V]5V~
-
Kontrola zasilania3×LED zielona
-
MontażNa szynie TH-35
-
Prąd obciążenia [A]2x8
-
Temperatura pracy [°C]-25-40
-
Zasilanie3×400/230V+N
-
Szerokość opakowania [mm]60
-
PKWIU27.12.24.0
Pozostałe dane techniczne
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Znamionowe napięcie sterowania Us dla AC 50 Hz3 ... 400 V
-
Kontrola kolejności faznie
-
Funkcja kontroli podnapięciowejnie
-
Kontrola asymetrii faztak
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania4 s
-
Liczba styków przełącznych2
-
Głębokość65 mm
-
Z odłączalnymi zaciskaminie
-
Rodzaj napięcia sterowaniaAC
-
Detekcja zaniku fazytak
-
Funkcja kontroli nadnapięciowejnie
-
Zakres pomiarowy napięcia140 ... 270 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania4 s
-
Wysokość90 mm
Opakowania zbiorcze
| Rodzaj opakowania | Sztuka |
| Ilość | 1 szt. |
| Waga (kg) | 0,128 |
| Szerokość (m) | 0,056 |
| Długość (m) | 0,095 |
| Głębokość (m) | 0,070 |
