Czujnik zaniku i asymetrii faz CZF-310 CZF-310

Name: Czujnik zaniku i asymetrii faz CZF-310
Brand: F&F
SKU: APL109FIFQ
Price: 94.25 PLN
Availability: InStock

Indeks lokalny:

APL109FIFQ

Nr katalogowy:

CZF-310

Kod EAN:

5908312593126

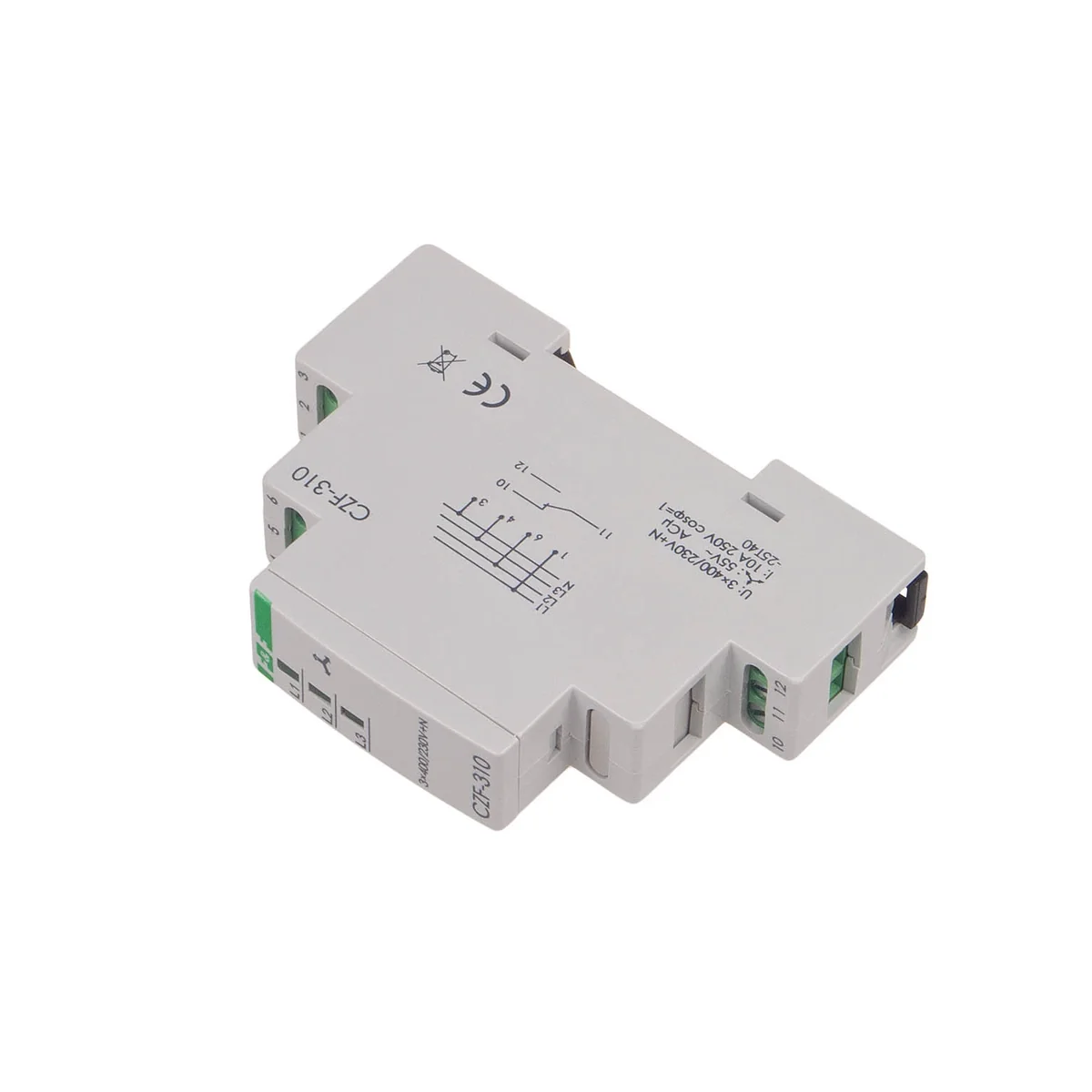

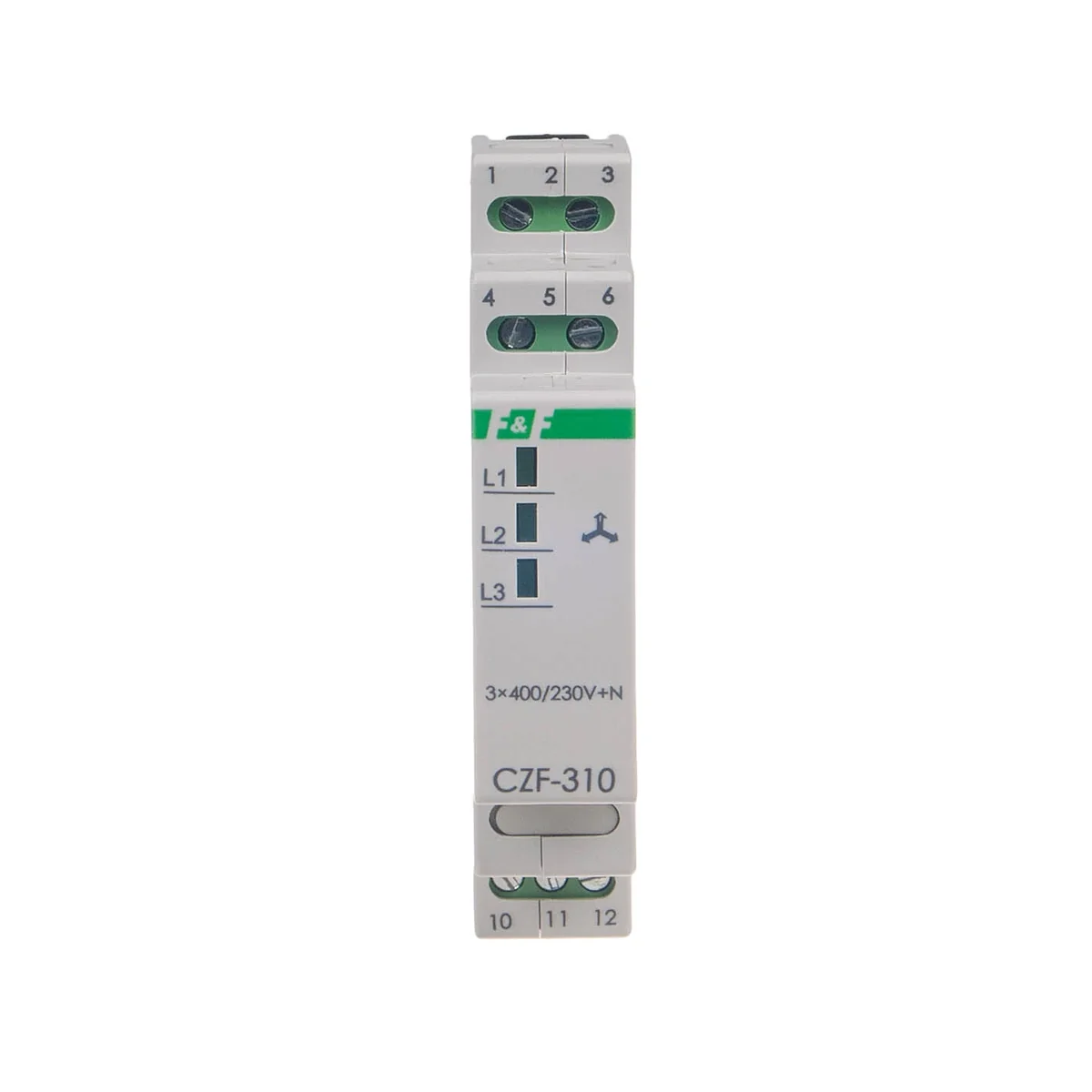

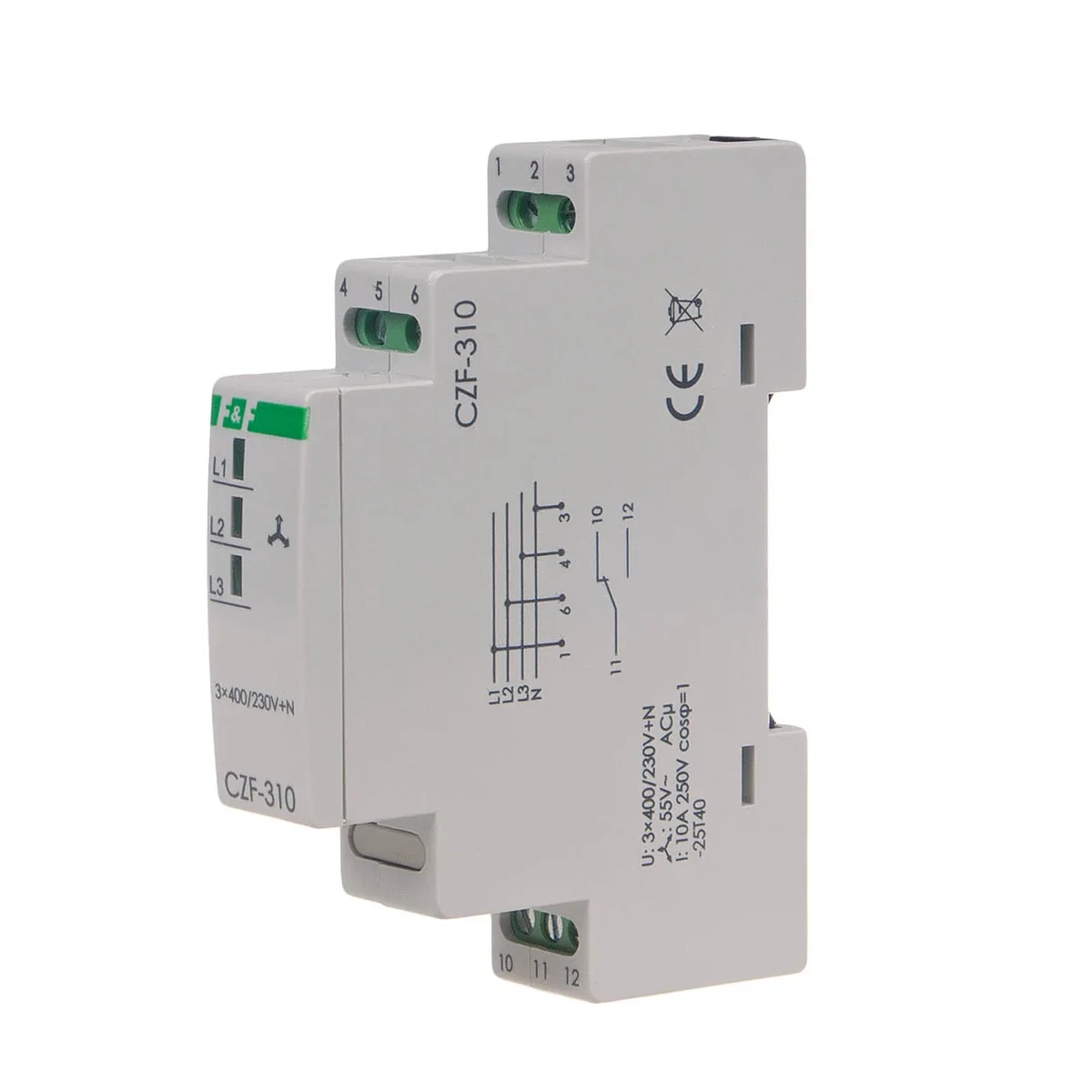

Kliknij zdjęcie, aby powiększyć

Producent: F&F

Asymetria napięciowa zadziałania [V]: 55

Histereza napięciowa [V]: 5V~

Ilość styków: 0NO 0NC

Zobacz cały opis

Cena:

94,25 zł

brutto / szt.

(w tym VAT 23%)

Dostępne 28 szt.

Ilość szt.

(wielokrotność:

)

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Opakowania zbiorcze Pliki do pobrania

Opis produktu

Przeznaczenie
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne

Asymetria napięciowa zadziałania [V]

55
Ilość styków

0NO 0NC
Moc [W]

0,56
Opóźnienie wyłączenia [s]

4
Przyłącze

Zaciski śrubowe 2, 5mm
Wymiary

1 moduł (18mm)
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1

Histereza napięciowa [V]

5V~
Kontrola zasilania

3×LED zielona
Montaż

Na szynie TH-35
Prąd obciążenia [A]

<10
Temperatura pracy [°C]

-25-40
Zasilanie

3×400/230V+N
Szerokość opakowania [mm]

20
PKWIU

27.12.24.0

Pozostałe dane techniczne

Rodzaj połączenia elektrycznego

Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz

3 ... 400 V
Kontrola kolejności faz

nie
Funkcja kontroli podnapięciowej

nie
Kontrola asymetrii faz

tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania

4 s
Liczba styków przełącznych

1
Głębokość

65 mm

Z odłączalnymi zaciskami

nie
Rodzaj napięcia sterowania

AC
Detekcja zaniku fazy

tak
Funkcja kontroli nadnapięciowej

nie
Zakres pomiarowy napięcia

140 ... 270 V
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

4 s
Wysokość

90 mm

Opakowania zbiorcze

Rodzaj opakowania	Sztuka	Karton
Ilość	1 szt.	12 szt.
Waga (kg)	0,070	-
Szerokość (m)	0,019	-
Długość (m)	0,095	-
Głębokość (m)	0,070	-
