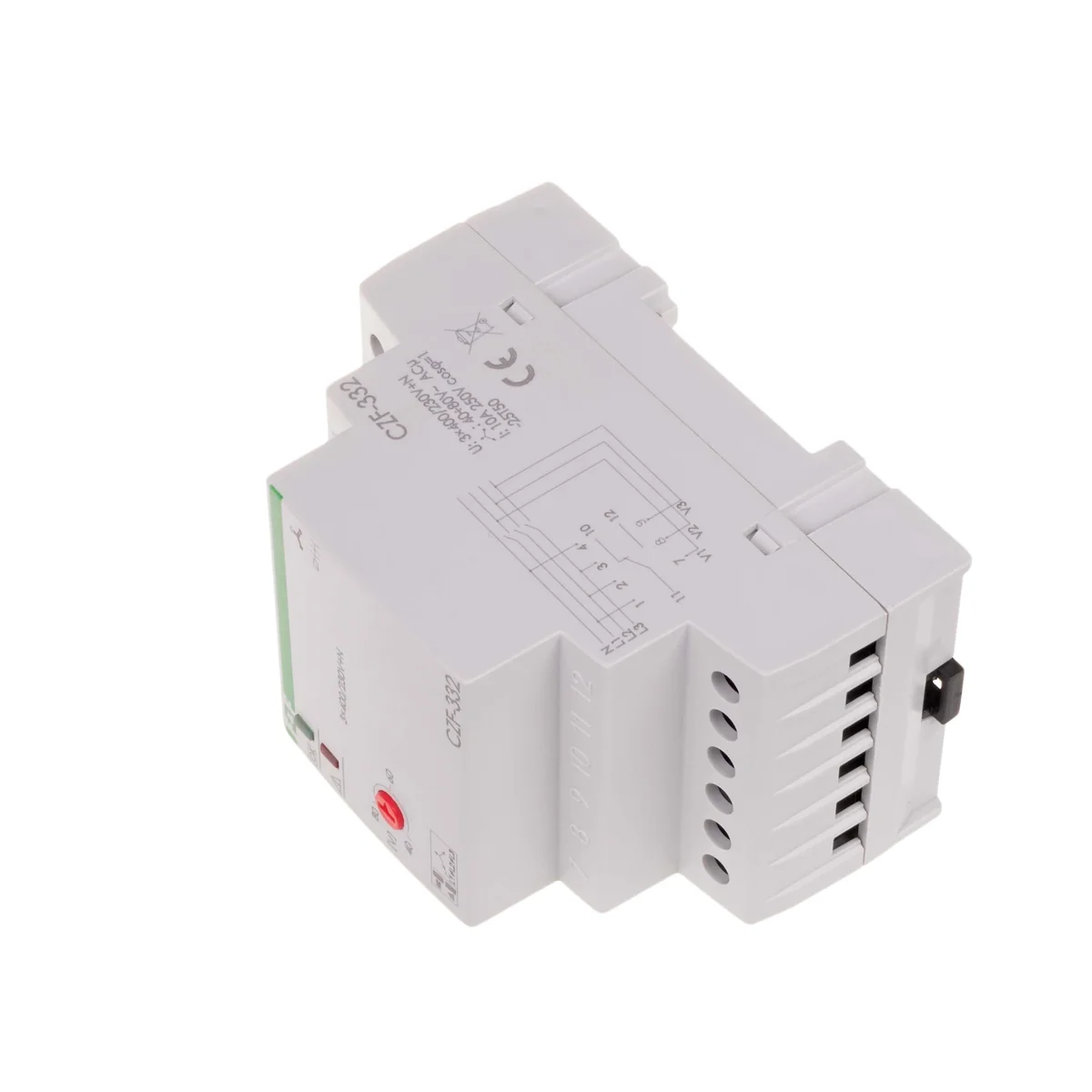

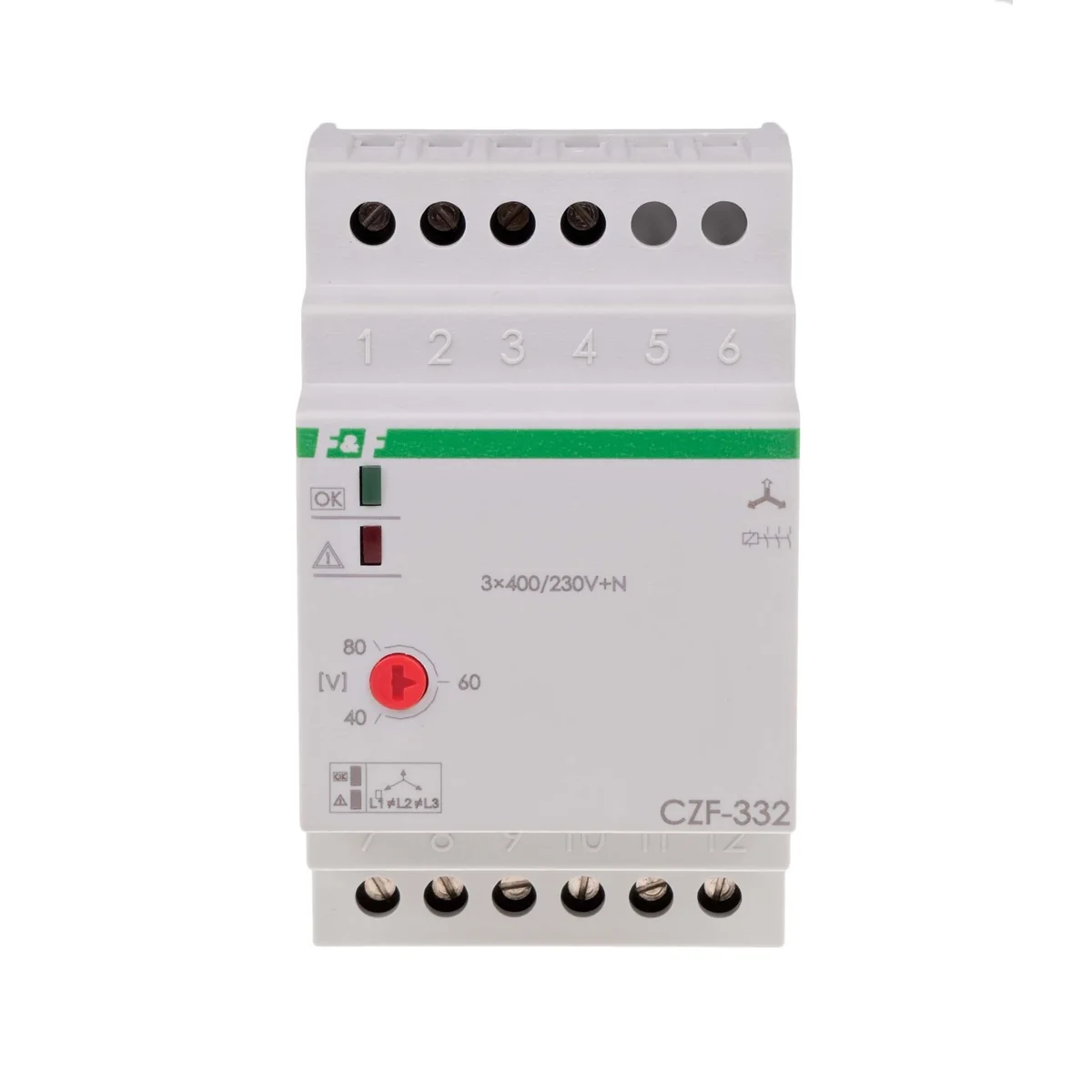

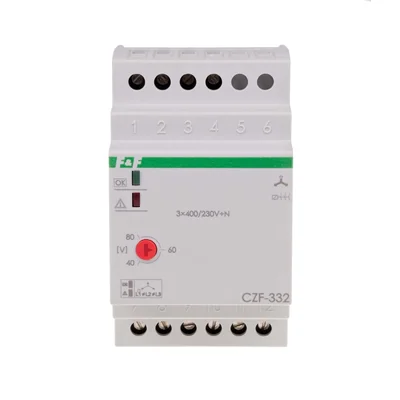

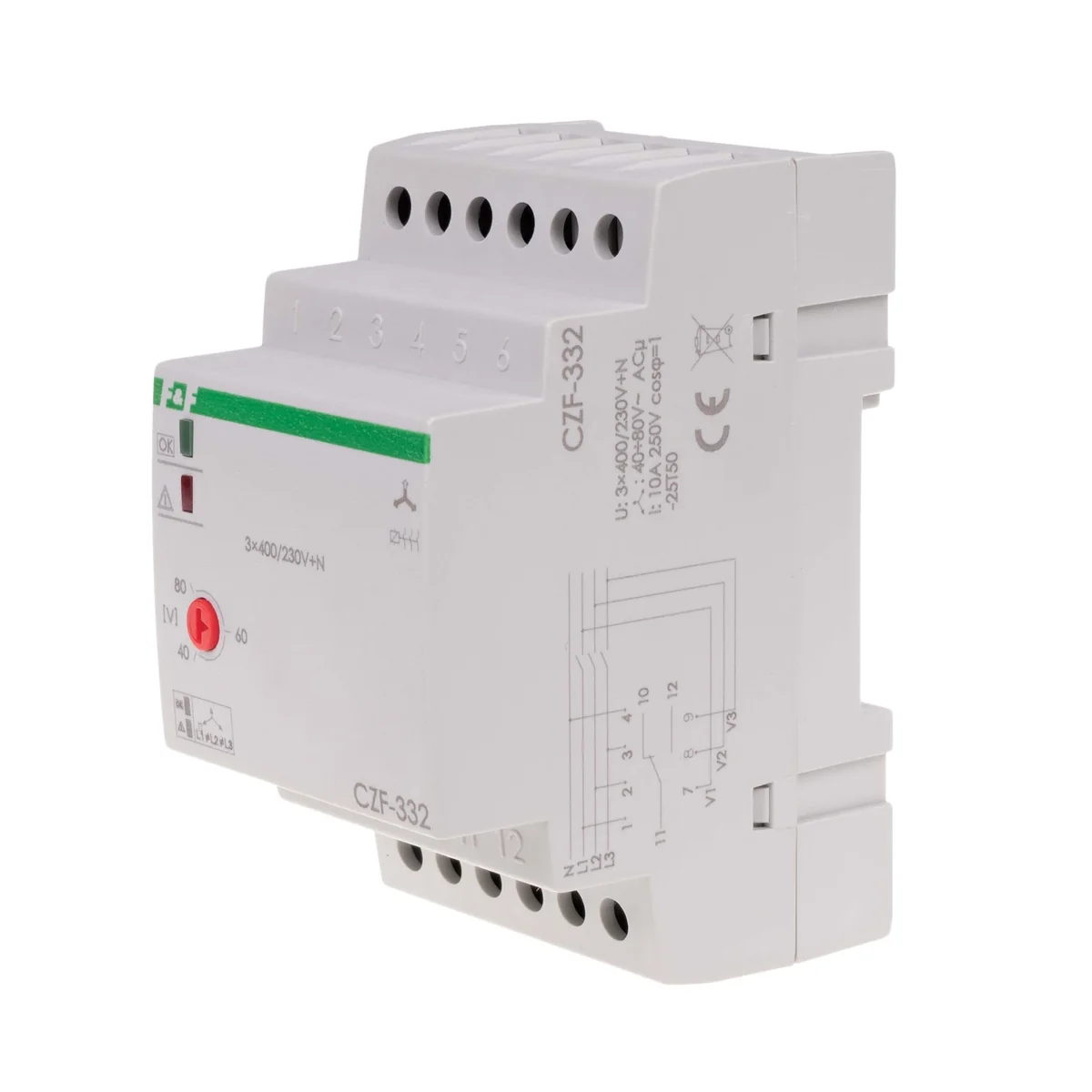

Czujnik zaniku faz z kontrolą styczn. CZF-332 CZF-332

Indeks lokalny:
APL205FIFQ
Nr katalogowy:
CZF-332
Kod EAN:
5908312593218
Producent: F&F
Asymetria napięciowa zadziałania [V]: 40-55
Histereza napięciowa [V]: 5V~
Ilość styków: 0NO 0NC
Cena:
31,33 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie
Czujnik zaniku fazy z kontrolą styków stycznika przeznaczone są do zabezpieczenia silników  elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika. Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne

  • Asymetria napięciowa zadziałania [V]
    40-55
  • Ilość styków
    0NO 0NC
  • Napięcie zadziałania [V]
    175-190
  • Prąd obciążenia [A]
    10
  • Sposób montażu
    Na wkręty
  • Wymiary
    3 moduły (52, 5mm)
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1
  • Histereza napięciowa [V]
    5V~
  • Moc [W]
    1,6
  • Opóźnienie wyłączenia [s]
    4
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Temperatura pracy [°C]
    -25-40
  • Zasilanie
    3×400/230V+N
  • Szerokość opakowania [mm]
    60
  • PKWIU
    27.12.24.0

Pozostałe dane techniczne

  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    3 ... 400 V
  • Kontrola kolejności faz
    nie
  • Funkcja kontroli podnapięciowej
    nie
  • Kontrola asymetrii faz
    tak
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania
    4 s
  • Liczba styków przełącznych
    1
  • Głębokość
    65 mm
  • Z odłączalnymi zaciskami
    nie
  • Rodzaj napięcia sterowania
    AC
  • Detekcja zaniku fazy
    tak
  • Funkcja kontroli nadnapięciowej
    nie
  • Zakres pomiarowy napięcia
    140 ... 270 V
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
    4 s
  • Wysokość
    90 mm

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,121
Szerokość (m) 0,056
Długość (m) 0,095
Głębokość (m) 0,070
