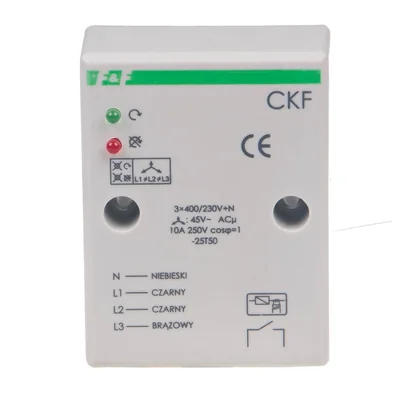

Czujnik kolejności i zaniku faz CKF CKF

Index local:

APL150FIFQ

Numéro de catalogue:

CKF

Code EAN:

5908312593027

Cliquer sur la photo pour l'agrandir

Producteur: F&F

Asymetria napięciowa zadziałania [V]: 45V~

Histereza napięciowa [V]: 5V~

Ilość styków: 1NO 0NC

Voir la description complète

Prix:

86,83 zł

brutto / pcs.

(y compris la TVA 23%)

Accessible 19 pcs.

Quantité pcs.

(plusieurs:

)

Ajouter à la demande de devis

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Description du fabricant Détails du fabricant Emballage en vrac Fichiers à télécharger

Description du produit

Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Données techniques

Asymetria napięciowa zadziałania [V]

45V~
Ilość styków

1NO 0NC
Opóźnienie wyłączenia [s]

4
Przyłącze

OMY 4×1mm ; 2×0, 75mm, l=0, 5m
Sygnalizacja niewłaściwej kolejności faz

LED czerwona
Temperatura pracy [°C]

-25-40
Zasilanie [V]

3×400/230V+N
Szerokość opakowania [mm]

20
PKWIU

27.12.23.0

Histereza napięciowa [V]

5V~
Moc [W]

1,6
Prąd obciążenia [A]

<10
Sposób montażu

Na wkręty
Sygnalizacja zasilania / właściwa kolejność faz

LED zielona
Zasilanie

3×400/230V+N
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1

Autres données techniques

Rodzaj połączenia elektrycznego

Połączenie z końcówką lutowniczą
Wymagane zewnętrzne źródło zasilania

tak
Napięcie zasilające dla AC 50 Hz

150 ... 280 V
Detekcja zaniku fazy

tak
Funkcja kontroli nadnapięciowej

nie
Minimalna regulowana zwłoka czasowa przy podaniu zasilania

3.5 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania

1.5 s
Liczba styków rozwiernych

1
Liczba styków przełącznych

0
Napięcie pracy dla AC 50 Hz

150 ... 280 V
Szerokość

51 mm
Głębokość

26 mm

Z odłączalnymi zaciskami

nie
Rodzaj napięcia zasilającego

AC
Kontrola kolejności faz

tak
Funkcja kontroli podnapięciowej

tak
Kontrola asymetrii faz

tak
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania

3.5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

1.5 s
Liczba styków zwiernych

0
Rodzaj napięcia zasilania

AC
Znamionowy prąd załączania

10 A
Wysokość

67 mm

Description du fabricant

automatyka domowa i przemysłowa

CKF

Czujnik kolejności i zaniku fazy CKF

Kontrola faz i ochrona silników trójfazowych

Pokaż więcej

Dlaczego warto wybrać CKF?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Próg asymetrii 45 V

Min. napięcie fazy 150V, maks. napięcie fazy 280V

Opóźnienie wyłączenia 4 s

Separowany styk 1 × NO

Pobór mocy 1,6W

Montaż natynkowy IP20

Ochrona przed zanikiem i asymetrią

CKF odłącza silnik przy zaniku napięcia w co najmniej jednej fazie lub przy asymetrii napięciowej przekraczającej 45 V. Dzięki temu ogranicza ryzyko przegrzania, przeciążenia i uszkodzenia silnika w instalacjach trójfazowych.

Blokada błędnej kolejności faz

Urządzenie kontroluje kolejność faz przed czujnikiem i nie pozwala na uruchomienie silnika, gdy podłączenie mogłoby spowodować niepożądaną zmianę kierunku obrotów. To ważne w napędach, pompach, wentylatorach i maszynach wymagających właściwego kierunku wirowania.

Stabilna praca ze stycznikiem

Separowany styk 1 × NO może pracować w obwodzie cewki stycznika załączającego silnik. Opóźnienie wyłączenia 4 s pomaga uniknąć reakcji na krótkotrwałe spadki napięcia, zwiększając niezawodność układu sterowania.

Niezawodna kontrola

Monitoruje kluczowe parametry sieci trójfazowej przed uruchomieniem silnika.

Prosta integracja

Styk NO umożliwia włączenie w obwód sterowania stycznikiem.

Czytelna diagnostyka

Diody LED ułatwiają szybką ocenę stanu zasilania.

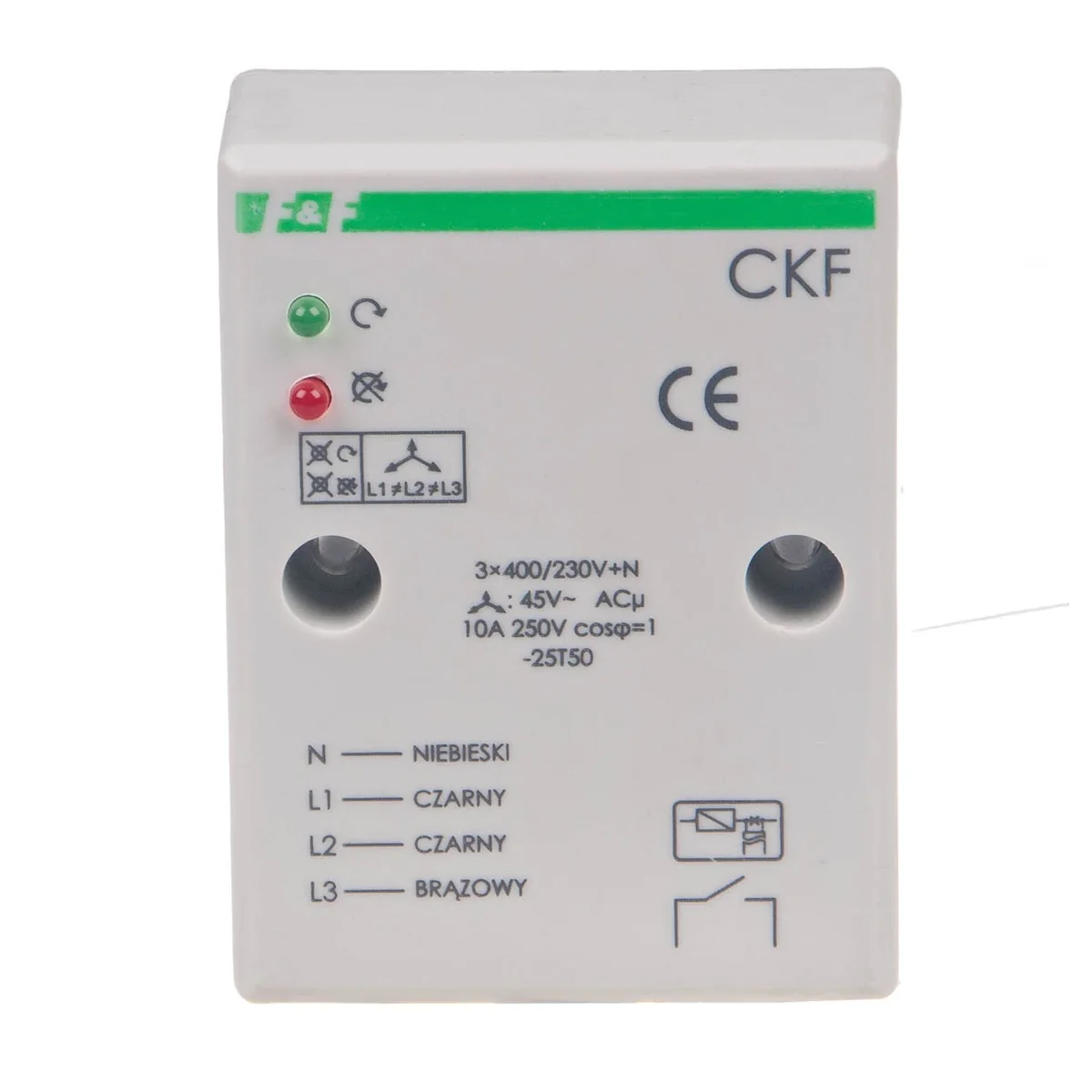

CKF – wizualizacja urządzenia

Poznaj inne zalety CKF

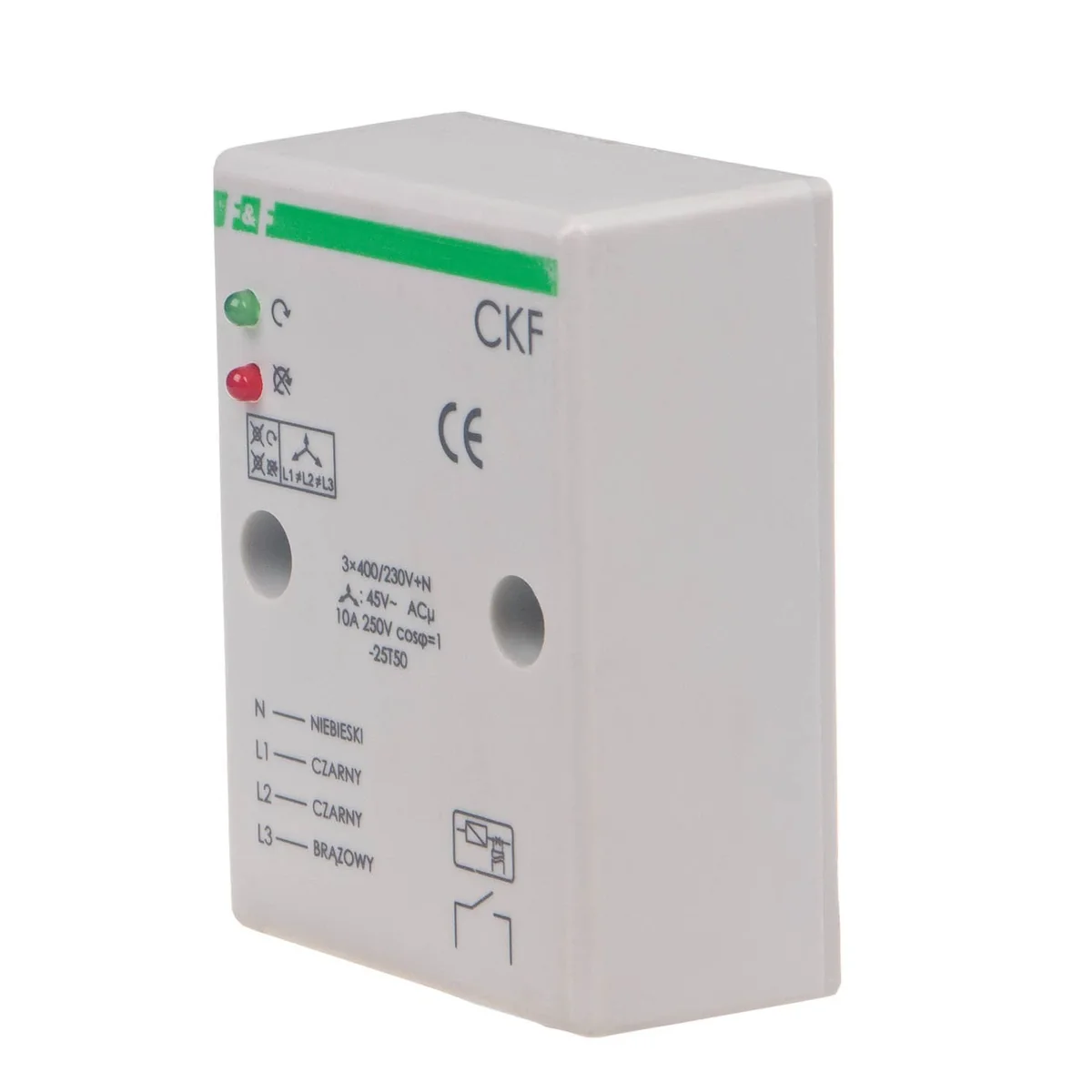

Obudowa natynkowa

Kompaktowa obudowa przystosowana do montażu natynkowego pozwala umieścić urządzenie bezpośrednio przy instalacji sterowania.

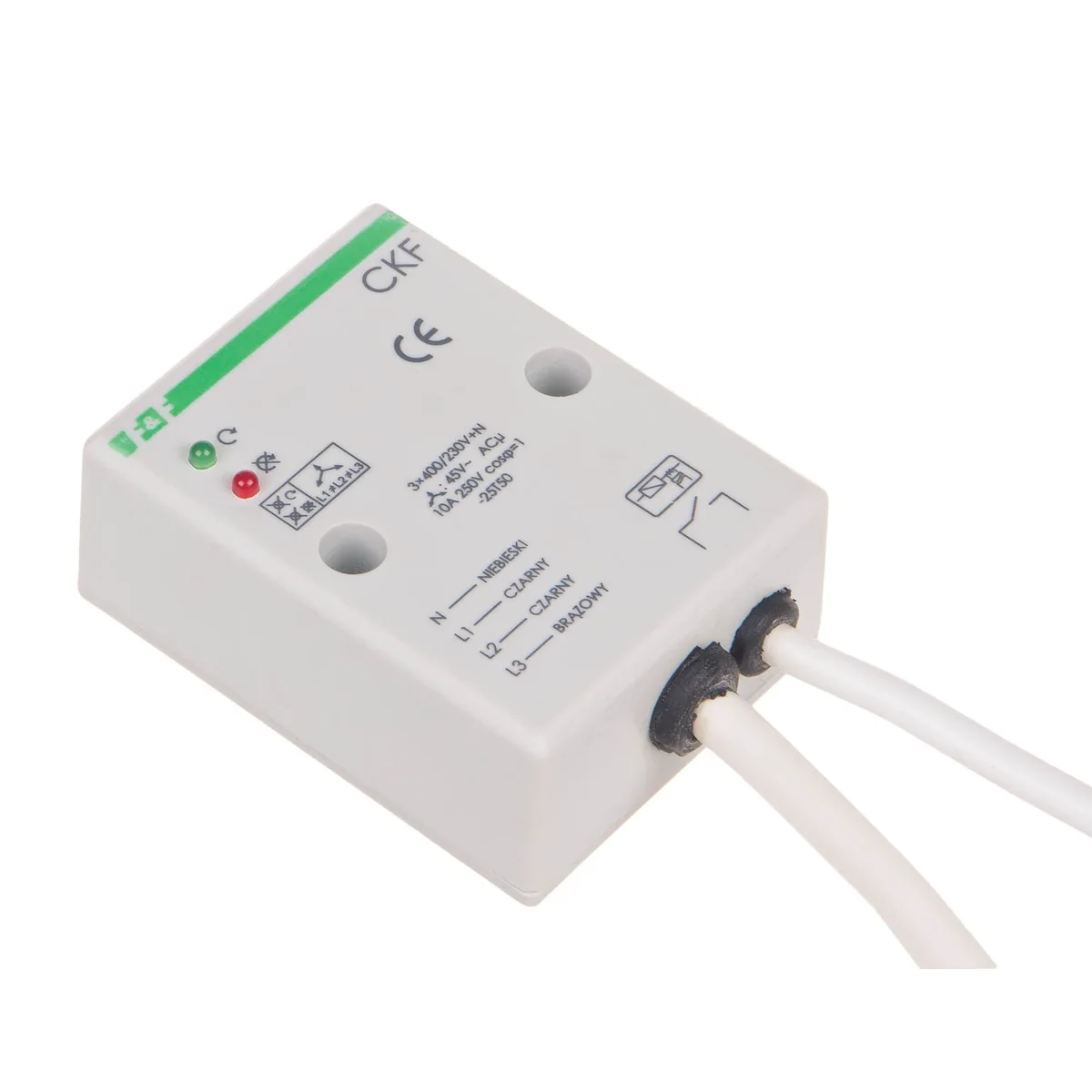

Wyprowadzone przewody przyłączeniowe

Z obudowy wyprowadzono przewody OMY do podłączenia faz, przewodu neutralnego oraz obwodu styku przekaźnika.

Dwie diody sygnalizacyjne

Na froncie widoczne są dwie diody LED informujące o poprawnym zasilaniu lub nieprawidłowej kolejności faz.

Brak zewnętrznych nastaw

Na obudowie nie ma widocznych pokręteł ani przełączników regulacyjnych, ponieważ próg asymetrii jest stały.

Kompaktowe wymiary obudowy

Widoczna, niewielka forma urządzenia odpowiada wymiarom 51 × 67 × 26 mm, ułatwiając montaż w ograniczonej przestrzeni.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary

Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami

Nie

Wymagane zewnętrzne źródło zasilania

Tak

Kontrola kolejności faz

Tak

Detekcja zaniku fazy

Tak

Funkcja kontroli podnapięciowej

Tak

Funkcja kontroli nadnapięciowej

Nie

Kontrola asymetrii faz

Tak

Minimalna regulowana zwłoka czasowa przy zaniku zasilania

1,5 s

Liczba styków zwiernych

Rodzaj połączenia elektrycznego

Połączenie z końcówką lutowniczą

Napięcie zasilające dla AC 50 Hz

150-280 V

Minimalna regulowana zwłoka czasowa przy podaniu zasilania

3,5 s

Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania

3,5 s

Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

1,5 s

Liczba styków rozwiernych

Liczba styków przełącznych

Napięcie pracy dla AC 50 Hz

150-280 V

Znamionowy prąd załączania

10 A

Szerokość

51 mm

Wysokość

67 mm

Głębokość

26 mm

Rodzaj napięcia zasilającego

Rodzaj napięcia zasilania
