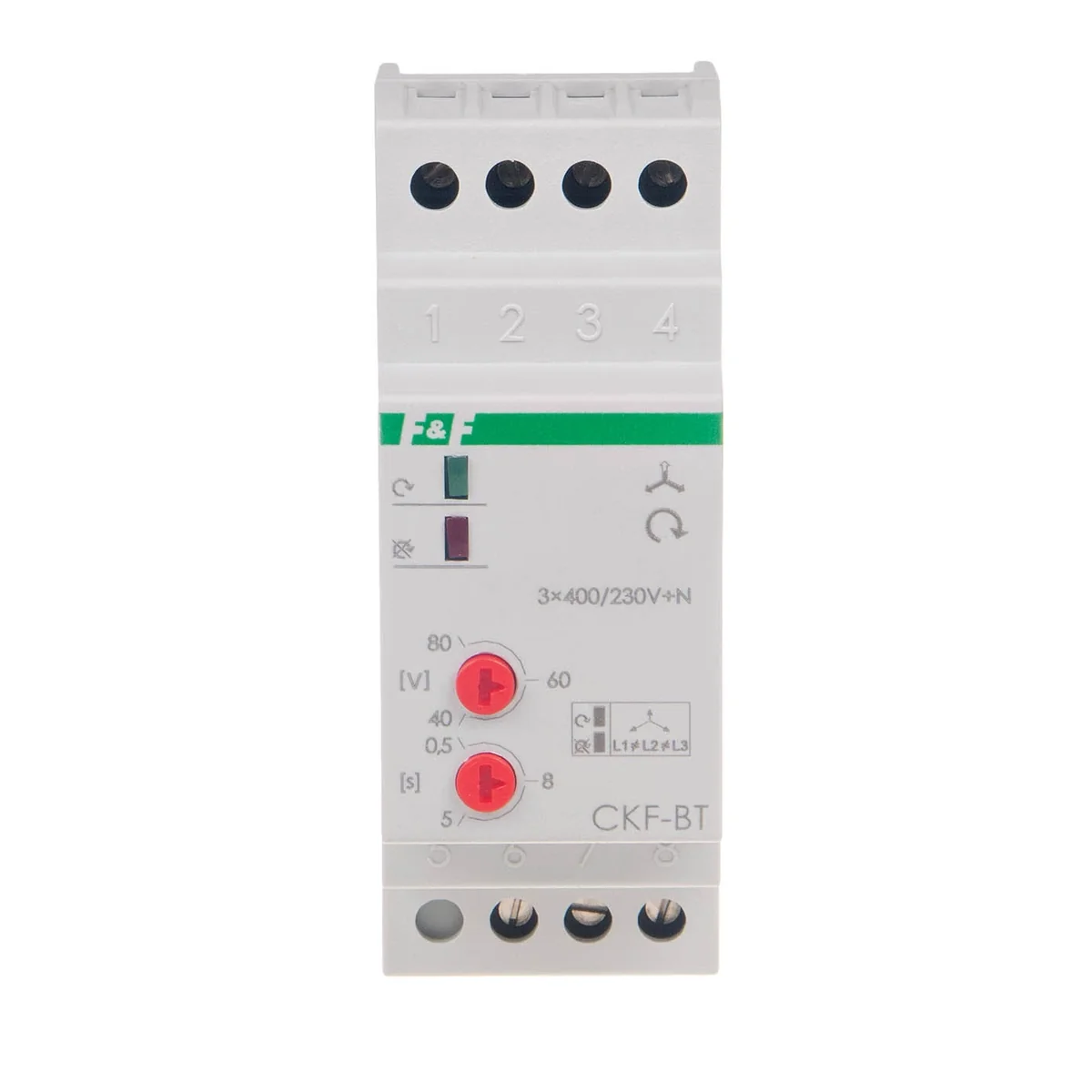

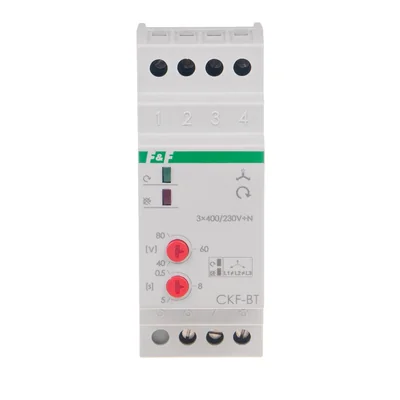

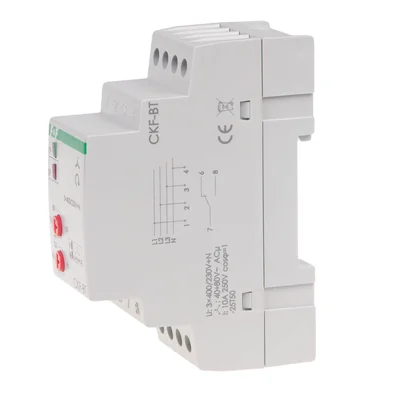

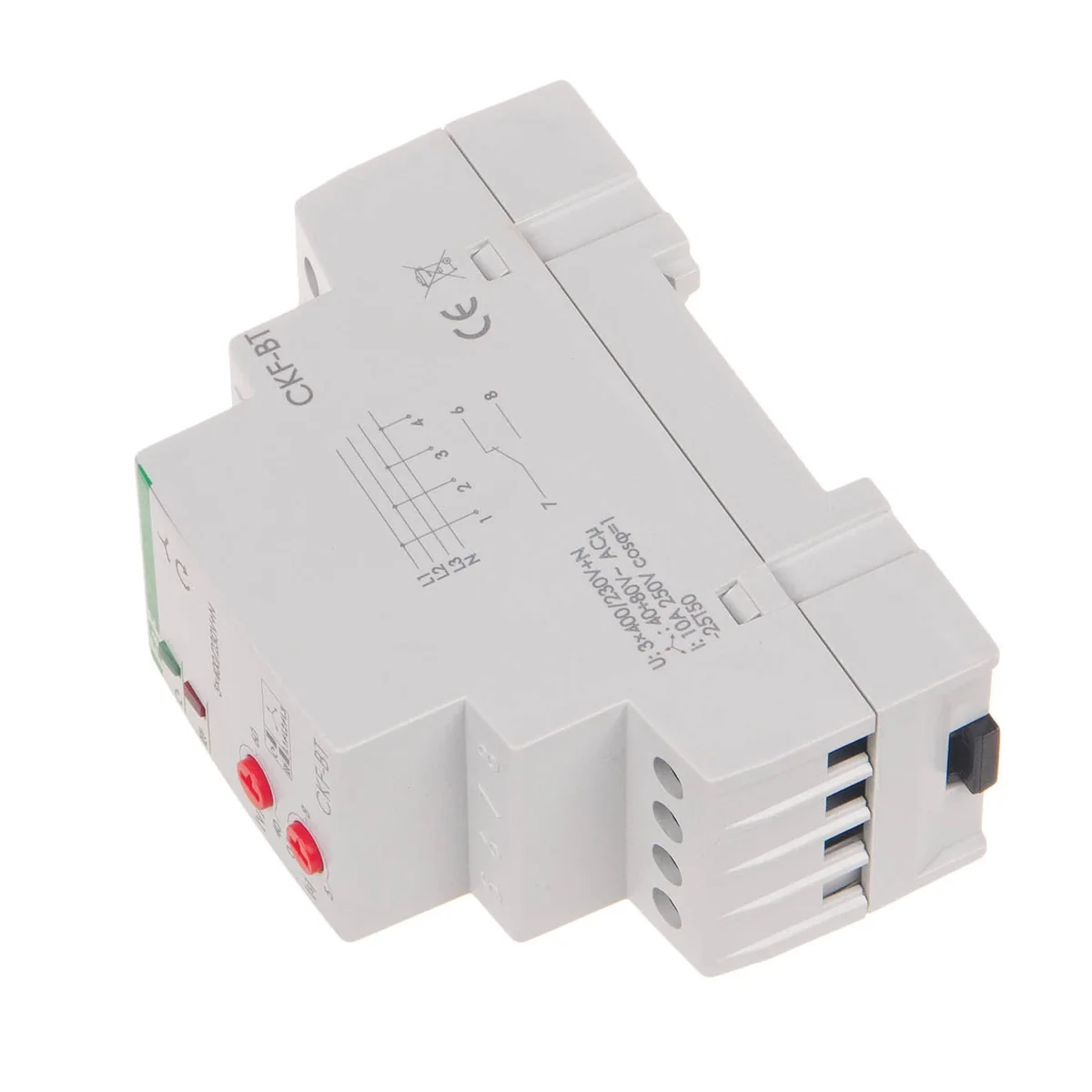

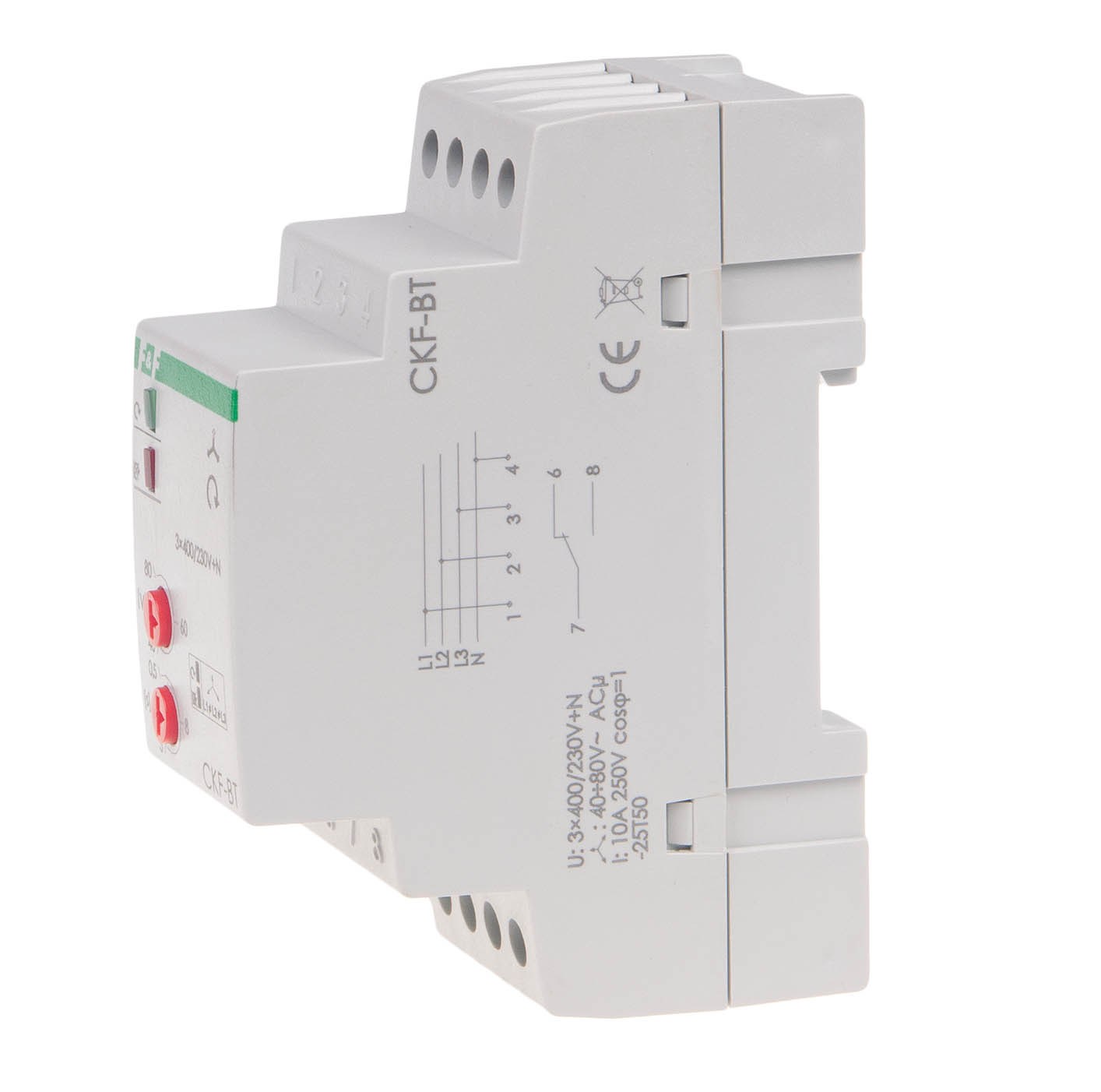

Czujnik kolejności i zaniku faz CKF-BT CKF-BT

Внутрішній артикул:

APL156FIFQ

№ каталоговий:

CKF-BT

Код EAN:

5908312592488

Натисни на фото щоб збільшити

Виробник: F&F

Asymetria napięciowa zadziałania [V]: 40-80

Histereza napięciowa [V]: 5V~

Ilość styków: 0NO 0NC

Дивіться повний опис

Ціна:

131,44 zł

brutto / шт.

(з ПДВ 23%)

Доступний 7 шт.

Кількість шт.

(багаторазовий:

)

Додати до запиту на пропозицію

Додати в буфер обміну

Роздрукувати

Запитайте про товар

Опис товару Технічні дані Опис виробника Інформація про виробника Об'ємна упаковка Файли для завантаження

Опис товару

Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z nastawionym opóźnieniem, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Технічні дані

Asymetria napięciowa zadziałania [V]

40-80
Ilość styków

0NO 0NC
Montaż

Na szynie TH-35
Prąd obciążenia [A]

<10
Sygnalizacja niewłaściwej kolejności faz

LED czerwona
Temperatura pracy [°C]

-25-50
Zasilanie

3×400/230V+N
Szerokość opakowania [mm]

40
PKWIU

27.12.23.0

Histereza napięciowa [V]

5V~
Moc [W]

1,6
Opóźnienie wyłączenia [s]

0, 5-15
Przyłącze

Zaciski śrubowe 2, 5mm
Sygnalizacja zasilania / właściwa kolejność faz

LED zielona
Wymiary

2 moduły (35mm)
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1

Інші технічні дані

Rodzaj połączenia elektrycznego

Połączenie śrubowe
Wymagane zewnętrzne źródło zasilania

tak
Napięcie zasilające dla AC 50 Hz

150 ... 280 V
Detekcja zaniku fazy

tak
Funkcja kontroli nadnapięciowej

nie
Minimalna regulowana zwłoka czasowa przy podaniu zasilania

3.5 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania

1.5 s
Liczba styków rozwiernych

0
Liczba styków przełącznych

1
Napięcie pracy dla AC 50 Hz

150 ... 280 V
Szerokość

0 mm
Głębokość

0 mm

Z odłączalnymi zaciskami

nie
Rodzaj napięcia zasilającego

AC
Kontrola kolejności faz

tak
Funkcja kontroli podnapięciowej

tak
Kontrola asymetrii faz

tak
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania

3.5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

1.5 s
Liczba styków zwiernych

0
Rodzaj napięcia zasilania

AC
Znamionowy prąd załączania

10 A
Wysokość

0 mm

Опис виробника

automatyka domowa i przemysłowa

CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT

Czujnik kolejności i zaniku fazy do ochrony silników

Pokaż więcej

Dlaczego warto wybrać CKF-BT?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Regulacja progu 40÷80 V

Opóźnienie wyłączenia 0,5÷5 s

Styk przekaźnikowy 1 × NO/NC

Maksymalny prąd obciążenia 10 A

Montaż na szynie DIN TH-35

Sygnalizacja stanu 2 × LED

Ochrona przed zanikiem i asymetrią faz

CKF-BT wyłącza silnik przy zaniku napięcia w co najmniej jednej fazie lub po przekroczeniu ustawionego progu asymetrii napięciowej. Chroni napęd przed pracą w niebezpiecznych warunkach, które mogą prowadzić do przegrzewania, przeciążenia lub uszkodzenia silnika.

Blokada pracy przy złej kolejności faz

Urządzenie kontroluje kolejność faz przed czujnikiem i nie pozwala na uruchomienie silnika, gdy kolejność powodowałaby niepożądaną zmianę kierunku wirowania. To ważna funkcja w maszynach, pompach, wentylatorach i innych napędach, gdzie kierunek obrotów wpływa na bezpieczeństwo oraz poprawność procesu.

Regulowana reakcja na zakłócenia

Możliwość ustawienia progu asymetrii 40÷80 V oraz opóźnienia wyłączenia 0,5÷5 s pozwala dopasować działanie czujnika do konkretnej instalacji. Opóźnienie ogranicza przypadkowe wyłączenia przy chwilowych spadkach napięcia, zwiększając stabilność pracy układu automatyki.

Przemysłowe zabezpieczenie

Chroni napędy trójfazowe przed nieprawidłowymi warunkami zasilania.

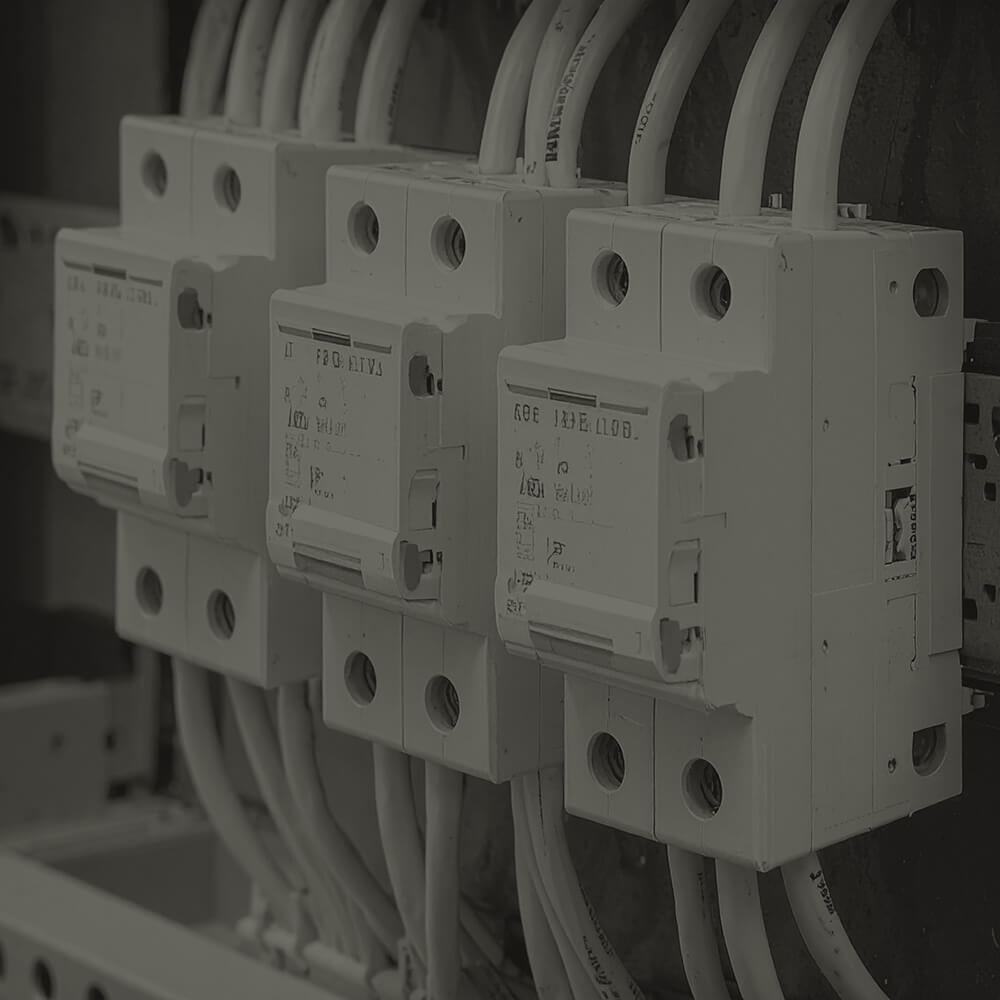

Łatwa integracja

Styk NO/NC umożliwia współpracę z obwodem stycznika.

Szybka diagnostyka

Diody LED ułatwiają ocenę stanu pracy urządzenia.

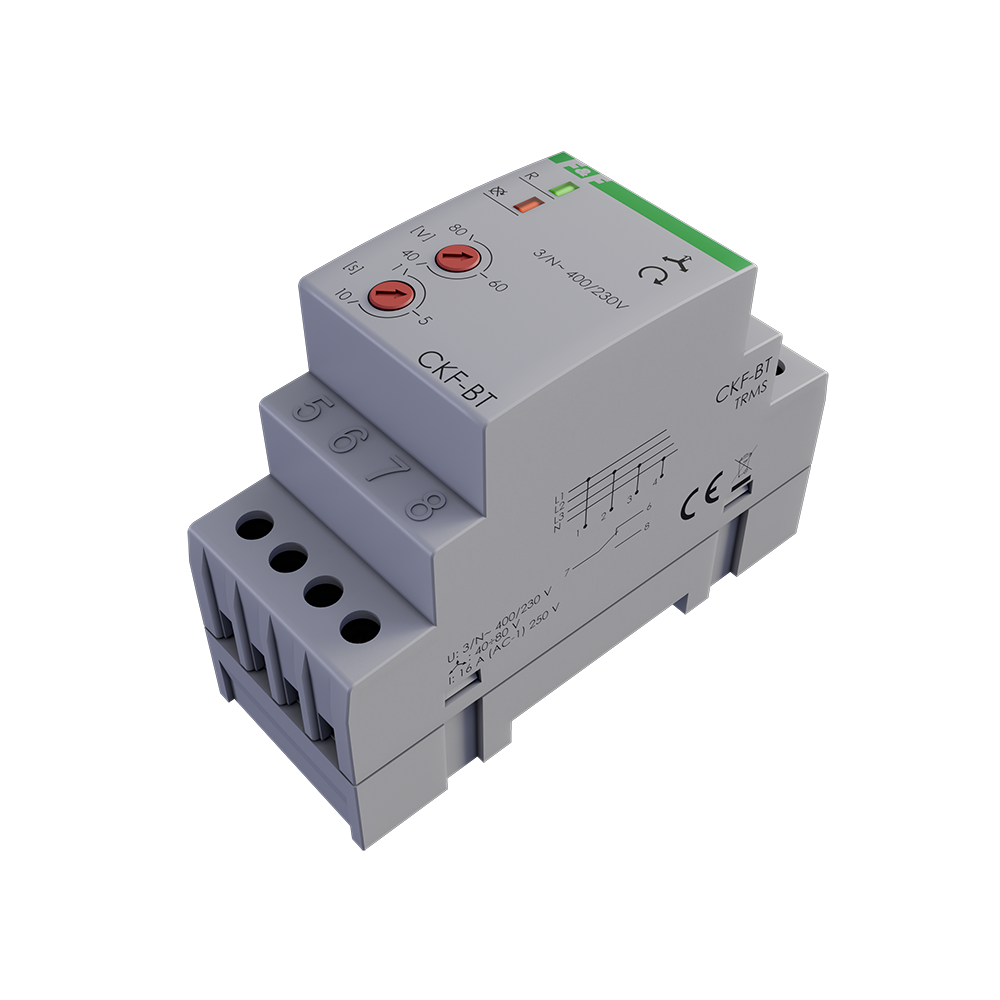

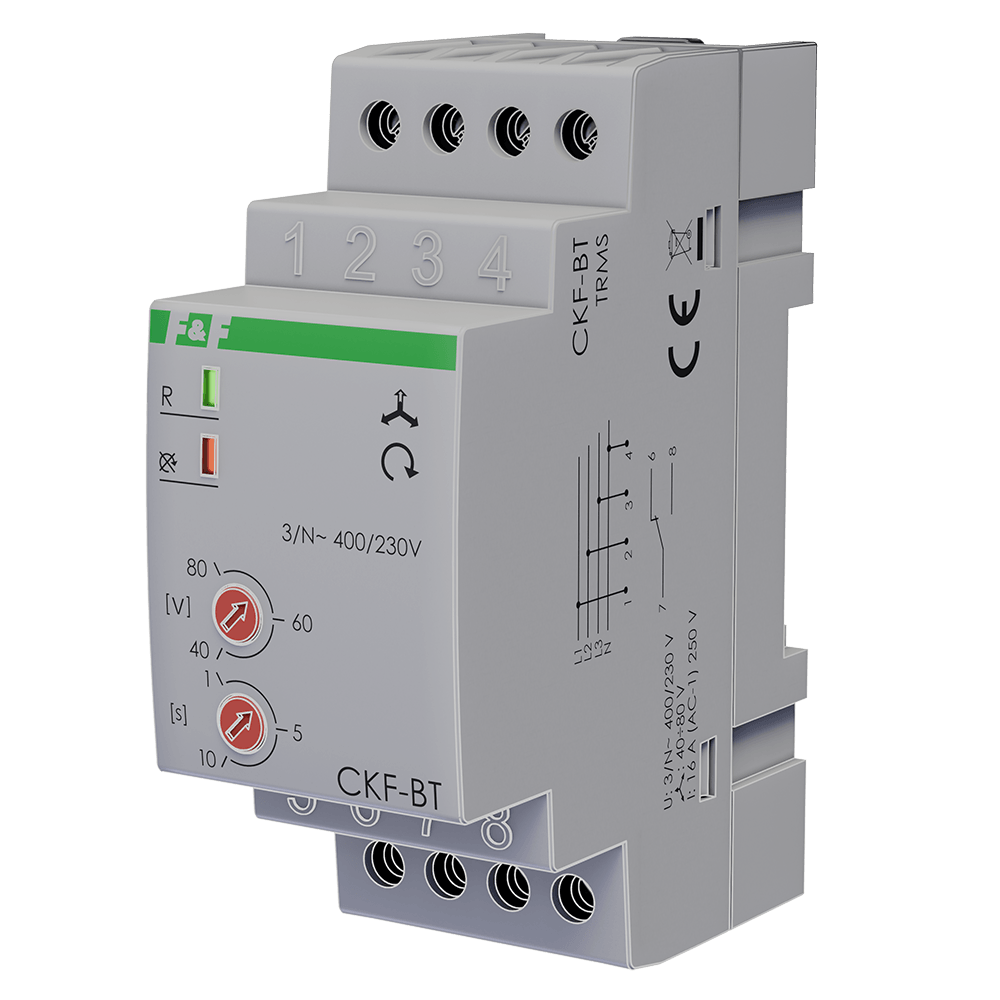

CKF-BT – wizualizacja urządzenia

Poznaj inne zalety CKF-BT

Obudowa modułowa

Urządzenie ma obudowę o szerokości 2 modułów, czyli 35 mm, przeznaczoną do montażu w rozdzielnicy.

Montaż na szynie DIN TH-35

Widoczny zaczep montażowy pozwala osadzić czujnik na standardowej szynie instalacyjnej TH-35 w szafie lub rozdzielnicy.

Zaciski śrubowe

Na froncie obudowy znajdują się zaciski śrubowe do podłączenia zasilania oraz styku przekaźnika; przyłącze obsługuje przewody do 4,0 mm².

Dwie diody sygnalizacyjne

Panel czołowy wyposażono w dwie diody LED informujące o stanie zasilania oraz nieprawidłowej kolejności faz.

Pokrętła regulacyjne

Na obudowie dostępne są pokrętła do nastawy progu asymetrii napięciowej oraz czasu opóźnienia wyłączenia.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary

Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami

Nie

Wymagane zewnętrzne źródło zasilania

Tak

Kontrola kolejności faz

Tak

Detekcja zaniku fazy

Tak

Funkcja kontroli podnapięciowej

Tak

Funkcja kontroli nadnapięciowej

Nie

Kontrola asymetrii faz

Tak

Minimalna regulowana zwłoka czasowa przy zaniku zasilania

1,5 s

Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

1,5 s

Liczba styków zwiernych

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Napięcie zasilające dla AC 50 Hz

150-280 V

Minimalna regulowana zwłoka czasowa przy podaniu zasilania

3,5 s

Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania

3,5 s

Liczba styków rozwiernych

Liczba styków przełącznych

Napięcie pracy dla AC 50 Hz

150-280 V

Znamionowy prąd załączania

10 A

Rodzaj napięcia zasilającego

Rodzaj napięcia zasilania

Głębokość

0 mm

Wysokość

0 mm

Szerokość

0 mm

Poznaj nasze inne rozwiązania!

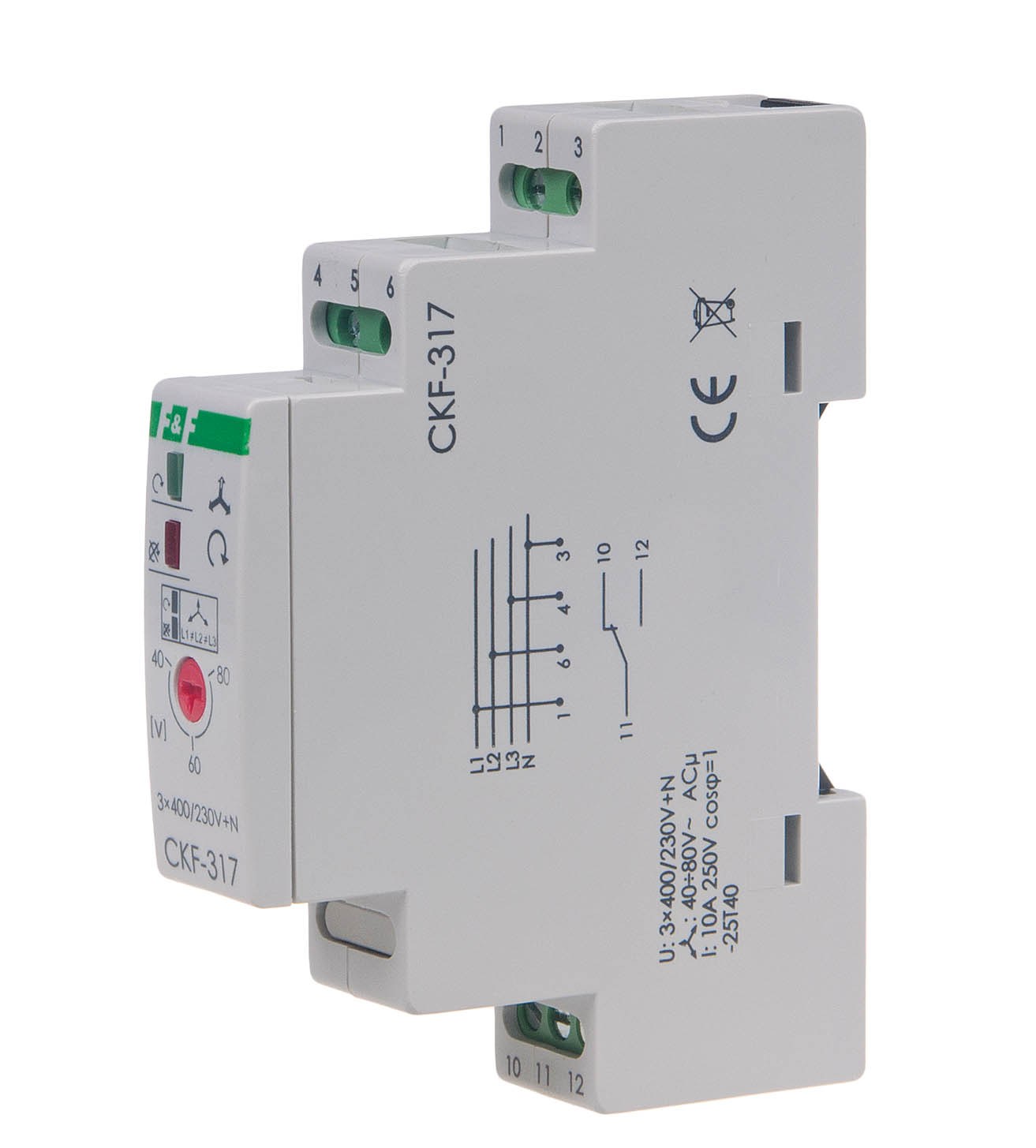

CKF-317 CKF-317 Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-317 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika, takich jak zanik napięcia w co najmniej jednej fazie lub asymetria napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.	CKF-317-TRMS CKF-317-TRMS Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.	CKF-319-TRMS CKF-319-TRMS Czujnik kolejności i zaniku fazy CKF-319 TrueRMS Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.	CKF-B CKF-B Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej, gdy zanika napięcie w co najmniej jednej fazie lub występuje asymetria napięć między fazami, co grozi zniszczeniem silnika. Czujnik kolejności i zaniku faz zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.	CKF-BR CKF-BR regulowany próg asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.	CKF-BR-TRMS CKF-BR-TRMS Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku	CKF-B-TRMS CKF-B-TRMS Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz CKF-B TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.	CKF-BT-TRMS CKF-BT-TRMS Z regulowanym czasem zadziałania. Styk 1NO/NC. Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

Pliki do pobrania

CKF-BT-declaration-pref-origin-status-1.pdf

CKF-BT-declaration-RoHS-pl-1.pdf

Karta katalogowa.pdf

ckf-bt-instrukcja-obslugi.pdf

ckf-bt-true-rms-instrukcja-obslugi.pdf

ckf-bt-schemat-cad-dxf.dxf

ckf-czf-cp-deklaracja-ce-2025.pdf

ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Інформація про виробника

Виробник

F&F Filipowski S.K.
Адреса

95-200 Pabianice Konstantynowska 79/81 Polska
Електронна пошта

biuro@fif.com.pl

Об'ємна упаковка

Свого роду пакет	C62
Кількість	1 шт.
Вага (кг)	0,095
Ширина (м)	0,041
Довжина (м)	0,095
Глибина (м)	0,070
