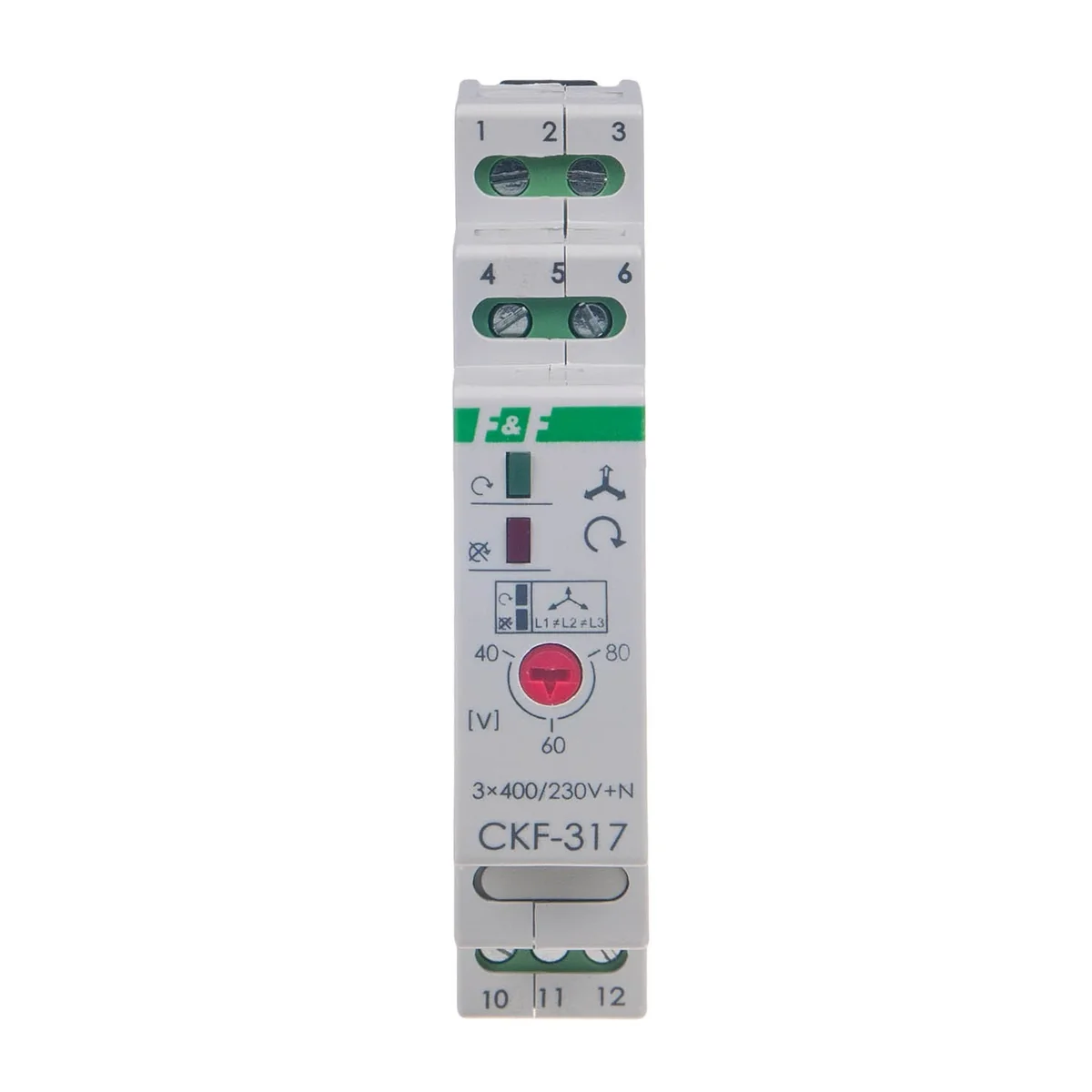

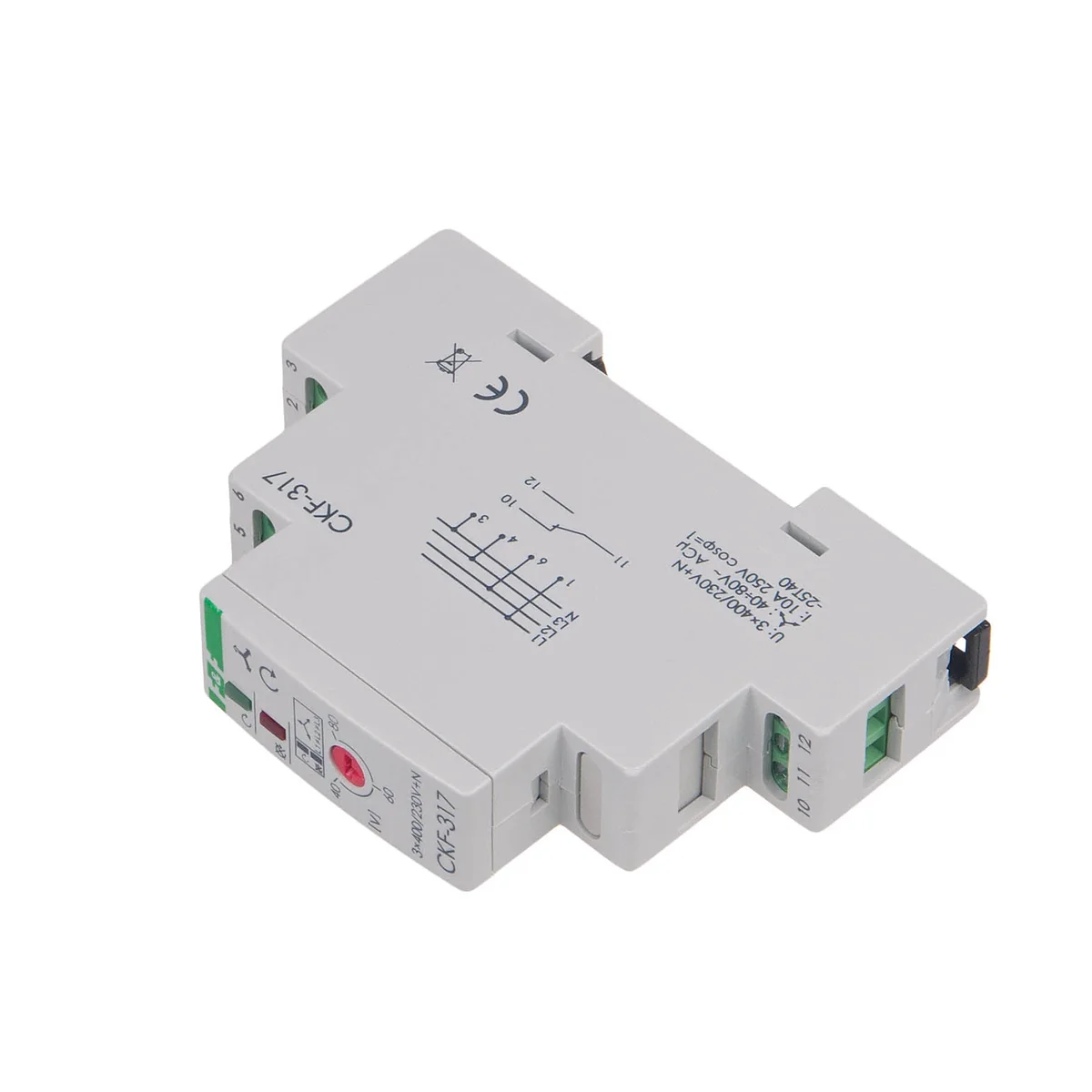

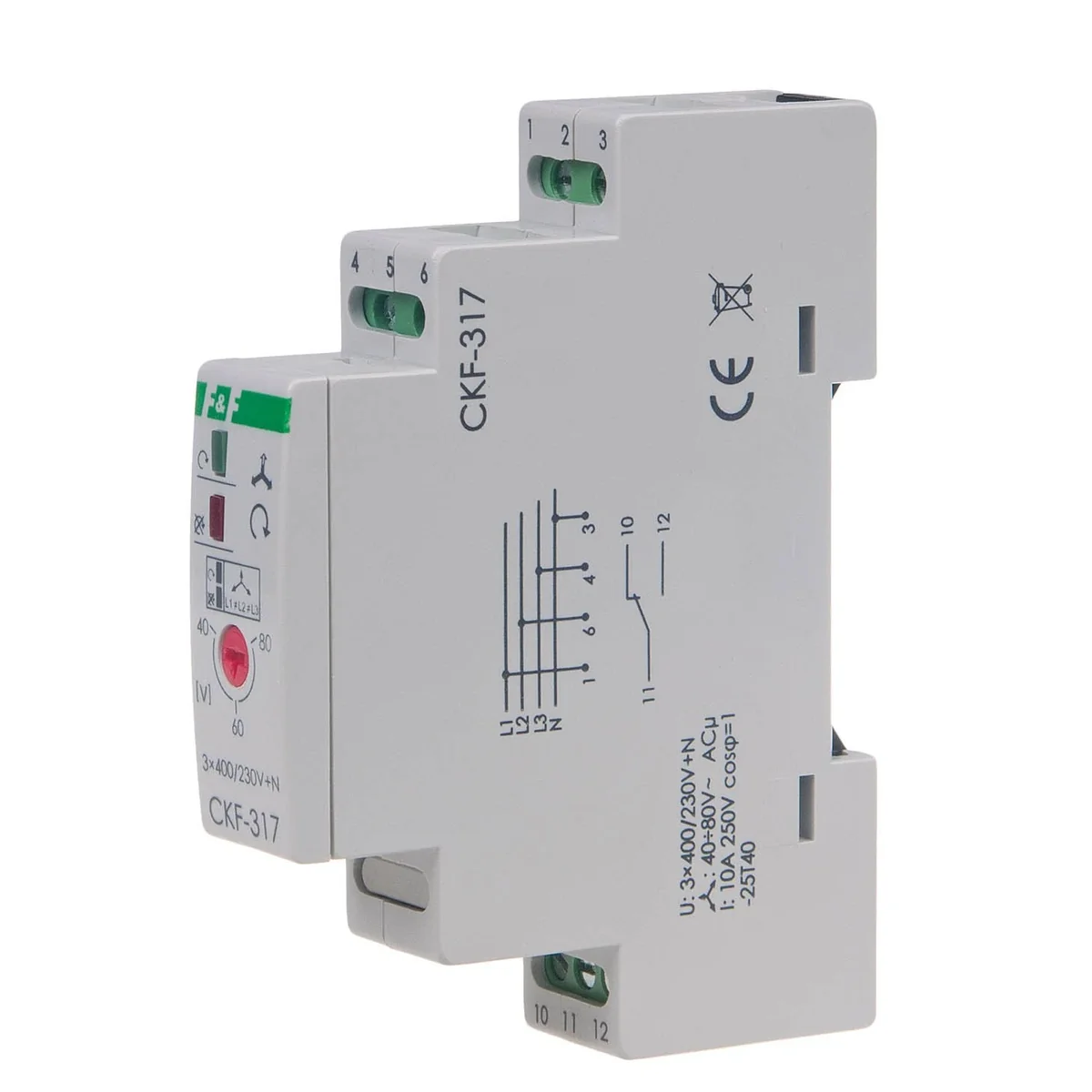

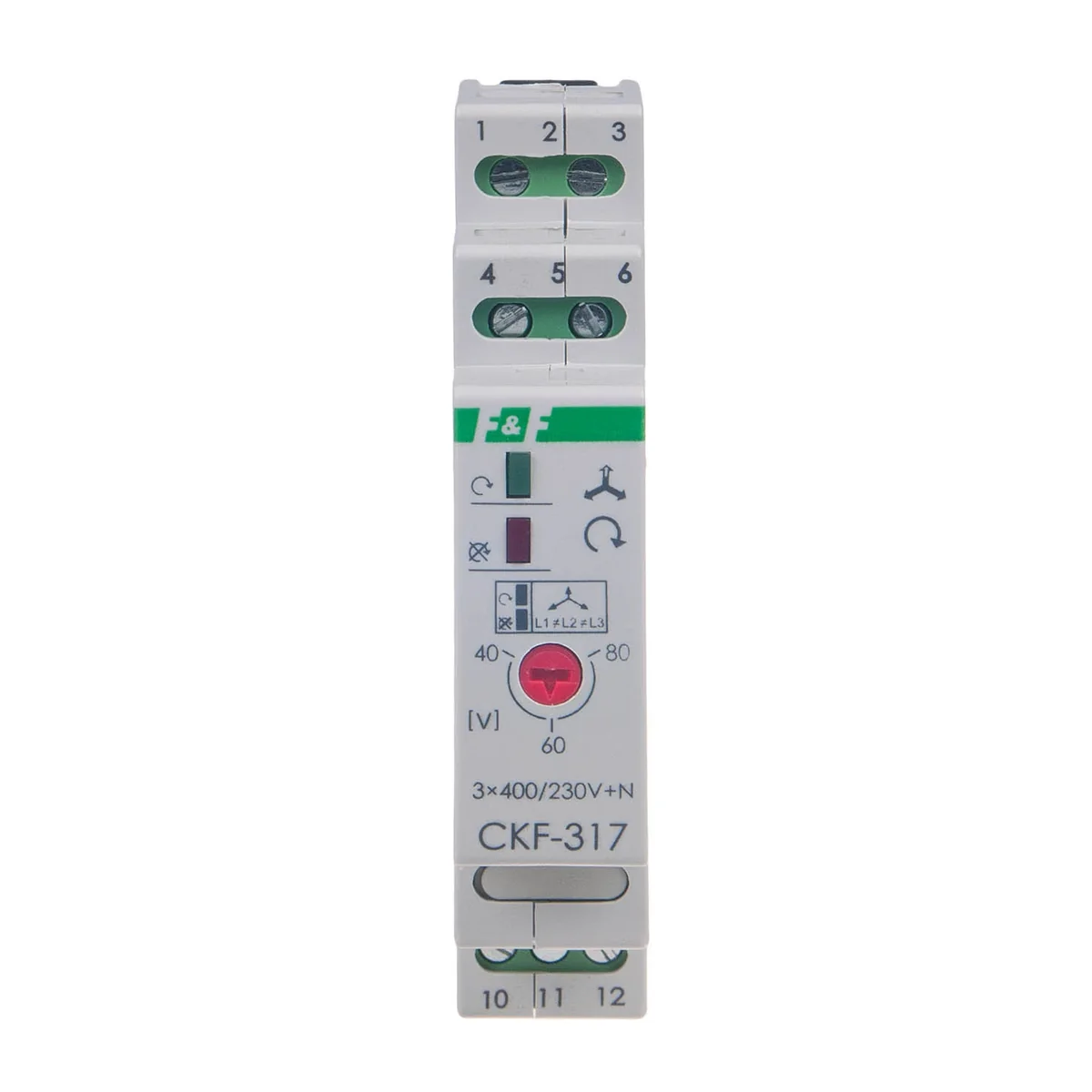

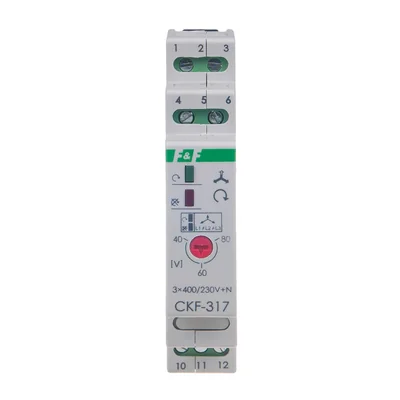

Czujnik kolejności i zaniku faz CKF-317 CKF-317

Indeks lokalny:
APL154FIFQ
Nr katalogowy:
CKF-317
Kod EAN:
5908312593171
Producent: F&F
Asymetria napięciowa zadziałania [V]: 40-80
Histereza napięciowa [V]: 5V~
Ilość styków: 1NO 0NC
Cena:
24,37 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 17 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Czujnik kolejności i zaniku faz CKF-317.

Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie  lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5V powyżej napięcia zadziałania  (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Dane techniczne

  • Asymetria napięciowa zadziałania [V]
    40-80
  • Ilość styków
    1NO 0NC
  • Montaż
    Na szynie TH-35
  • Prąd obciążenia [A]
    <10
  • Sygnalizacja niewłaściwej kolejności faz
    LED czerwona
  • Temperatura pracy [°C]
    -25-40
  • Zasilanie
    3×400/230V+N
  • Szerokość opakowania [mm]
    40
  • PKWIU
    27.12.23.0
  • Histereza napięciowa [V]
    5V~
  • Moc [W]
    0,56
  • Opóźnienie wyłączenia [s]
    4
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Sygnalizacja zasilania / właściwa kolejność faz
    LED zielona
  • Wymiary
    2 moduły (18mm)
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1

Pozostałe dane techniczne

  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    230 ... 400 V
  • Kontrola kolejności faz
    tak
  • Funkcja kontroli podnapięciowej
    nie
  • Kontrola asymetrii faz
    tak
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania
    4 s
  • Szerokość
    18 mm
  • Głębokość
    65 mm
  • Z odłączalnymi zaciskami
    nie
  • Rodzaj napięcia sterowania
    AC
  • Detekcja zaniku fazy
    tak
  • Funkcja kontroli nadnapięciowej
    nie
  • Zakres pomiarowy napięcia
    190 ... 270 V
  • Liczba styków zwiernych
    1
  • Wysokość
    90 mm

Opakowania zbiorcze

Rodzaj opakowania Sztuka Karton Karton
Ilość 1 szt. 12 szt. 12 szt.
Waga (kg) 0,071 - -
Szerokość (m) 0,019 - -
Długość (m) 0,095 - -
Głębokość (m) 0,070 - -
