Czujnik kolejności i zaniku faz CKF-316 CKF-316

Внутрішній артикул:

APL151FIFQ

№ каталоговий:

CKF-316

Код EAN:

5908312593164

Натисни на фото щоб збільшити

Виробник: F&F

Asymetria napięciowa zadziałania [V]: 55

Histereza napięciowa [V]: 5V~

Ilość styków: 1NO 0NC

Дивіться повний опис

Ціна:

101,70 zł

brutto / шт.

(з ПДВ 23%)

Доступний 526 шт.

Кількість шт.

(багаторазовий:

)

Додати до запиту на пропозицію

Додати в буфер обміну

Роздрукувати

Запитайте про товар

Опис товару Технічні дані Опис виробника Інформація про виробника Об'ємна упаковка Файли для завантаження

Опис товару

Czujnik kolejności i zaniku faz CKF-316.

Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub Asymetria napięciowa zadziałania [V] między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Технічні дані

Asymetria napięciowa zadziałania [V]

55
Ilość styków

1NO 0NC
Montaż

Na szynie TH-35
Prąd obciążenia [A]

<10
Sygnalizacja niewłaściwej kolejności faz

LED czerwona
Temperatura pracy [°C]

-25-40
Zasilanie

3×400/230V+N
Szerokość opakowania [mm]

20
PKWIU

27.12.23.0

Histereza napięciowa [V]

5V~
Moc [W]

0,56
Opóźnienie wyłączenia [s]

4
Przyłącze

Zaciski śrubowe 2, 5mm
Sygnalizacja zasilania / właściwa kolejność faz

LED zielona
Wymiary

1 moduł (18mm)
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1

Інші технічні дані

Rodzaj połączenia elektrycznego

Połączenie śrubowe
Wymagane zewnętrzne źródło zasilania

tak
Napięcie zasilające dla AC 50 Hz

150 ... 280 V
Detekcja zaniku fazy

tak
Funkcja kontroli nadnapięciowej

nie
Minimalna regulowana zwłoka czasowa przy podaniu zasilania

4 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania

1 s
Liczba styków rozwiernych

0
Liczba styków przełącznych

1
Napięcie pracy dla AC 50 Hz

150 ... 280 V
Szerokość

0 mm
Głębokość

0 mm

Z odłączalnymi zaciskami

nie
Rodzaj napięcia zasilającego

AC
Kontrola kolejności faz

tak
Funkcja kontroli podnapięciowej

tak
Kontrola asymetrii faz

tak
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania

4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

1 s
Liczba styków zwiernych

0
Rodzaj napięcia zasilania

AC
Znamionowy prąd załączania

10 A
Wysokość

0 mm

Опис виробника

automatyka domowa i przemysłowa

CKF-316

Czujnik kolejności i zaniku fazy CKF-316

Czujnik kolejności i zaniku fazy do ochrony silników

Pokaż więcej

Czujnik kolejności i zaniku fazy CKF-316

Dlaczego warto wybrać CKF-316?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Próg asymetrii 55 V

Pobór mocy 1,6W

Opóźnienie wyłączenia 4 s

Styk przekaźnikowy separowany 1 × NO/NC

Montaż na szynie DIN TH-35

Szerokość jednego modułu 18 mm

Ochrona silnika przed zanikiem fazy

CKF-316 nadzoruje obecność napięcia w każdej fazie sieci trójfazowej. W przypadku zaniku napięcia w co najmniej jednej fazie urządzenie odłącza silnik, chroniąc uzwojenia i ograniczając ryzyko kosztownej awarii napędu.

Stały próg asymetrii napięciowej

Czujnik reaguje na asymetrię napięciową przekraczającą 55 V, a ponowne załączenie następuje automatycznie po spadku asymetrii o wartość histerezy 5 V. Takie działanie zapewnia stabilną kontrolę warunków zasilania bez konieczności ręcznej regulacji progu.

Blokada przy błędnej kolejności faz

Urządzenie wykrywa nieprawidłową kolejność faz, która mogłaby spowodować zmianę kierunku wirowania silnika. Blokada uruchomienia do czasu przywrócenia właściwej kolejności zwiększa bezpieczeństwo maszyn i procesów technologicznych.

Niezawodna kontrola

Monitoruje kluczowe parametry zasilania trójfazowego.

Kompaktowy montaż

Zajmuje jeden moduł w rozdzielnicy.

Sygnalizacja LED

Ułatwia szybką ocenę stanu pracy.

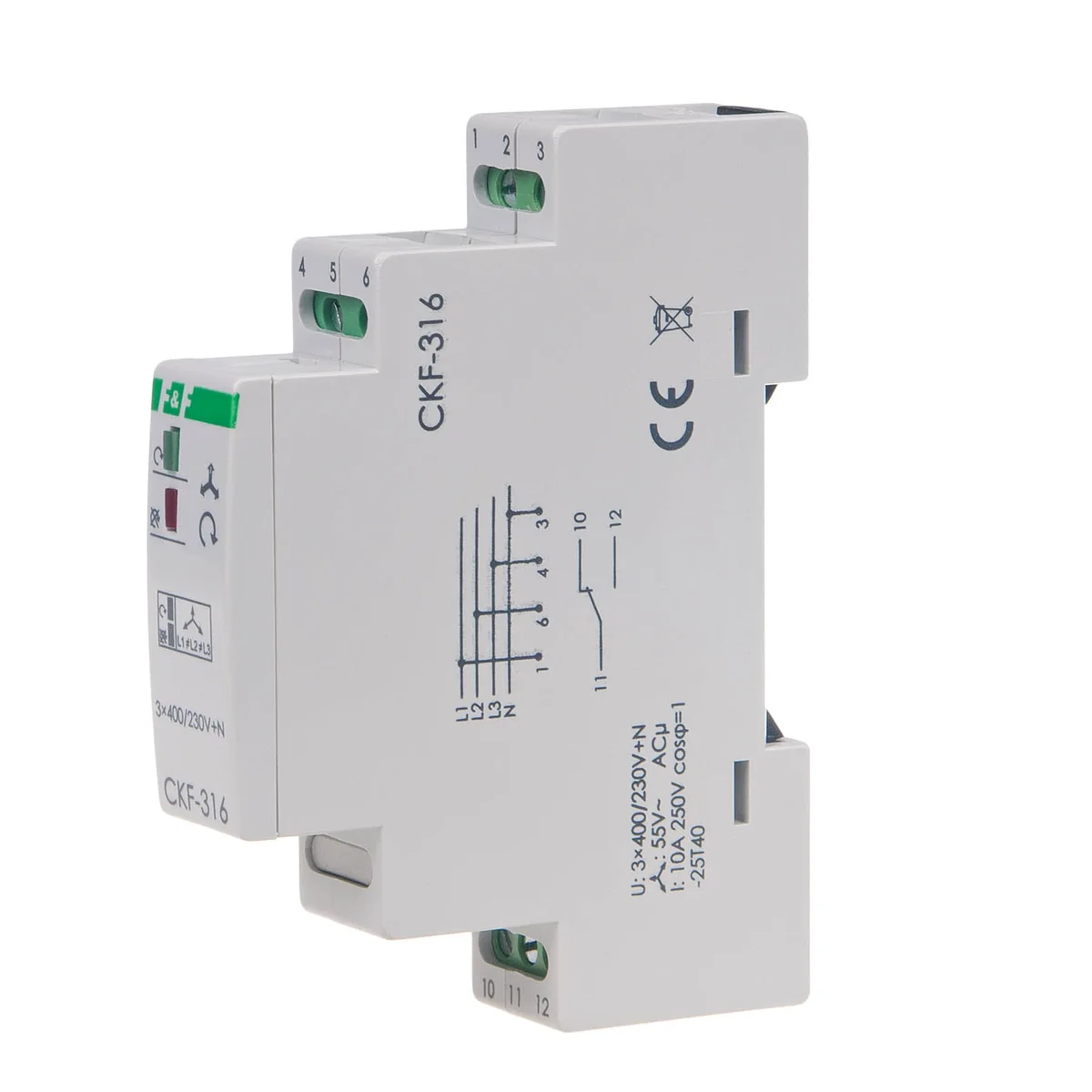

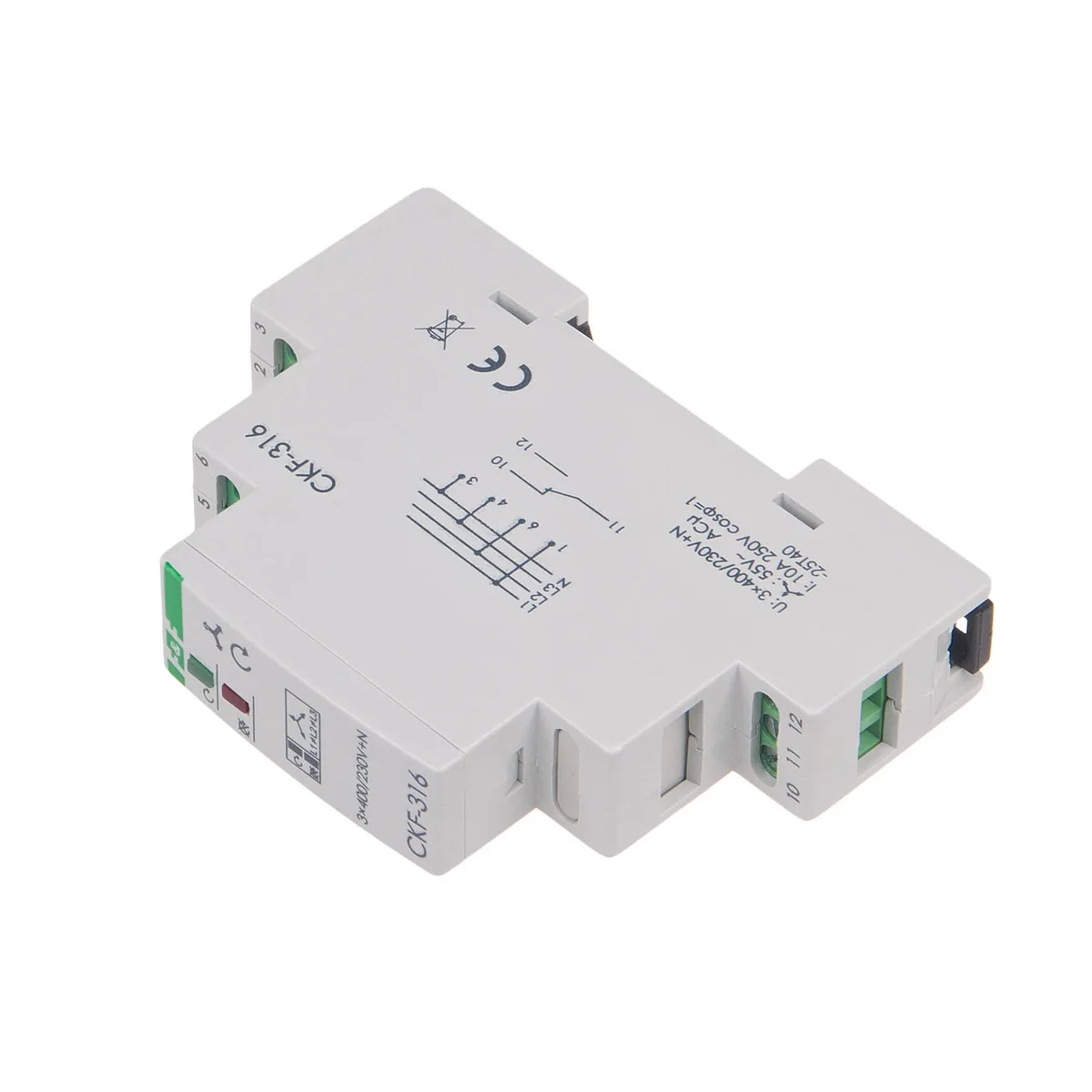

CKF-316 – wizualizacja urządzenia

Poznaj inne zalety CKF-316

Obudowa modułowa 18 mm

Urządzenie ma kompaktową obudowę o szerokości jednego modułu, przeznaczoną do montażu w rozdzielnicy.

Mocowanie na szynie TH-35

Kształt obudowy umożliwia instalację na standardowej szynie TH-35 stosowanej w aparaturze modułowej.

Zaciski śrubowe przewodów

Na froncie obudowy widoczne są zaciski śrubowe do podłączenia faz, przewodu neutralnego oraz styku przekaźnikowego.

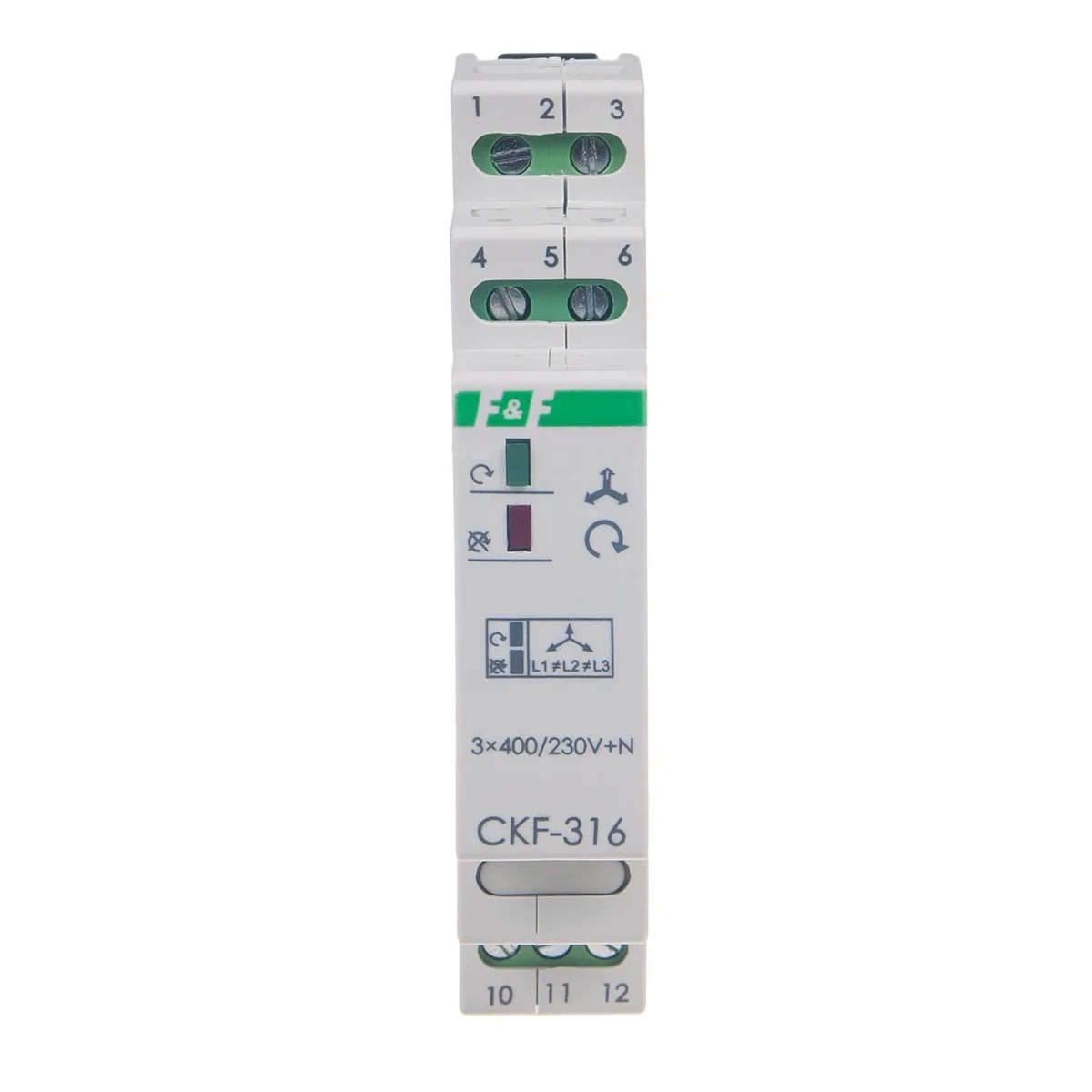

Dwie diody sygnalizacyjne LED

Panel czołowy wyposażono w dwie diody LED informujące o stanie zasilania oraz nieprawidłowej kolejności faz.

Oznaczenia zacisków na obudowie

Na obudowie znajdują się czytelne oznaczenia przyłączy, ułatwiające identyfikację torów fazowych i styków.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary

Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami

Nie

Wymagane zewnętrzne źródło zasilania

Tak

Kontrola kolejności faz

Tak

Detekcja zaniku fazy

Tak

Funkcja kontroli podnapięciowej

Tak

Funkcja kontroli nadnapięciowej

Nie

Kontrola asymetrii faz

Tak

Minimalna regulowana zwłoka czasowa przy zaniku zasilania

1 s

Liczba styków zwiernych

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Napięcie zasilające dla AC 50 Hz

150-280 V

Minimalna regulowana zwłoka czasowa przy podaniu zasilania

4 s

Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania

4 s

Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

1 s

Liczba styków rozwiernych

Liczba styków przełącznych

Napięcie pracy dla AC 50 Hz

150-280 V

Znamionowy prąd załączania

10 A

Rodzaj napięcia zasilającego

Rodzaj napięcia zasilania

Głębokość

0 mm

Wysokość

0 mm

Szerokość

0 mm
