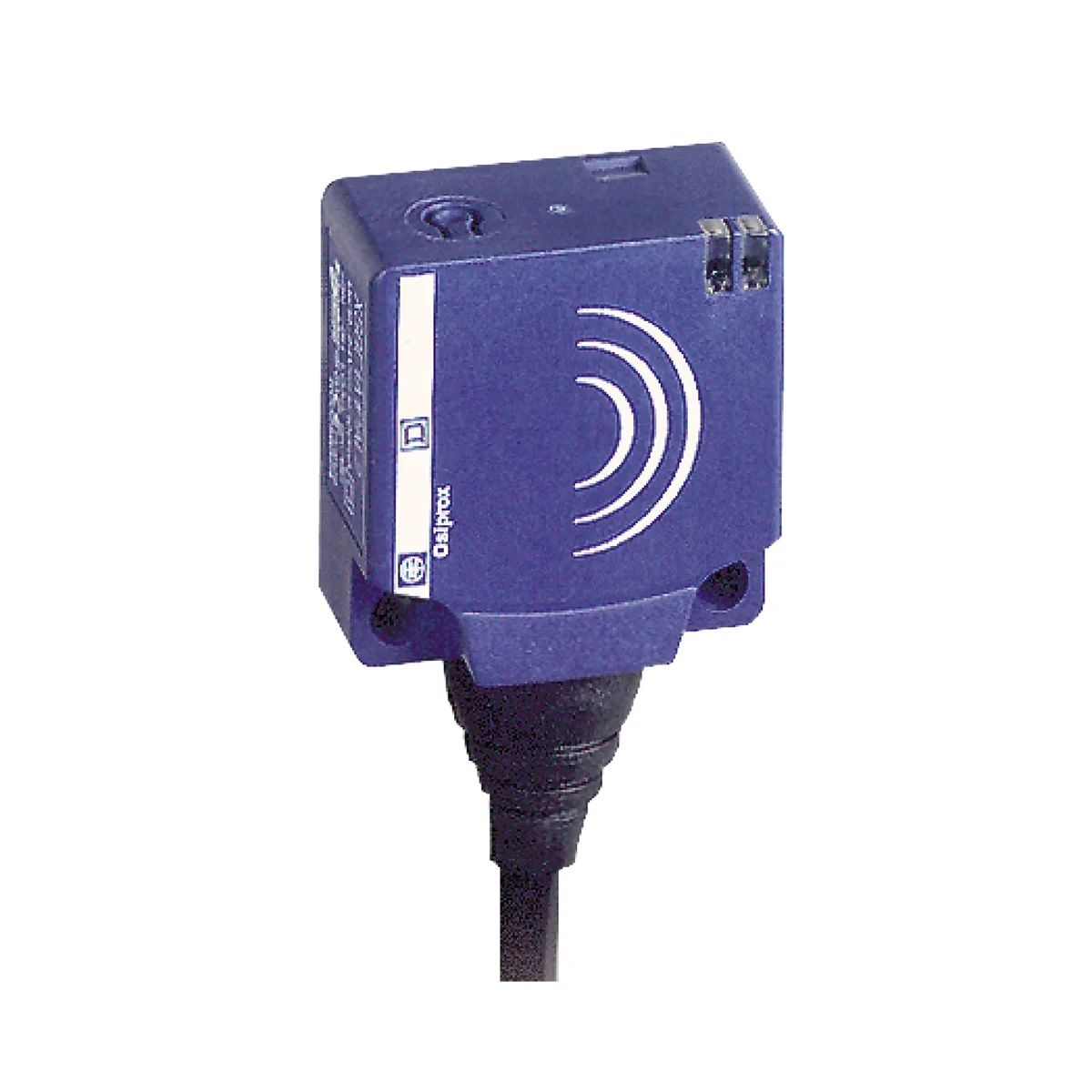

Czujnik indukcyjny płaski z wyjściem NPN 1NC 12-24V DC kabel 2m XS8E1A1NBL2
Indeks lokalny:
API376SCHN
Nr katalogowy:
XS8E1A1NBL2
Kod EAN:
3389110141986
Kliknij zdjęcie, aby powiększyć
Producent:
SCHNEIDER ELECTRIC
Materiał:
Tworzywo sztuczne
Zobacz cały opis
Cena:
718,84 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Brak w magazynach
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Produkt wycofany, zapytaj o zamiennik
Drukuj
Zapytaj o produkt
Opis produktu
Dane techniczne
Opis produktu
Czujnik indukcyjny płaski z wyjściem NPN 1NC 12-24V DC kabel 2m
Dane techniczne
Materiał
Tworzywo sztuczne
PKWIU
26.51.66.0
Pozostałe dane techniczne
Szerokość czujnika
26 mm
Długość czujnika
13 mm
Strefa działania
10 mm
Rodzaj funkcji przełączania
Styk rozwierny
Rodzaj połączenia elektrycznego
Przewód radialny
Liczba wyjść przekaźnikowych z funkcją sygnalizacji
0
Liczba zabezpieczonych wyjść przekaźnikowych
0
Rodzaj interfejsu
Brak
Rodzaj konstrukcji obudowy
Prostopadłościan
Kaskadowość
nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Zakres napięcia zasilającego
12 ... 24 V
Rodzaj napięcia
AC/DC
Z funkcją dozoru urządzenia podrzędnego
nie
Odporność na ściskanie
nie
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Wysokość czujnika
26 mm
Mechaniczne umocowanie czujnika
Z czołem wysuniętym
Do układów bezpieczeństwa
nie
Sposób łączenia na wyjściu
NPN/NPN
Liczba wyjść półprzewodnikowych z funkcją sygnalizacji
1
Liczba zabezpieczonych wyjść półprzewodnikowych
1
Rodzaj aktywacji
Element metaliczny
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Powłoka obudowy
Inne
Poziom bezpieczeństwa SIL zgodnie z IEC 61508
Brak
Maksymalny prąd na wyjściu zabezpieczonym
100 mA
Znamionowe napięcie sterowania Us dla DC
12 ... 24 V
Częstotliwość przełączania
2000 Hz
Materiał obudowy
Tworzywo sztuczne
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Odporność na zakłócenia polem magnetycznym
Odporność na stałe pole magnetyczne
zobacz więcej >>
