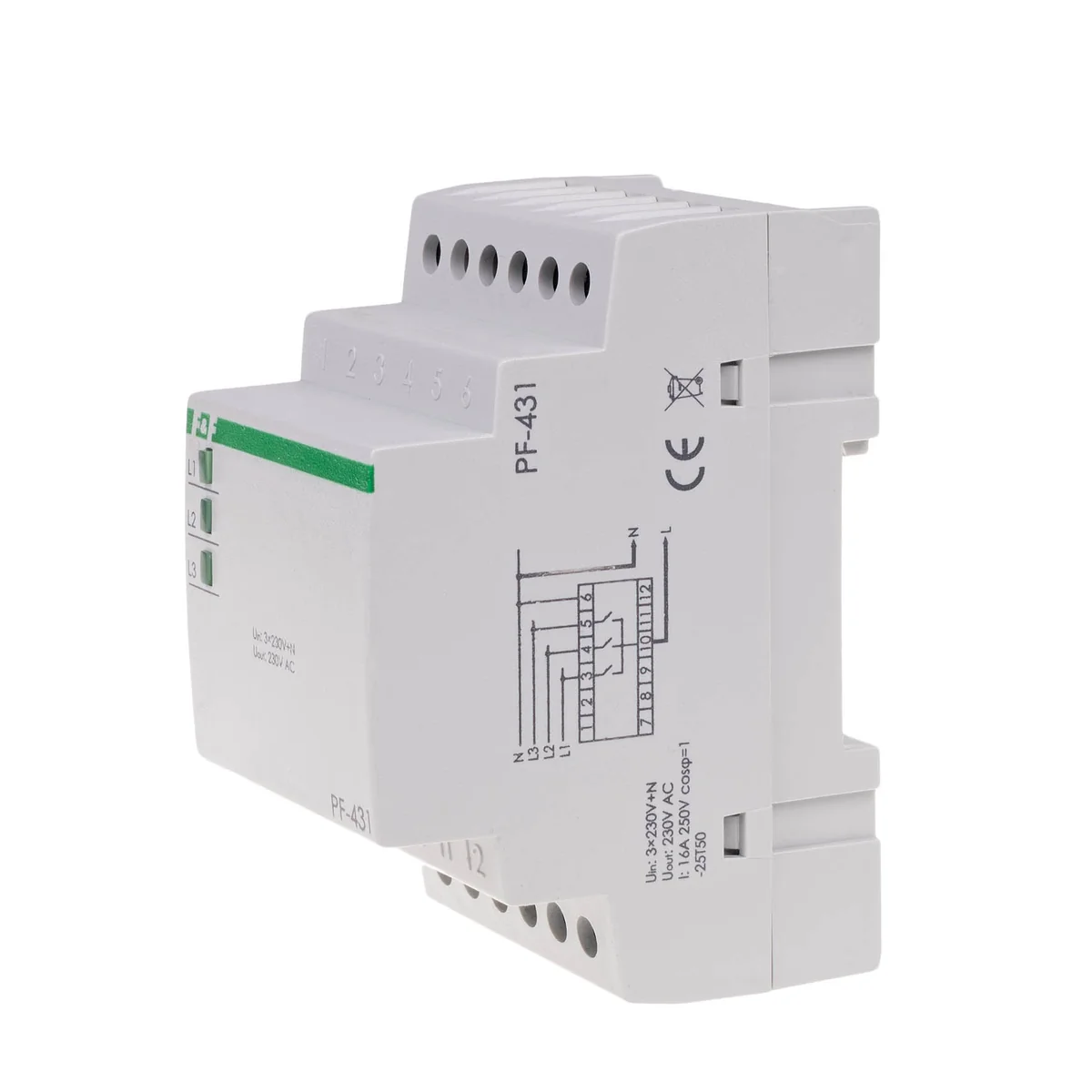

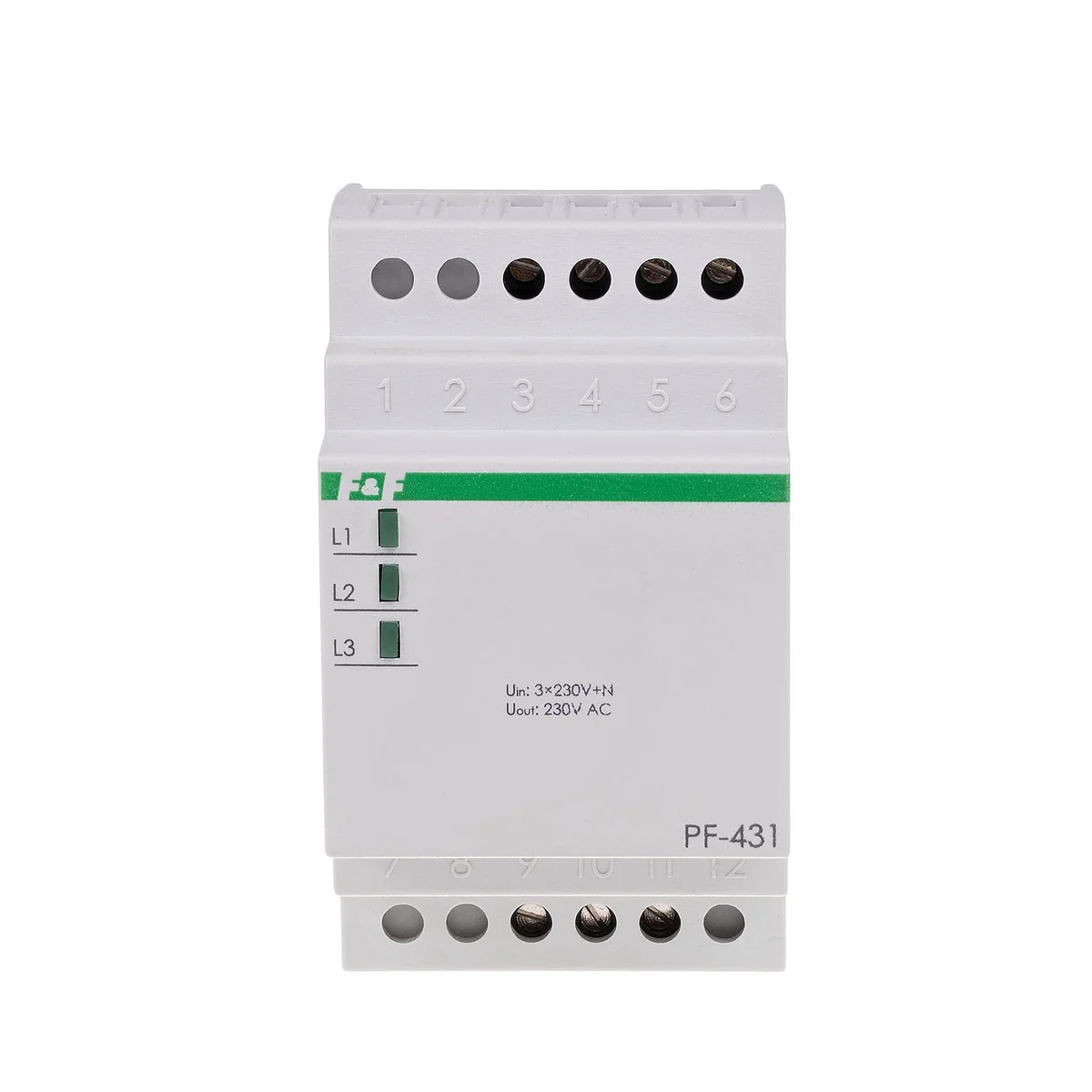

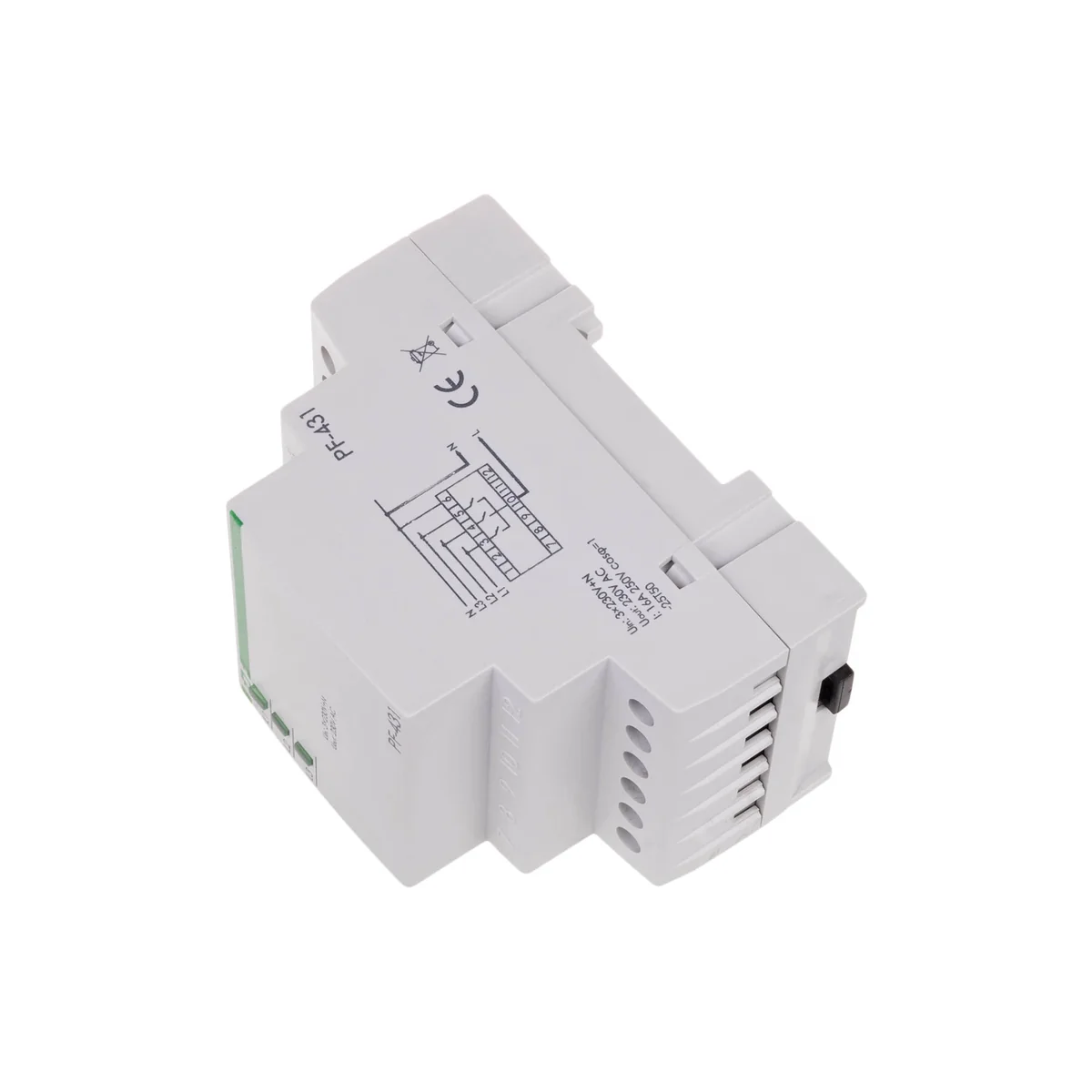

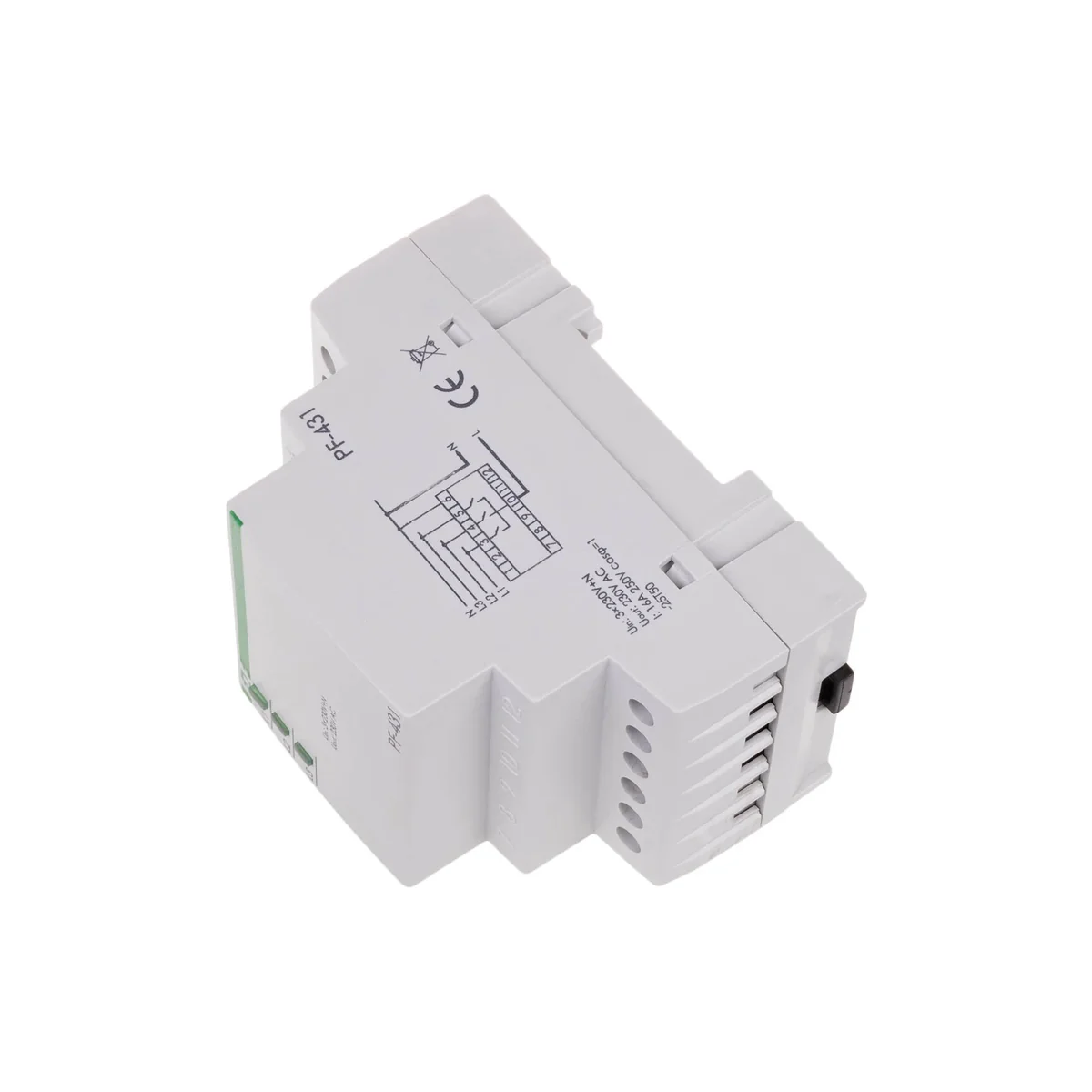

Automatyczny przełącznik faz PF-431 PF-431

Indeks lokalny:
APC120FIFQ
Nr katalogowy:
PF-431
Kod EAN:
5908312594024
Producent: F&F
Histereza [V]: 5
Montaż: Na szynie TH-35
Napięcie wejścia [V]: 3×230V+N
Cena:
67,96 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 22 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku fazy zasilającej lub spodku jej parametrów poniżej normy. Działanie
Na wejście przełącznika doprowadzone jest napięcie trójfazowe (3×230V+N). Na wyjście przełącznika kierowane jest napięcie jednofazowe (230V AC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonychfaz tak, aby napięcie wyjściowe nie było mniejsze niż 195V. Faza o prawidłowych parametrach kierowana jest na wyjście przełącznika. Prawidłowe parametry napięć wejściowych poszczególnych faz są sygnalizowane świeceniem diod. Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście. W przypadku spadku napięcia w fazie L1 poniżej 190V lub jego zaniku (gaśnie zielona dioda L1), układ elektroniczny przełączy na wyjście fazę L2 (o ile jej parametry będą prawidłowe). W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 (gasną zielone diody L3 i L2), na wyjście zostanie załączona faza L3. W przypadku powrotu prawidłowego napięcia zasilania w fazie L1 (powyżej 195V), układ załączy na wyjście tę fazę.

Próg przełączenia dla L2 i L3 [V]<190
Próg przełączenia dla L1 [V]<195
Sygnalizacja nap. wejściowych3×LED zielona



Dane techniczne

  • Histereza [V]
    5
  • Napięcie wejścia [V]
    3×230V+N
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Temperatura pracy [°C]
    -20-50
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.21
  • Błąd pomiarowy
    0,01
  • Montaż
    Na szynie TH-35
  • Prąd obciążenia [A]
    <16
  • Sygnalizacja
    3×LED zielona
  • Wymiary
    3 moduły (52, 5mm)
  • Szerokość opakowania [mm]
    60
  • Czas przełączenia [s]
    0,5-0,8
  • PKWIU
    27.12.24.0

Pozostałe dane techniczne

  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    0 ... 0 V
  • Kontrola kolejności faz
    nie
  • Funkcja kontroli podnapięciowej
    tak
  • Kontrola asymetrii faz
    nie
  • Liczba styków rozwiernych
    0
  • Liczba styków przełącznych
    0
  • Wysokość
    75 mm
  • Z odłączalnymi zaciskami
    nie
  • Rodzaj napięcia sterowania
    AC
  • Detekcja zaniku fazy
    tak
  • Funkcja kontroli nadnapięciowej
    nie
  • Zakres pomiarowy napięcia
    80 ... 300 V
  • Liczba styków zwiernych
    3
  • Szerokość
    52.5 mm
  • Głębokość
    110 mm

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,151
Szerokość (m) 0,056
Długość (m) 0,095
Głębokość (m) 0,070
