Automat zmierzchowy z zewnętrzną sondą hermetyczną AZH-S PLUS AZH-S-PLUS

Index local:

APF118FIFQ

Numéro de catalogue:

AZH-S-PLUS

Code EAN:

5908312591115

Automat zmierzchowy z zewnętrzną sondą hermetyczną AZH-S PLUS

Cliquer sur la photo pour l'agrandir

Producteur: F&F

Głębokość [mm]: 26

Histereza: Ok. 15Lx

Moc [W]: 0,56

Voir la description complète

Prix:

105,53 zł

brutto / pcs.

(y compris la TVA 23%)

Accessible 28 pcs.

Quantité pcs.

(plusieurs:

)

Ajouter à la demande de devis

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Description du fabricant Détails du fabricant Emballage en vrac Fichiers à télécharger

Description du produit

Automat zmierzchowy służy do automatycznego załączania oświetlenia ulic, placów, wystaw, reklam, itp. o zmierzchu i wyłączania tegoż oświetlenia o świcie. Przy długości przewodu przyłączeniowego sondy powyżej 10m nie należy prowadzić go blisko równoległego przewodu będącego pod nap. sieci lub przewodzących duże prądy.

Données techniques

Głębokość [mm]

26
Moc [W]

0,56
Opóźnienie zadziałania włączenia [s]

1-15
Prąd obciążenia [A]

<16
Próg zadziałania - ustawiony [Lx]

7
Sposób montażu

Na wkręty
Szerokość [mm]

67
Wysokość [mm]

50
Szerokość opakowania [mm]

67
PKWIU

27.12.23.0

Histereza

Ok. 15Lx
Napięcie znamionowe [V]

230
Opóźnienie zadziałania wyłączenia [s]

10-30
Próg zadziałania - regulowany

2-1000Lx
Przyłącze

Zaciski śrubowe 2,5mm
Stopień ochrony sondy

IP65
Temperatura pracy [°C]

-25-50
Wysokość opakowania [mm]

50
Waga opakowania [kg]

0,2

Autres données techniques

Rodzaj czujnika

Czujnik światła niezależny
Próg jasności załączenia

2.00000000 ... 1000.00000000 lx
Opóźnienie wyłączania

20 s
Maksymalna moc łączeniowa

4000 W
Do obciążeń pojemnościowych

nie
Materiał

Tworzywo sztuczne
Bezhalogenowe

tak
Kolor

Szary
Napięcie znamionowe

230 V
Zakres temperatur pracy

-25.00000000 ... 50.00000000 °C
Szerokość

51 mm
Głębokość

25.5 mm
Min. głębokość puszki montażowej

0 mm

Styki

1 styk zwierny (NO)
Próg jasności wyłączania

2.00000000 ... 1000.00000000 lx
Opóźnienie załączania

10 s
Maks. moc przełączana LED

250 W
Sposób montażu

Montaż natynkowy
Gatunek materiału

Tworzywo termoplastyczne
Zabezpieczenie powierzchni

Stan surowy
Numer RAL (zbliżony)

7035
Maksymalny prąd przełączania (obciążenie rezystancyjne)

16 A
Stopień ochrony (IP)

IP20
Wysokość

67 mm
Średnica

0 mm

Description du fabricant

automatyka domowa i przemysłowa

AZH-S-PLUS

Automat zmierzchowy AZH-S PLUS 230 V

Automat zmierzchowy AZH-S PLUS 230 V z sondą zewnętrzną

Pokaż więcej

Dlaczego warto wybrać AZH-S-PLUS?

Zasilanie 195–253 V AC

Obciążenie AC-1 do 16 A

Regulacja progu 2–1000 lx

Zewnętrzna sonda PLUS IP65

Montaż natynkowy obudowy

Przekaźnikowy nieseparowany styk 1×NO

Opóźnienie eliminuje zakłócenia świetlne

Pobór mocy 0,56 W

Praca od -25 do 50°C

Automatyczne sterowanie oświetleniem

AZH-S PLUS samoczynnie załącza odbiornik o zmierzchu i wyłącza go o świcie, eliminując potrzebę ręcznej obsługi. To wygodne rozwiązanie do oświetlenia posesji, placów, reklam, wystaw oraz do instalacji zewnętrznych wymagających cyklicznej pracy zależnej od światła dziennego.

Szeroki zakres regulacji progu

Regulowany próg zadziałania 2–1000 lx umożliwia dopasowanie momentu włączenia do warunków montażu i oczekiwanego efektu. Użytkownik może ustawić wcześniejsze lub późniejsze załączenie, korzystając z potencjometru oznaczonego symbolami słońca i księżyca.

Hermetyczna sonda zewnętrzna PLUS

Zewnętrzna sonda PLUS o stopniu ochrony IP65 pozwala umieścić element światłoczuły w optymalnym punkcie pomiaru, poza obudową automatu. Dzięki temu urządzenie może precyzyjniej reagować na naturalne oświetlenie, a montaż łatwiej dopasować do układu instalacji.

Niskie zużycie energii

Pobór mocy wynosi tylko 0,56 W.

Odporność temperaturowa

Pracuje w zakresie od -25 do 50°C.

Prosty montaż

Obudowa natynkowa ułatwia instalację w typowych aplikacjach.

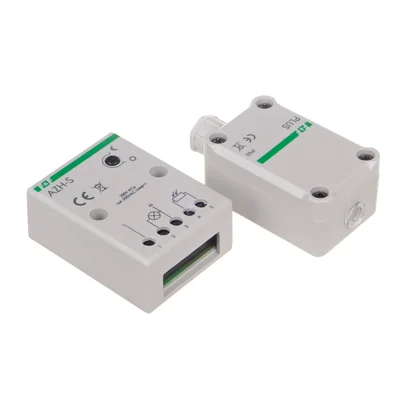

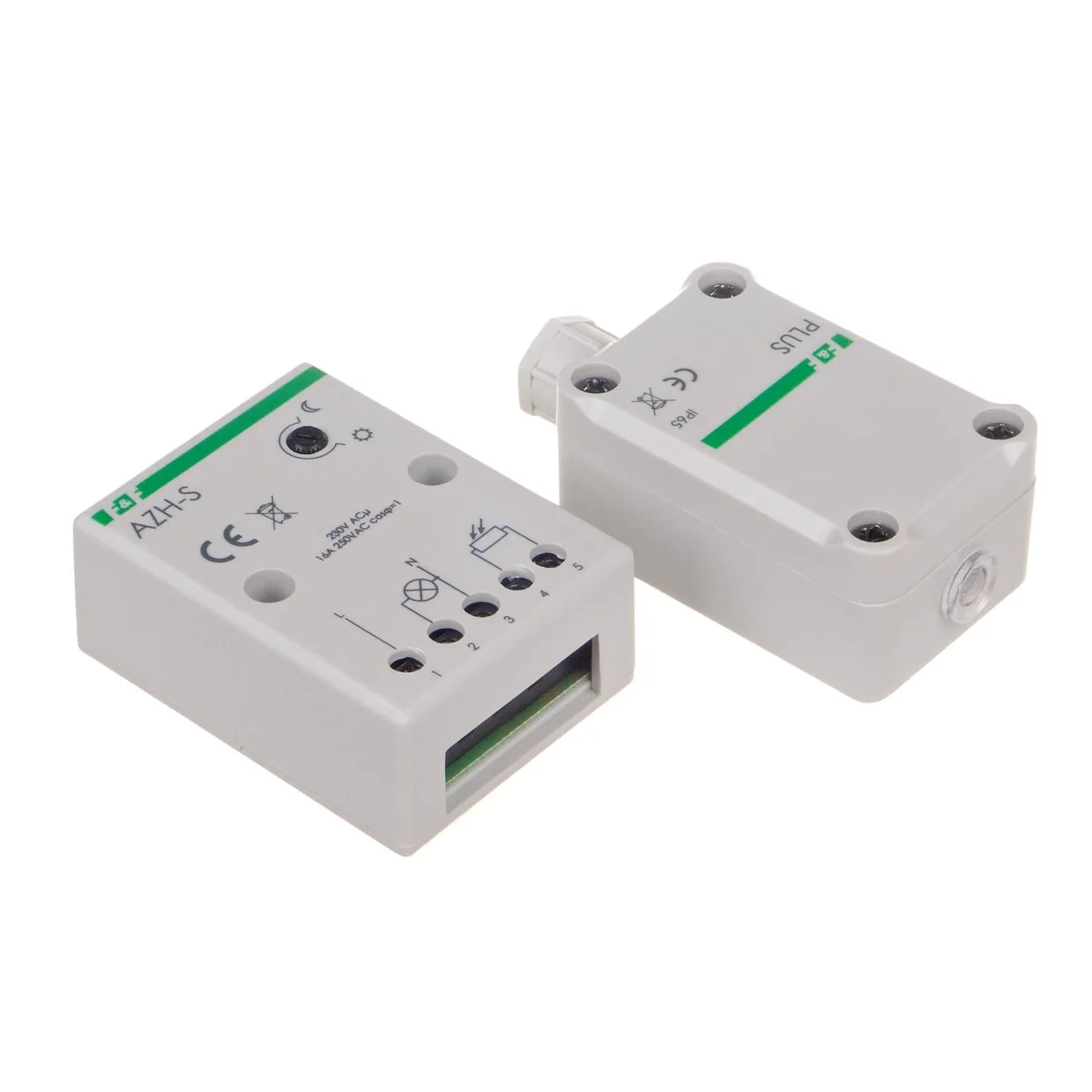

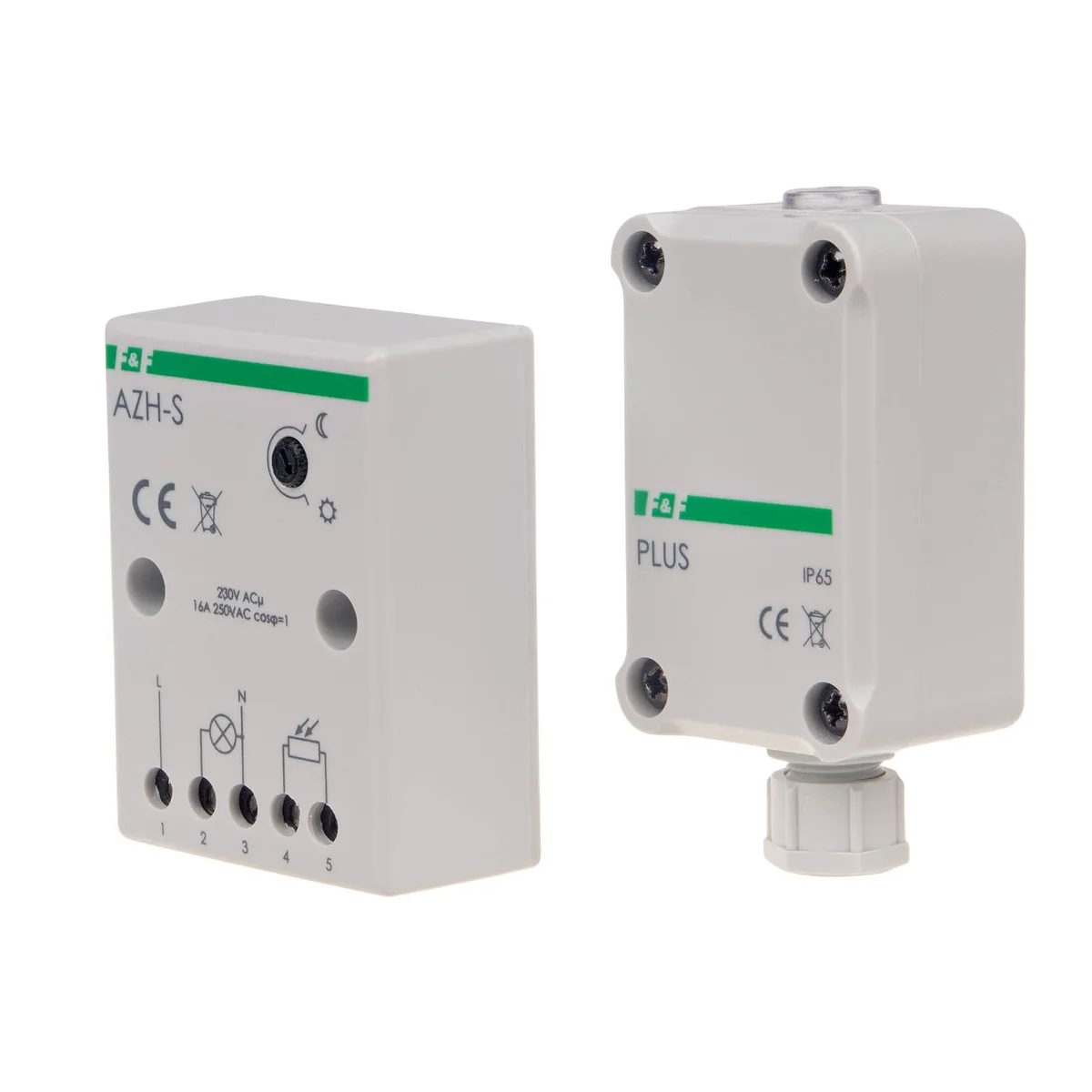

AZH-S-PLUS – wizualizacja urządzenia

Poznaj inne zalety AZH-S-PLUS

Kompaktowa obudowa natynkowa

Urządzenie ma prostą obudowę do montażu natynkowego o wymiarach 50×67×26 mm, przeznaczoną do mocowania na podłożu.

Zewnętrzna sonda światłoczuła

W zestawie znajduje się oddzielna sonda PLUS w małogabarytowej puszce, którą można zamontować w miejscu pomiaru światła dziennego.

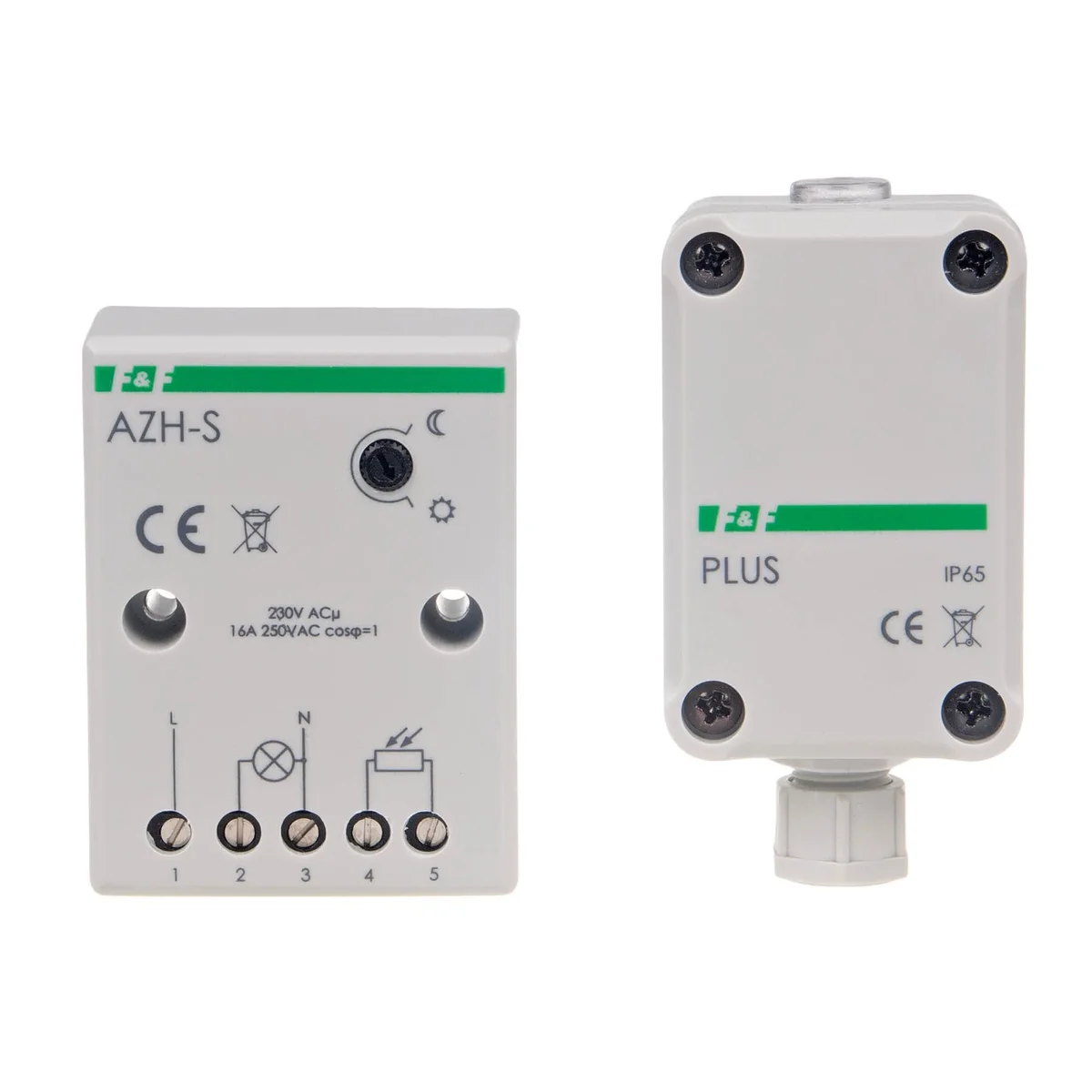

Regulacja progu na obudowie

Na automacie widoczna jest skala regulacyjna z oznaczeniami słońca i księżyca, służąca do ustawienia progu załączenia.

Zaciski śrubowe przyłączeniowe

Przewody podłączane są do zacisków śrubowych. Dostęp do przyłączy znajduje się w obudowie urządzenia i wymaga jej otwarcia.

Pokrywa sondy z uszczelką

Puszka sondy jest zamykana pokrywą z uszczelką silikonową na cztery śruby, co jest widoczne z zewnątrz.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

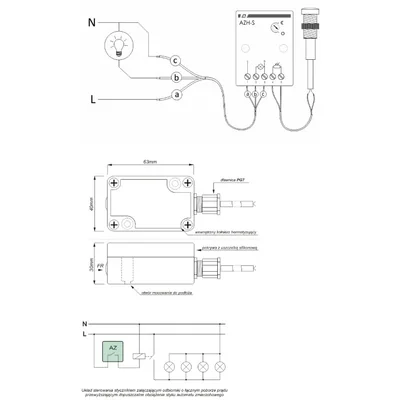

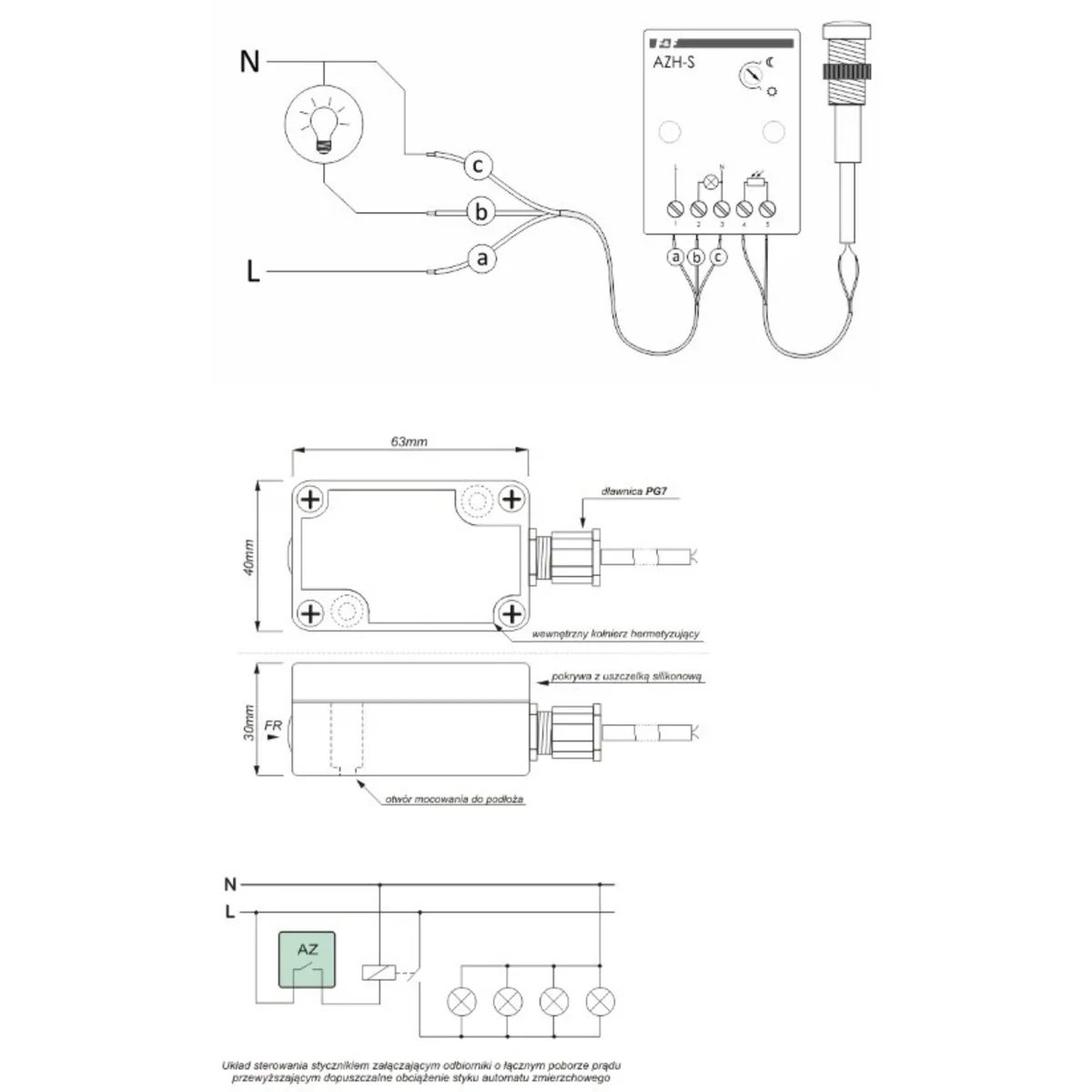

Schematy

Wymiary

Wymiary sondy

Schemat podłączenia

Parametry Techniczne

Opóźnienie wyłączania

20 s

Opóźnienie załączania

10 s

Maksymalna moc łączeniowa

4000 W

Do obciążeń pojemnościowych

Nie

Bezhalogenowe

Tak

Napięcie znamionowe

230 V

Maksymalny prąd przełączania (obciążenie rezystancyjne)

16 A

Próg jasności załączenia

2-1000 lx

Rodzaj czujnika

Czujnik światła niezależny

Styki

1 styk zwierny (NO)

Sposób montażu

Montaż natynkowy

Materiał

Tworzywo sztuczne

Gatunek materiału

Tworzywo termoplastyczne

Zabezpieczenie powierzchni

Stan surowy

Kolor

Szary

Stopień ochrony (IP)

IP20

Próg jasności wyłączania

2-1000 lx

Zakres temperatur pracy

-25-50 °C

Maks. moc przełączana LED

250 W

Szerokość

51 mm

Wysokość

67 mm

Głębokość

25,5 mm

Numer RAL (zbliżony)

7035

Średnica

0 mm

Min. głębokość puszki montażowej

0 mm
