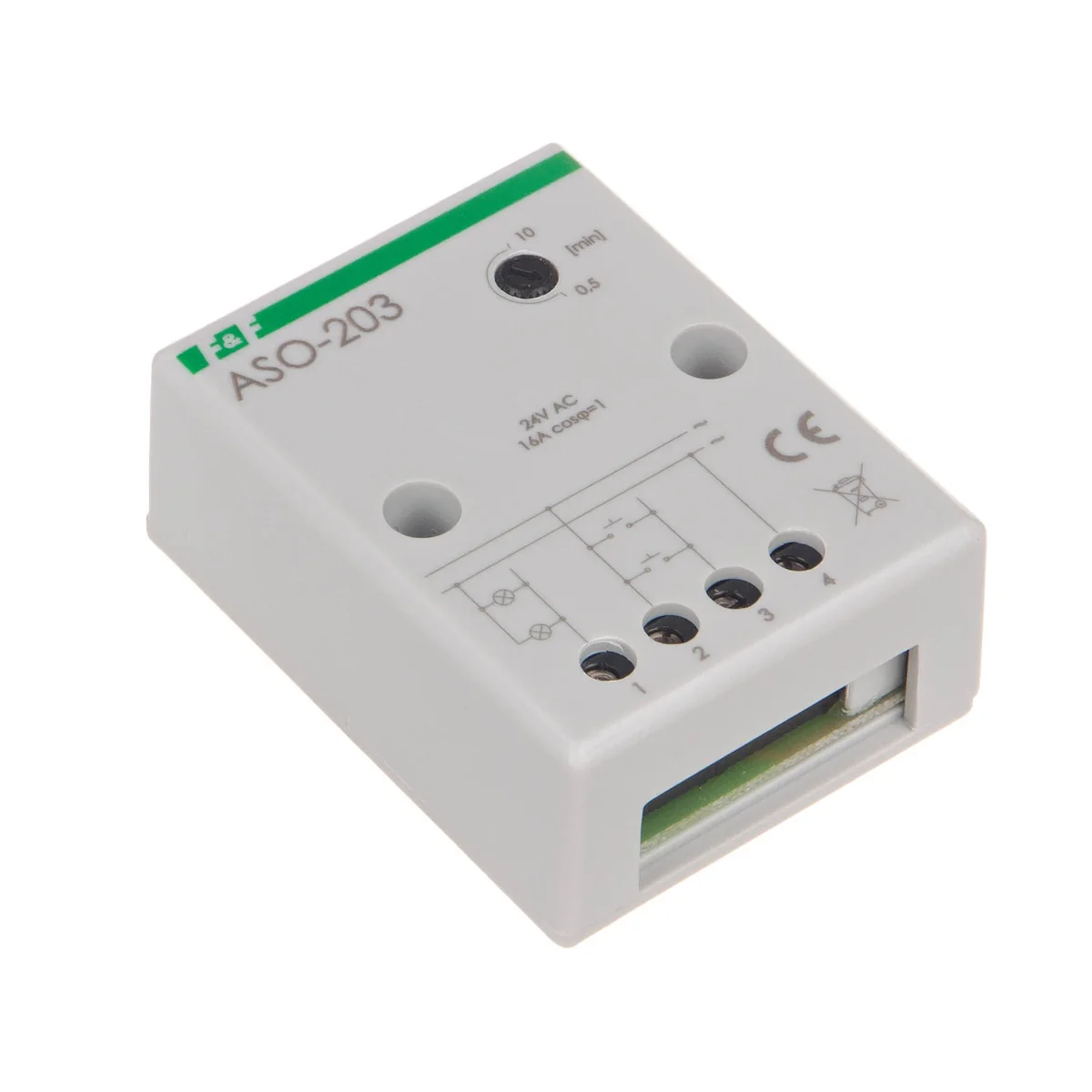

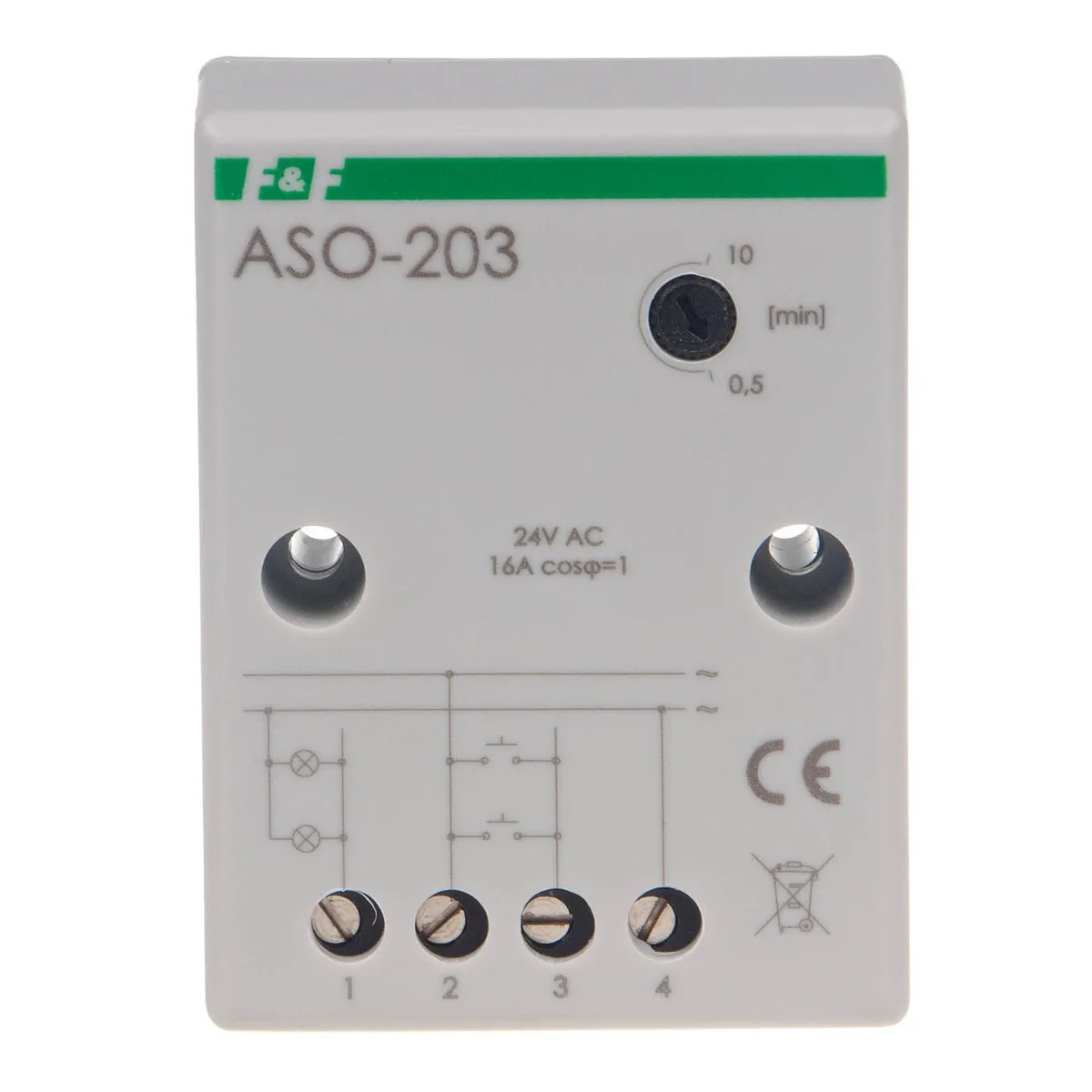

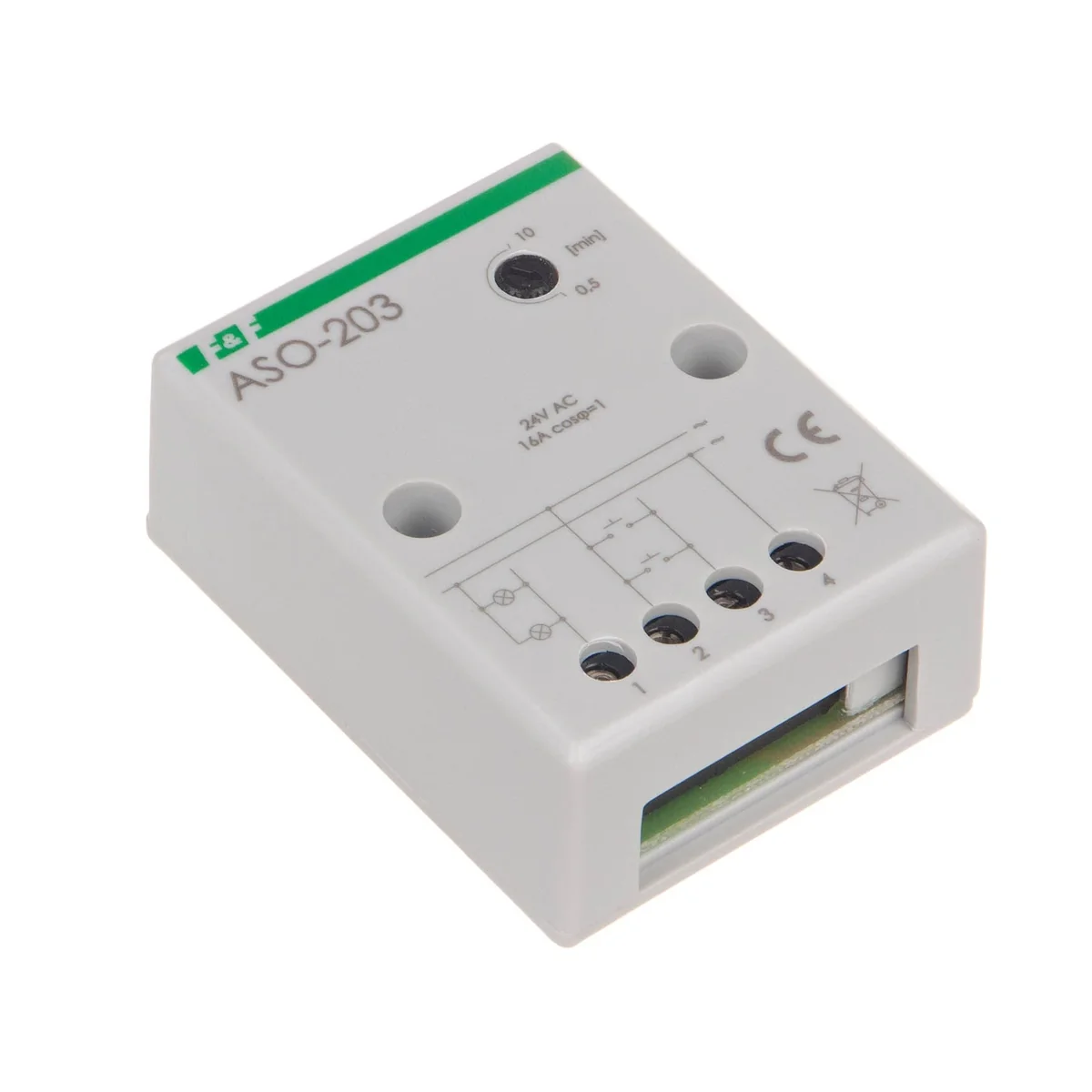

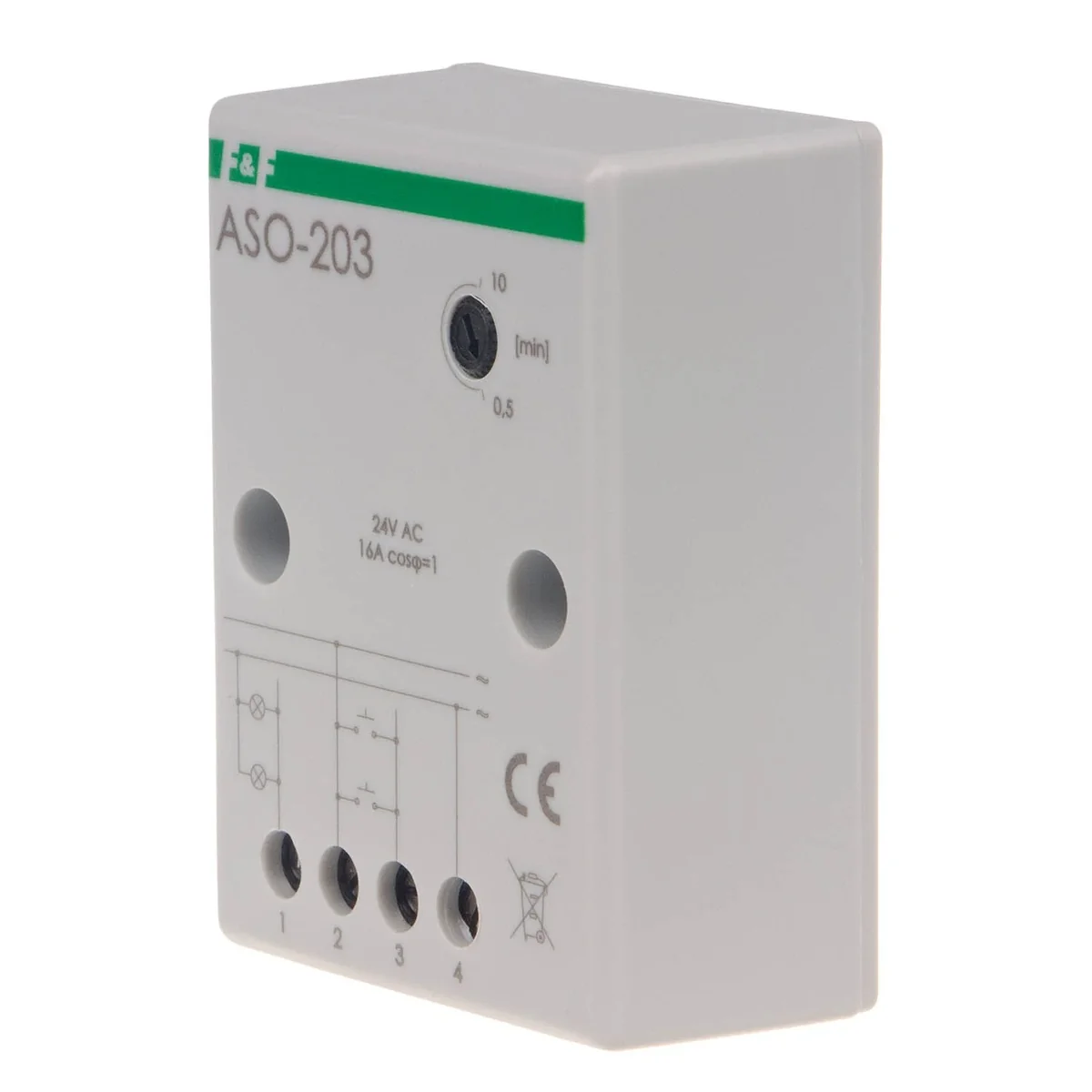

Przeznaczenie:
Automaty schodowe służą do utrzymania włączonego oświetlenia korytarzy, klatek schodowych, lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie.

Działanie
Automaty nie mogą bezpośrednio współpracować z lampami jarzeniowymi, świetlówkami kompaktowymi i innymi lampami z elektronicznymi zapłonnikami.

Funkcja przeciwblokady nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu włącznika schodowego, tzn. po zablokowaniu wyłącznika (np. zapałką) automat odmierzy zadany czas i wyłączy oświetlenie. Ponowne załączenie oświetlenia może nastąpić po usunięciu blokady.

Głębokość [mm]

26
Montaż natablicowy [A]

16
Opóźnienie wyłączenia - regulowane

0, 5-10min
Prąd obciążenia [A]

<10
Sposób montażu

Na wkręty
Temperatura pracy [°C]

-25-50
Zasilanie [V]

24
Szerokość opakowania [mm]

67
PKWIU

27.12.10.0

Moc [W]

0,56
Napięcie znamionowe [V]

230
Opóźnienie zadziałania [s]

<1
Przyłącze

Zaciski śrubowe 2, 5mm
Szerokość [mm]

67
Wysokość [mm]

50
Wysokość opakowania [mm]

50
Waga opakowania [kg]

0.1

Pozostałe dane techniczne

Funkcja

Elektroniczny
Napięcie sterowania 1

24 ... 24 V
Znamionowy prąd załączania

10 A
Układ połączeń

3 i 4 przewodowa
Maksymalna zdolność łączeniowa dla świetlówek

350 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

500 VA
