Przeznaczenie:
Automaty schodowe służą do utrzymania włączonego oświetlenia korytarzy, klatek schodowych, lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie.

Działanie

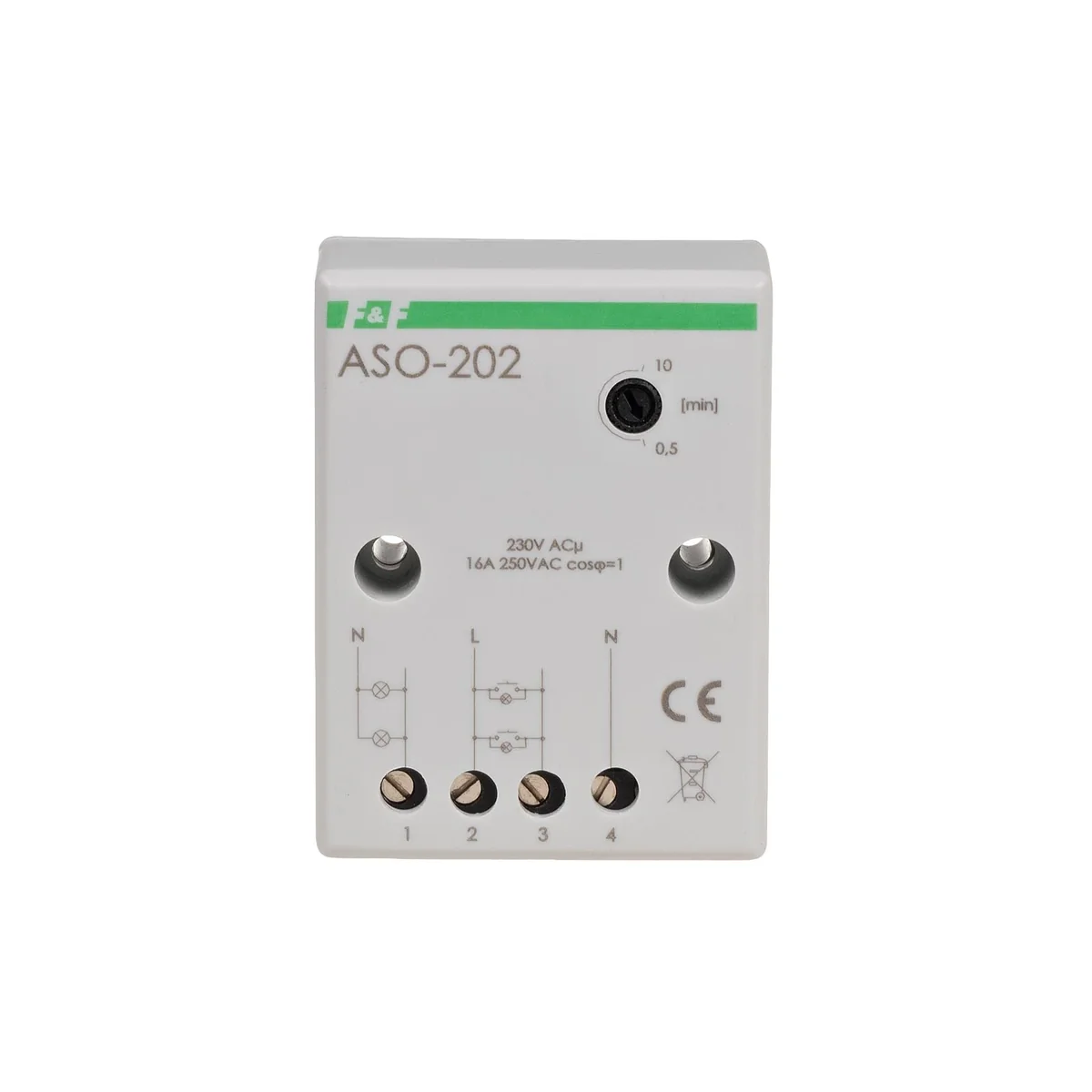

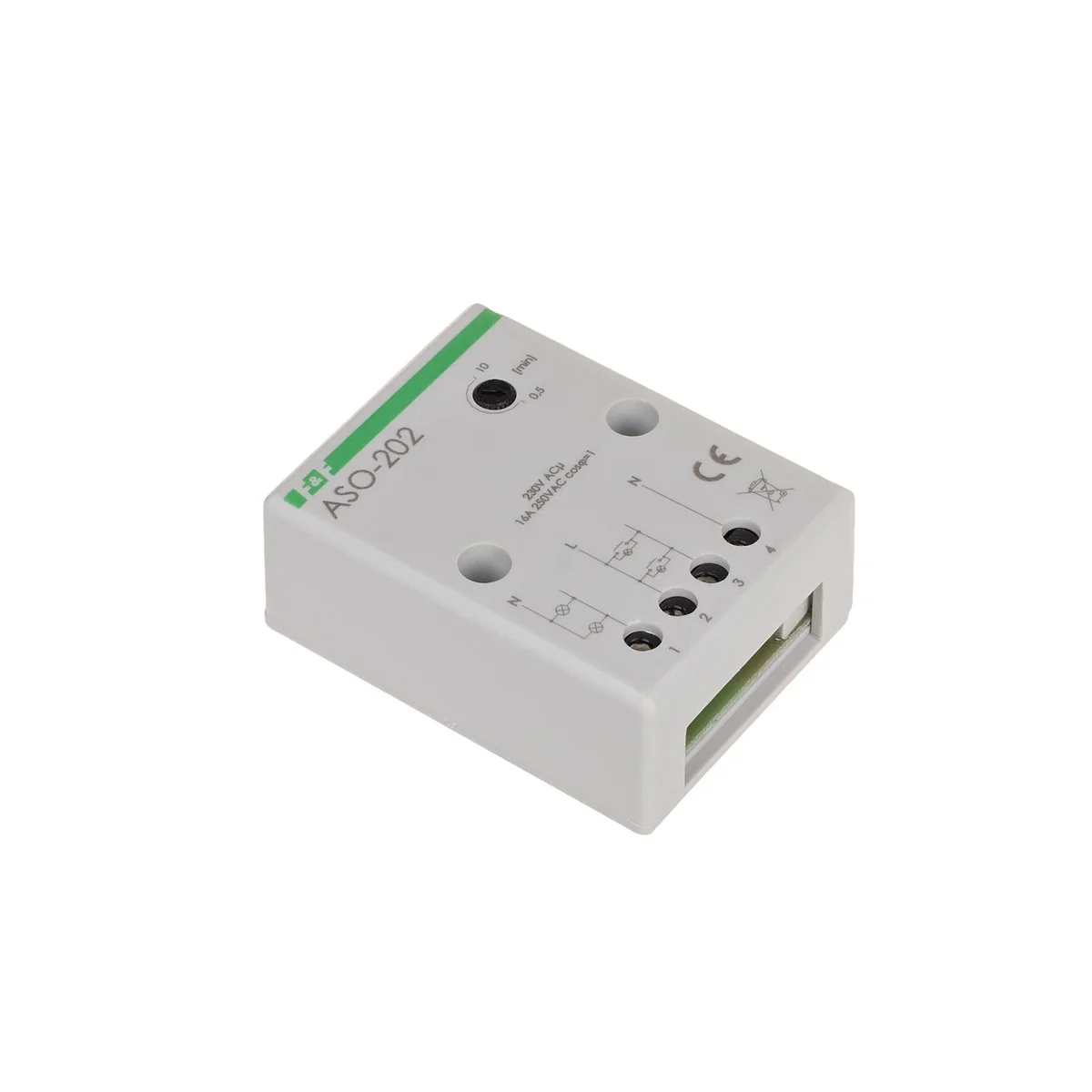

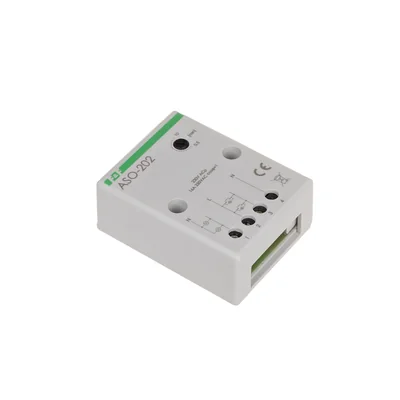

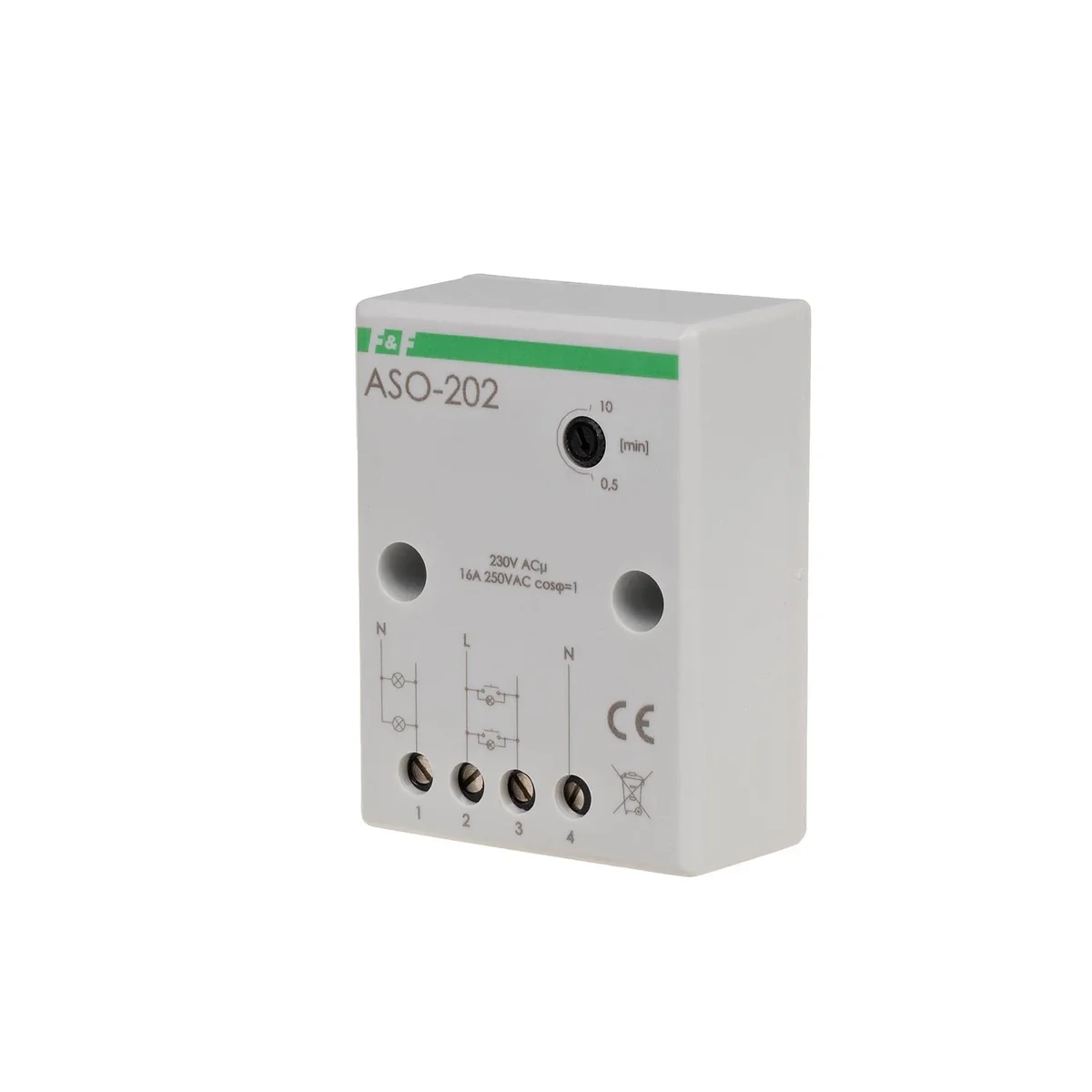

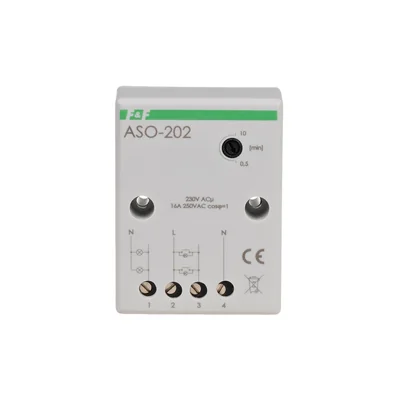

Automat schodowy załączony włącznikiem chwilowym (dzwonkowym) podtrzymuje oświetlenie przez ustawiony czas (od 0,5min. do 10min.). Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie.
Automaty nie mogą bezpośrednio współpracować z lampami jarzeniowymi, świetlówkami kompaktowymi i innymi lampami z elektronicznymi zapłonnikami.

Funkcja przeciwblokady nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu włącznika schodowego, tzn. po zablokowaniu wyłącznika (np. zapałką) automat odmierzy zadany czas i wyłączy oświetlenie. Ponowne załączenie oświetlenia może nastąpić po usunięciu blokady.

Głębokość [mm]

26
Montaż natablicowy [A]

16
Opóźnienie wyłączenia - regulowane

0, 5-10min
Prąd obciążenia [A]

<10
Sposób montażu

Na wkręty
Temperatura pracy [°C]

-25-50
Zasilanie [V]

230
Szerokość opakowania [mm]

67
PKWIU

27.12.23.0

Moc [W]

0,56
Napięcie znamionowe [V]

230
Opóźnienie zadziałania [s]

<1
Przyłącze

Zaciski śrubowe 2, 5mm
Szerokość [mm]

67
Wysokość [mm]

50
Wysokość opakowania [mm]

50
Waga opakowania [kg]

0.1

Pozostałe dane techniczne

Funkcja

Elektroniczny wielofunkcyjny
Napięcie sterowania 1

230 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Opóźnienie wyzwalania

0.5 ... 10 min
Ostrzeganie przed wyłączeniem

Ściemnianie do 50%
Maksymalna zdolność łączeniowa dla świetlówek

550 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

800 VA
