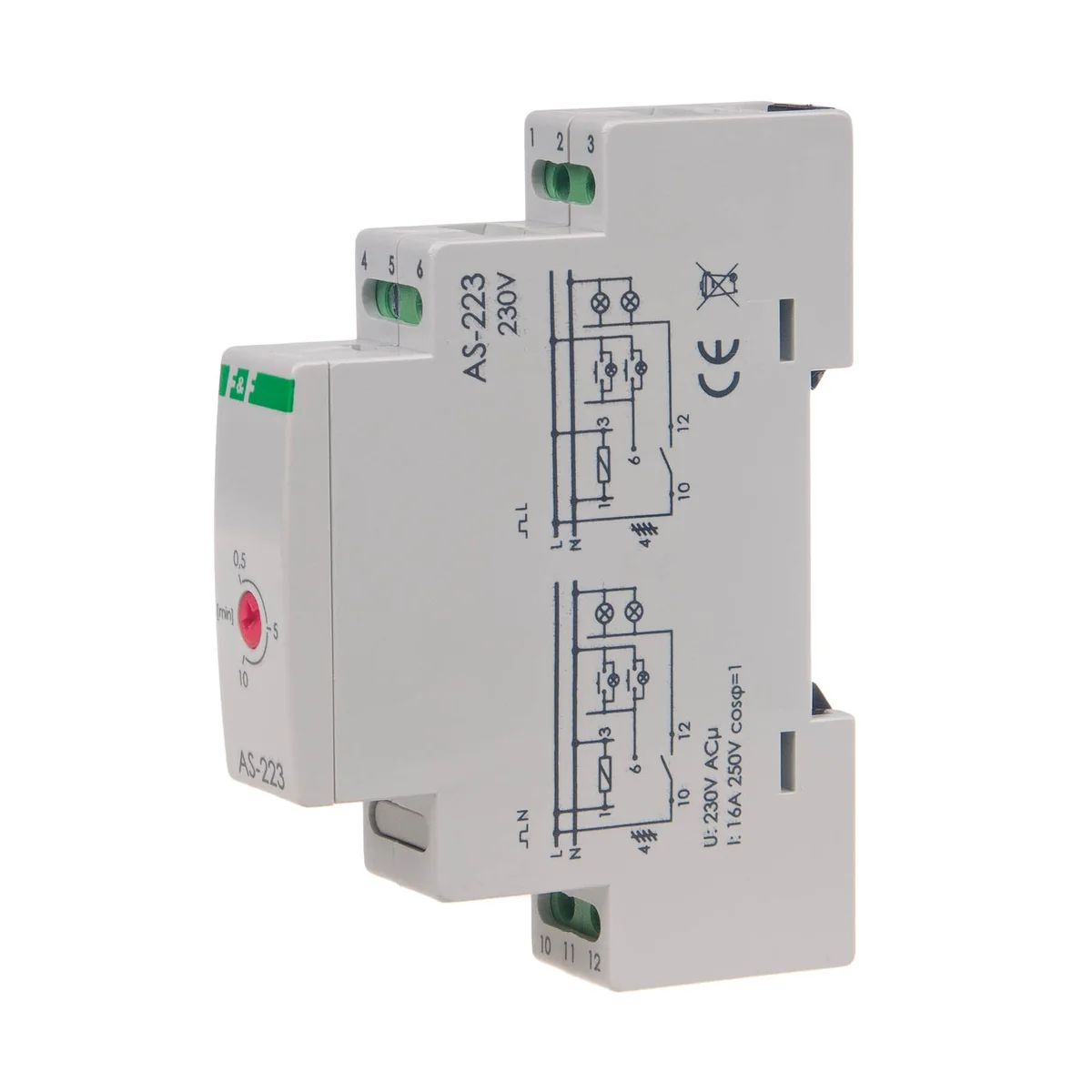

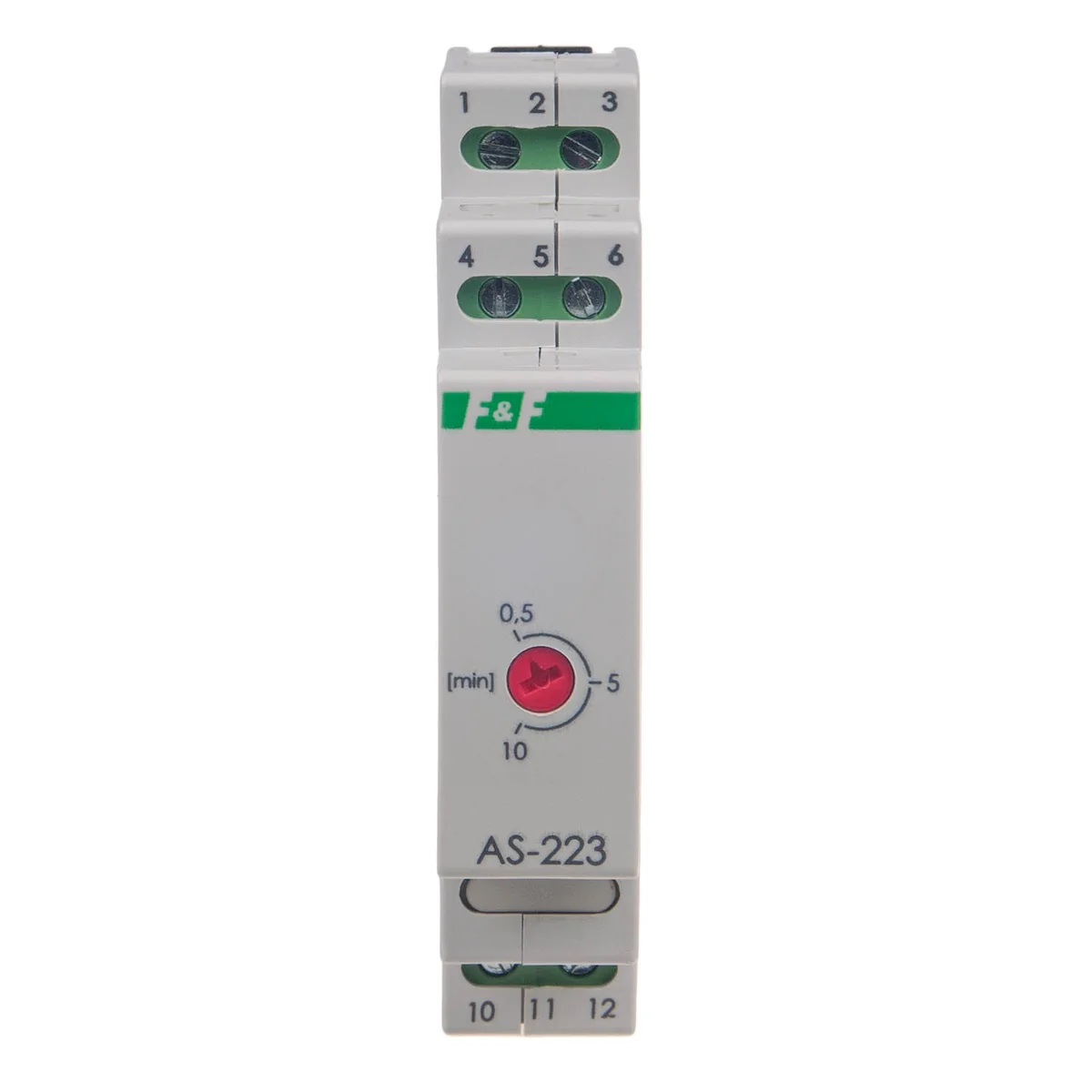

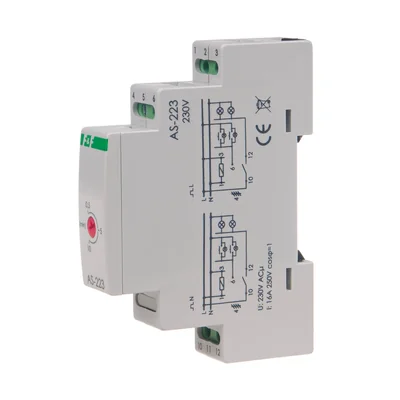

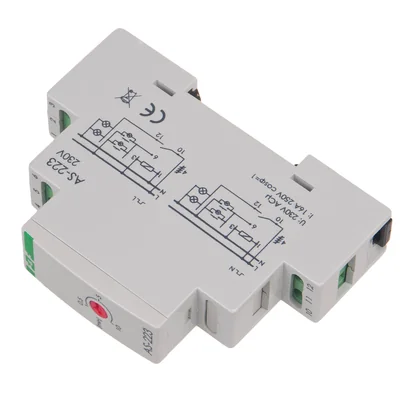

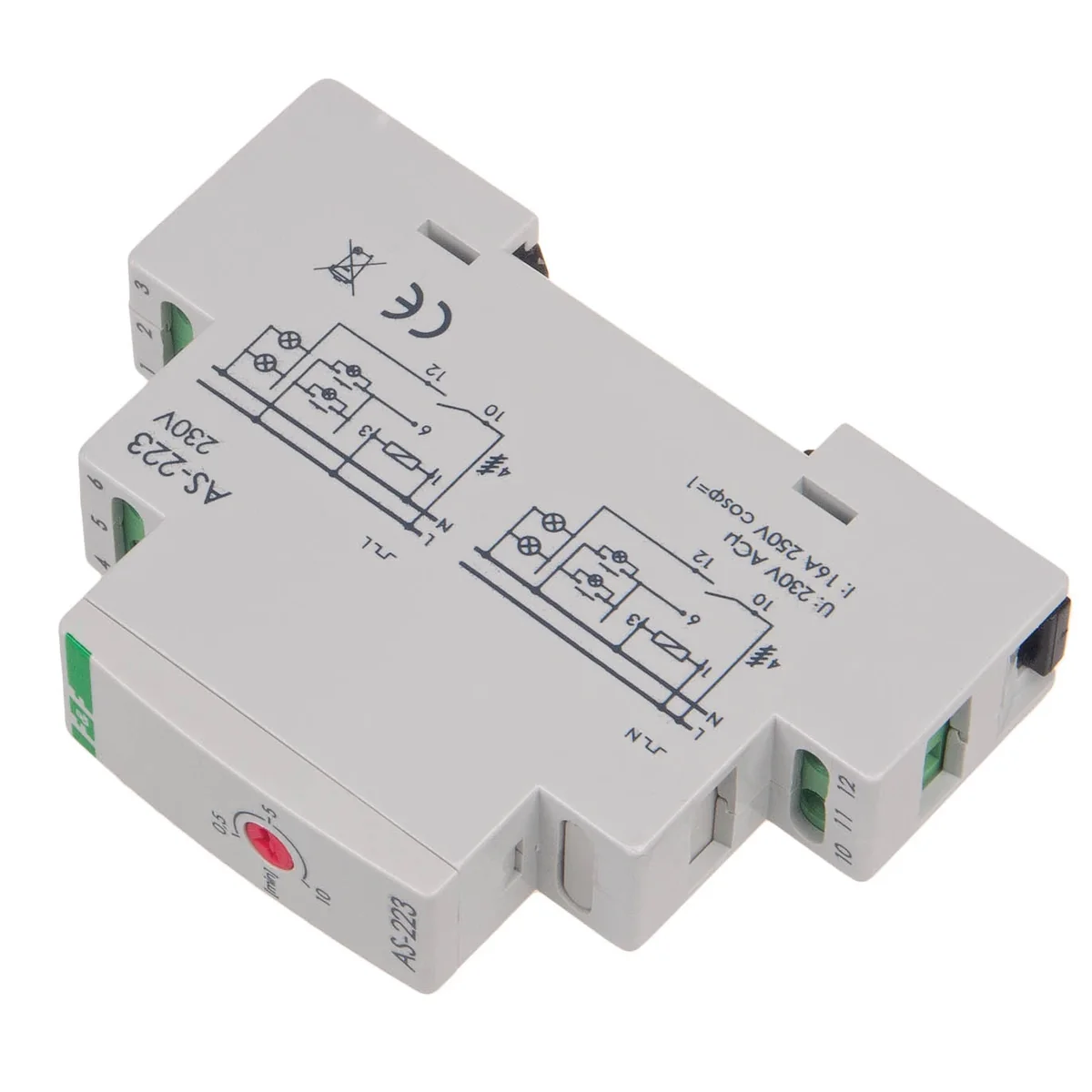

Automat schodowy służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych, lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie. Działanie:
Załączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony pokrętłem. Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie.
Funkcja przeciwblokady nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu wyłącznika schodowego, tzn. po zablokowaniu wyłącznika (np. zapałką) automat odmierzy zadany czas i wyłączy oświetlenie. Ponowne załączenie oświetlenia może nastąpić po usunięciu blokady. AS-223 może współpracować z wyłącznikami podswietlanymi.

Montaż

Na szynie TH-35
Opóźnienie wyłączenia - regulowane

0,5-10
Prąd obciążenia [A]

<10
Temperatura pracy [°C]

-25-50
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1

Napięcie znamionowe [V]

230
Opóźnienie zadziałania [s]

<1
Przyłącze [W]

1.2
Wymiary

1 moduł (18mm)
Szerokość opakowania [mm]

20
PKWIU

27.12.23.0

Pozostałe dane techniczne

Funkcja

Elektroniczny wielofunkcyjny
Szerokość wyrażona liczbą modułów

1
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

16 A
Układ połączeń

4 przewodowa
Cykl pracy

Powtarzalny + oświetlenie ciągłe
Maksymalna zdolność łączeniowa dla żarówek

2300 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

1000 VA

Sposób montażu

Szyna DIN
Napięcie sterowania 1

230 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Opóźnienie wyzwalania

0.5 ... 10 min
Ostrzeganie przed wyłączeniem

Ściemnianie do 50%
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

550 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

800 VA
