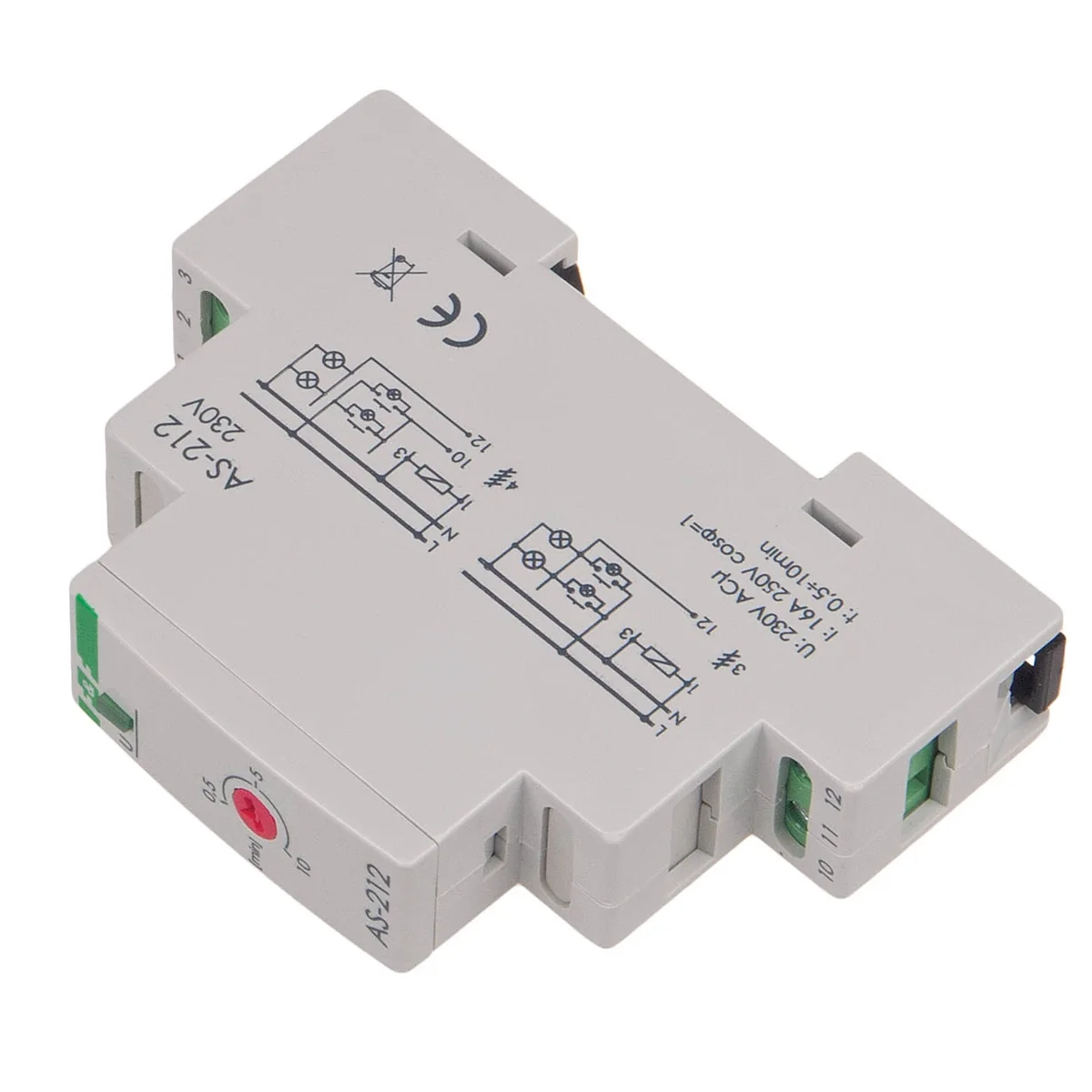

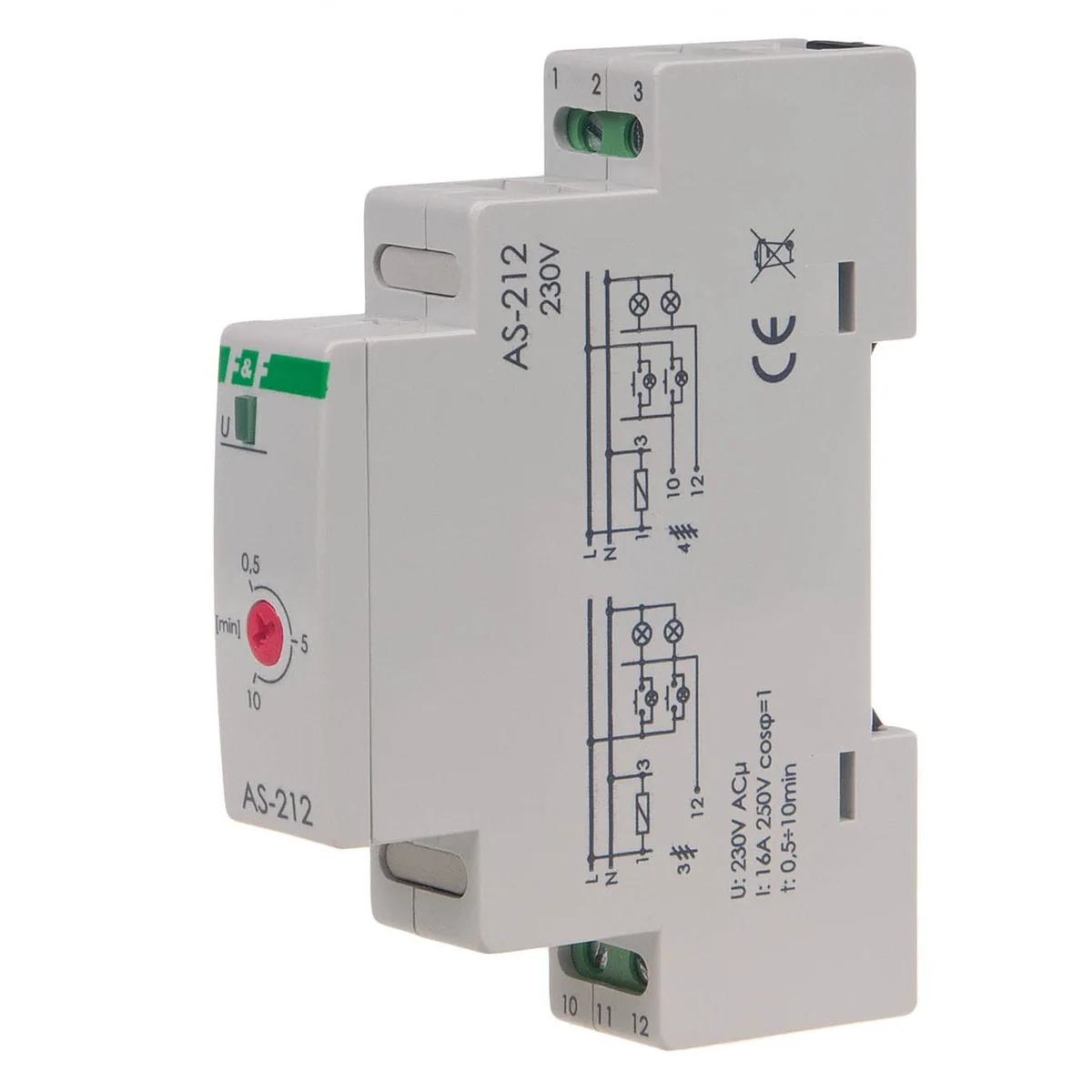

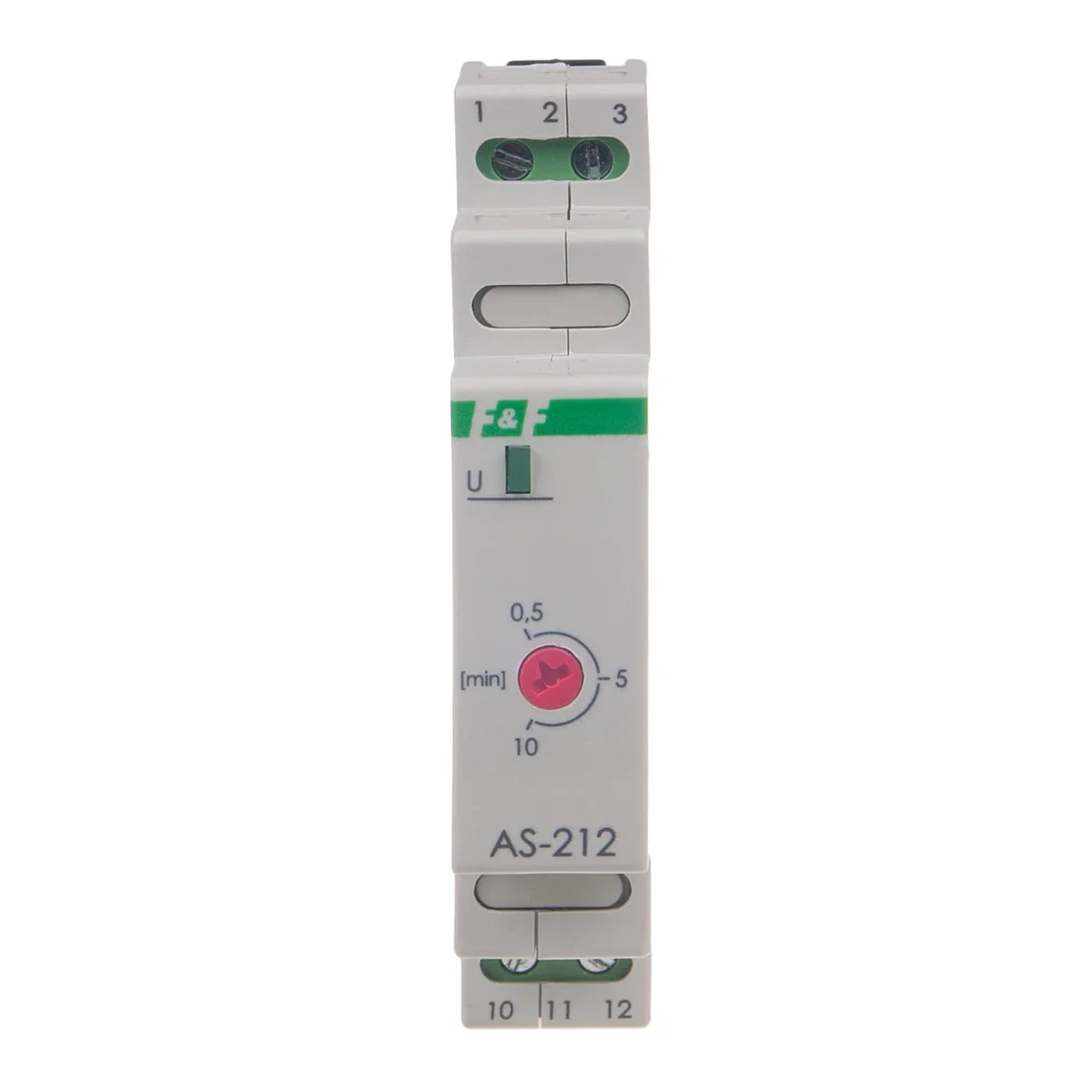

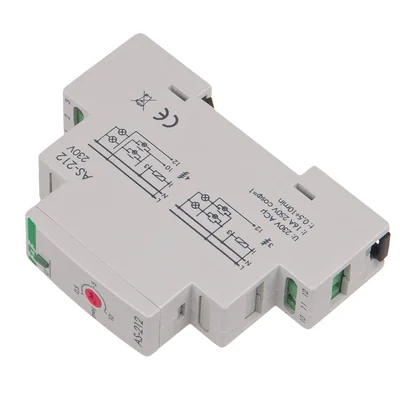

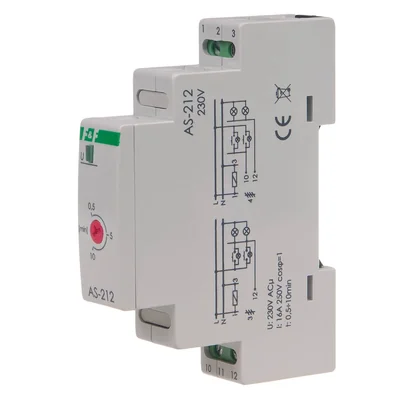

Przeznaczenie
Automat schodowy służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych, lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie. Działanie
Załączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony pokrętłem. Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie. UWAGA!
Możliwość specjalnego wykonania automatów schodowych na inne napięcia niż podane w tabeli danych technicznych, np. 12V, 48V, 110V AC/DC lub inne.

Moc [W]

0,56
Napięcie znamionowe [V]

230
Opóźnienie zadziałania [s]

<1
Przyłącze

Zaciski śrubowe 2, 5mm
Wymiary

1 moduł (18mm)
Szerokość opakowania [mm]

20
PKWIU

27.12.23.0

Montaż

Na szynie TH-35
Opóźnienie wyłączenia - regulowane

0, 5-10min
Prąd obciążenia [A]

<16
Temperatura pracy [°C]

-25-50
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1

Pozostałe dane techniczne

Funkcja

Elektroniczny
Szerokość wyrażona liczbą modułów

1
Napięcie sterowania 1

230 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Układ połączeń

4 przewodowa
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

350 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

500 VA

Sposób montażu

Szyna DIN
Głębokość wbudowania

60 mm
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

10 A
Ostrzeganie przed wyłączeniem

Brak
Maksymalna zdolność łączeniowa dla żarówek

1500 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

650 VA

Rodzaj opakowania	Sztuka	Karton
Ilość	1 szt.	12 szt.
Waga (kg)	0,065	-
Szerokość (m)	0,019	-
Długość (m)	0,095	-
Głębokość (m)	0,070	-
