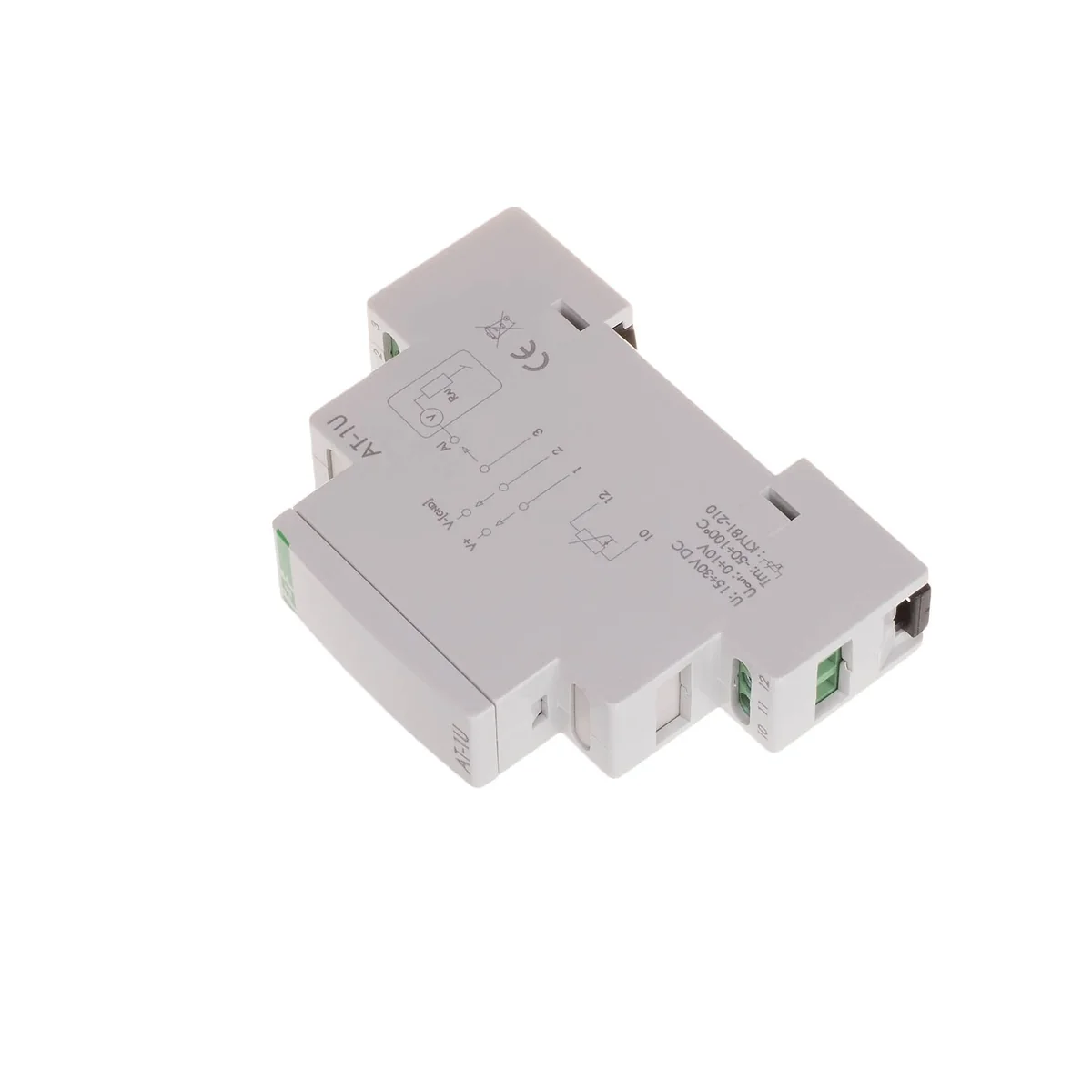

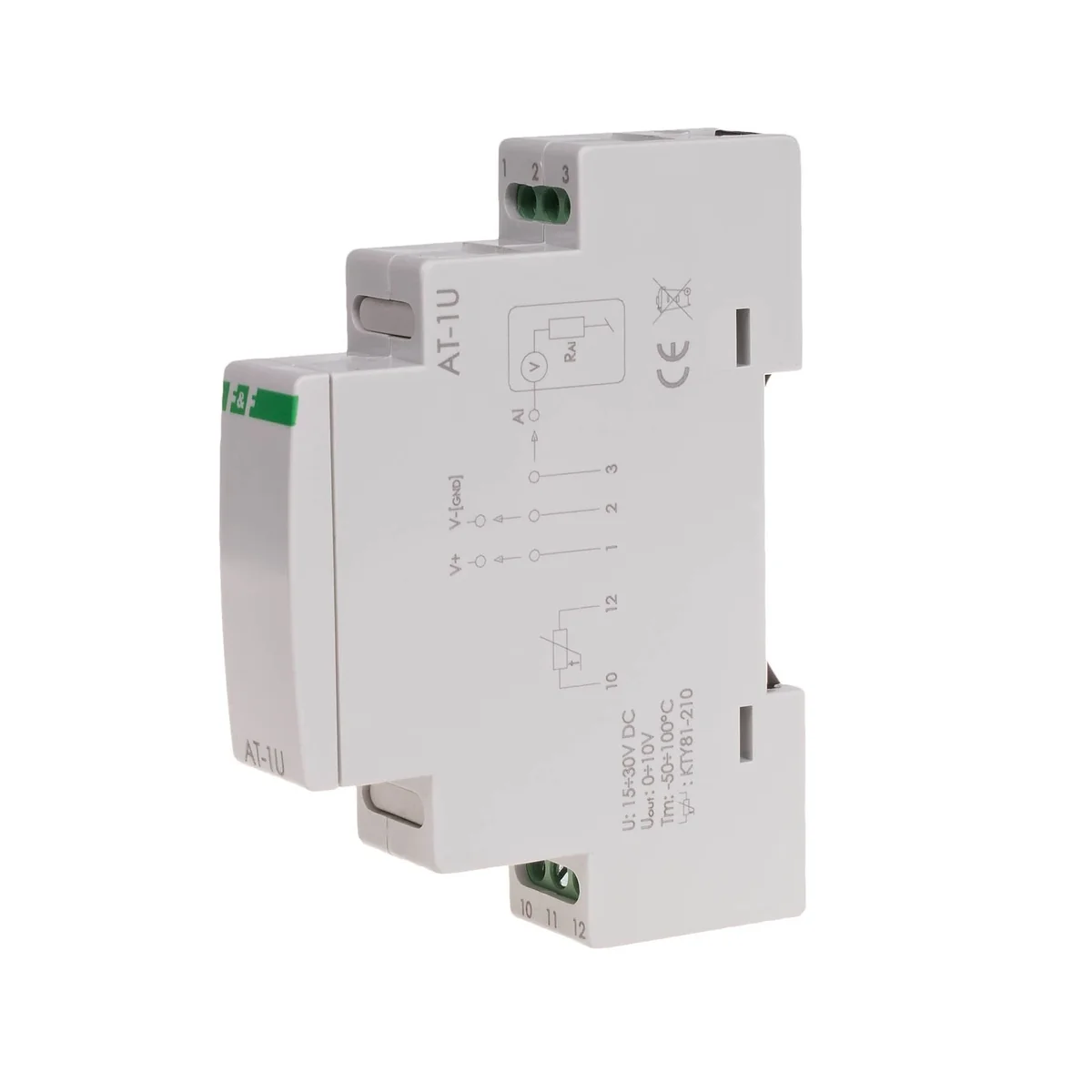

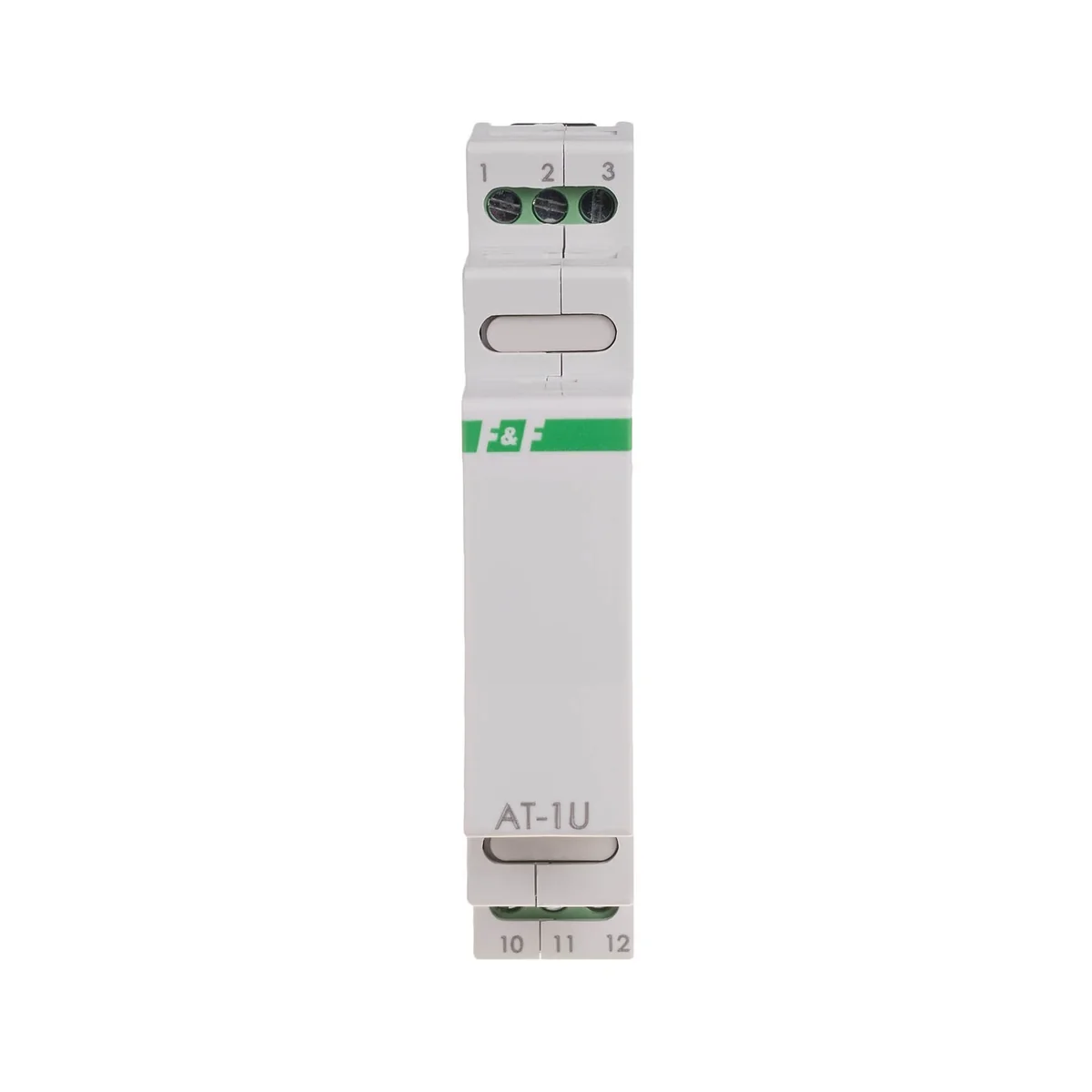

Analogowy przetwornik temperatury – napięciowy 0-10V MAX-AT-1U

Indeks lokalny:
API025FIFQ
Nr katalogowy:
MAX-AT-1U
Kod EAN:
5908312594604
Producent: F&F
Maksymalny błąd pomiarowy: ±1,5
Montaż: Na szynie TH-35
Napięcie wyjścia [V]: 0-10
Cena:
47,81 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przetwornik AT-1U przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału napięciowego w zakresie 0-10V.Przetwornik AT-1U dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału napięciowego z zakresu 0-10V. W skutek przekształcenia, na wyjściu pojawia się napięcie proporcjonalne do temperatury środowiska, w którym znajduje się czujnik temperatury. Przetwornik współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym). Dedykowane sondy temperatury produkcji F&F: sonda RT lub sonda RT823. Sondy dostępne osobno. Ze względu na charakter sygnału wejściowego, maksymalna długość przewodów sygnałowych (ekranowanych) łączących moduł z wejściem analogowym nie powinna przekraczać 20m długości.
Sonda temperatury RT-110
Sonda temperatury RT82360-100



Dane techniczne

  • Maksymalny błąd pomiarowy
    ±1,5
  • Napięcie wyjścia [V]
    0-10
  • Stopień ochrony
    IP20
  • Wymiary
    1 moduł (18mm)
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0,1
  • Czujnik temperatury
    KTY81-210
  • Montaż
    Na szynie TH-35
  • Przyłącze
    Zaciski śrubowe 2,5mm
  • Temperatura pracy [°C]
    -80
  • Zakres pomiarowy
    -50-100
  • Szerokość opakowania [mm]
    20
  • Zakres napięcia pracy [V]
    15-30
  • PKWIU
    26.30.23.0

Pozostałe dane techniczne

  • Zakres pomiarowy
    -50 ... 100 °C
  • Z wyjściem binarnym
    nie
  • Wbudowane funkcje konfiguracyjne
    nie
  • Wyjście analogowe 0 V ... 10 V
    tak
  • Wersja modułowa
    tak
  • Temperatura otoczenia
    -20 ... 50 °C
