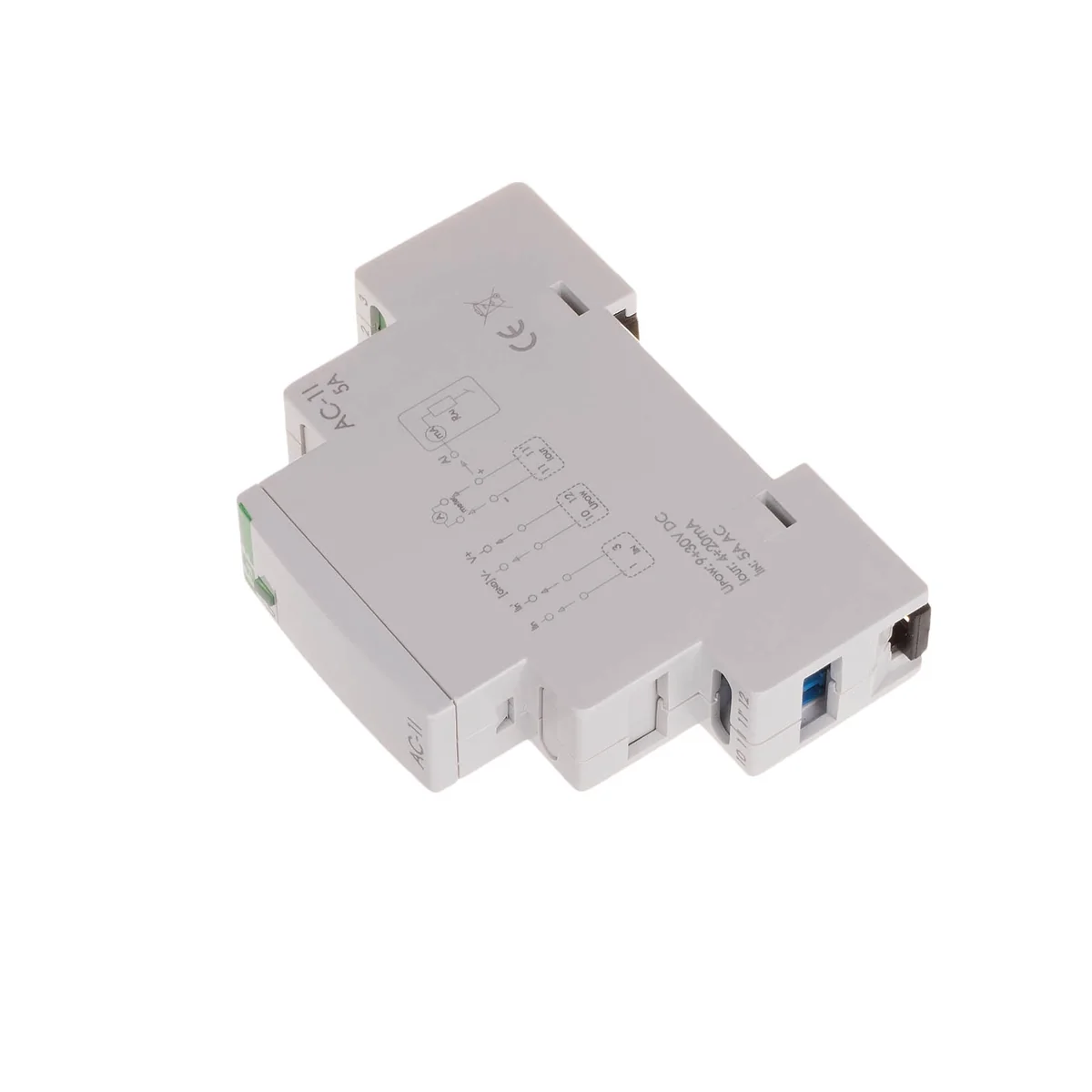

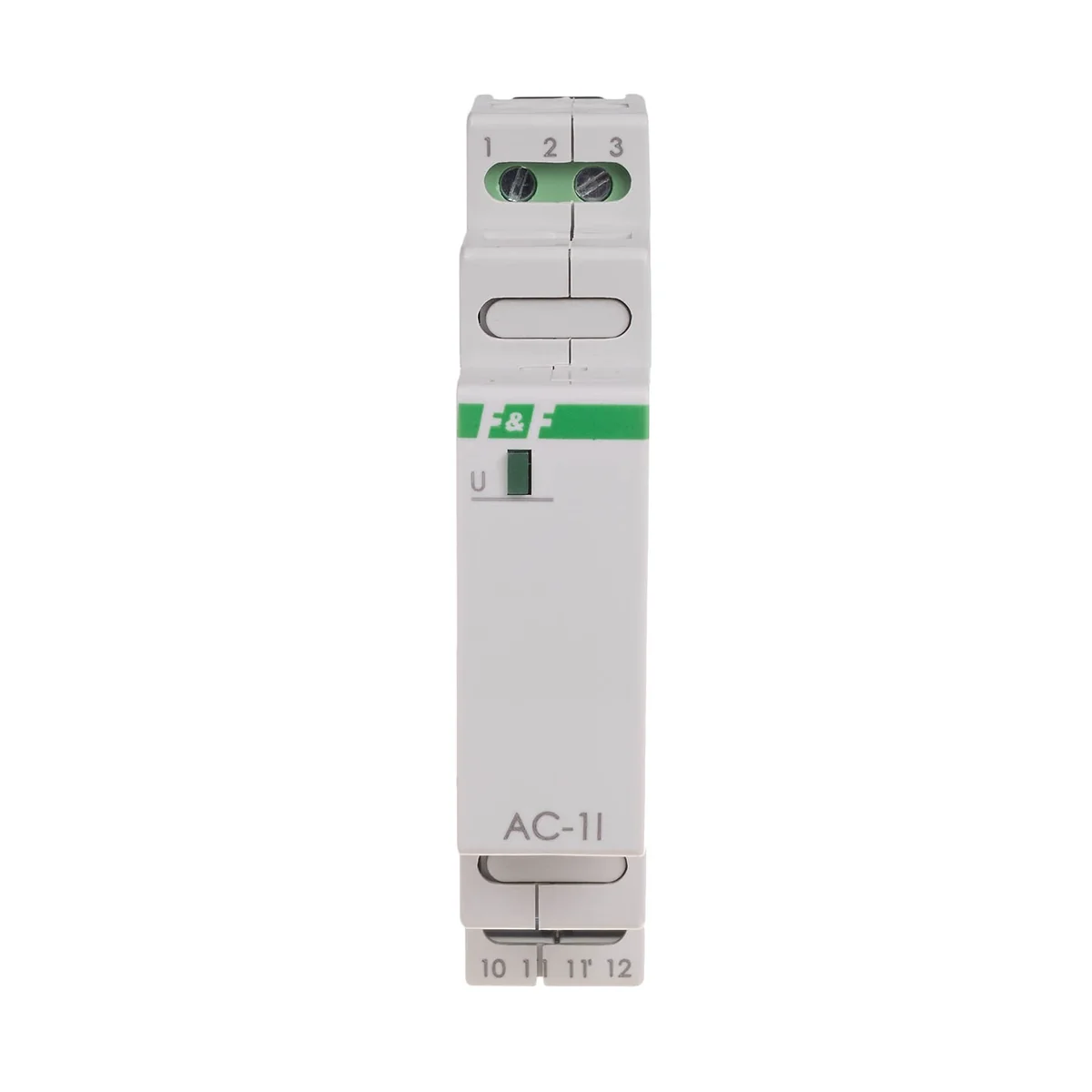

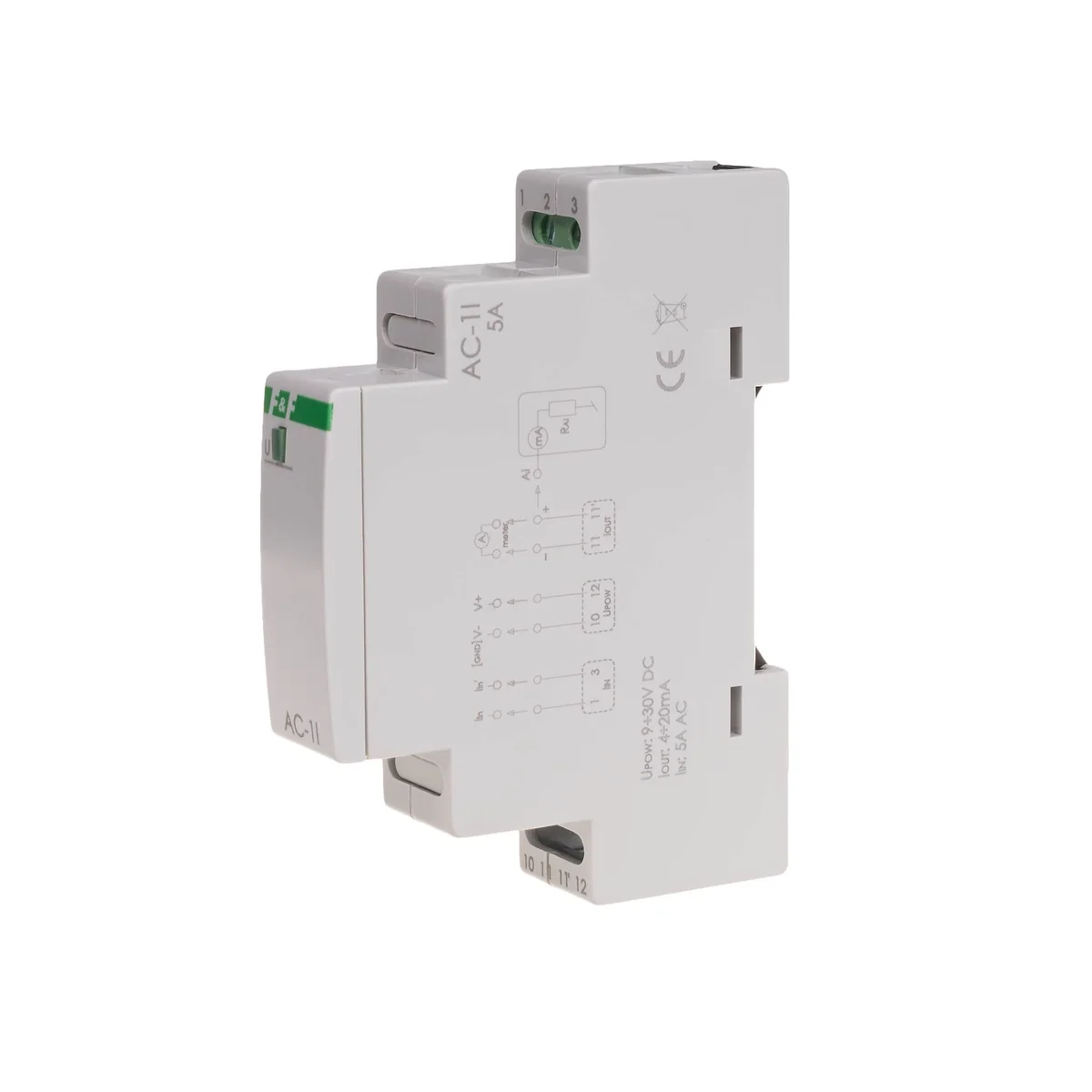

Analogowy przetwornik natężenia prądu jednofazowy 5A MAX-AC-1I-5A

Indeks lokalny:
API055FIFQ
Nr katalogowy:
MAX-AC-1I-5A
Kod EAN:
5908312595243
Producent: F&F
Błąd przetwarzania: ±0,5%
Długość [m]: 300
Maksymalny prąd obciążenia [A]: 10
Cena:
93,98 €
brutto / szt.
(w tym VAT 23%)
0,31 € brutto/mb.
Dostawa do 3h
do tygodnia (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Moduł AC-1I przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4-20 mA.Przetwornik dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe Iin. Wartość mierzona prądu jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4-20 mA. Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych. Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.
Dopuszczalne przeciążenie100A/100msek



Dane techniczne

  • Błąd przetwarzania
    ±0,5%
  • Maksymalny prąd obciążenia [A]
    10
  • Moc [W]
    0,8
  • Napięcie przebicia [kV]
    2,1
  • Prąd wyjścia [mA]
    4-20
  • Przyłącze
    Zaciski śrubowe 2,5mm
  • Wymiary
    1 moduł (18mm)
  • Zakres nastawy prądu [A] od
    0
  • Szerokość opakowania [mm]
    20
  • PKWIU
    26.30.23.0
  • Długość [m]
    300
  • Maksymalny błąd pomiarowy
    ±0,2A
  • Montaż
    Na szynie TH-35
  • Napięcie znamionowe [V]
    285
  • Prąd znamionowy [A]
    0-5
  • Stopień ochrony
    IP20
  • Zakres nastawy prądu [A] do
    5
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0,25

Pozostałe dane techniczne

  • Wartość początkowa zakresu pomiarowego prądu
    0 A
  • Częstotliwość prądu znamionowego
    50 Hz
  • Wbudowane funkcje konfiguracyjne
    nie
  • Wartość końcowa zakresu pomiarowego prądu
    5 A
  • Rodzaj wyjścia analogowego
    4-20 mA
  • Z wyjściem binarnym
    nie

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,057
Szerokość (m) 0,019
Długość (m) 0,090
Głębokość (m) 0,070
