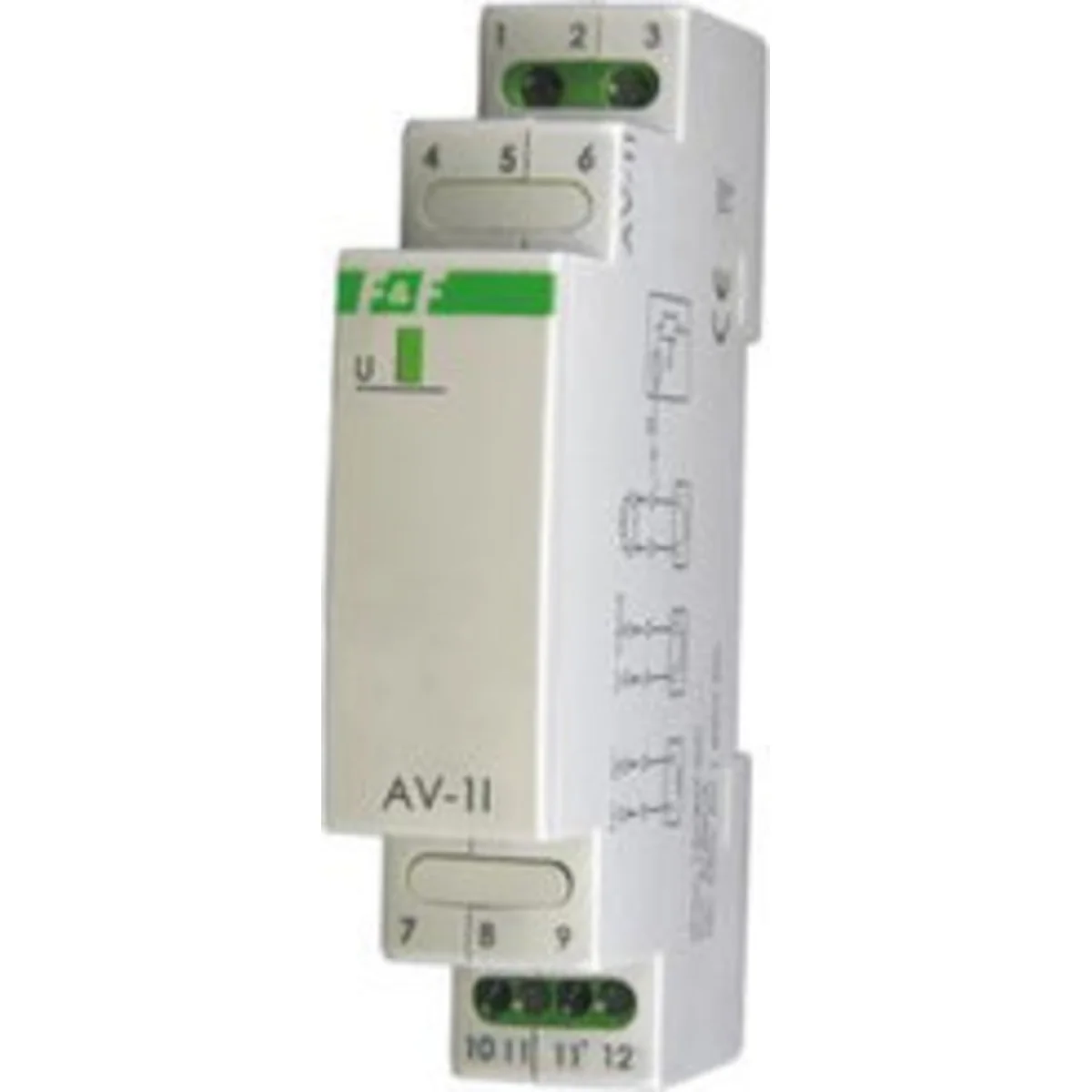

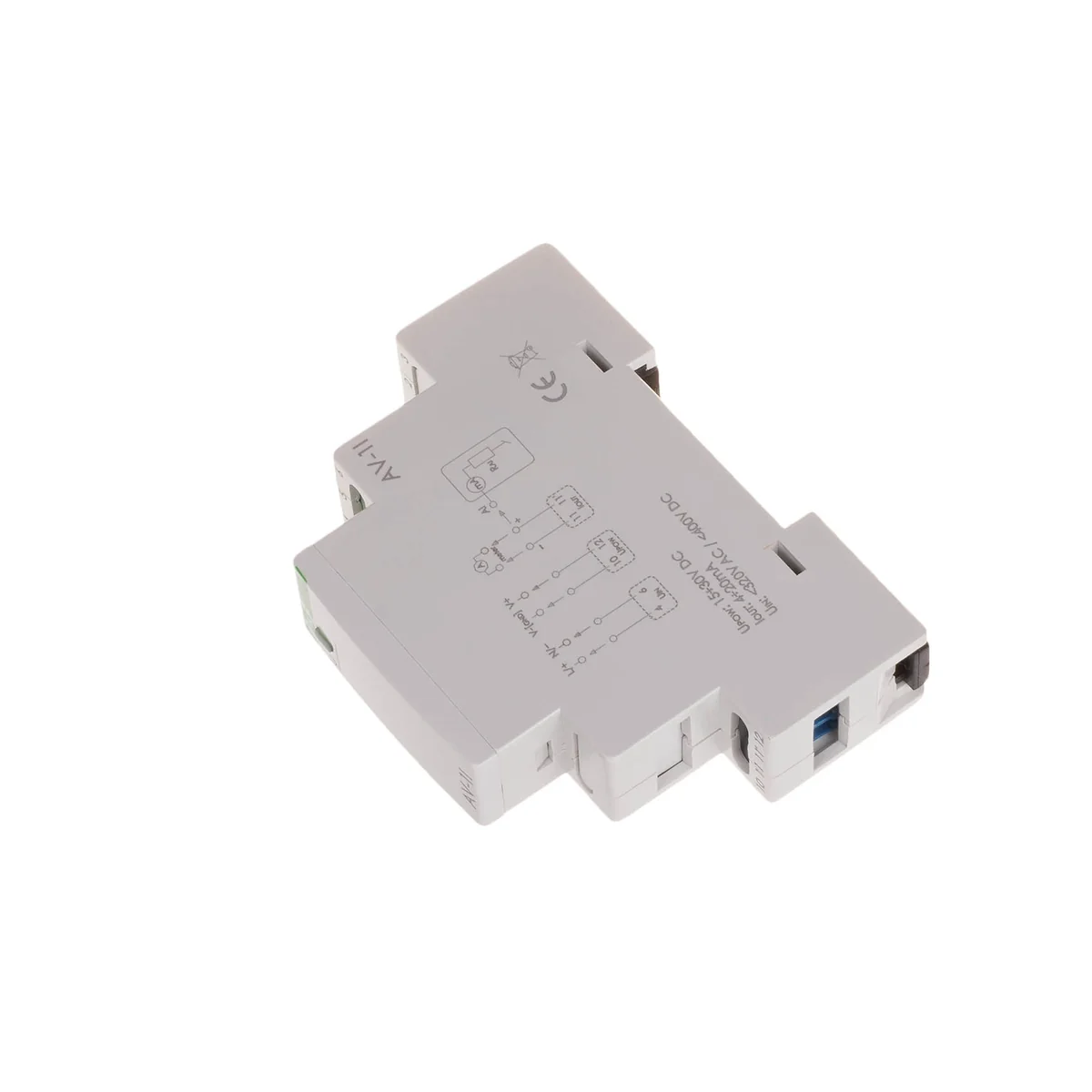

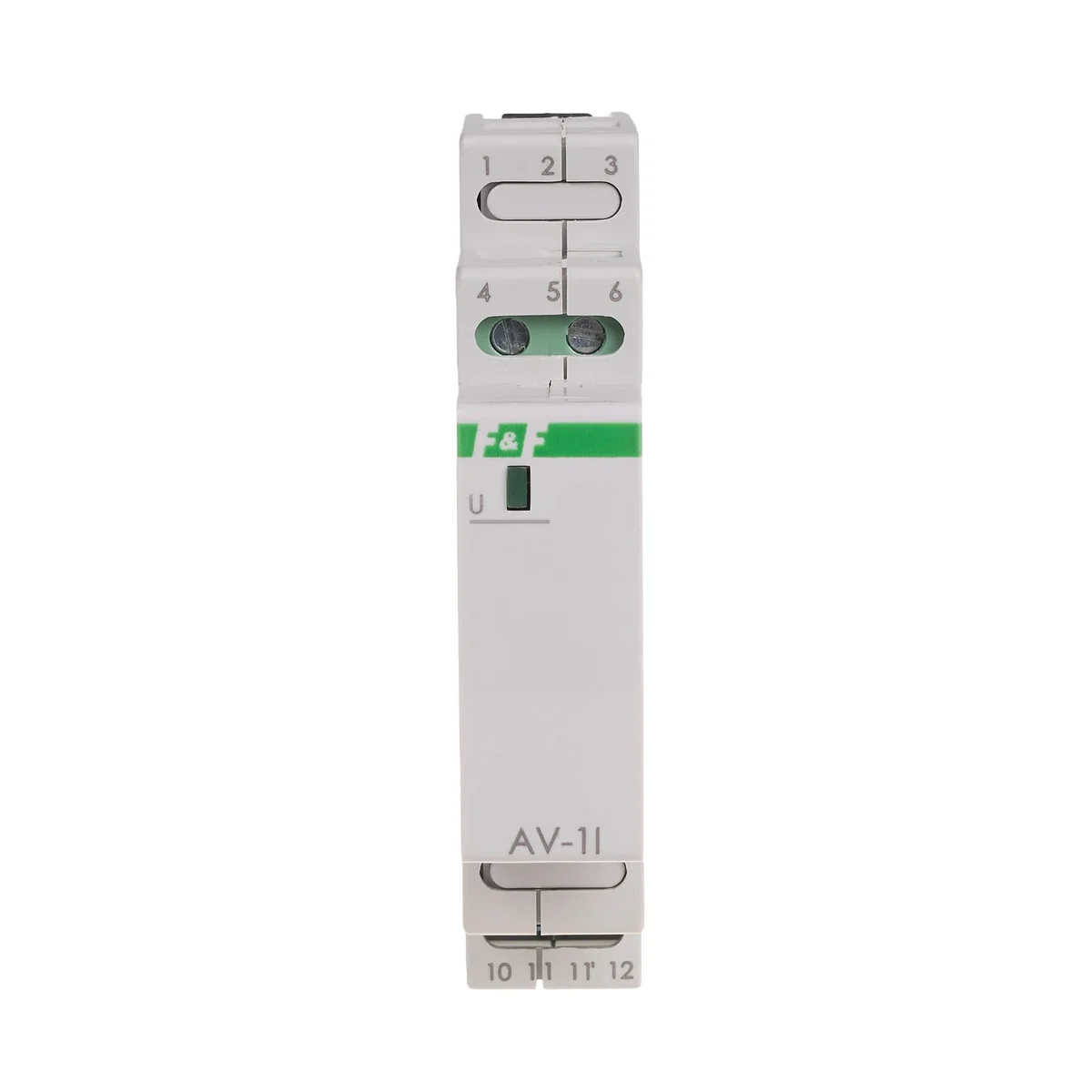

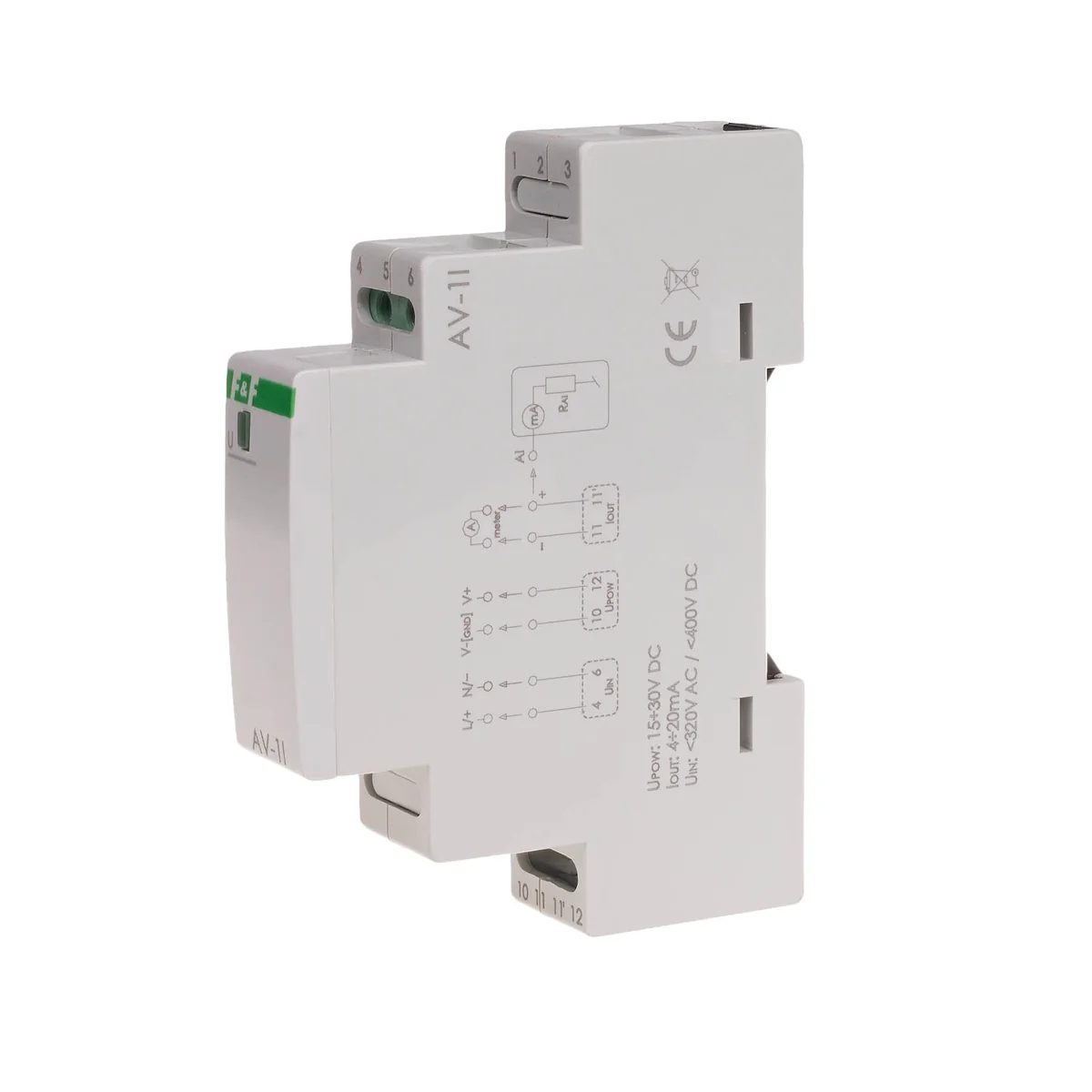

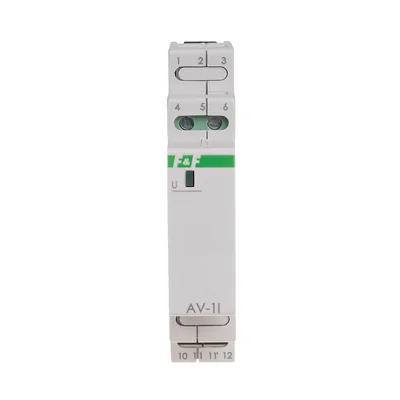

Analogowy przetwornik napięcia jednofazowy MAX-AV-1I

Indeks lokalny:
API081FIFQ
Nr katalogowy:
MAX-AV-1I
Kod EAN:
5908312595335
Producent: F&F
Długość [m]: 300
Maksymalny błąd pomiarowy: ±0.5
Moc [W]: 0,8
Cena:
93,98 €
brutto / szt.
(w tym VAT 23%)
0,31 € brutto/mb.
Dostawa do 3h
do tygodnia (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Moduł AV-1I przeznaczony jest do pomiaru napięcia i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4-20 mA.. Przetwornik Przetwornik dokonuje ciągłego pomiaru wartości wejściowego napięcia (prądu przemiennego lub obwodu napięciowego prądu stałego). Wartość mierzona napiecia jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4-20 mA, który jest odpowiednikiem zakresu pomiarowego 0-400V. Przetwornik umożliwia wykonywanie pomiarów rzeczywistej wartości skutecznej (TrueRMS) napięcia stałego i przemiennego o amplitudzie nie przekraczającej 400V (co odpowiada ok. 285V wartości skutecznej niezakłóconego napięcia sinusoidalnego). Przetwornik dokonuje pomiaru wartości skutecznej napieciaTrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych. Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.

Dane techniczne

  • Długość [m]
    300
  • Moc [W]
    0,8
  • Napięcie znamionowe [V]
    12
  • Prąd wyjścia [mA]
    4-20
  • Stopień ochrony
    IP20
  • Wymiary
    1 moduł (18mm)
  • Szerokość opakowania [mm]
    20
  • PKWIU
    26.30.23.0
  • Maksymalny błąd pomiarowy
    ±0.5
  • Montaż
    Na szynie TH-35
  • Napięcie znamionowe DC [V]
    450
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Temperatura pracy [°C]
    -20-50
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.15

Pozostałe dane techniczne

  • Wartość początkowa zakresu pomiarowego napięcia
    0 V
  • Częstotliwość prądu znamionowego
    50 Hz
  • Wbudowane funkcje konfiguracyjne
    nie
  • Wartość końcowa zakresu pomiarowego napięcia
    285 V
  • Rodzaj wyjścia analogowego
    4-20 mA
  • Z wyjściem binarnym
    nie

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,062
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
