Zestaw gwiazda-trójkąt, SDAINLM70(400V50HZ), 70A 37kW 101386

Indeks lokalny:
ATR025MOEL
Nr katalogowy:
101386
Kod EAN:
4015081011292
Producent: EATON
Moc znamionowa dla 230V [kW]: 18.5
Moc znamionowa dla 400V [kW]: 37
Moc znamionowa dla 500V [kW]: 45
Cena:
838,15 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

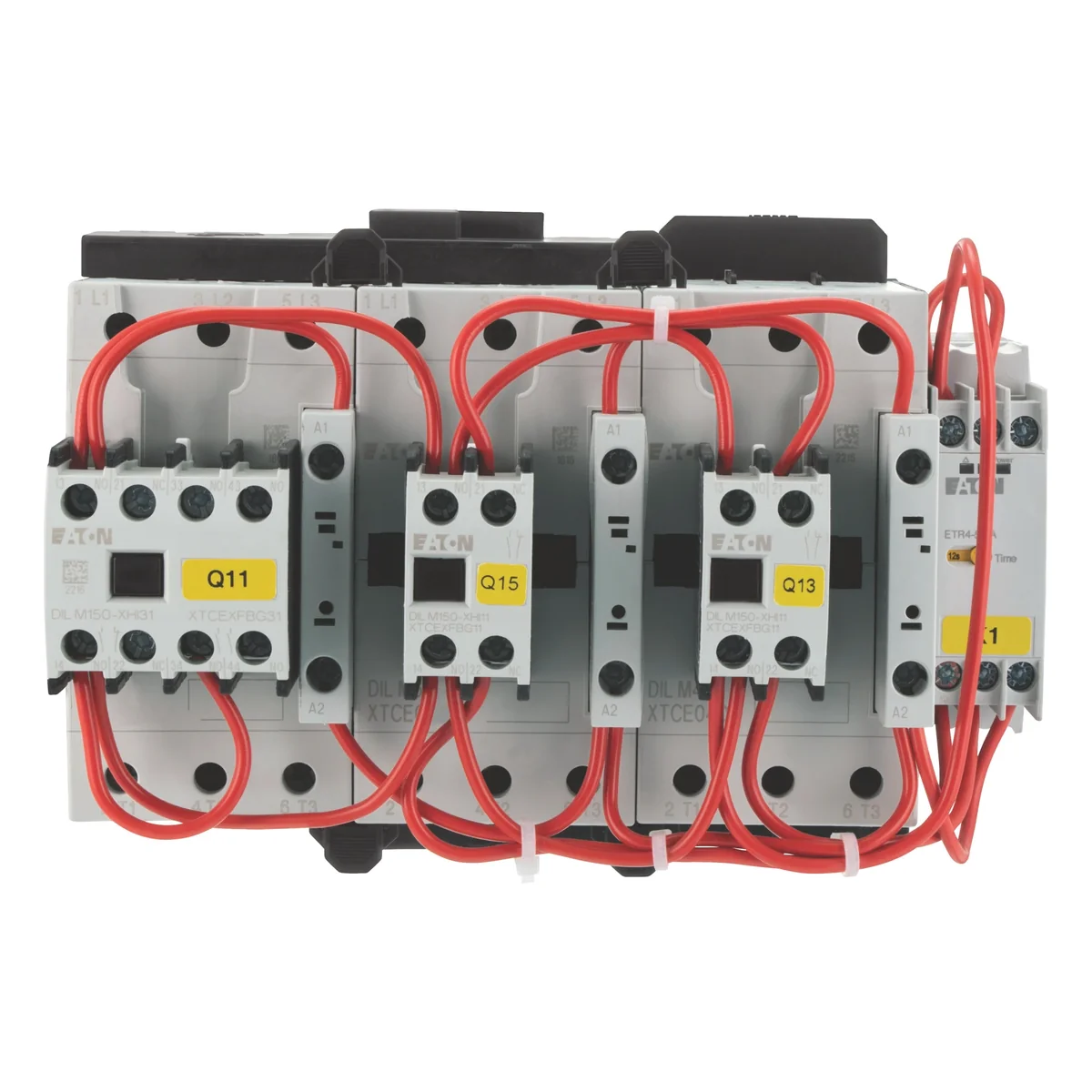

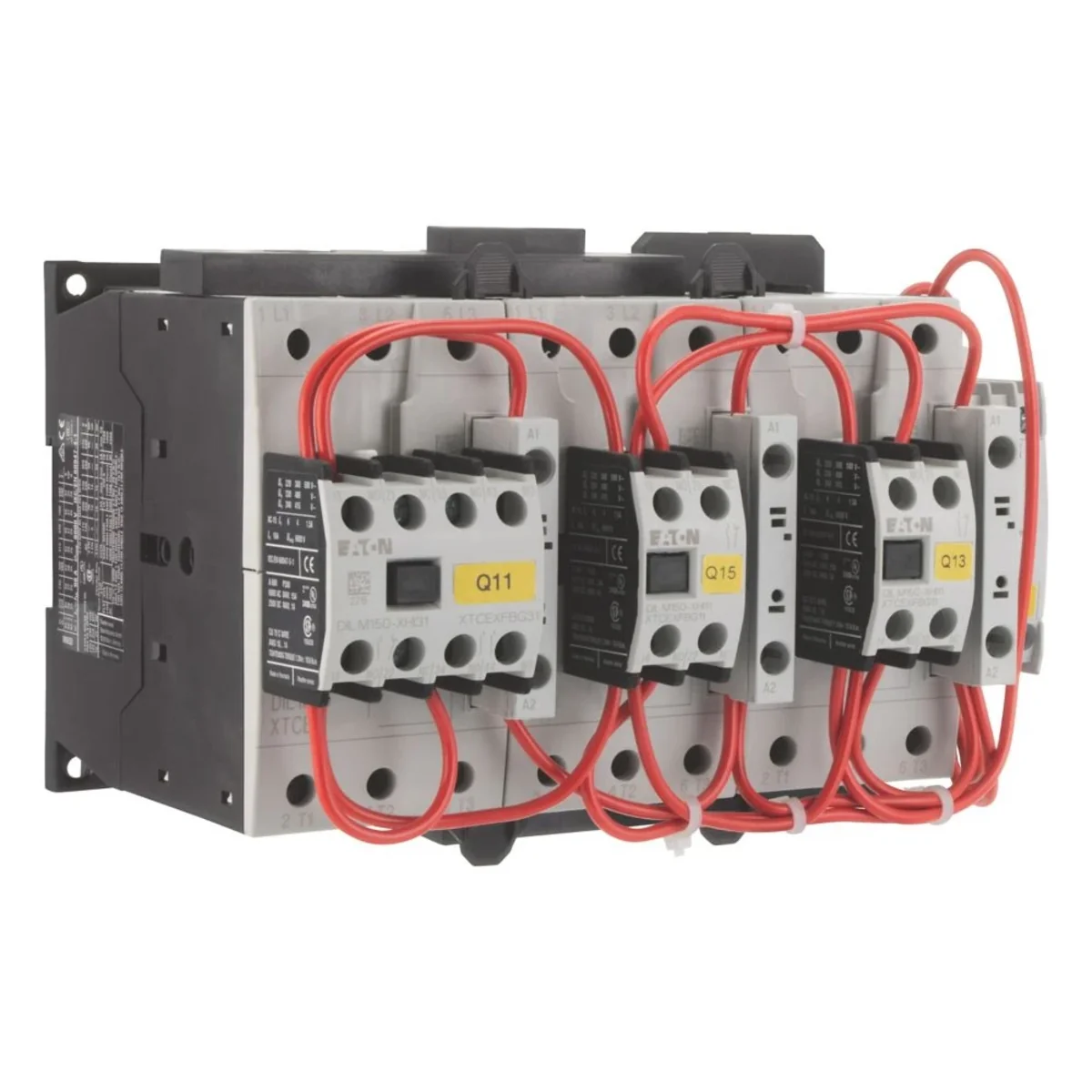

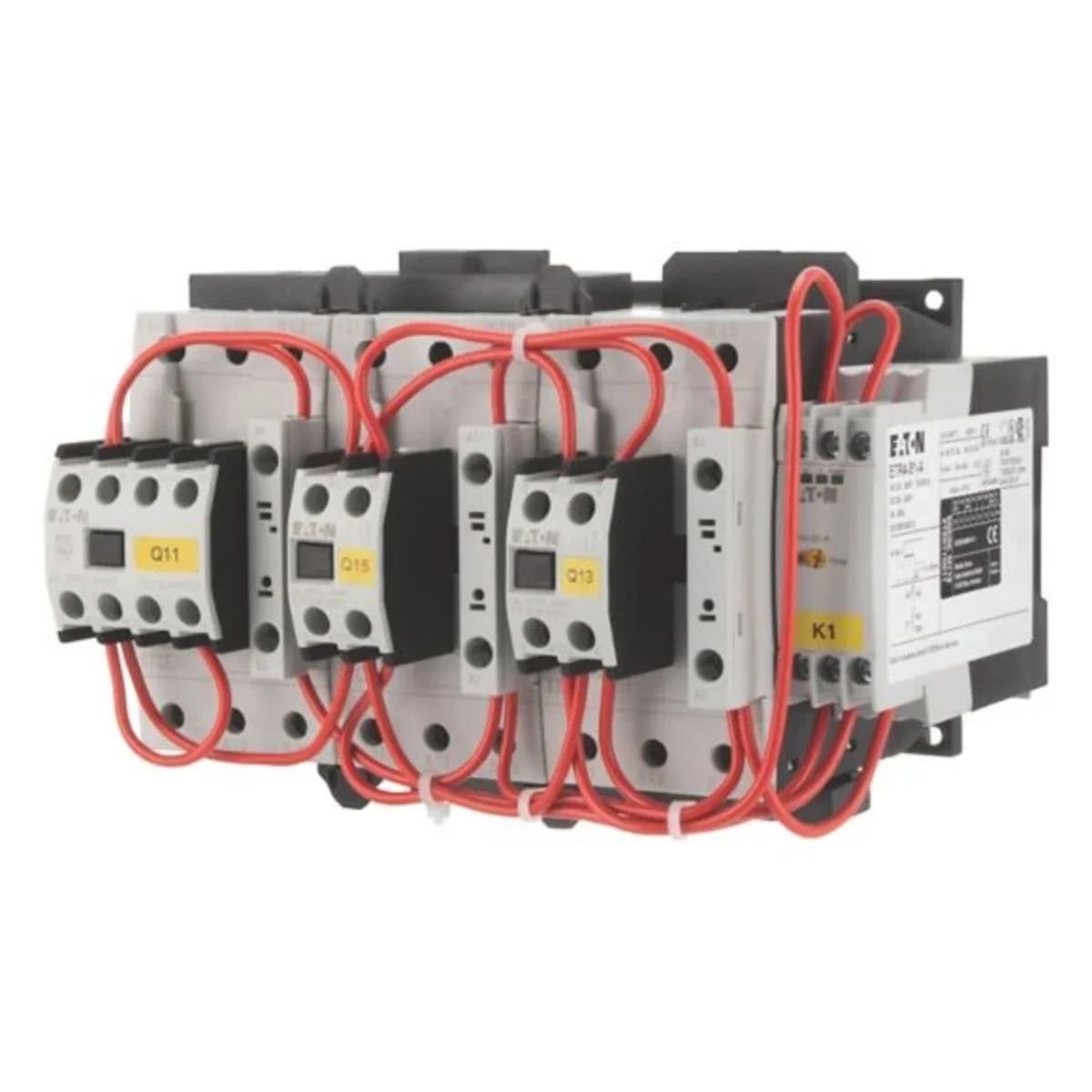

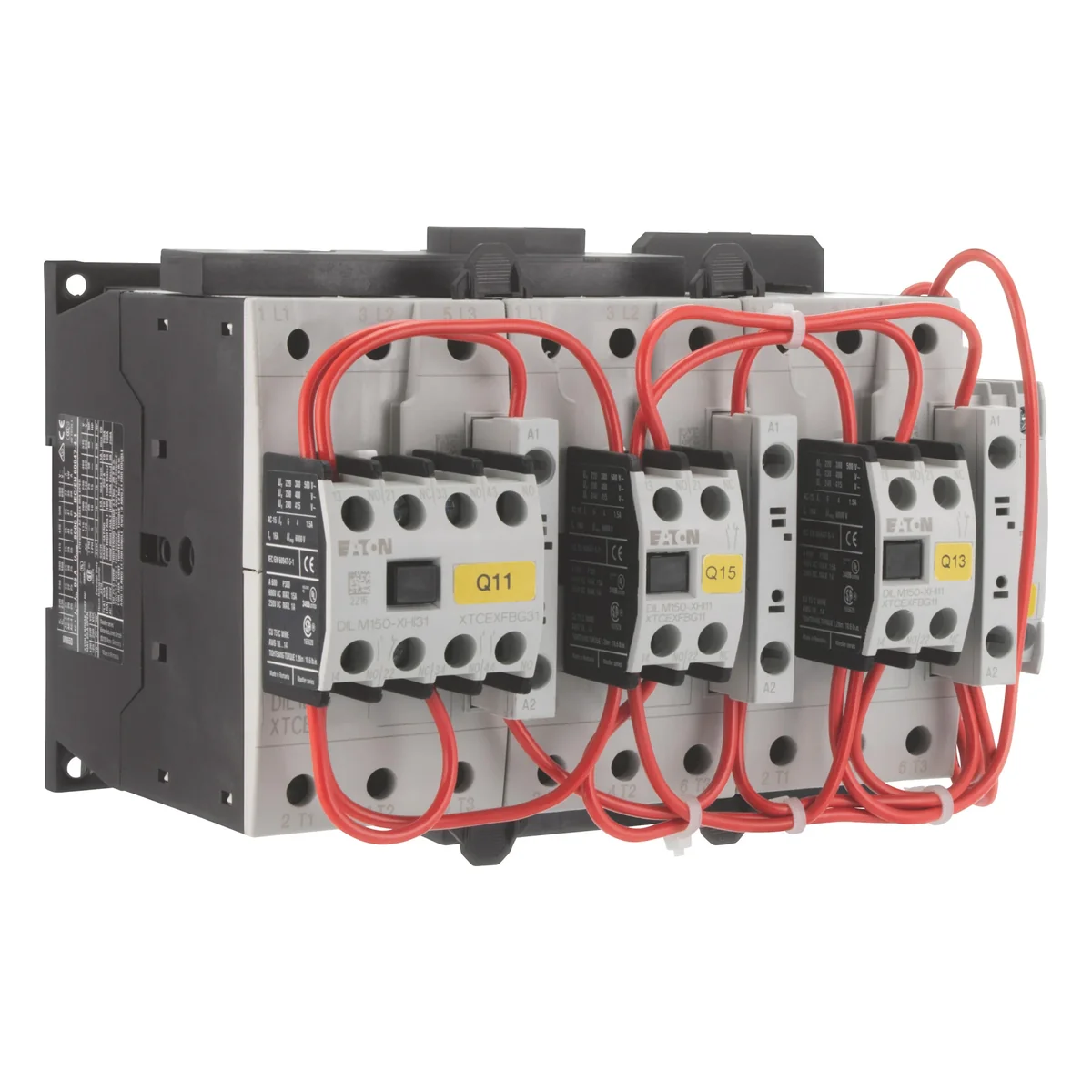

Kombinacje styczników do uruchamiania silnika w układzie trójkąt-gwiazda, Częstotliwość załączania: maks. 30 rozruchów/godzinę, Akcesoria: Kombinacje gwiazda-trójkąt SDAINL, Kategoria użytkowa: AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 70 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, maks. czas przełączania: 20 s, Napięcie uruchamiania: 400 V 50 Hz, Rodzaj prądu AC/DC: Praca AC, Komponenty składowe kombinacji Stycznik sieciowy Q11: DILM40, + DILM150-XHI31, Stycznik połączenia w trójkąt Q15: DILM40, + DILM150-XHI11 Typ, Stycznik gwiazdy Q13: DILM40, + DILM150-XHI11 Typ, Przekaźnik czasowy K1: ETR4-51 Typ, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3., Urządzenia kompatybilne z IE3 oznaczone są odpowiednim logo na opakowaniu.

Dane techniczne

  • Moc znamionowa dla 230V [kW]
    18.5
  • Moc znamionowa dla 500V [kW]
    45
  • Prąd znamionowy [A]
    70
  • Moc znamionowa dla 400V [kW]
    37
  • Moc znamionowa dla 690V [kW]
    37
  • PKWIU
    27.12.40.0

Pozostałe dane techniczne

  • Funkcja
    Układ gwiazda-trójkąt
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    0 ... 0 V
  • Rodzaj napięcia sterowania
    AC
  • Znamionowy prąd pracy Ie dla AC-3, 400 V
    70 A
  • Znamionowa moc pracy NEMA
    0 kW
  • Liczba styków głównych zwiernych
    9
  • Stopień ochrony (IP)
    IP00
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    400 ... 400 V
  • Znamionowe napięcie sterowania Us dla DC
    0 ... 0 V
  • Znamionowy prąd pracy Ie dla AC-1, 400 V
    70 A
  • Znamionowa moc pracy dla AC-3, 400 V
    37 kW
  • Liczba styków głównych rozwiernych
    0
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Możliwość montażu na szynie
    nie

Dane producenta

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt. 1 szt.
Waga (kg) 2,940 3,041
Objętość (m3) 0,003 0,004
Szerokość (m) 0,188 0,194
Długość (m) 0,147 0,161
Głębokość (m) 0,115 0,132
