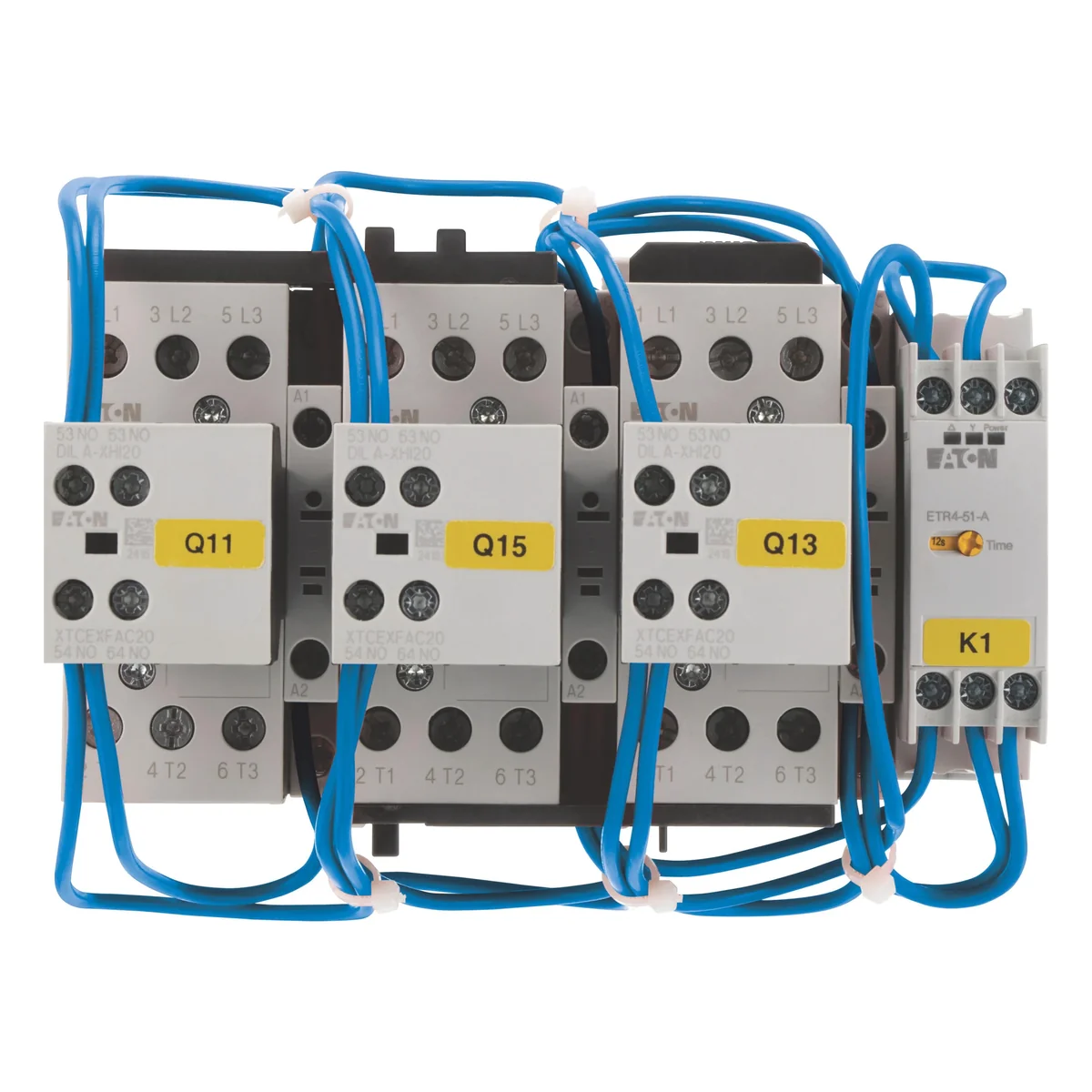

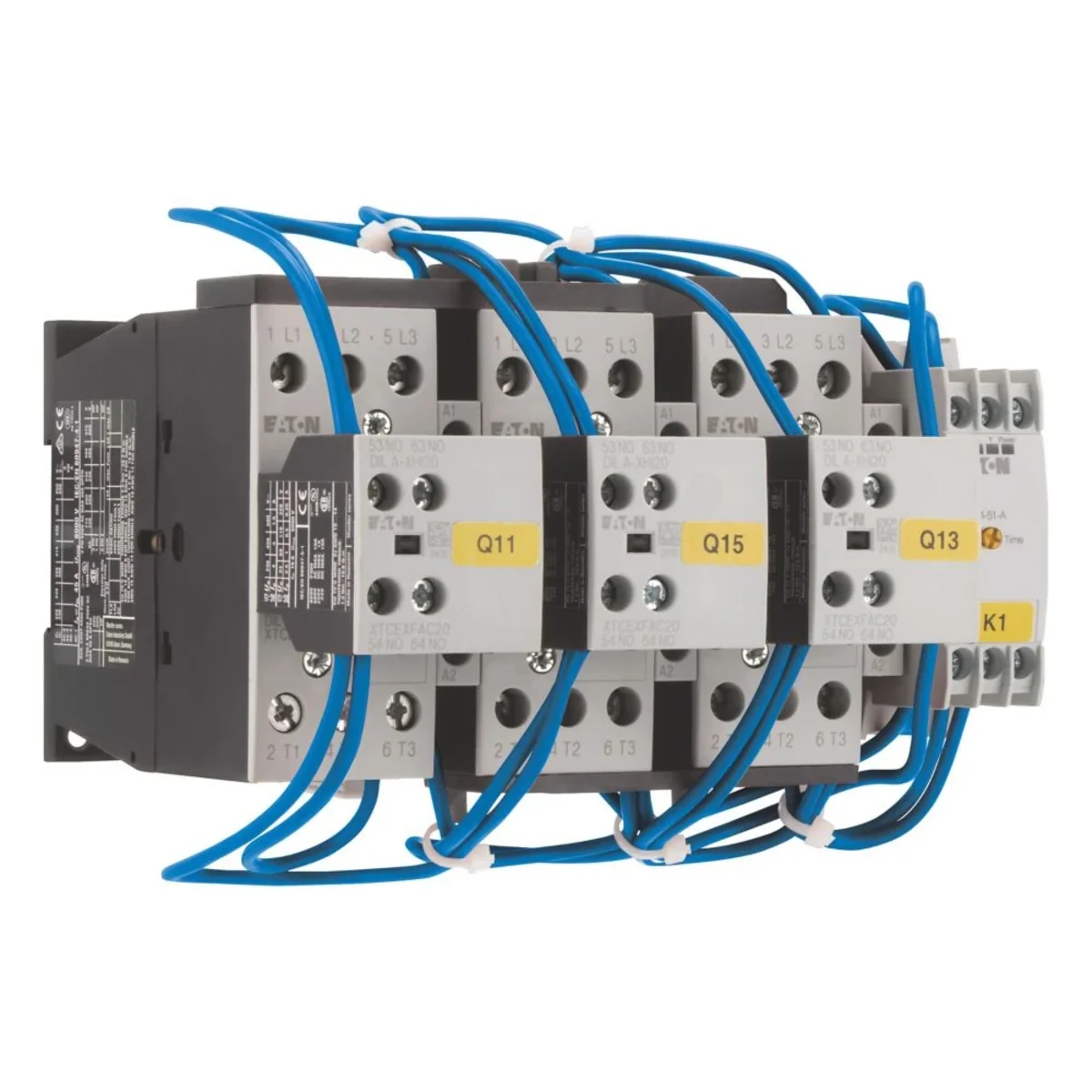

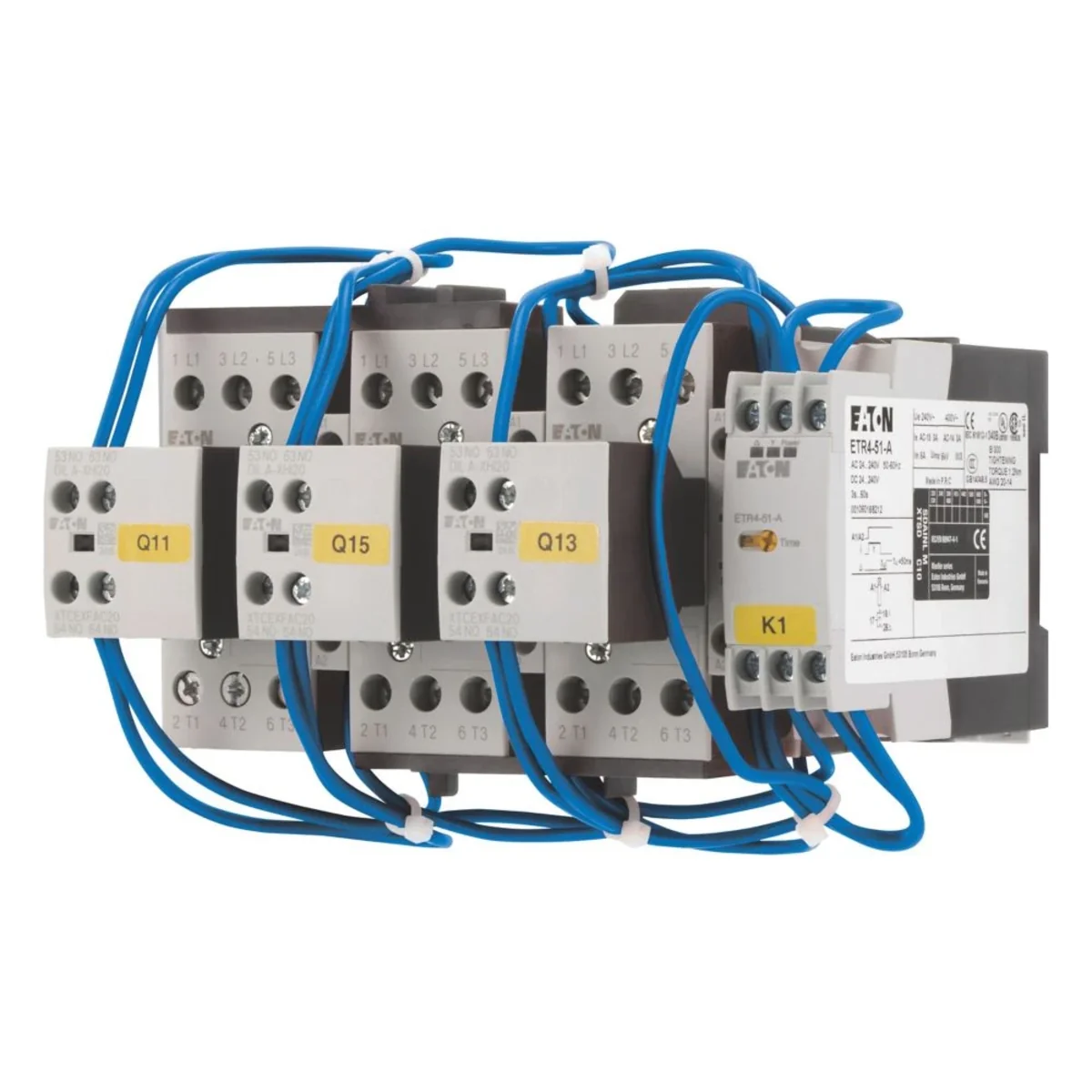

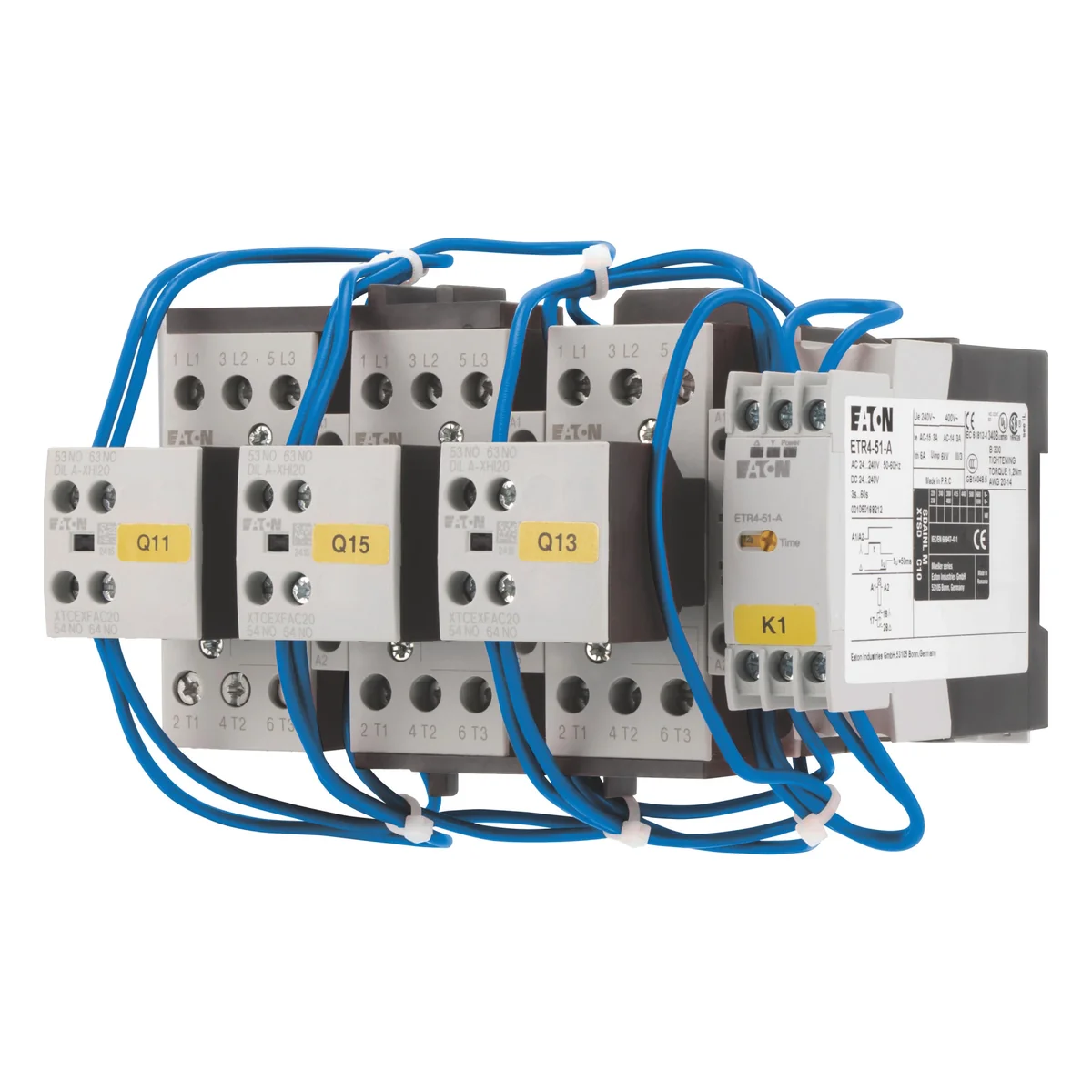

Kombinacje styczników do uruchamiania silnika w układzie trójkąt-gwiazda, Częstotliwość załączania: maks. 30 rozruchów/godzinę, Akcesoria: Kombinacje gwiazda-trójkąt SDAINL, Kategoria użytkowa: AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 55 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, maks. czas przełączania: 20 s, Napięcie uruchamiania: 24 V DC, Rodzaj prądu AC/DC: Praca DC, Komponenty składowe kombinacji Stycznik sieciowy Q11: DILM32-10, + DILA-XHI20, Stycznik połączenia w trójkąt Q15: DILM32-01, + DILA-XHI20 Typ, Stycznik gwiazdy Q13: DILM25-01, + DILA-XHI20 Typ, Przekaźnik czasowy K1: ETR4-51 Typ, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3., Urządzenia kompatybilne z IE3 oznaczone są odpowiednim logo na opakowaniu.

Moc znamionowa dla 230V [kW]

15
Moc znamionowa dla 500V [kW]

37
Prąd znamionowy [A]

55

Moc znamionowa dla 400V [kW]

30
Moc znamionowa dla 690V [kW]

30

Pozostałe dane techniczne

Funkcja

Układ gwiazda-trójkąt
Znamionowe napięcie sterowania Us dla AC 60 Hz

0 ... 0 V
Rodzaj napięcia sterowania

DC
Znamionowy prąd pracy Ie dla AC-3, 400 V

55 A
Znamionowa moc pracy NEMA

0 kW
Liczba styków głównych zwiernych

9
Stopień ochrony (IP)

IP00

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 ... 0 V
Znamionowe napięcie sterowania Us dla DC

24 ... 24 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

55 A
Znamionowa moc pracy dla AC-3, 400 V

30 kW
Liczba styków głównych rozwiernych

0
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Możliwość montażu na szynie

nie

Producent

EATON Electric Sp. z o.o.
Adres

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIP

5841022327
GLN

5900009970944

Rodzaj opakowania		Skrzynia
Ilość	1 szt.	1 szt.
Waga (kg)	1,930	2,104
Objętość (m3)	0,002	0,006
Szerokość (m)	0,158	0,244
Długość (m)	0,138	0,187
Głębokość (m)	0,095	0,140
