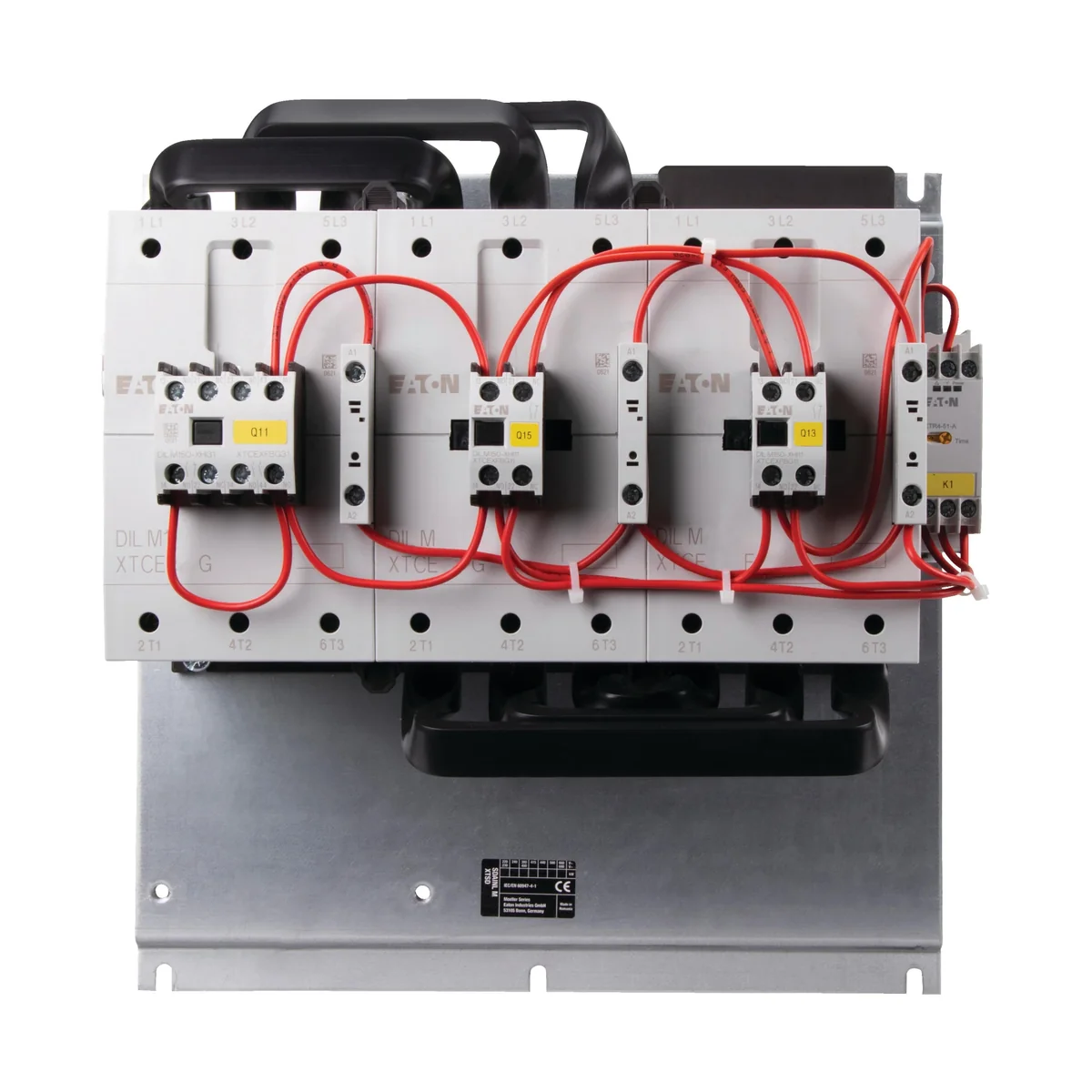

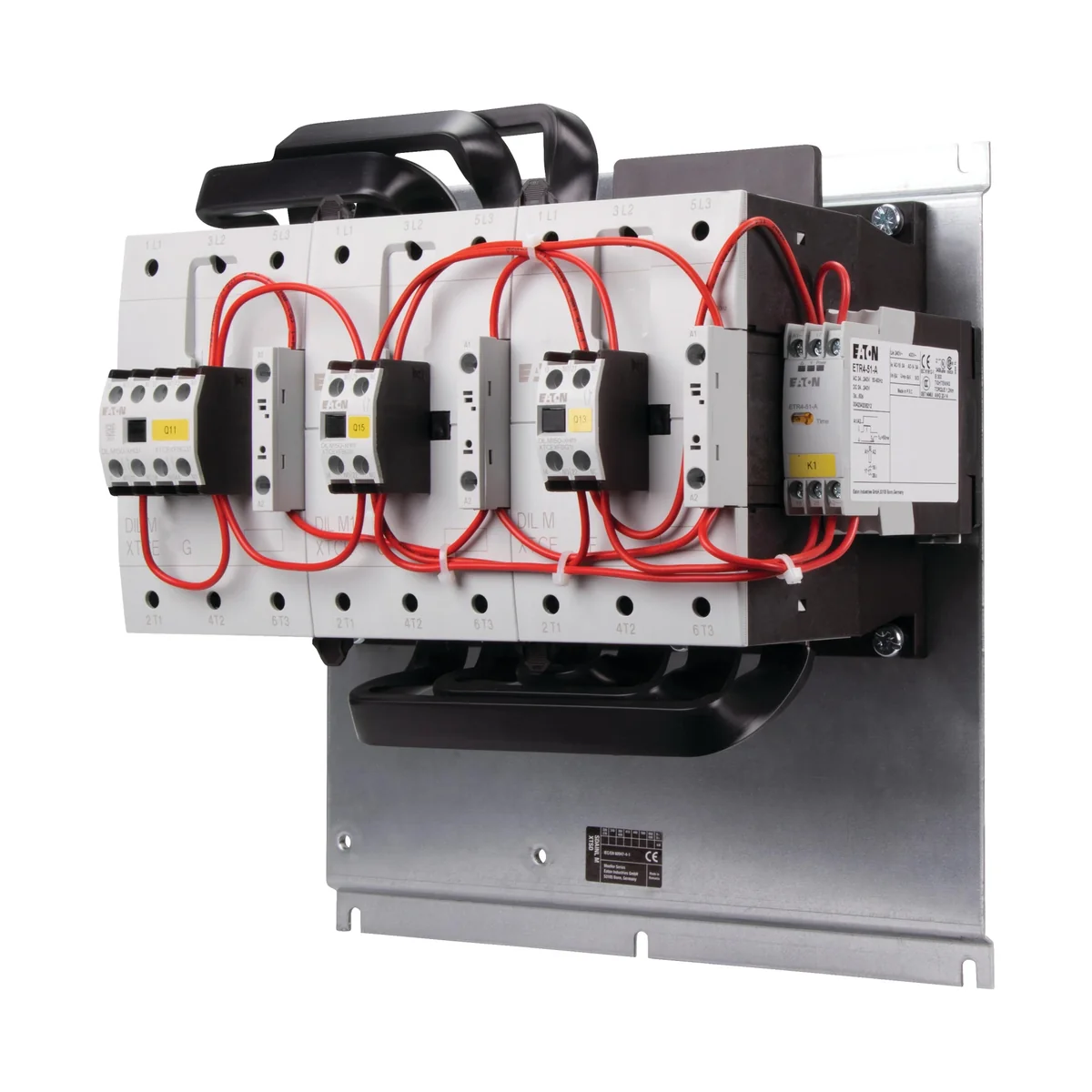

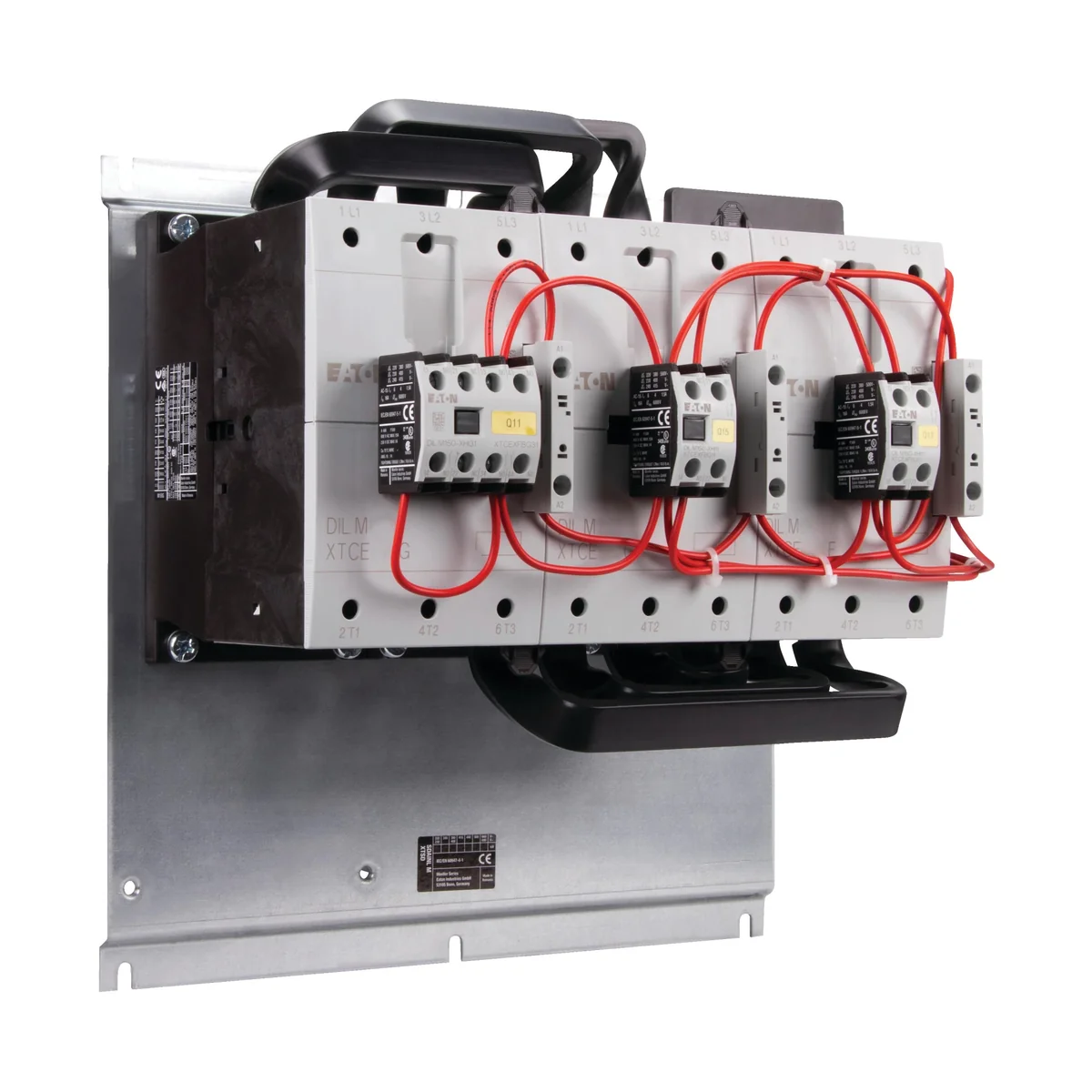

Zestaw gwiazda-trójkąt, SDAINLM260(230V50HZ,240V60HZ), 260A 132kW 101031

Indeks lokalny:
ATR018MOEL
Nr katalogowy:
101031
Kod EAN:
4015081009282
Producent: EATON
Moc znamionowa dla 230V [kW]: 75
Moc znamionowa dla 400V [kW]: 132
Moc znamionowa dla 500V [kW]: 160
Cena:
2659,79 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Kombinacje styczników do uruchamiania silnika w układzie trójkąt-gwiazda, Częstotliwość załączania: maks. 30 rozruchów/godzinę, Akcesoria: Kombinacje gwiazda-trójkąt SDAINL, Kategoria użytkowa: AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 260 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 500 V: P= 160 kW, 660 V 690 V: P= 160 kW, maks. czas przełączania: 20 s, Napięcie uruchamiania: 230 V 50 Hz, 240 V 60 Hz, Rodzaj prądu AC/DC: Praca AC, Komponenty składowe kombinacji Stycznik sieciowy Q11: DILM150, + DILM150-XHI31, Stycznik połączenia w trójkąt Q15: DILM150, + DILM150-XHI11 Typ, Stycznik gwiazdy Q13: DILM95, + DILM150-XHI11 Typ, Przekaźnik czasowy K1: ETR4-51 Typ, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3., Urządzenia kompatybilne z IE3 oznaczone są odpowiednim logo na opakowaniu.

Dane techniczne

  • Moc znamionowa dla 230V [kW]
    75
  • Moc znamionowa dla 500V [kW]
    160
  • Prąd znamionowy [A]
    260
  • Moc znamionowa dla 400V [kW]
    132
  • Moc znamionowa dla 690V [kW]
    160

Pozostałe dane techniczne

  • Funkcja
    Układ gwiazda-trójkąt
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    240 ... 240 V
  • Rodzaj napięcia sterowania
    AC
  • Znamionowy prąd pracy Ie dla AC-3, 400 V
    260 A
  • Znamionowa moc pracy NEMA
    0 kW
  • Liczba styków głównych zwiernych
    9
  • Stopień ochrony (IP)
    IP00
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    230 ... 230 V
  • Znamionowe napięcie sterowania Us dla DC
    0 ... 0 V
  • Znamionowy prąd pracy Ie dla AC-1, 400 V
    260 A
  • Znamionowa moc pracy dla AC-3, 400 V
    132 kW
  • Liczba styków głównych rozwiernych
    0
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Możliwość montażu na szynie
    nie

Dane producenta

Opakowania zbiorcze

Rodzaj opakowania Skrzynia
Ilość 1 szt. 1 szt.
Waga (kg) 11,538 13,602
Objętość (m3) 0,018 0,039
Szerokość (m) 0,308 0,397
Długość (m) 0,183 0,249
Głębokość (m) 0,314 0,397
