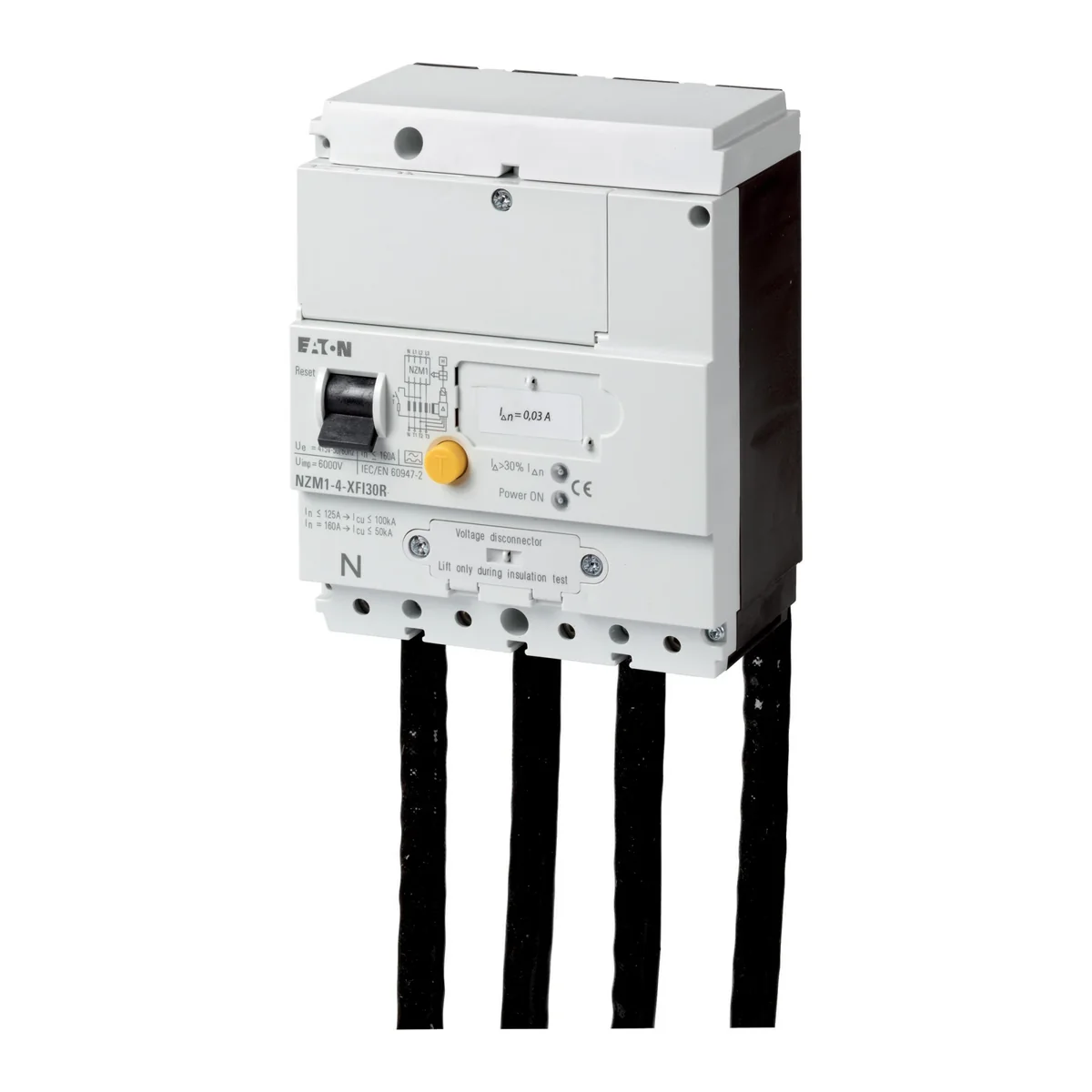

Wyzwalacz ziemnozwarciowy, 30mA, 4b, prawy NZM1-4-XFI30R 104606

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Zgodność z IEC/EN 60947-2 bez atestu UL/CSA. Można stosować w instalacjach trój- i jednofazowych. Wrażliwość na prąd impulsowy według zasady prądów sumujących. Do 3- i 4-biegunowych wyłączników mocy NZM1(-4) i wyłączników obciążenia N1(-4). Zależne od napięcia sieciowego Ue = 200 .. 415 V 50/60 Hz. Przy I △n = 0.03 A: Czas opóźnienia t v zawsze ustawiony na 10ms. Komunikat ostrzegawczy > 30 % I △n poprzez żółtą diodę. Komunikat wyzwolenia poprzez maks 2 dołączanych łączników pomocniczych (HIAFI): S = M22-K01, ZR = M22-K10 resetuje się za pomocą dźwigienki wychylnej reset. W wypadku zastosowania wyzwalających łączników pomocniczych w bloku FI zestyk rozwierny pracuje jak zestyk zwierny, a zestyk zwierny jak zestyk rozwierny. Podwójny zestyk jest niedozwolony. Nie może występować w połączeniu z obudową izolacyjną lub zestawem montażowym wyłącznika głównego do montażu na ścianie bocznej z kątownikiem montażowym. NZM1-XFI..R nie używać w połączeniu z dolną pokrywą NZM1-XUSA. NZM1-XFI..U Nie może występować w połączeniu z obudową izolacyjną lub zestawem montażowym wyłącznika głównego do montażu na ścianie bocznej z kątownikiem montażowym. Znamionowa graniczna zdolność wyłączania zwarcia określana jest przez NZM1, NS1. W wypadku rozłącznika izolacyjnego N1 przez zastosowane zabezpieczenie wstępne. Zobacz dane techniczne. Zastosowanie do: NZM1-4, N1-4
