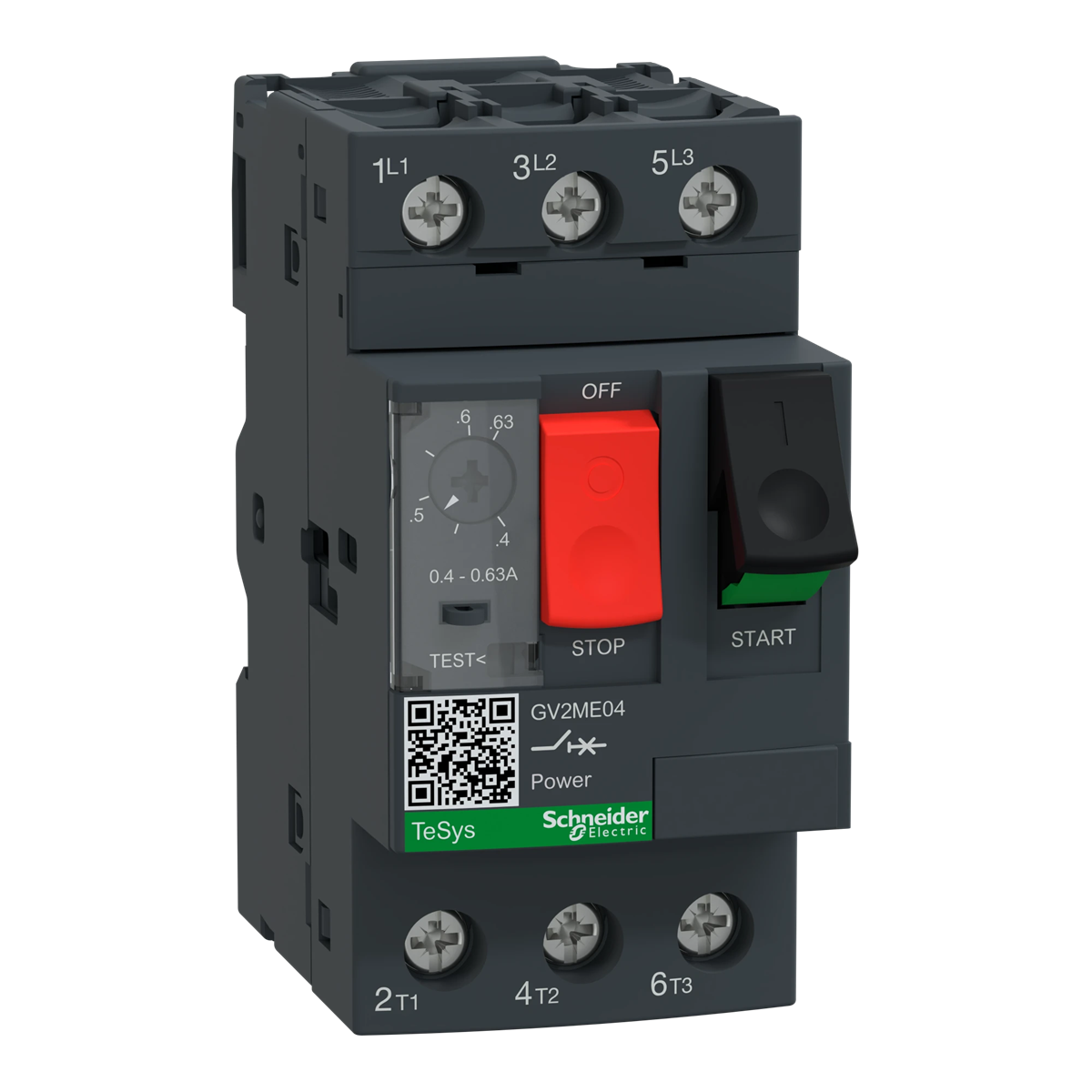

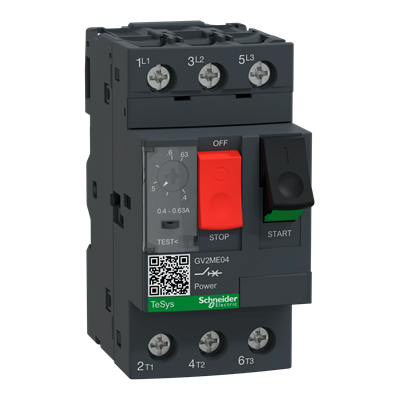

Wyłącznik silnikowy GV2ME z napędem przyciskowym 0,40-0,63A PL GV2ME04AP

Indeks lokalny:
ASN046SCHN
Nr katalogowy:
GV2ME04AP
Kod EAN:
3606489607623
Głębokość [mm]: 78,5
Liczba biegunów: 3
Mocowanie: Zaciski śrubowe
Cena:
44,03 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 3 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłącznik silnikowy GV2ME z napędem przyciskowym 0,40-0,63A PL zaciski skrzynkowe

Dane techniczne

  • Głębokość [mm]
    78,5
  • Mocowanie
    Zaciski śrubowe
  • Montaż
    Na szynie TH-35
  • Prąd wyzwalania magnetycznego [A]
    8
  • Rodzaj napięcia
    AC
  • Stopień ochrony
    IP20
  • Temperatura otoczenia [°C]
    od -20 do 60
  • Wysokość [mm]
    89
  • Wytrzymałość mechaniczna (ilość cykli)
    100000
  • Znamionowe napięcie łączeniowe [V]
    690
  • Znamionowy prąd cieplny [A]
    0,63
  • Technologia wyzwalacza
    Termomagnetyczny
  • Odporność ogniowa [°C]
    960
  • PKWIU
    27.12.22.0
  • Liczba biegunów
    3
  • Moment dokręcania [Nm]
    1,7
  • Znamionowe napięcie izolacji [V]
    690
  • Prąd znamionowy [A]
    0,63
  • Rodzina
    TeSys
  • Szerokość [mm]
    45
  • Tryb pracy
    Ciągły
  • Wytrzymałość elektryczna (ilość cykli)
    100000
  • Zdolność wyłączania [kA]
    100
  • Znamionowe napięcie udarowe [kV]
    6
  • Stopień ochrony mechanicznej
    IK04
  • Strata mocy na biegun [W]
    2,5
  • Zakres nastawy wyzwalacza przeciążeniowego [A]
    0,4-0,63

Pozostałe dane techniczne

  • Zakres nastawy wyzwalacza przeciążeniowego
    0.4 ... 0.63 A
  • Z zabezpieczeniem termicznym
    tak
  • Sposób wyzwalania
    Termomagnetyczny
  • Znamionowy prąd ciągły Iu
    0.63 A
  • Znamionowa moc pracy dla AC-3, 400 V
    0.18 kW
  • Rodzaj elementu wykonawczego
    Przycisk
  • Ze zintegrowanym stykiem pomocniczym
    nie
  • Liczba biegunów
    3
  • Stopień ochrony (IP)
    IP20
  • Szerokość
    45 mm
  • Zakres nastawy wyzwalacza zwarciowego
    8 ... 8 A
  • Czułość na zanik fazy
    tak
  • Znamionowe napięcie pracy
    230 ... 690 V
  • Znamionowa moc pracy dla AC-3, 230 V
    0.09 kW
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Budowa urządzenia
    Kompletne urządzenie w obudowie
  • Ze zintegrowanym wyzwalaczem podnapięciowym
    nie
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
    100 kA
  • Wysokość
    89 mm
  • Głębokość
    78.2 mm
