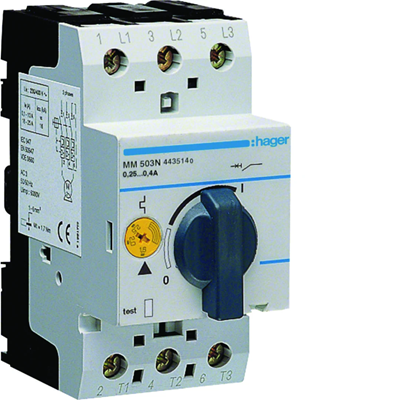

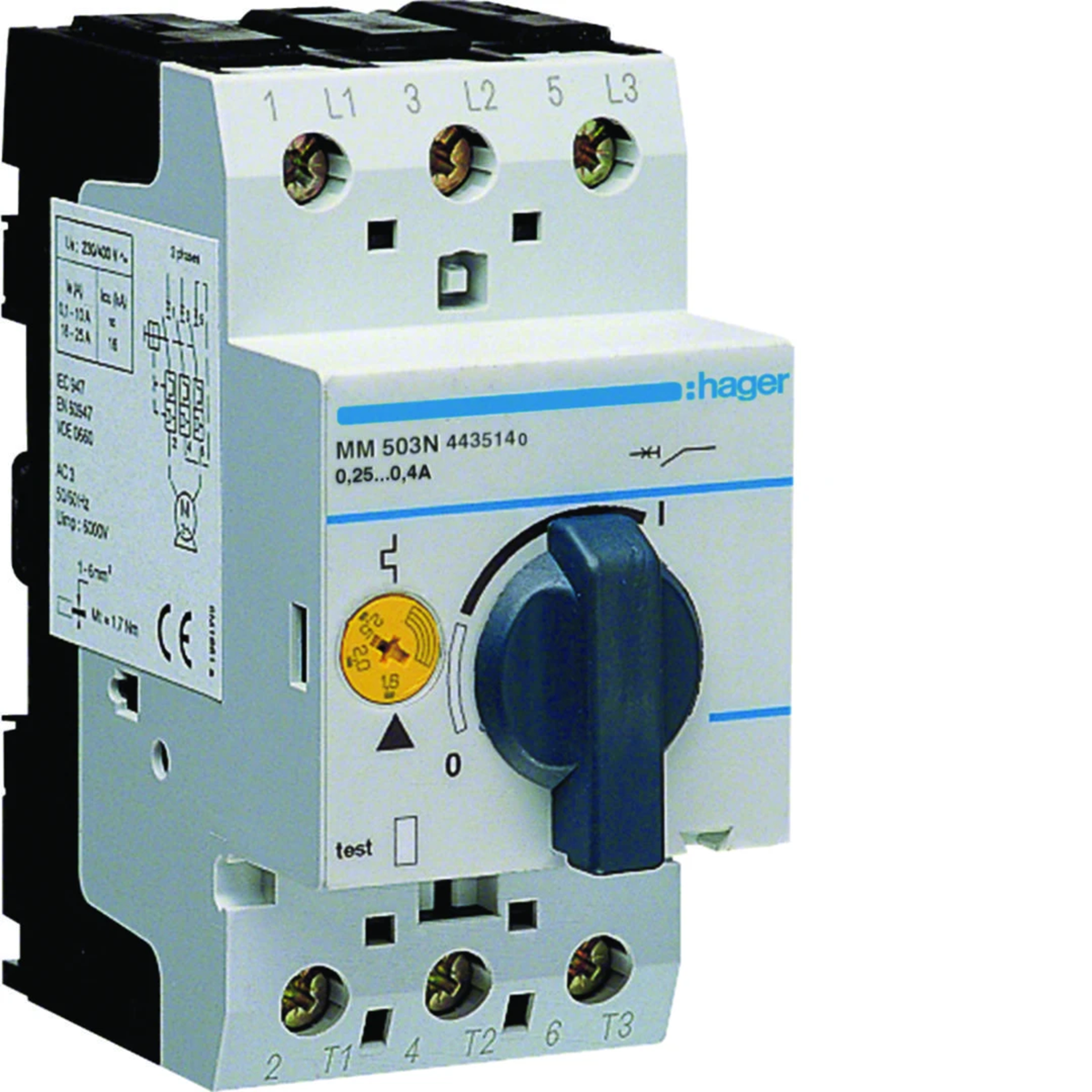

Wyłącznik silnikowy 0 25-0 4A MM503N

Indeks lokalny:
ASN001HAGE
Nr katalogowy:
MM503N
Kod EAN:
3250614435164
Producent: HAGER
Głębokość [mm]: 70
Ilość modułów: 2,5
Liczba biegunów: 3
Cena:
28,88 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wyłączniki silnikowe
• dla zabezpieczenia silników 1- lub 3-fazowych
• charakterystyka wyzwalania K
• napięcie znamionowe 230 V AC
• zakres prądu znamionowego od 0,1 A do 25 A
• z wyzwalaczem termicznym i elektromagnetycznym
• wyłącznik termoelektromagnetyczny z regulowanym przekaźnikiem bimetalowym
• dodatkowo można domontować styk pomocniczy i wyzwalacz podnapięciowy
• norma: VDE 0660 część 102
• zaciski klatkowe:
- drut do 6 mm2
- linka do 4 mm2

Dane techniczne

  • Głębokość [mm]
    70
  • Liczba biegunów
    3
  • Znamionowe napięcie izolacji [V]
    690
  • Prąd znamionowy [A]
    0,4
  • Wysokość [mm]
    92
  • Liczba modułów
    2,5
  • Ilość modułów
    2,5
  • Napięcie udarowe [kV]
    6000
  • Prąd nastawy [A]
    11,2/14/16,8
  • Szerokość [mm]
    44
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 947.2 50 Hz
    100
  • PKWIU
    27.12.22.0

Pozostałe dane techniczne

  • Zakres nastawy wyzwalacza przeciążeniowego
    0.25 ... 0.4 A
  • Z zabezpieczeniem termicznym
    tak
  • Sposób wyzwalania
    Termomagnetyczny
  • Znamionowy prąd ciągły Iu
    0.4 A
  • Znamionowa moc pracy dla AC-3, 400 V
    0.09 kW
  • Rodzaj elementu wykonawczego
    Pokrętło
  • Ze zintegrowanym stykiem pomocniczym
    nie
  • Liczba biegunów
    3
  • Stopień ochrony (IP)
    IP20
  • Szerokość
    45 mm
  • Zakres nastawy wyzwalacza zwarciowego
    4.96 ... 7.4 A
  • Czułość na zanik fazy
    tak
  • Znamionowe napięcie pracy
    690 ... 690 V
  • Znamionowa moc pracy dla AC-3, 230 V
    0.06 kW
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Budowa urządzenia
    Urządzenie mocowane na stałe
  • Ze zintegrowanym wyzwalaczem podnapięciowym
    nie
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
    150 kA
  • Wysokość
    140 mm
  • Głębokość
    75 mm

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 48 szt. 1152 szt.
Waga (kg) 0,127 0,260 12,885 332,240
Szerokość (m) 0,044 0,080 0,310 0,800
Długość (m) 0,092 0,055 0,230 1,050
Głębokość (m) 0,075 0,095 0,355 1,200
