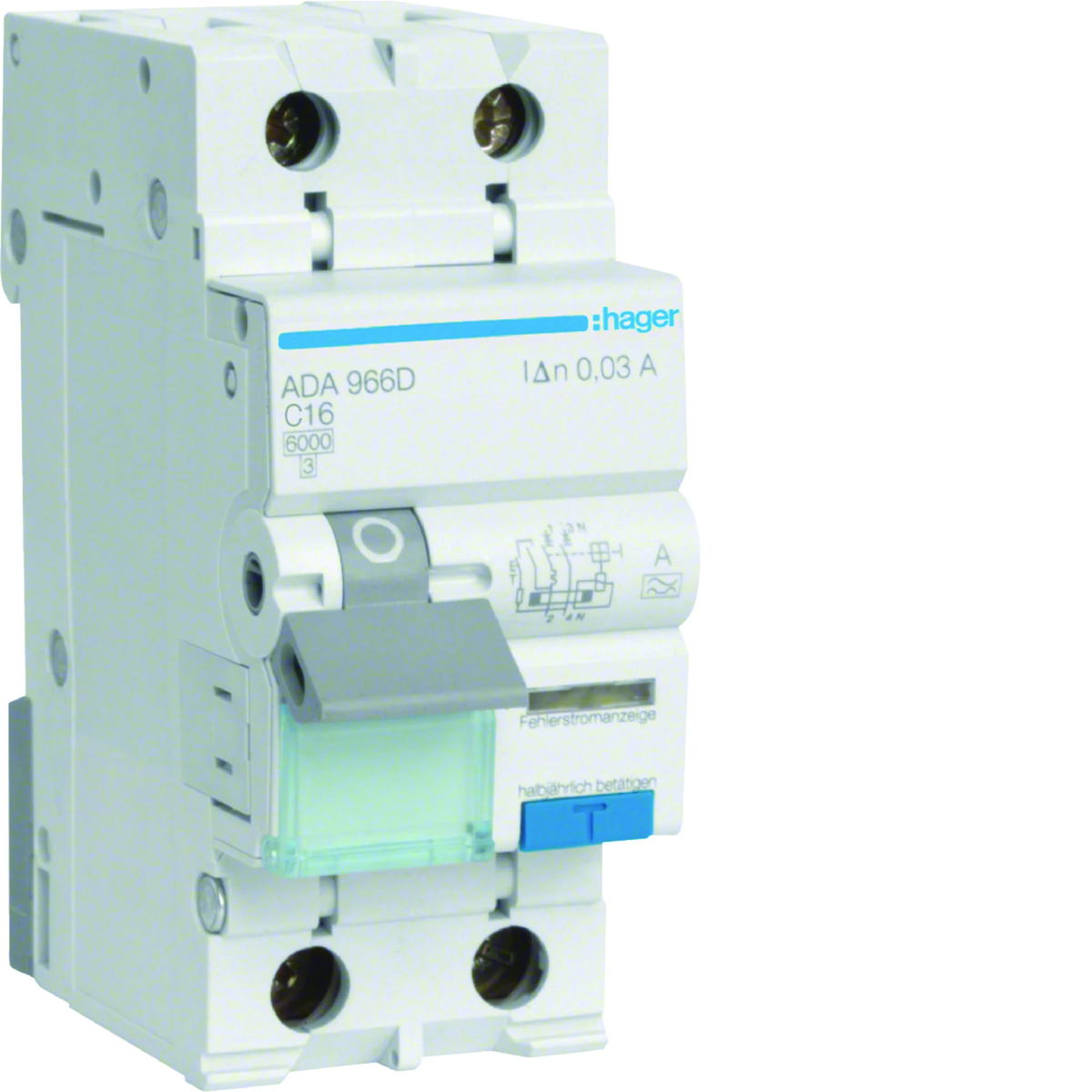

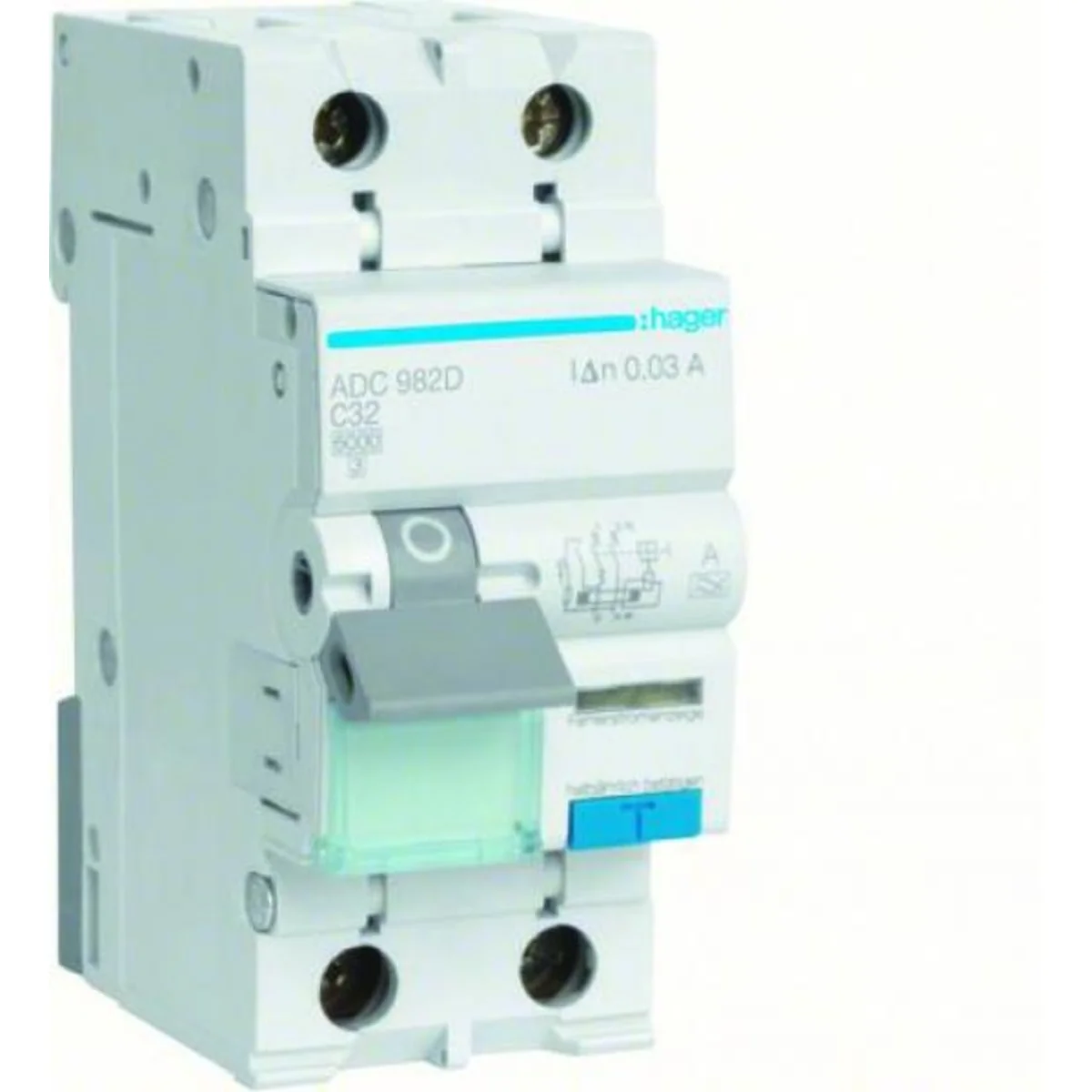

Wyłączniki różnicowoprądowe z członem nadprądowym

wyłączniki różnicowoprądowe z członem nadprądowym (RCBO) o wysokiej i średniej czułości, 2-biegunowe (1P+N),
czułe na prądy różnicowe sinusoidalnie przemienne (AC) lub sinusoidalnie przemienne i pulsujące ze składową stałą (A),
napięcie znamionowe łączeniowe: 230 V AC,
prąd znamionowy różnicowy zadziałania: 10, 30 lub 300 mA,
zdolność zwarciowa Icn = 6000 A, zgodnie z PN-EN61009-1,
charakterystyka wyzwalania dla członu przetężeniowego: B lub C,
optyczny wskaźnik zadziałania od prądu różnicowego,
optyczny wskaźnik położenia styków głównych,
pole opisowe z klapką zabezpieczającą,
szeroki zakres akcesoriów
możliwość podłączenia za pomocą szyn grzebieniowych poziomych,
zaciski klatkowe: (drut do 25 mm2, linka do 16 mm2),
stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Charakterystyka

C
Głębokość [mm]

68
Liczba biegunów

2
Napięcie robocze [V]

240
Znamionowe napięcie izolacji [V]

500
Prąd znamionowy [A]

16
Szerokość [mm]

35
Typ wyzwalania

A
Wysokość [mm]

83
Wytrzymałość mechaniczna (ilość cykli)

2000
Znamionowe napięcie udarowe [kV]

4
Liczba modułów

2
PKWIU

27.12.23.0

Częstotliwość znamionowa [Hz]

50
Ilość modułów

2
Moment dokręcania [Nm]

2,1
Napięcie udarowe [kV]

6000
Prąd różnicowy [mA]

30
Strata mocy [W]

5,2
Temperatura pracy [°C]

-25 do 40
Wysokość

83
Wytrzymałość elektryczna (ilość cykli)

2000
Znamionowa zwarciowa zdolność łączeniowa [kA]

6
Rodzaj połączenia

Ze śrubą
Napięcie znamionowe AC [V]

240

Pozostałe dane techniczne

Liczba biegunów (całkowita)

2
Napięcie znamionowe

230 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowy prąd różnicowy

0.03 A
Klasa ograniczenia energii

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Jednocześnie rozłączany biegun N

tak
Kategoria przepięcia

3
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Głębokość wbudowania

68 mm
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Liczba biegunów chronionych

1
Napięcie znamionowe izolacji Ui

500 V
Prąd znamionowy

16 A
Czułość

A
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

Bezzwłoczny
Rodzaj napięcia

AC
Charakterystyka wyzwalania

C
Z blokadą

tak
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Ochrona przed niepożądanym wyzwoleniem

nie
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	60 szt.	1440 szt.
Waga (kg)	0,205	0,225	13,795	354,080
Szerokość (m)	0,035	0,080	0,315	0,800
Długość (m)	0,094	0,040	0,215	1,050
Głębokość (m)	0,070	0,100	0,360	1,200
