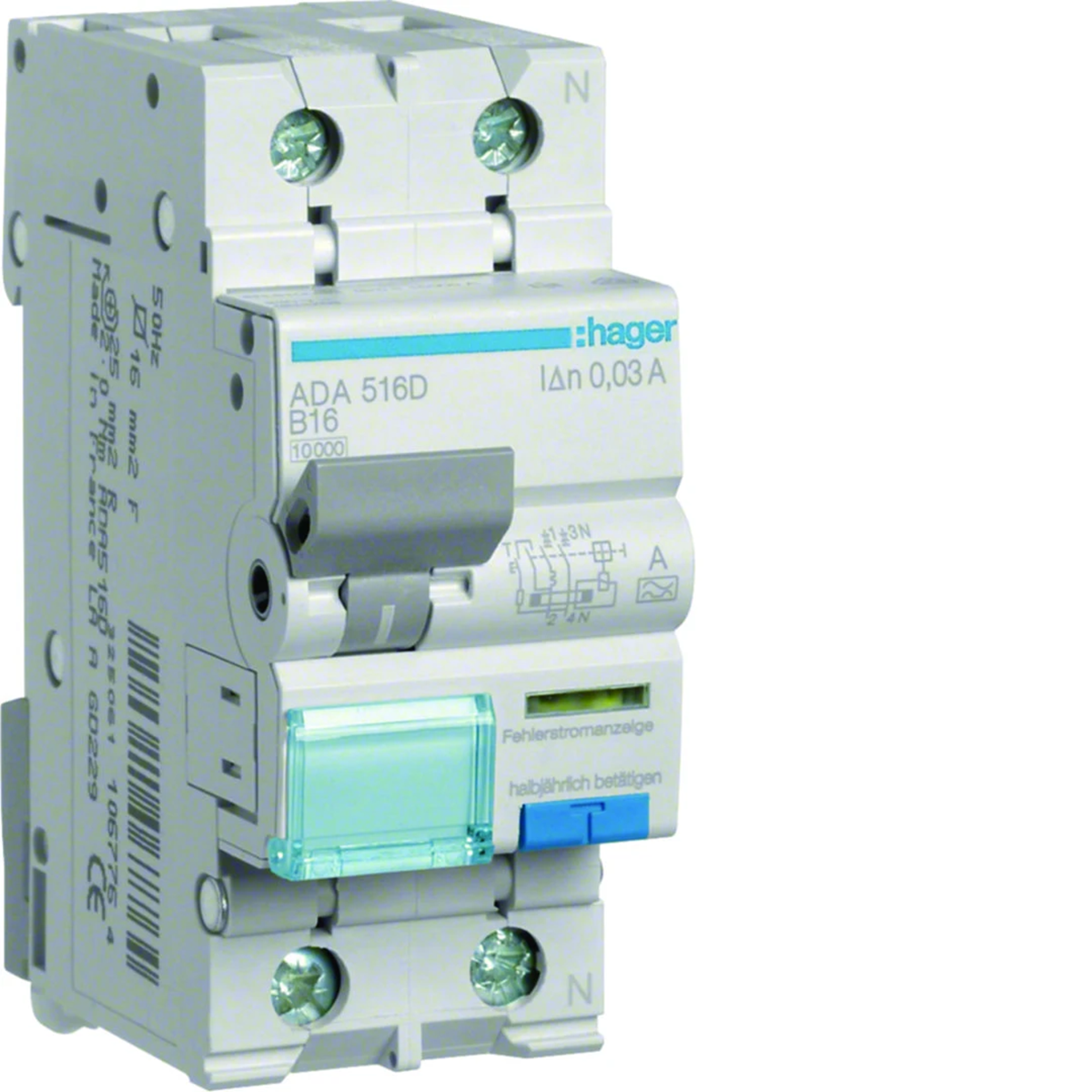

Wyłączniki różnicowoprądowe z członem nadprądowym

wyłączniki różnicowoprądowe z członem nadprądowym (RCBO) o wysokiej i średniej czułości, 2-biegunowe (1P+N),
czułe na prądy różnicowe sinusoidalnie przemienne (AC) lub sinusoidalnie przemienne i pulsujące ze składową stałą (A),
napięcie znamionowe łączeniowe: 230 V AC,
prąd znamionowy różnicowy zadziałania: 10, 30 lub 300 mA,
zdolność zwarciowa Icn = 6000 A, zgodnie z PN-EN61009-1,
charakterystyka wyzwalania dla członu przetężeniowego: B lub C,
optyczny wskaźnik zadziałania od prądu różnicowego,
optyczny wskaźnik położenia styków głównych,
pole opisowe z klapką zabezpieczającą,
szeroki zakres akcesoriów
możliwość podłączenia za pomocą szyn grzebieniowych poziomych,
zaciski klatkowe: (drut do 25 mm2, linka do 16 mm2),
stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Częstotliwość znamionowa [Hz]

50
Liczba biegunów

2
Znamionowe napięcie izolacji [V]

500
Prąd znamionowy [A]

16
Szerokość [mm]

35
Typ wyzwalania

A
Wysokość [mm]

83
Wytrzymałość mechaniczna (ilość cykli)

2000
Znamionowe napięcie udarowe [kV]

4
Liczba modułów

2
PKWIU

27.12.23.0

Głębokość [mm]

68
Moment dokręcania [Nm]

2,1
Prąd różnicowy [mA]

30
Strata mocy [W]

5,2
Temperatura pracy [°C]

-25 do 40
Wysokość

83
Wytrzymałość elektryczna (ilość cykli)

2000
Znamionowa zwarciowa zdolność łączeniowa [kA]

10
Rodzaj połączenia

Ze śrubą
Napięcie znamionowe AC [V]

240

Pozostałe dane techniczne

Liczba biegunów (całkowita)

2
Napięcie znamionowe

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowy prąd różnicowy

0.03 A
Klasa ograniczenia energii

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

10 kA
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Jednocześnie rozłączany biegun N

tak
Kategoria przepięcia

3
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Głębokość wbudowania

68 mm
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Liczba biegunów chronionych

1
Napięcie znamionowe izolacji Ui

500 V
Prąd znamionowy

16 A
Czułość

A
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2

10 kA
Rodzaj charakterystyki wyłączania

Bezzwłoczny
Rodzaj napięcia

AC
Charakterystyka wyzwalania

B
Z blokadą

tak
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Ochrona przed niepożądanym wyzwoleniem

nie
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	60 szt.	1440 szt.
Waga (kg)	0,205	0,225	13,880	356,120
Szerokość (m)	0,075	0,080	0,316	0,800
Długość (m)	0,036	0,040	0,214	1,006
Głębokość (m)	0,088	0,095	0,363	1,200
