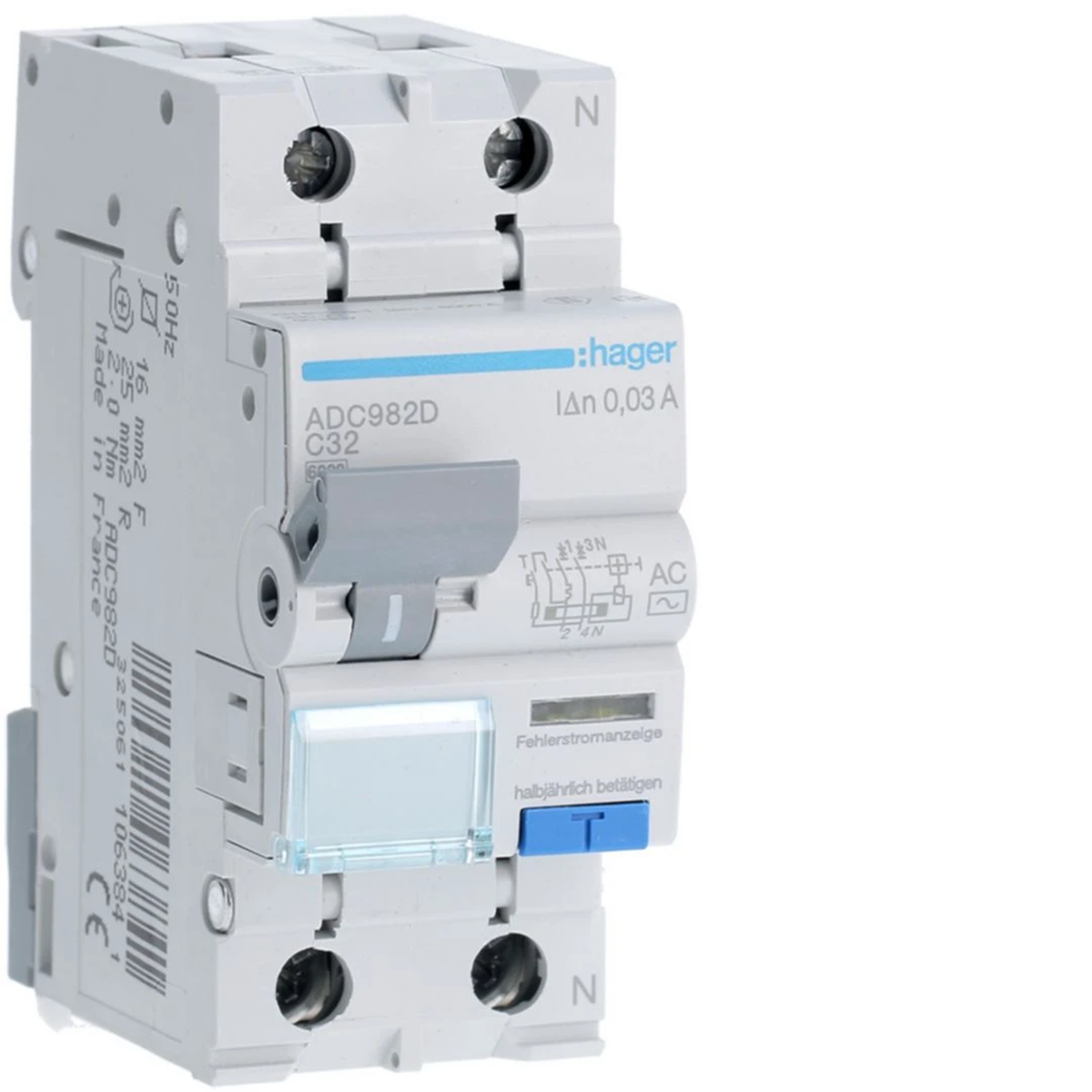

Wyłączniki różnicowoprądowe z członem nadprądowym Icn = 6000 A, Typ AC
• wyłączniki różnicowoprądowe z członem nadprądowym o wysokiej czułości, prądy różnicowe AC (prąd sinusoidalnie przemienny),
• napięcie znamionowe łączeniowe 230 V AC,
• prąd znamionowy różnicowy zadziałania: 30 mA,
• znamionowa zwarciowa zdolność łączeniowa: 6000 A,
• charakterystyka wyzwalania dla członu przetężeniowego: B lub C,
• optyczny wskaźnik zadziałania,
• pole opisowe z klapką zabezpieczającą,
• szeroki zakres akcesoriów,
• możliwość podłączenia za pomocą szyn grzebieniowych poziomych,
• zaciski klatkowe drut do 25 mm2, linka do 16 mm2,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Charakterystyka

C
Ilość modułów

2
Napięcie znamionowe [V]

230
Prąd różnicowy [mA]

30
Strata mocy [W]

7,3
Typ wyzwalania

AC
Znamionowa zwarciowa zdolność łączeniowa [kA]

6
Liczba modułów

2

Głębokość [mm]

68
Liczba biegunów

2
Znamionowe napięcie izolacji [V]

2000
Prąd znamionowy [A]

32
Szerokość [mm]

35
Wysokość [mm]

83
Znamionowe napięcie udarowe [kV]

6000
PKWIU

27.12.22.0

Pozostałe dane techniczne

Liczba biegunów (całkowita)

2
Napięcie znamionowe

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowy prąd różnicowy

0.03 A
Klasa ograniczenia energii

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Jednocześnie rozłączany biegun N

tak
Kategoria przepięcia

3
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Głębokość wbudowania

68 mm
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Liczba biegunów chronionych

1
Napięcie znamionowe izolacji Ui

500 V
Prąd znamionowy

32 A
Czułość

AC
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

Bezzwłoczny
Rodzaj napięcia

AC
Charakterystyka wyzwalania

C
Z blokadą

nie
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Ochrona przed niepożądanym wyzwoleniem

nie
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	60 szt.	1440 szt.
Waga (kg)	0,224	0,244	15,110	387,640
Szerokość (m)	0,035	0,080	0,315	0,800
Długość (m)	0,085	0,041	0,215	1,010
Głębokość (m)	0,071	0,099	0,365	1,200
