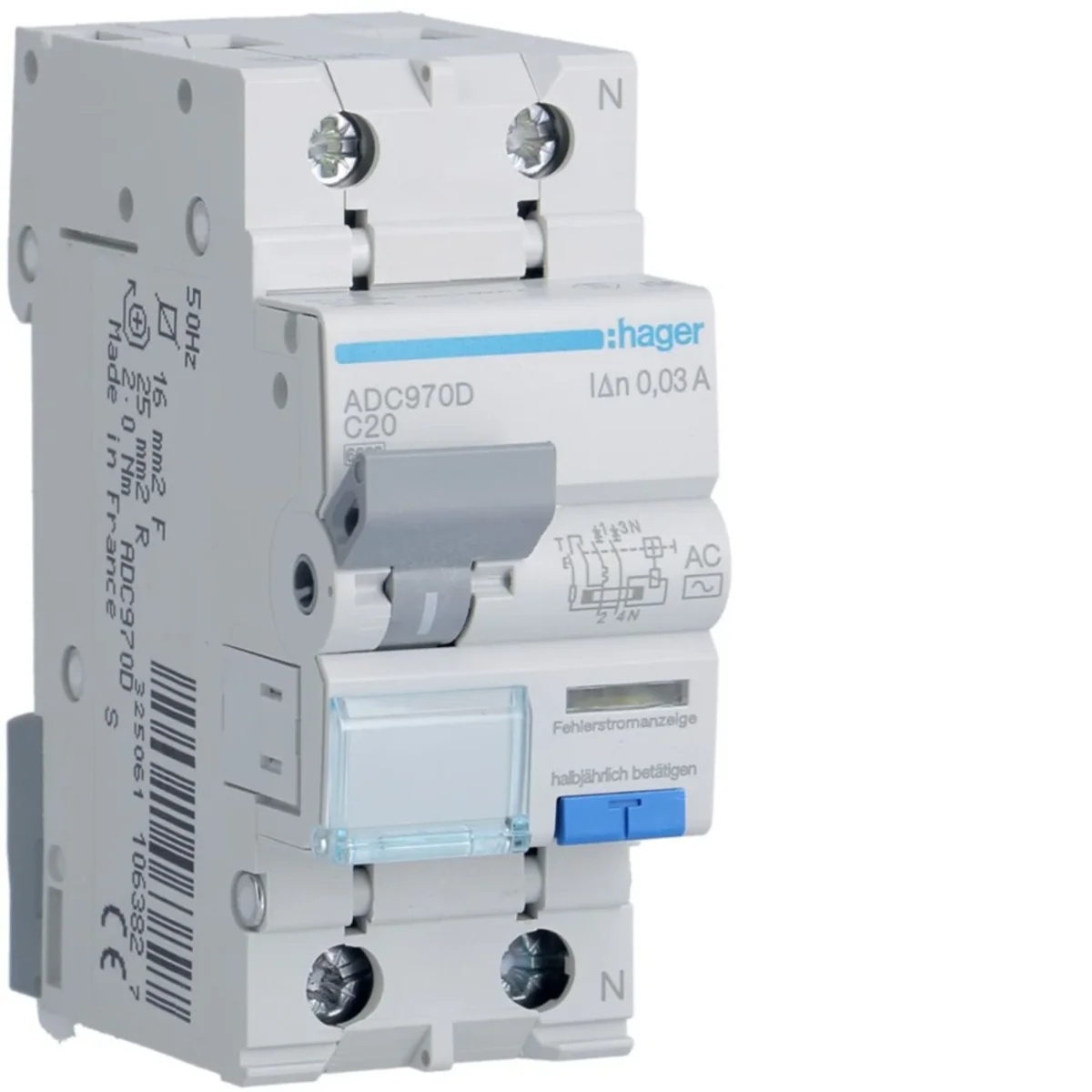

Wyłącznik różnicowoprądowy z czł. nadprąd. C/6KA 20A 30mA 2bieg. typAC ADC970D

Indeks lokalny:
ARB007HAGE
Nr katalogowy:
ADC970D
Kod EAN:
3250611063827
Producent: HAGER
Charakterystyka: C
Głębokość [mm]: 68
Ilość modułów: 2
Cena:
377,39 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

Wyłączniki różnicowoprądowe z członem nadprądowym Icn = 6000 A, Typ AC
• wyłączniki różnicowoprądowe z członem nadprądowym o wysokiej czułości, prądy różnicowe AC (prąd sinusoidalnie przemienny),
• napięcie znamionowe łączeniowe 230 V AC,
• prąd znamionowy różnicowy zadziałania: 30 mA,
• znamionowa zwarciowa zdolność łączeniowa: 6000 A,
• charakterystyka wyzwalania dla członu przetężeniowego: B lub C,
• optyczny wskaźnik zadziałania,
• pole opisowe z klapką zabezpieczającą,
• szeroki zakres akcesoriów,
• możliwość podłączenia za pomocą szyn grzebieniowych poziomych,
• zaciski klatkowe drut do 25 mm2, linka do 16 mm2,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Dane techniczne

  • Charakterystyka
    C
  • Ilość modułów
    2
  • Napięcie znamionowe [V]
    230
  • Prąd różnicowy [mA]
    30
  • Strata mocy [W]
    5.4
  • Typ wyzwalania
    AC
  • Znamionowe napięcie udarowe [kV]
    6000
  • PKWIU
    27.12.22.0
  • Głębokość [mm]
    68
  • Liczba biegunów
    2
  • Znamionowe napięcie izolacji [V]
    2000
  • Prąd znamionowy [A]
    20
  • Szerokość [mm]
    35
  • Wysokość [mm]
    83
  • Liczba modułów
    2

Pozostałe dane techniczne

  • Liczba biegunów (całkowita)
    2
  • Napięcie znamionowe
    240 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    4 kV
  • Znamionowy prąd różnicowy
    0.03 A
  • Klasa ograniczenia energii
    3
  • Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
    6 kA
  • Odporność na udar prądowy
    0.25 kA
  • Częstotliwość
    50 Hz
  • Jednocześnie rozłączany biegun N
    tak
  • Kategoria przepięcia
    3
  • Temperatura otoczenia w warunkach pracy
    -25 ... 40 °C
  • Głębokość wbudowania
    68 mm
  • Stopień ochrony (IP)
    IP20
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 16 mm²
  • Liczba biegunów chronionych
    1
  • Napięcie znamionowe izolacji Ui
    500 V
  • Prąd znamionowy
    20 A
  • Czułość
    AC
  • Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2
    6 kA
  • Rodzaj charakterystyki wyłączania
    Bezzwłoczny
  • Rodzaj napięcia
    AC
  • Charakterystyka wyzwalania
    C
  • Z blokadą
    nie
  • Stopień zanieczyszczenia
    2
  • Szerokość wyrażona liczbą modułów
    2
  • Ochrona przed niepożądanym wyzwoleniem
    nie
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 25 mm²

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 60 szt. 1440 szt.
Waga (kg) 0,224 0,225 13,880 356,120
Szerokość (m) 0,035 0,075 0,323 0,800
Długość (m) 0,085 0,040 0,214 1,006
Głębokość (m) 0,071 0,100 0,365 1,200
