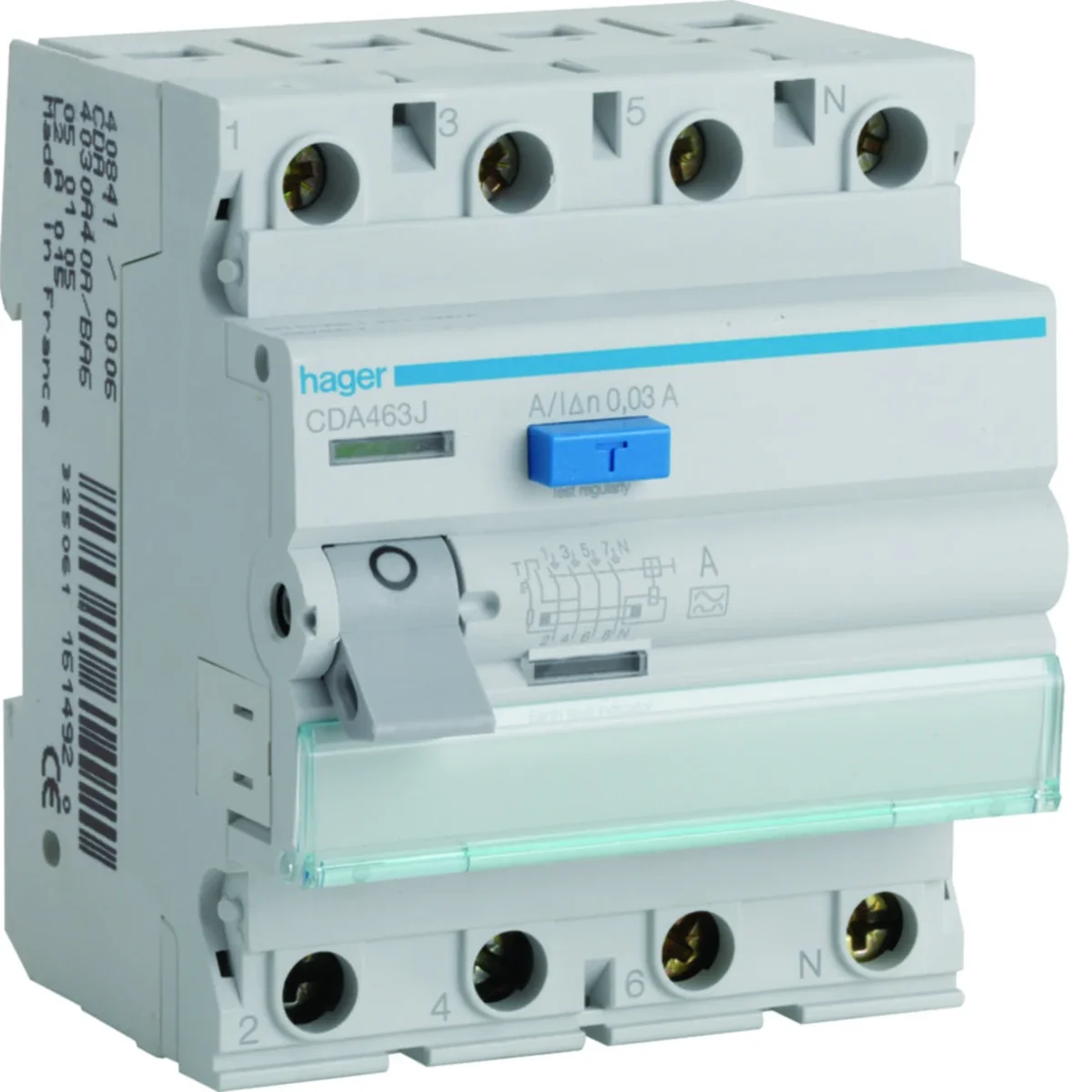

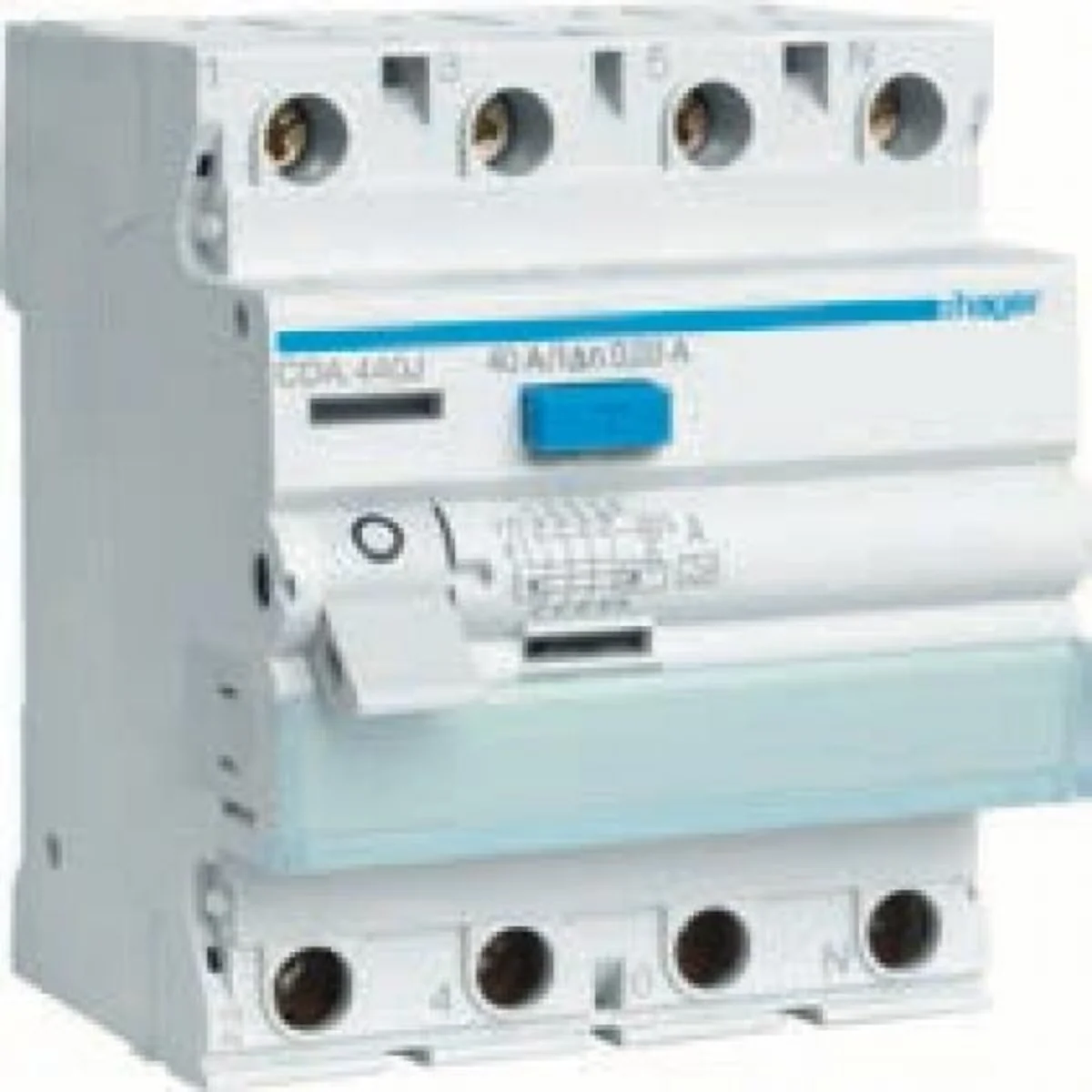

Wyłączniki różnicowoprądowe Typ A
• wyłączniki różnicowoprądowe o wysokiej i średniej czułości, prądy różnicowe A (prąd sinusoidalnie przemienny i pulsujący ze składową stałą),
• napięcie znamionowe łączeniowe: 230/400 V AC - wyłącznik dwubiegunowy, 400 V AC - wyłącznik czterobiegunowy,
• prąd znamionowy różnicowy zadziałania w zakresie od 10 mA do 500 mA,
• zdolność znamionowa załączania i wyłączania (Im): 1500 A,
• prąd znamionowy zwarciowy umowny (Inc): wartość zależna od prądu znamionowego zabezpieczenia zwarciowego, chroniącego wyłącznik różnicowoprądowy,
• optyczny wskaźnik zadziałania (otwarcie/zamkniecie wyłącznika oraz zadziałania wyłącznika na skutek prądu różnicowego),
• szeroki zakres akcesoriów,
• możliwość podłączenia za pomocą szyn grzebieniowych pionowych i poziomych,
• zaciski klatkowe:
- wyłączniki o prądzie znamionowym 16 ÷ 63 A: drut do 25 mm2, linka do 16 mm2
- wyłączniki o prądzie znamionowym 125 A: drut do 50 mm2, linka do 35 mm2,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Częstotliwość znamionowa [Hz]

50
Liczba biegunów

4
Znamionowe napięcie izolacji [V]

500
Prąd znamionowy [A]

63
Straty mocy [W]

18,5
Szerokość [mm]

70
Typ wyzwalania

A
Wytrzymałość elektryczna (ilość cykli)

2000
Zakres temperatur pracy [°C]

od -25 do 40
Znamionowe napięcie udarowe [kV]

4
Prąd znamionowy w temperaturze 20°C [A]

63
Prąd znamionowy w temperaturze 40°C [A]

63
Prąd znamionowy w temperaturze 50°C [A]

58
Prąd znamionowy w temperaturze 60°C [A]

51
Prąd znamionowy w temperaturze 70°C [A]

45
Typ wyłącznika różnicowoprądowego

A
Przekrój przewodu (drut) [mm²]

25

Głębokość [mm]

70
Moment dokręcania [Nm]

2,8
Prąd różnicowy [mA]

30
Stopień ochrony

IP20
Straty mocy na biegun [W]

7,9
Typ podłączenia

Ze śrubą
Wysokość [mm]

83
Wytrzymałość mechaniczna (ilość cykli)

4000
Znamionowe napięcie łączeniowe [V]

230/400
Liczba modułów

4
Prąd znamionowy w temperaturze 30°C [A]

63
Prąd znamionowy w temperaturze 45°C [A]

60
Prąd znamionowy w temperaturze 55°C [A]

55
Prąd znamionowy w temperaturze 65°C [A]

48
Temperatura magazynowania [°C]

od -55 do 70
Przekrój przewodu (linka) [mm²]

16
PKWIU

27.12.23.0

Pozostałe dane techniczne

Liczba biegunów

4
Prąd znamionowy

63 A
Napięcie znamionowe izolacji Ui

500 V
Sposób montażu

Szyna DIN
Ochrona selektywna

nie
Wytrzymałość zwarciowa (Icw)

6 kA
Z blokadą

nie
Możliwość dodatkowego wyposażenia

tak
Szerokość wyrażona liczbą modułów

4
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Napięcie znamionowe

400 V
Znamionowy prąd różnicowy

30 A
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Czułość

A
Wyzwalanie krótkozwłoczne

nie
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Stopień ochrony (IP)

IP20
Głębokość wbudowania

70 mm
Stopień zanieczyszczenia

2
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	36 szt.	864 szt.
Waga (kg)	0,382	0,385	14,135	362,240
Szerokość (m)	0,070	0,080	0,320	0,800
Długość (m)	0,085	0,075	0,235	1,086
Głębokość (m)	0,073	0,095	0,360	1,200
