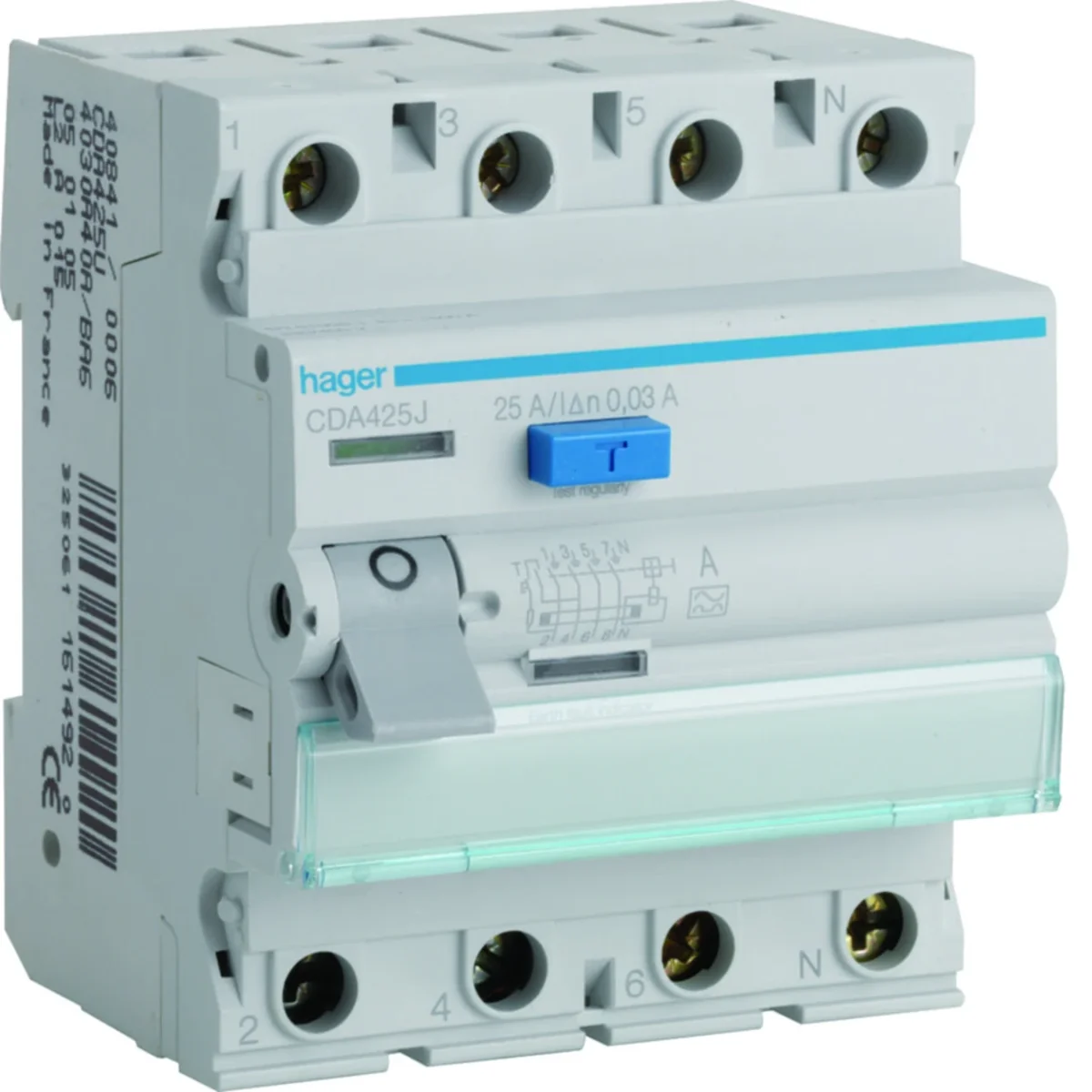

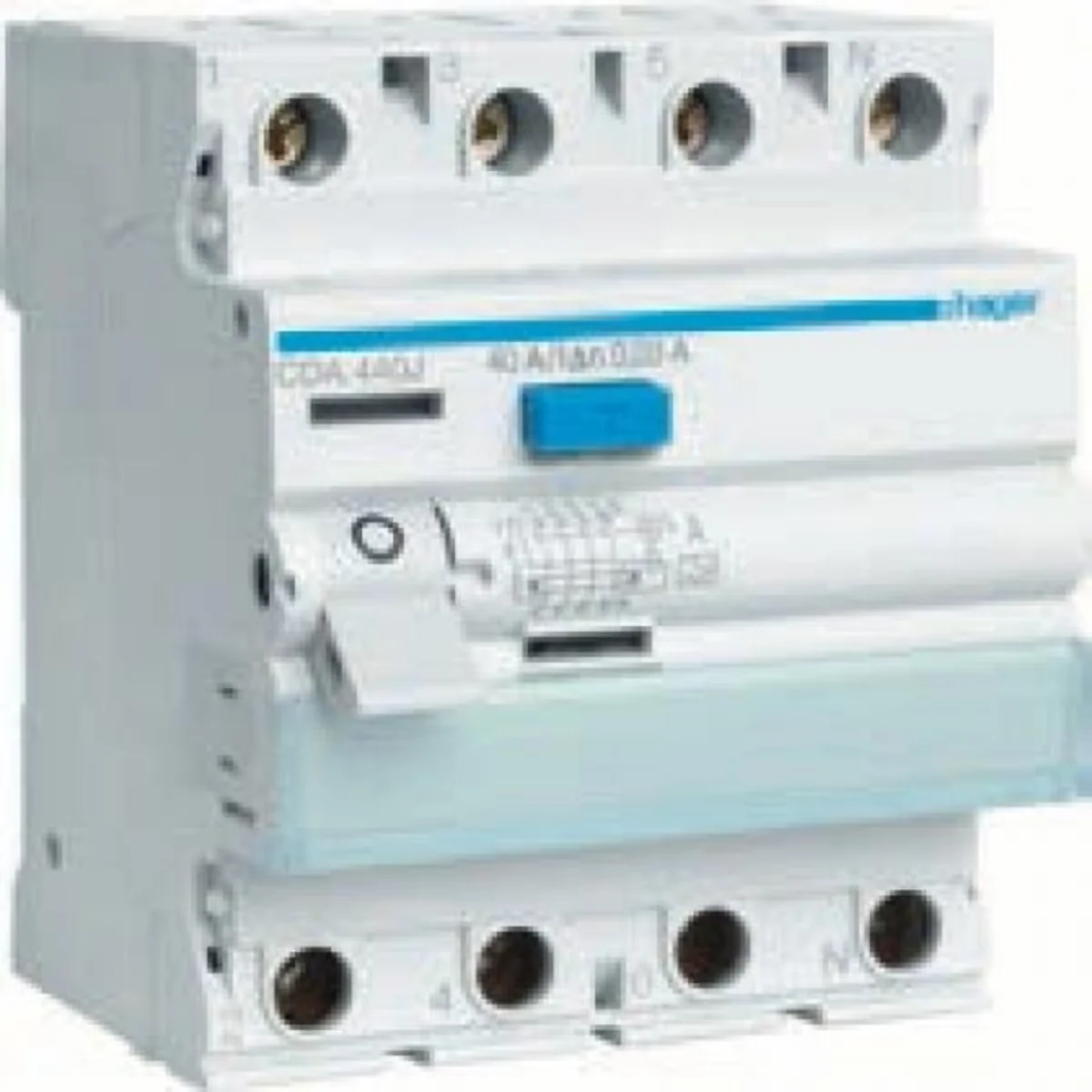

Wyłączniki różnicowoprądowe Typ A
• wyłączniki różnicowoprądowe o wysokiej i średniej czułości, prądy różnicowe A (prąd sinusoidalnie przemienny i pulsujący ze składową stałą),
• napięcie znamionowe łączeniowe: 230/400 V AC - wyłącznik dwubiegunowy, 400 V AC - wyłącznik czterobiegunowy,
• prąd znamionowy różnicowy zadziałania w zakresie od 10 mA do 500 mA,
• zdolność znamionowa załączania i wyłączania (Im): 1500 A,
• prąd znamionowy zwarciowy umowny (Inc): wartość zależna od prądu znamionowego zabezpieczenia zwarciowego, chroniącego wyłącznik różnicowoprądowy,
• optyczny wskaźnik zadziałania (otwarcie/zamkniecie wyłącznika oraz zadziałania wyłącznika na skutek prądu różnicowego),
• szeroki zakres akcesoriów,
• możliwość podłączenia za pomocą szyn grzebieniowych pionowych i poziomych,
• zaciski klatkowe:
- wyłączniki o prądzie znamionowym 16 ÷ 63 A: drut do 25 mm2, linka do 16 mm2
- wyłączniki o prądzie znamionowym 125 A: drut do 50 mm2, linka do 35 mm2,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Głębokość [mm]

70
Liczba biegunów

4
Znamionowe napięcie izolacji [V]

900
Prąd znamionowy [A]

25
Szerokość [mm]

70
Wysokość [mm]

83
PKWIU

27.12.23.0

Ilość modułów

4
Napięcie znamionowe [V]

230
Prąd różnicowy [mA]

30
Strata mocy [W]

4.6
Typ wyzwalania

A
Liczba modułów

4

Pozostałe dane techniczne

Liczba biegunów

4
Prąd znamionowy

25 A
Napięcie znamionowe izolacji Ui

500 V
Sposób montażu

Szyna DIN
Ochrona selektywna

nie
Wytrzymałość zwarciowa (Icw)

6 kA
Z blokadą

nie
Możliwość dodatkowego wyposażenia

tak
Szerokość wyrażona liczbą modułów

4
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Napięcie znamionowe

400 V
Znamionowy prąd różnicowy

30 A
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Czułość

A
Wyzwalanie krótkozwłoczne

nie
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Stopień ochrony (IP)

IP20
Głębokość wbudowania

70 mm
Stopień zanieczyszczenia

2
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	1 szt.	36 szt.	864 szt.
Waga (kg)	0,336	0,337	12,602	327,448
Szerokość (m)	0,070	0,080	0,315	0,800
Długość (m)	0,085	0,074	0,237	1,098
Głębokość (m)	0,073	0,095	0,365	1,200
