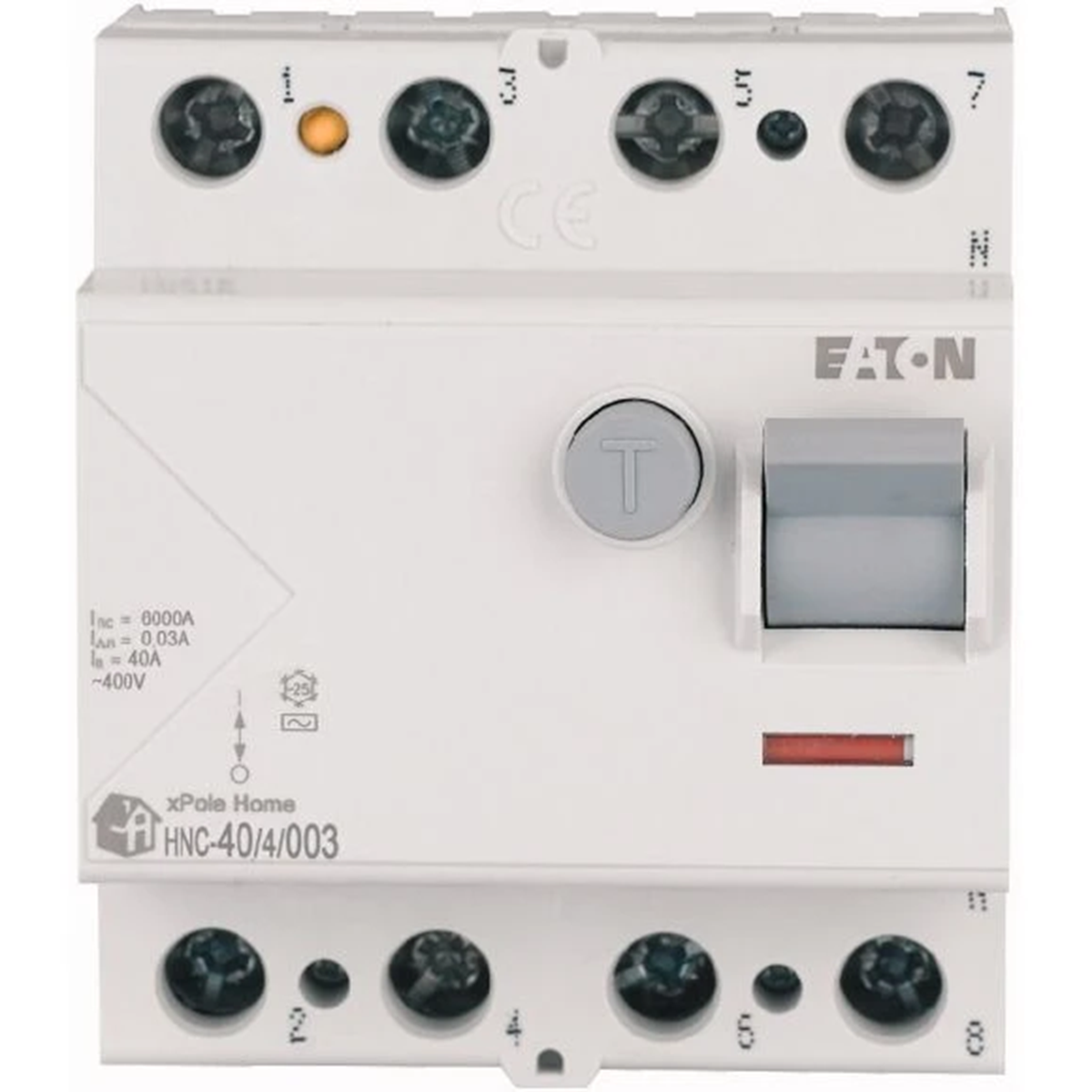

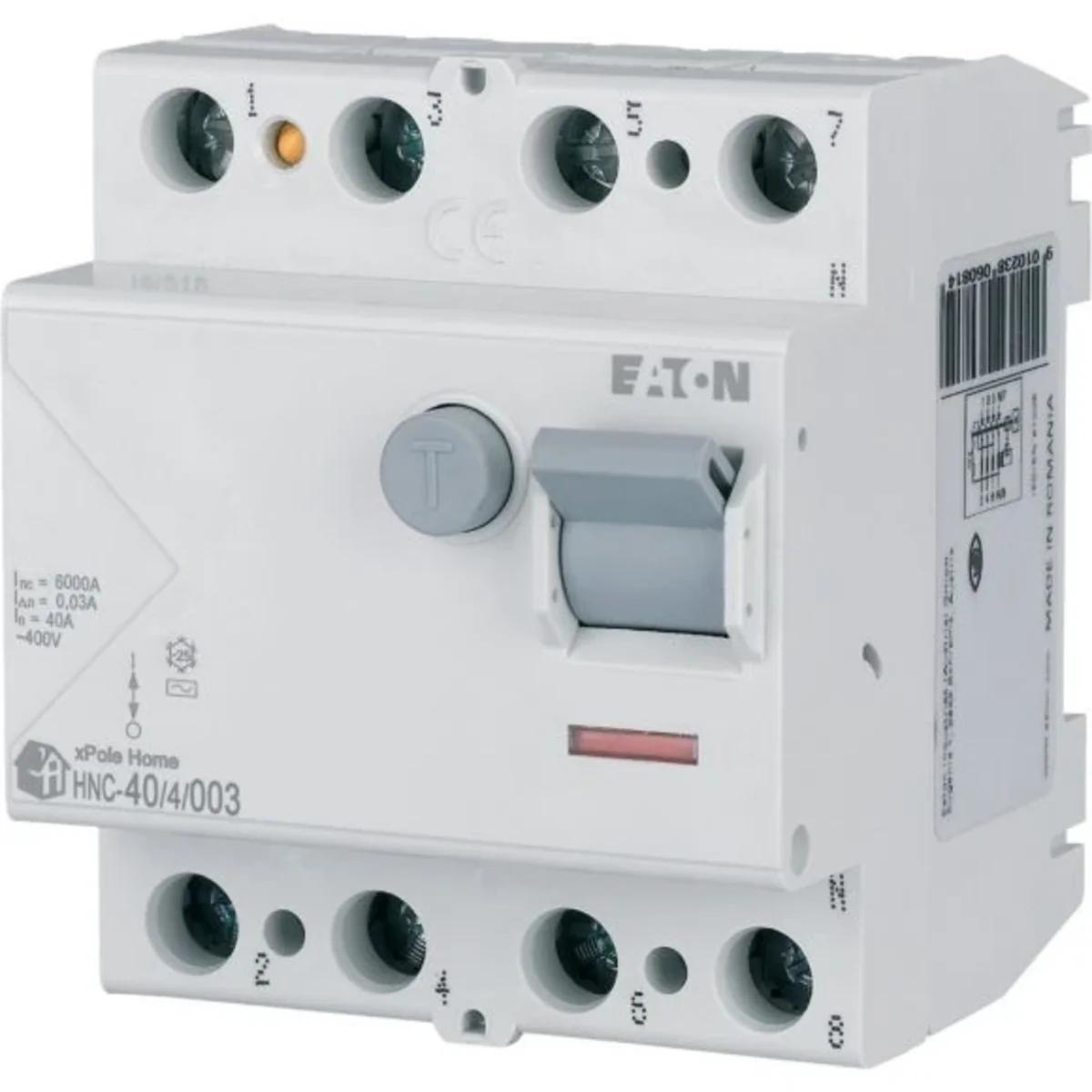

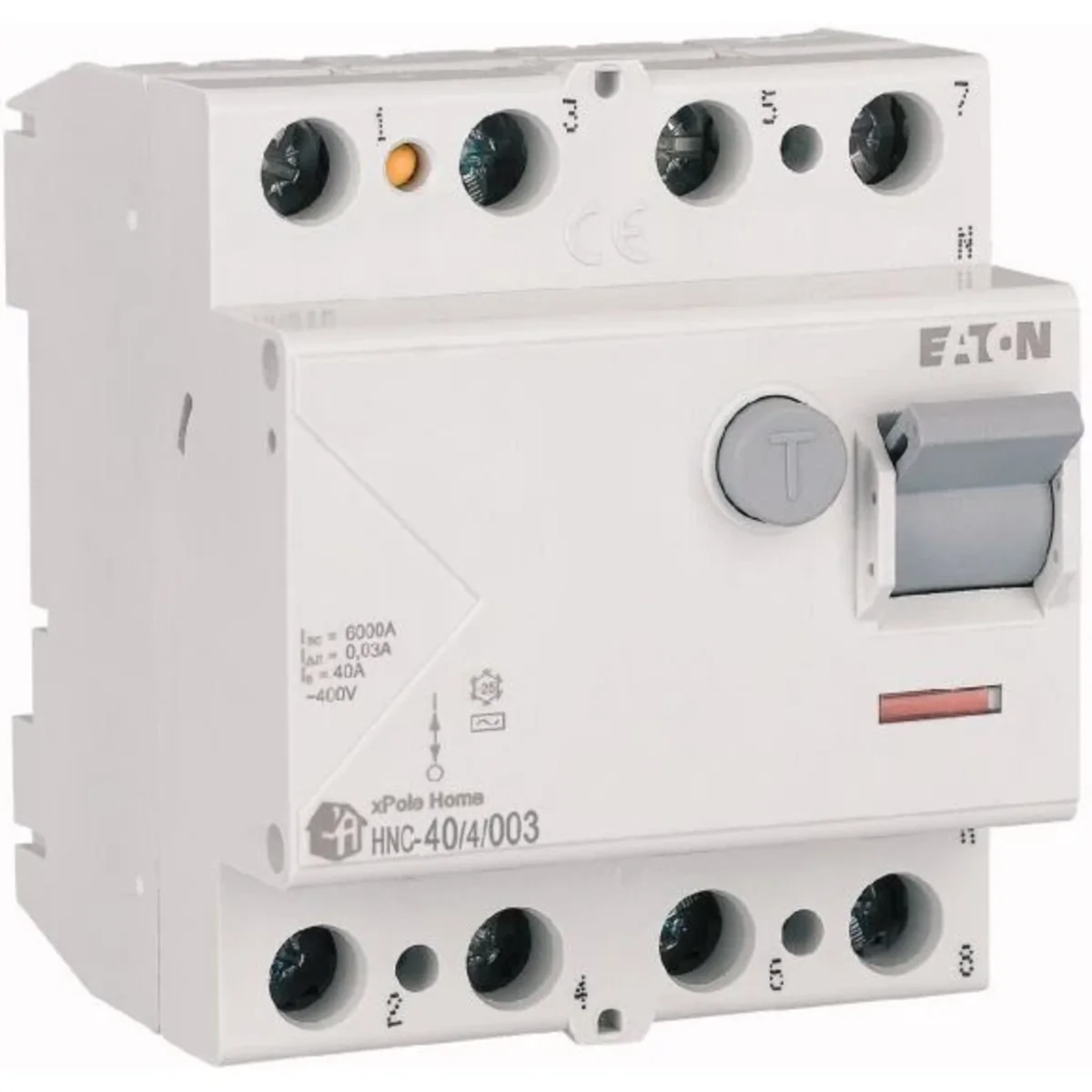

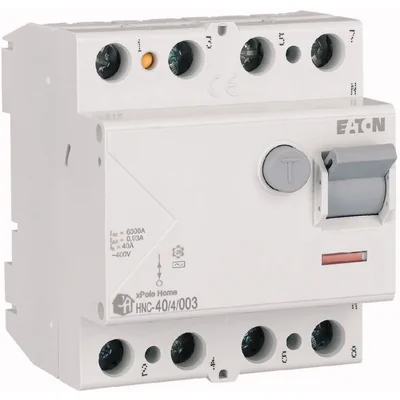

Wyłącznik różnicowoprądowy 3-fazowy 4P 40A 30mA 6kA 400V AC xPole Home HNC-40/4/003 194694

Seria produktów zapewniająca ochronę i bezpieczeństwo w nowoczesnych instalacjach.

Nowa aparatura modułowa Eaton zapewnia bezpieczeństwo i optymalną pracę instalacji elektrycznej. Wysoka niezawodność w połączeniu z wszechstronnością to dobry wybór dla projektantów i elektryków Nowa aparatura Eaton xPole Home łączy w sobie łatwość montażu i solidne wykonanie. Urządzenia xPole Home mają wszechstronne zastosowanie dzięki możliwości dobudowy styków czy wyzwalaczy bądź też oszynowania.

Sprawdzone funkcje projektowe

Wszystkie wyłączniki z serii xPole Home posiadają szeroką gamę sprawdzonych funkcji, które dodatkowo zwiększają bezpieczeństwo pracy instalacji elektrycznej i jej łatwość obsługi. Obejmuje to m.in. podwójne zaciski przyłączeniowe windowe i szynowe, umieszczone zarówno z obu stron aparatury. Klips mocujący pozwala na szybki montaż, a aparaty mogą być zasilane z obu stron. Ponadto aparaty pozwalają na obsługę rozbudowanych instalacji poprzez możliwość dobudowy styków pomocniczych czy wyzwalaczy wzrostowych i zanikowych.

Seria produktów xPole Home wprowadza na rynek opływowe kształty

Nowa seria posiada szary piktogram przedstawiający dom. Oznacza to najwyższy poziom bezpieczeństwa nawet dla niewykwalifikowanych osób użytkujących obiekty z instalacją chronioną przez aparaturę EATON. Ergonomiczny kształt zapewnia lepszą chaakterystykę termiczną pracy aparatury.

Główne cechy

• Wyzwalanie jest niezależne od napięcia sieci. W wyniku tego wyłącznik różnicowoprądowy nadaje się do „ochrony przed prądem doziemnym/prądem różnicowym” i zapewniania „ochrony uzupełniającej” w rozumieniu odnośnych zasad instalacyjnych
• Podwójne zaciski (windowe/szynowe) na górze i na dole
• Szyna łączeniowa może być mocowana na górze i na dole aparatu
• Wolny zacisk windowy pomimo zamontowanej szyny zbiorczej
• Możliwość późniejszego dobudowania styku pomocnicznego do sygnalizacji zadziałania ZP-NHK
• Możliwość późniejszego zamontowania styku pomocniczego Z-HK
• Wskaźnik położenia styków, kolor czerwony/zielony
• Zdatność do użytku ze standardowymi świetlówkami ze statecznikiem elektronicznym lub bez niego (przeważnie 20 sztuk na przewód fazowy)
• Urządzenie działa niezależnie od pozycji montażu (pionowo/poziomo)
• Możliwość zasilania z obu stron (góra/dół)
• Urządzenie czterobiegunowe można stosować również w przypadku połączeń dwu- i trójbiegunowych
• Przycisk testowy „T” należy naciskać co 6 miesięcy. Osoba eksploatująca aparat musi zostać poinformowana o tym obowiązku w sposób, który można udowodnić (dołączona etykieta samoprzylepna na wyłącznik RCD dołączona do opakowania). Sześciomiesięczny odstęp pomiędzy próbami obowiązuje w przypadku zastosowań mieszkaniowych i podobnych. We wszystkich innych warunkach (np. w wilgotnych albo zapylonych warunkach otoczenia) zaleca się przeprowadzanie prób w krótszych odstępach czasu (np. raz na miesiąc).
• Naciśnięcie przycisku testowego „T” służy wyłącznie sprawdzeniu działania wyłącznika różnicowoprądowego (RCD). Nie wywołuje ono pomiaru rezystancji uziemienia (RE) ani prawidłowego sprawdzenia stanu przewodu ochronnego, które należy wykonywać osobno.
