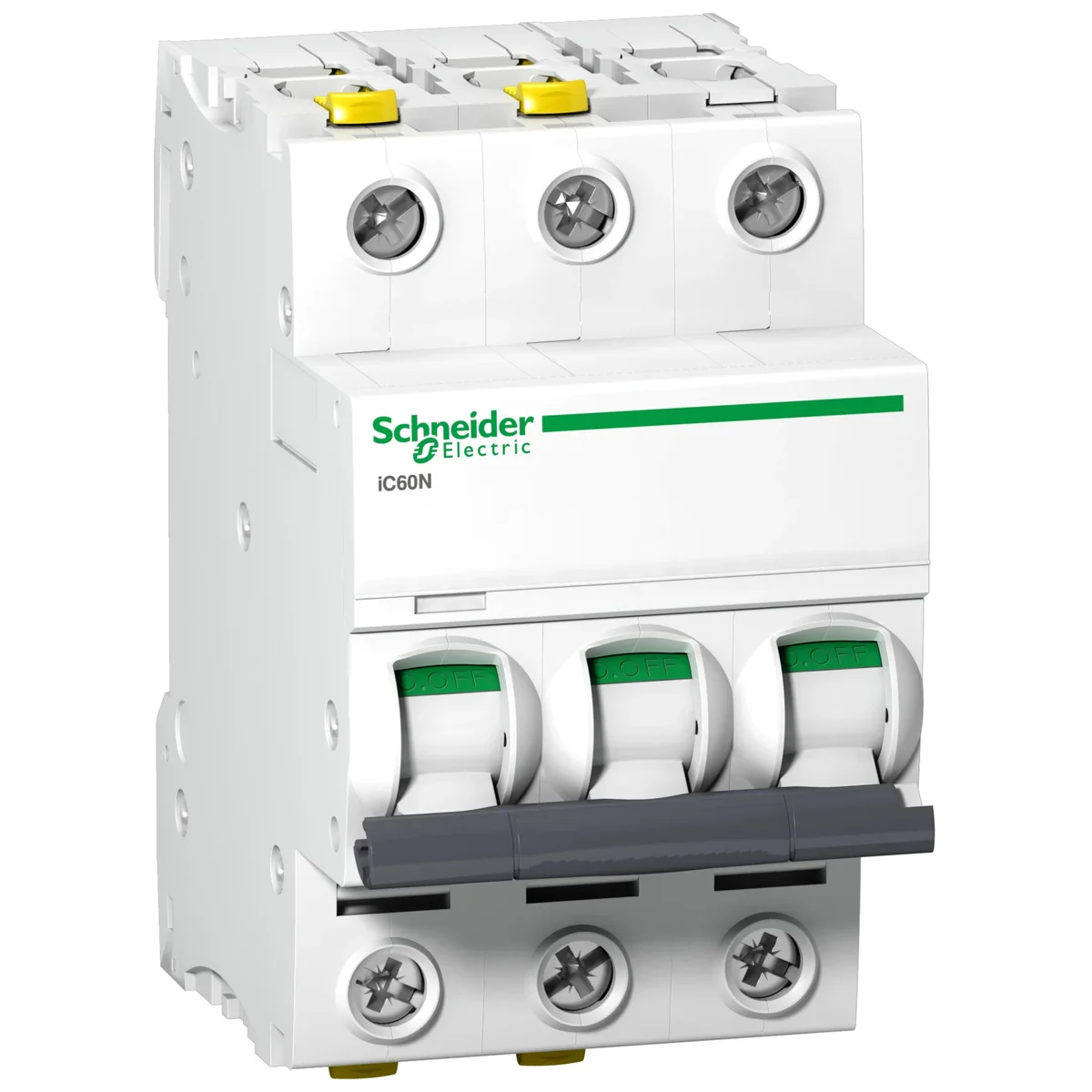

Wyłącznik nadprądowy iC60N 3P, 16A A9F04316

local index:

ABC318SCHN

Catalog number:

A9F04316

EAN code:

3606480440663

Click on the photo to enlarge

Manufacturer: SCHNEIDER ELECTRIC

Charakterystyka: C

Liczba biegunów: 3

Prąd znamionowy [A]: 16

See full description

Price:

98,63 zł

brutto / pcs.

(including VAT 23%)

Accessible 13 pcs.

Quantity pcs.

(multiplicity:

)

Add to inquiry

Add to clipboard

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Wyłączniki nadprądowe serii iC60N Schneider Electric pozwalają na realizację ochrony przed zwarciami i przeciążeniami zapewniając przy tym udogodnienia przy montażu w rozdzielnicy (montaż beznarzędziowy na szynie DIN, podwójne zaciski góra/dół) bezpieczeństwo obsługi (wskaźnik VisiSafe - potwierdzenie otwarcia styków wyłączników, zaślepki zacisków przy dokręcanu przewodów) a także możliwość komunikacji poprzez system Smartlink z wykorzystaniem styku pomocniczego potwierdzającego stan wyłącznika i przyczynę wyzwolenia.

Zalety:

Efektywność na którą zasługujesz
Nowa jakość w końcowym rozdziale energii
Pełne bezpieczeństwo zabezpieczenia obwodu z VisiSafe
Podwyższona ciągłość zasilania z VisiTrip
Łatwość doboru dzięki logicznej numeracji katalogowej
Prostota instalowania z ergonomicznymi i bezpiecznymi osłonami zacisków (IP20B) oraz mocnymi połączeniami (docisk dwukrotnie większy niż w przypadku standardowego momentu dokręcenia)
Przyjazny środowisku z zastosowaniem materiałów w 100% odzyskiwalnych i przetwarzalnych.

Zastosowanie:

Końcowy rozdział energii niskiego napięcia
Zabezpieczenie obwodów elektrycznych w budownictwie przemysłowym i powszechnym
Wszelkie zastosowania, szczególnie w zanieczyszczonych środowiskach i sieciach
Zabezpieczenie obwodów silnikowych
Zabezpieczenie obwodów prądu stałego.

Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.

Technical data

Charakterystyka

C
Prąd znamionowy [A]

16

Liczba biegunów

3
PKWIU

27.12.22.0

Other technical data

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

3
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

3
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Liczba biegunów (całkowita)

3
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

20 kA
Rodzaj napięcia

AC/DC
Klasa ograniczenia energii

3
Kategoria przepięcia

4
Możliwość dodatkowego wyposażenia

tak
Głębokość wbudowania

44.5 mm
Temperatura otoczenia w warunkach pracy

-35 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Manufacturer details

Manufacturer

Schneider Electric Polska
Address

02-673 Warszawa Konstruktorska 12 Polska
E-mail

poland.helpdesk@se.com

Bulk packaging

A kind of package	Sztuka	Karton	Karton
Quantity	1 pcs.	4 pcs.	44 pcs.
Weight (kg)	0,362	1,455	16,855
Volume (m3)	0,000	0,002	0,036
Width (m)	0,080	0,100	0,300
Length (m)	0,090	0,220	0,400
Depth (m)	0,060	0,090	0,300
