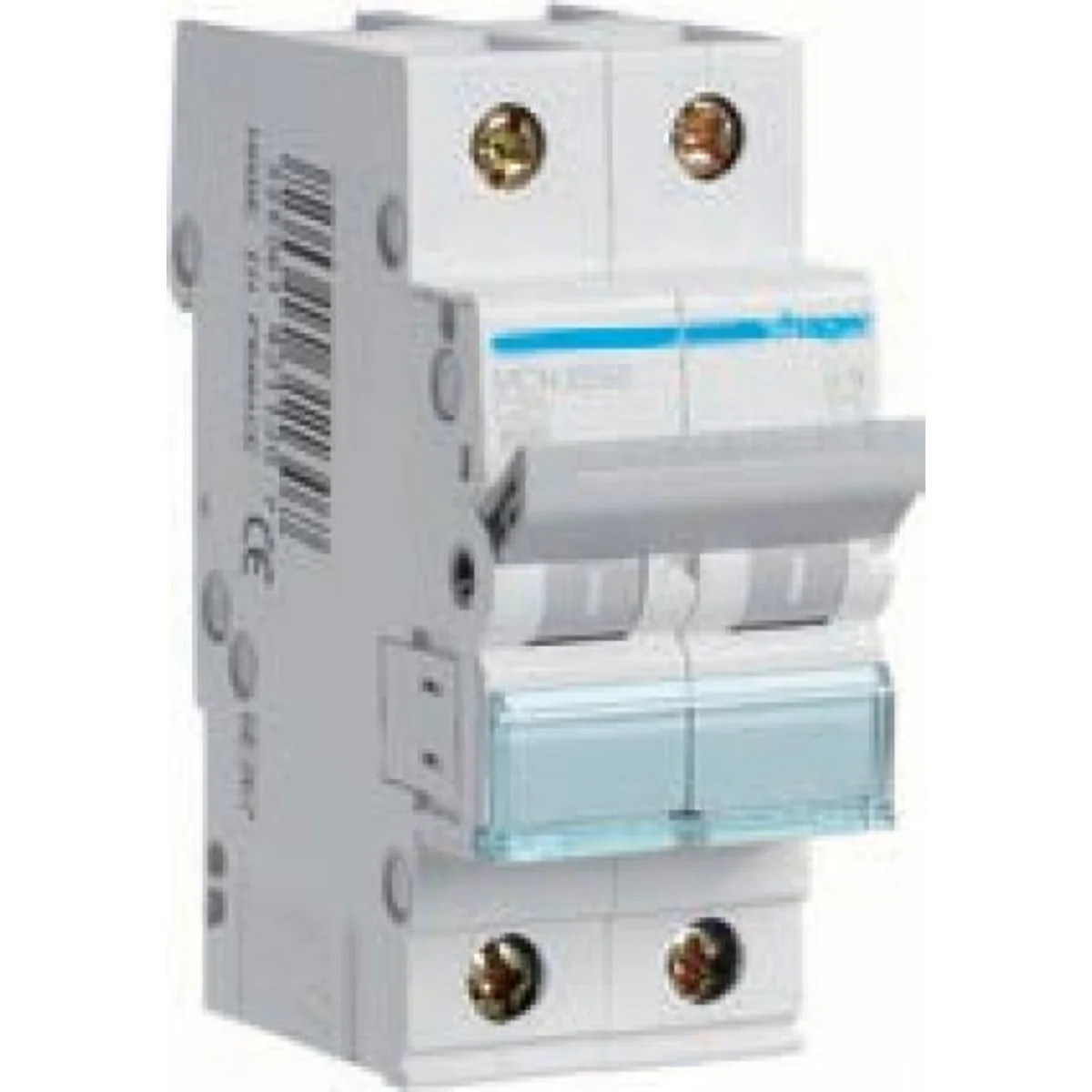

Wyłączniki nadprądowe 0, 5 - 32 A. Typ B Znamionowa zwarciowa zdolność łączeniowa 6000 A • znamionowa zwarciowa zdolność łączeniowa: 6000 A, zgodnie z PN-EN 60898-1,
• klasa ograniczenia energii: 3,
• napięcie znamionowe łączeniowe: 230/400 V AC - wyłącznik jednobiegunowy, 400 V AC - wyłącznik wielobiegunowy,
• możliwość stosowania w obwodach prądu stałego,
• szeroki zakres akcesoriów,
• możliwość podłączenia za pomocą szyn grzebieniowych pionowych i poziomych,
• zaciski klatkowe: drut do 25 mm2, linka do 16 mm2,
• pole opisowe z klapką zabezpieczającą,
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.

Charakterystyka

B
Ilość modułów

2
Znamionowe napięcie izolacji [V]

500
Strata mocy [W]

7.62
Wysokość [mm]

83
Liczba modułów

2

Głębokość [mm]

70
Liczba biegunów

2
Prąd znamionowy [A]

32
Szerokość [mm]

35
Znamionowa zwarciowa zdolność łączeniowa [kA]

6
PKWIU

27.12.22.0

Pozostałe dane techniczne

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

32 A
Napięcie znamionowe izolacji Ui

500 V
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

tak
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

B
Liczba biegunów chronionych

2
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

6 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

nie
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	6 szt.	72 szt.	1728 szt.
Waga (kg)	0,241	1,449	17,750	449,000
Szerokość (m)	0,035	0,096	0,312	0,800
Długość (m)	0,087	0,080	0,232	1,078
Głębokość (m)	0,073	0,225	0,360	1,200
